uvlayout教程

headus_uv_layout可對3維模型作實體幾何分析,對其分解成數個曲面,再對曲面進行平面展開.headus uvlayout是一款專門用來拆uv專用的軟體

headus uvlayout 是一個基于物理算法，將3d物體展開，用戶利用縫合切割功能，創建低poly或subd表面的工具，支持導入其他幾何模型進行編輯。

在看本教程前，請先確認您的uvlayout版本是否與教程中的版本一致。

先打開uvlayout，單擊“test”。

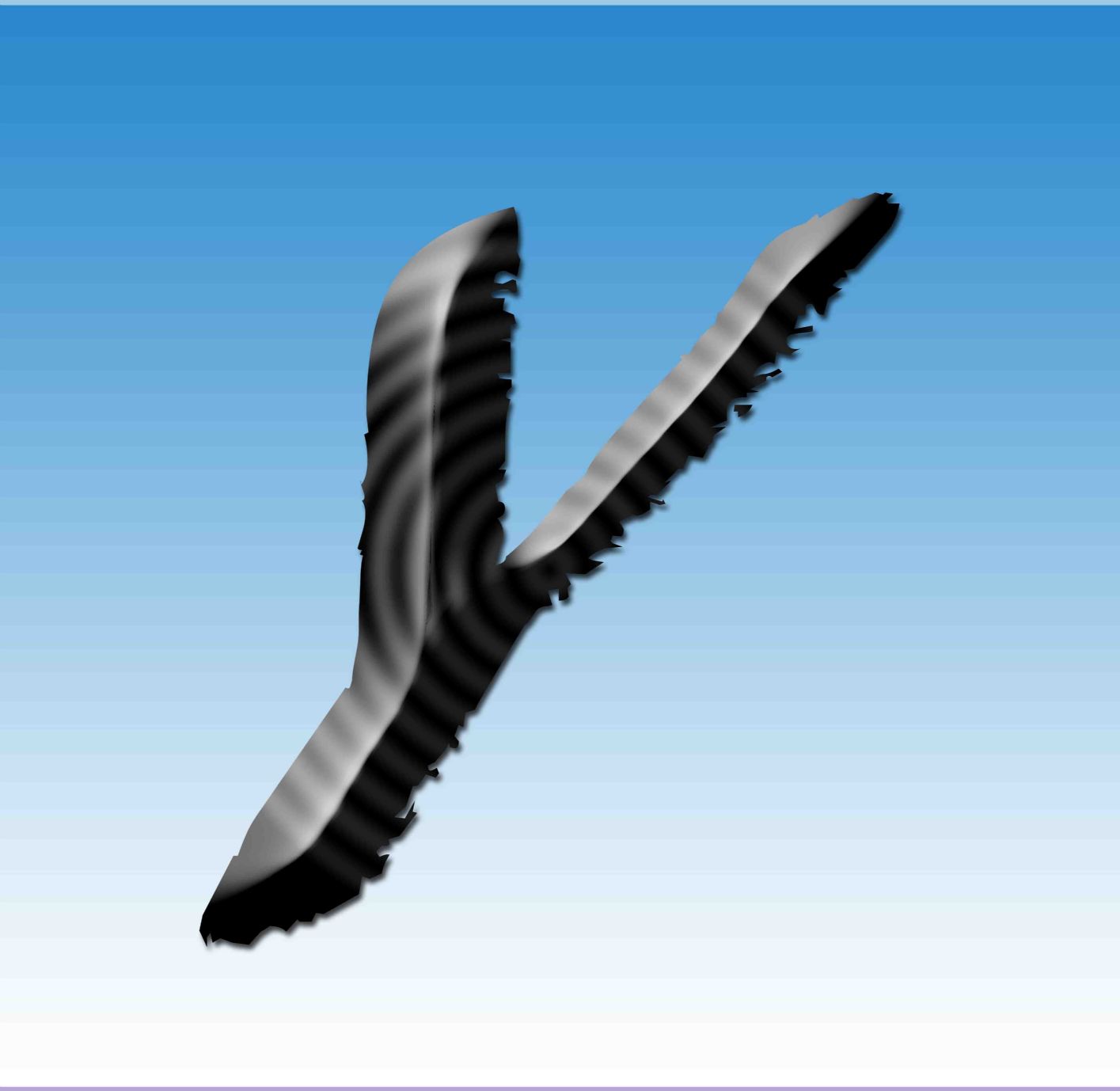

彈出uv拆分的視窗。

同時彈出一個控制欄

如圖所示，單擊紅圈中的按扭。將uv拆分窗口切換為全屏幕顯示。

單擊“display”，如圖所示

此欄是選擇視圖的中心軸，通常選擇“y”軸（我們可以根據視線的角度對中心軸進行自由得切換）旋轉和拖動視圖的操作是由鼠標的3個按鍵拖動操作。

點擊“l(fā)oad”，在彈出的窗口中選擇“dir”，在閱覽文件夾窗口中選擇obj文件的路徑。

選擇完路徑后，如圖所示。軟件會自動找到此路徑中的obj文件，單擊右邊選筐中的文件名，再按窗口下方綠色的“l(fā)oad”讀取文件。

當你打開文件后會發現模型是彩色的，因?yàn)槟Ｐ偷膗v是混亂的。所以我們?cè)谡�式分uv前要在uvlayout里把之前的uv刪除。

按數字鍵“1”，視圖會切換到uv編輯視圖

如圖所示，正常的沒有拉伸的uv是淡綠色的。而圖中的uv都呈彩色說明有嚴重錯誤，所以我們先要把圖中的uv全部刪除。

方法如下：

按一下shift+d，然后筐選視圖中的uv，

如下圖所示，模型的uv已經全部被刪除了。

這時按一下數字鍵“2”，視圖會切換到模型編輯模式，如下圖所示。

此視圖為模型編輯視圖。我們可以在此視圖內對模型進行切割，以方便uv的正確展開。

模型上的綠色邊線是模型原來的uv斷開的地方。因?yàn)槲覀円�重新�?duì)模型進行切割，所以我們要把模型上的切割口都刪除。

方法如下：

和刪除uv的方法一樣，按一下shift+d，然后筐選視圖中的模型。

uv的切口必須正確，且在隱蔽的部位。模型的正確切割對uv的正確展開非常重要。

所以以下步驟非常重要。

如圖所示，此圖中的模型切口已全部被刪除（未被切割的模型）。

下面我們開始切割模型。

將鼠標移動到需要切割的線上，按“c”鍵。那鼠標所在的線會變成紅色，而與它關聯的線會呈現黃色。

紅色是你選擇的線，而黃色則是軟件按照模型的布線智能推算的線條。

如果選擇錯了線，你可以將鼠標移動到錯誤的線上按“w”鍵，取消選擇。

當然了，由于黃色的線是電腦自動推算的所以在刪除黃線的時候，軟件會把與之相關聯的黃線一起刪除。如下頁所示。

左圖所示：

鼠標對準有顏色的線按一下“w”則取消了選擇。

在右圖中我們可以看到，當我們想保留2條相交的色線時，我們?cè)撊绾稳フ�確得刪除不需要的色線呢。

方法如下：

在已選擇過的黃線上再按一下“c”，那么原本的黃線就變成紅色的了。那我們這時候就可以將紅色下面的多余的黃線刪除了。

紅色的為用戶主動選擇的線，所以刪除的話需要一根根刪除，而不象黃色的線可以關聯刪除。

在肩膀處選擇一圈的線后，按“回車”鍵，將模型脫離。

綠色的邊線為切口，也就是uv斷開的地方。

如果是要在模型上把線切開的話，在選擇好要切開的線后，按“shift+s”就可以將模型切開了。

圖為部分進行過切割和脫離的模型。

如果你覺得模型的位置不好擋住了你的視線你可以按住“空格（按住不放）+鼠標左鍵”拖動模型。

鼠標對準要進行uv展開的模型按一下“d”,被選擇的模型會從當前視圖中消失。按一下數字鍵“1”，我們可以看到被選擇的模型已經在uv展開的視圖里面了。

下面我們將要對模型進行uv展開了。

將鼠標對準模型然后按下“shift+f”,模型就會自動展開，如左圖所示。如果是一個比較簡單的片面，我們則可以直接按“f”對模型進行快速展開。

在按下“shift+f”后uv會象有生命立刻一樣開始蠕動，再按一下空格。就會出現如下圖的效果。

此時大部分uv已經展開完畢，此模式是軟件在對模型進行自動展開后的調整。在此視圖中我們可以選擇uv展開最正確（淡綠色面積最大）的時候再按一下“空格”

鍵。停止對uv的自動調整。

左圖為展開完畢的uv，我們可以看到uv上面還是有淡紅色的區域，這就表明在這個區域里面的uv需要我們進行手工調整。（顏色越是深就說明uv的拉伸越大）

我們可以按住“shift”用鼠標右鍵或中鍵進行區域性的uv拖拉。

我們也可以按住“ctrl”用鼠標右鍵或中鍵進行以u(píng)v點為單位的uv拖拉。

被進行uv展開的模型會從模型編輯視圖“2”中消失。如圖所示。

如果你對已經分好的uv不滿意，你可以選擇這個uv按下“shift+d”刪除這個模型的uv，然后在模型編輯的視圖里你可以在原來的位置找到這個模型。用同樣的方法將模型上的切割口刪除后，對模型進行重新切割。

按一下數字鍵“3”，視圖會切換到三維的uv檢查視圖，在此視圖中我們可以觀察哪個部位的uv有問題，uv的切口在哪個部位。

如果發現uv沒有問題，那我們就可以對模型進行保存了。

如右圖所示，按“save”打開保存的菜單。

在保存的菜單中按下紅圈所示的“save”。（記得多按幾下save）

以上為uvlayout操作方法的介紹
