3ds Max制作線框效果

一、使用漸變坡度制作線框圖
1:賦予模型一個基本材質,
2:在慢反射通道中加入漸變坡度貼圖(Gradient Ramp)
3:調整如下圖
4:在材質基本參數中勾選Face Map

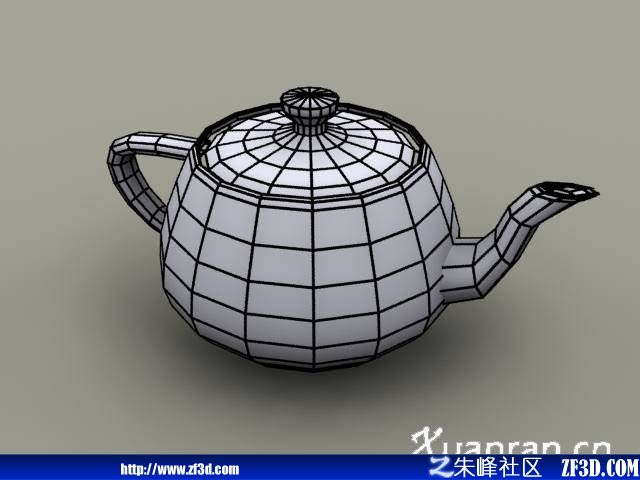

5:渲染
注:線框粗細是由下圖黑色部分決定.

二、使用合成材質
1:賦予模型合成材質
2:設置Base Material為Standard材質,慢反射為白色
3:設置Mat.1為Standard材質,慢反射為黑色,并勾選WIRE (線框模式),

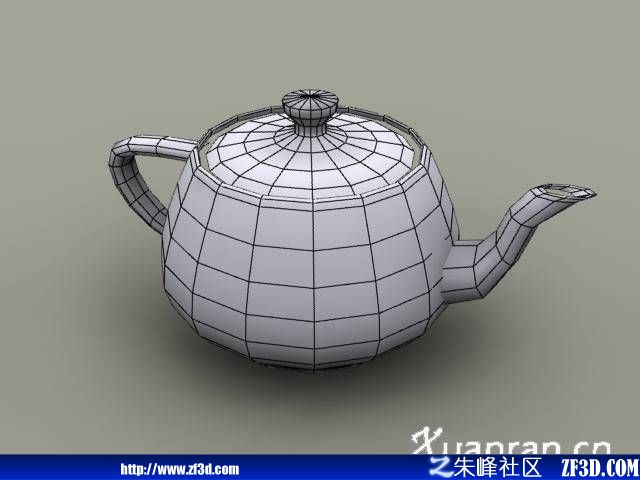

4:設置渲染器為MR然后渲染(默認居然不支持……..)
注: 線框粗細由MAT.1中STANDARD 擴展參數面板下的SIZE決定

三、提取線框
1:選擇,模型所有的邊
2:使用Create Shap Front Selection 提取線框
3:.選擇剛提取的線框,并啟用在渲染和視窗中顯示.根據個人愛好調整下THICKNESS,SIDE 等參數注(SIDE決定線框的粗細)
4:賦予線框一基本材質,慢反射為黑色,自發光100

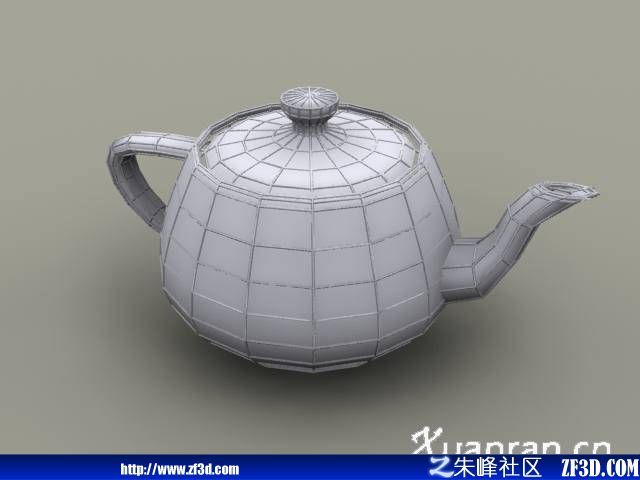

5:渲染

四、復制
1:復制你的模型,
2:為剛復制的模型添加推力修改器,并設置推力值為0.1~0.5
3:在物體屬性中去掉接受和投射陰影
4:設置它的材質為基本材質慢反射為黑色勾選線框模式
5:渲染
注:線框粗細由MAT.1中STANDARD 擴展參數面板下的SIZE決定
