使用3dmax制作超真實老頭

觀看預覽

包含7節視頻教程
關注15.8萬次

這絕對是市面上最好的3dmax蒙皮技術了，從大體到末端。每個細節都絲毫不落的詳細講解。完美的課程，是朱峰社區經典課程之一，希望大家喜歡。

簡介

我挑戰自己制作一個真實的肖像，選擇做一個老人。雖然有些人問我是否是在創建一個存在的個人肖像的一種嘗試，它不是。盡管如此，當然我用很多的參考圖在這整個創作過程中。

我會告訴你一些你已經聽過一千遍了，但它是讓盡可能多的參考材料一起可能在你開始之前很重要。同時，嘗試接近了每一部分的引用，即使它是來自于不同的比你想實現的目標，其他年齡段的人。如果你想實現一個現實的結果，知道事情是如何在現實生活中做的很有用。最重要的是，你必須花時間去觀察和了解如何一切工作（肌肉，骨骼，脂肪，皺紋，等）�；ㄒ恍⿻r間來研究細節，不要忘了三維軟件只是一個工具，而使一個現實的人的性格需要出售的解剖學知識。

你會發現在搜索引擎和網站上有大量的像3dsk這樣的參考。這里有一些我用于這個項目的一些參考（圖1）。

圖01

在我們開始之前，我想告訴你，為了達到這個結果，我花了好幾個月，因為我在我做的時候我一直學習，在我的業余時間里。因此，而不是解釋的原始創作過程中的所有階段（這可能不會是有趣的），我會詳細的闡述我的工作流程，我將從現在開始使用。

建模

作為一種常見的工作流程，我在3ds Max中從base mesh（圖2）和UV（如圖）開始，然后導入到Mudbox的雕刻工藝。

圖02

圖03

我有幾個通常使用的雕刻任何人物的基礎模型。兩個或三個基礎模型是適用于大多數情況下（盡管比例的改變，從一個人到另一個，一般的形狀，骨骼等，都是事你找對每個人）。基礎網的另一個例子，讓我滿意，可以在圖04看出。

Fig.04

一旦造型完成后，你可能會想如果有必要做一些retopology。在這種情況下，我沒有做任何由于該模型僅用于靜止圖像的結果是好的。

雕刻過程中，你可能想要深入到每一級增加細節之前。我通常把每個細節層次為下一個基地，從一般的形狀的細節（圖5 - 06）。

Fig.05

Fig.06

我擺臉姿勢很早，因為我精確地知道最后的姿勢會是怎樣的，頭部構成有助于工作上的細節如眼睛和symmetry breaking。我也希望盡快擺脫Symmetry tool當一般形狀被封鎖。它有助于更好地，更逼真，感覺（畢竟，如果我不得不用粘土做相同的工作，例如，Symmetry tool不可用。

繪畫細節

你可能已經注意到在前面的圖片，我沒有雕刻所有細節。我在這個項目學到的一點是，它更舒適和靈活的工作細節如氣孔和光使用bump map。我看到這樣做的幾個優點：

?沒有必要對網格分辨率瘋（我呆在這1000000多邊形模型）

? The alpha maps需要大量的調整，傾向于膨脹模型時，當你用它們造型毛孔和細節是

?如果你不得不重做一些地區（更具體地說，如果你你的造型有流暢的部分），細節層完好無損

?節省了渲染時間，既然通過displacement沒有得到細節，使用a normal bump。

對于paint bump，我使用的Mudbox繪畫區域的bump channel。這個工具僅僅是頂級的東西！你有同樣你在雕刻的感覺。然后，它是所有關于使用alphas，stamps 和stencils。您可以在軟件里使用這些封裝或者創建你自己的。

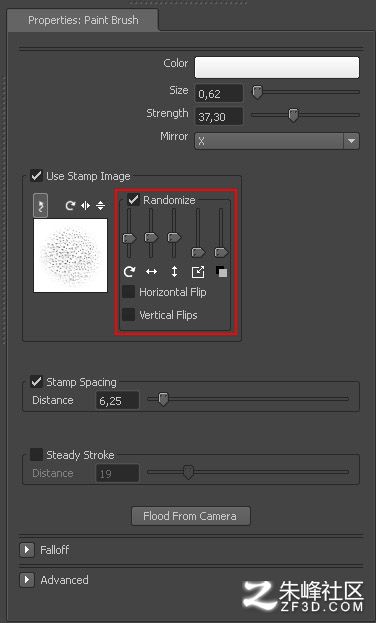

添加好的變化，你的畫，不要忘記使用隨機化的stamps。Mudbox提供一些對于旋轉有趣的選項，間距和大小的隨機化（圖7）。

圖07

就像雕刻工具，繪畫工具允許你使用“steady stroke”選項，這是非常方便的時候，比如說畫皺紋。

我為毛孔創建了stamp（Fig.08），但使用內置的所有其他。在這里，你可以看到的視圖內的bump map繪畫結果（fig.09）。

圖08

Fig.09

圖10顯示了painted bump和雕刻的最后一級，所以你可以看到什么是幾何，什么不是。

Fig.10

然后我出口通道PS圖象處理軟件（圖11），使用Nvidia filter 把grayscale bump map 轉換到 a normal map（圖12）。Mudbox也可以把bump轉換到一個normal map，但PS圖象處理軟件出口通道允許進行色彩調整你如果需要，Nvidia filter提供了一些有趣的選項可以調整的深度和normal map定位。

Fig.11

Fig.12

建模的套衫是基于相同的工作，但是我沒有使用任何normal maps，這一次，只有displacement，因為細節水平低一點（圖14）。

Fig.13

圖14

對于眼睛，我用這個很酷的教程，介紹了施工工藝，在3dtotal：

http://www.3dtotal.com/index_tutorial_detailed.php？id = 948。我只是用于虹膜一點位移。我把灰度位移的畫在我的眼睛的紋理，這里定義的bump不平。

紋理

沒有照片的投影被用來畫臉的漫反射紋理。一切都是從零做起。

這是我做的：

我使用材料的顏色是非常不同的從人體皮膚，喜歡綠色，這幫我看看我會覆蓋整個表面涂裝過程中。然后我畫了一個類似于人類皮膚的顏色（圖15）。

Fig.15

現在，為樂趣的一部分！使用stamps and stencils，我開始在同一層制作一些顏色的變化，使用Burn and Dodge。當這樣做是，重要的是要始終記住，你應該對整個工作過程使用stamps，保持有一定的噪聲和變化。等領域上的頭，臉頰和下巴收到比其他部分更多的“燃燒”，因為他們暴露在陽光下（圖16）。

Fig.16

這個階段花了很長時間（長，長）。它是所有關于調整和測試。如果我走得遠一點，在燃燒過程中或逃避，我用噴槍和我的基本顏色油漆的地區我想減輕。

一旦這層似乎還好，我創建了一些其他圖層的添加對皮膚顏色的變化，紋理，斑點，老化痕跡，雀斑等我記住人的皮膚不僅是由紅黃顏色，但你也可以找到與紫色，藍色的接觸區，綠色或灰色色調（約眼睛，臉頰的男性剃胡子，等）。再次，這是有很多的參考材料，盡可能在這個階段很重要。

我用了一個不同的層漆口彩，這讓我調整它分開PS圖象處理軟件休息的時候，測試期間看地圖渲染。

這里有一些截圖的最后涂到Mudbox的視圖（圖17）。

Fig.17

這里有平照明相同的圖片，所以你可以看到更好的細節（圖18）。

Fig.18

And finally, the diffuse map (Fig.19).

圖19

The original size was 4096 x 4096 (Fig.20).

圖20

關于繪畫的一個老家伙的皮膚一個很酷的事情是，你的細節走得相當遠在沒有不切實際的情況下。這將需要更多的技巧，例如，模型一個年輕的女士。

The bump channel，正如我剛才解釋的，很容易做，因為它已經做了（參見圖11）。我用這個地圖畫the specular channel。

在PS圖象處理軟件，我用the bump map作為背景，然后在 Multiply mode頂部加入displace map，不透明度60%左右。利用displace是可選的bump可以得到好的結果，但是如果你使用，你會有皺紋（displace）和精致的細節（bump）作為繪畫specular channel的基礎。

接下來我把亮度調到接近到深灰色（圖21），然后到一個新的圖層，我開始畫白色帶到我想highlights和specularity的地方（主要是臉頰，下巴，嘴唇，頭上的）（圖22）。

Fig.21

Fig.22

我把這層設置為Screen mode；這樣我得到bump的所有細節，我只是畫通過白色帶�，F(xiàn)在，玩的白層的不透明度，我能夠調整鏡面反射水平。我還在bump 和 displace group中添加了一個調整層和“白”區層之間，調整細節的亮度，為了得到這最后的specular map（圖23）。

圖23

當然，所有這些地圖需要調整，一旦我開始測試渲染圖片。我可以做一個簡單的specularity map，只有黑色和白色的區域，而無需使用the bump map作為背景，但使用此塊地圖幫助在渲染得到更好的細節。這類帶下劃線的bump，如皮膚的毛孔和皺紋都沒有剩下的皮膚一樣的鏡面反射，這可能是對現實生活太。

皮膚著色

在這個項目中，我想測試新的mental ray sss2 shader。它的基本工作原理一樣，以前的版本，但有一些新的工具，這是絕對值得一看�，F(xiàn)在你可以用a 3 color tuner（紅色，綠色和藍色）為每個級別的半徑（表皮，真皮，背面等），你也可以用兩層為高光反射和其他兩個，結果比以往的shader更好的方式。

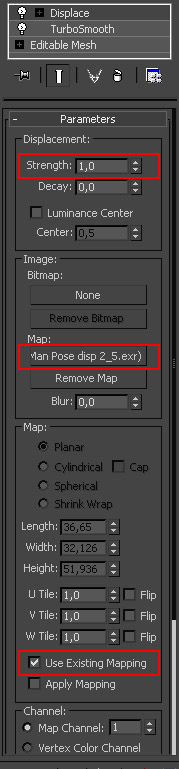

所以，我是如何開始的？首先，我建立了一個簡單的場景。然后我用進口basemesh，渦輪光滑了，有足夠的渲染迭代得到我的雕刻細節，然后添加一個取代改性劑把位移映射到地圖的槽（圖24）。

圖24

你的displacement map需要至少16位的圖像不然你會得到糟糕的結果。我和一個32位的EXR地圖的工作，這是非常方便的使用取代。我只是把位移強度1，無需花時間進行調整（圖24）。

接下來我應用SSS2材料，插入我的normal bump到 the bump map channel里（圖）。

Fig.25

這樣做的時候，不要忘記設置為覆蓋法線貼圖的伽瑪值：1。你必須對鏡面做置換圖太。調整正常撞擊強度，首先，使用一個標準的材料。這是比SSS更快的渲染。你也可以將渦輪光滑的細分級別1或甚至關閉它，因為你的顛簸和位移是獨立的（這種技術的另一個好處。

然后我把一對夫婦的方向燈，非常銳利的陰影（光線跟蹤陰影，當然，和一個小面積的大�。�。我把先生的攝影曝光控制，調整它，放置一個攝像機然后渲染。得到的東西接近我想要的東西，我用尺度轉換因子（插圖）。我不需要使用單個信道的調整，正如SSS2具有良好的默認設置，只需要一點調整（圖27）。

圖26

Fig.27

一旦規模是好的，我一開始玩的每一層單獨的RGB參數，看它如何影響了我的著色器渲染。你可以得到一些很有趣的紅色光線的陰影，如果你繼續使用，multipying 2從右到左的值（例如，24區出血，12，6或8，4，2）。

我用了相同的值，最后兩個通道（綠色和藍色）。然后我把我的漫反射貼圖到表皮和真皮下通道（對這一新的SSS2一個很酷的事情是，我沒有使用不同的地圖的表皮和真皮下的渠道，因為你可以通過調整著色值直接控制RGB量）。

我將不擴散的擴散量接近0，因為它只對散射效應（你可以用它來彌補或人體繪畫，例如）。然后我測試直到結果適合我。

圖28顯示一些晚我呈現在測試階段。我覺得那可以移動到最終渲染。

Fig.28

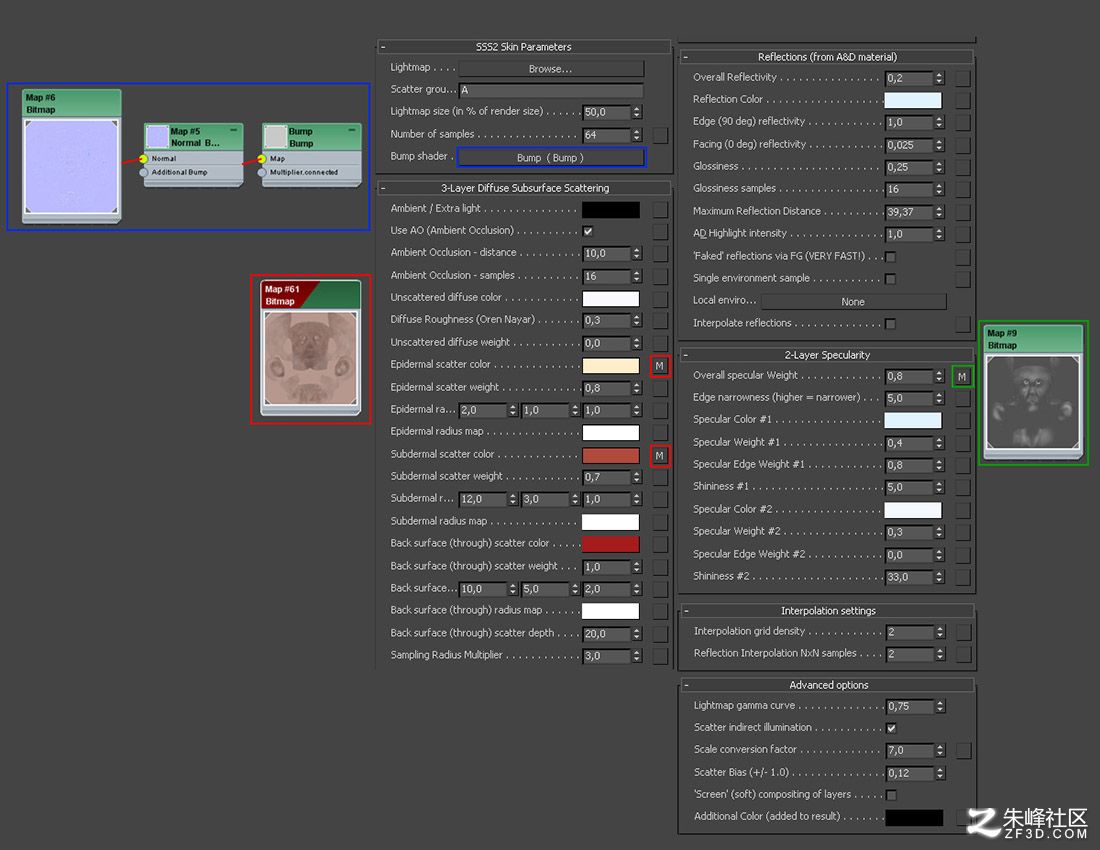

正如你可能知道，這個階段花了相當長的一段時間。以下是截圖我的SSS tunings（圖29），但要記住，所有這些值是無用的如果“是”，你自己的模型�？蔁o論如何給我做了一個想法著色器。

Fig.29

頭發

用于頭發，眉毛和胡子的創作，我我的基地網再次進口。我選擇的面和分離的對象進行“頭皮”一個頭發，有胡子，和一個眉毛。

我也做了一些頭發的套衫。

我畫了一幅黑白地圖作為一種長度的地圖（基本上，黑色的地區將有一個零，毛長而白的人將有充分的長度。你也可以把中間長度的灰色扮演）（fig.30）

Fig.30

我用這些網格代理對象成長的頭發。然后，我用Hair 和 Fur modifier，并結合毛發，直到我得到了我想要的結果（感）。

圖31

頭發是很容易造型的，這個人短頭發，部分禿頭。

對于頭發，我用mental ray和簡單的聚光燈。我還發在一個全新的場景，包括我的角色渲染結果。從頭發的場景使燈，我配的燈光渲染，進口（合并）那些燈光，然后創建簡單的點和對準他們原來的燈。我的相機是如此，所以我絕對相信它是準確的。

用mental ray渲染頭發，我用mrprim（Fig.32）。

圖32

當這樣做，你可以使用的毛發修改默認的材料，或使用mental ray material，一個頭發map插在表面通道。我個人喜歡用shader_p hair_tk包（圖33 -）。

使用mental rayshader簡化了調整很多，當您使用multiple proxies來長發時，你希望他們都看起來一樣（例如，當長頭發，你可能需要幾個proxies，但他們在最后的渲染都是一樣的，僅僅通過調整一個材料，所有proxies都接收的變化。沒有復制/粘貼是必要的，它可以節省很多時間）。另外，我認為the shader p Hair_TK提供了很好的效果。

我使用陰影貼圖渲染的測試，然后把他們變成了光線跟蹤陰影為最終渲染。有時，當你有超過2或3點，渲染和光線追蹤可以很（非常）長時間，甚至死機。所以，我雇用一個小技巧和使用光線跟蹤陰影只有一點：關鍵光或背光。它可以幫助你獲得更好的渲染時間，和混合光線跟蹤陰影和陰影貼圖可以產生一些有趣的軟陰影效果在股。

我的頭發和我的性格使這里的原始網格，與磨砂/陰影材料應用于。然后我保存為tif（圖34）。

繪制和最終組合物

一切都設置，所以它現在是時候渲染和合成。在這里，你可以看到簡單的場景設置（圖35）。

圖.35

The mental ray的設置可以在圖36里看到。

圖36

這里是一些 light tests 和 close-ups (圖37).

圖37

我的渲染中可以看到圖38 -從左上到右下：render, Z-Depth pass, ID pass, Hair render。我不使用大量的通道，你可以看到。我喜歡當我的渲染出來好后只需要微小的調整。

圖38

我可以為頭發渲染a Z-Depth pass，模糊他們是非常簡單的，使用Waterdrop tool.在PS圖象處理軟件手動工具。

經過一些調整涉及的顏色調整和增加景深，這里是最終的圖像（圖39）。
