學會如何在Building Droids eBook幫助下使用3ds Max把你的2D機器人變成驚人的3D設計。看看這個免費的教程！

嗨，歡迎來到本教程，關于如何在3ds Max中使用藍圖來創建一個3D機器人。

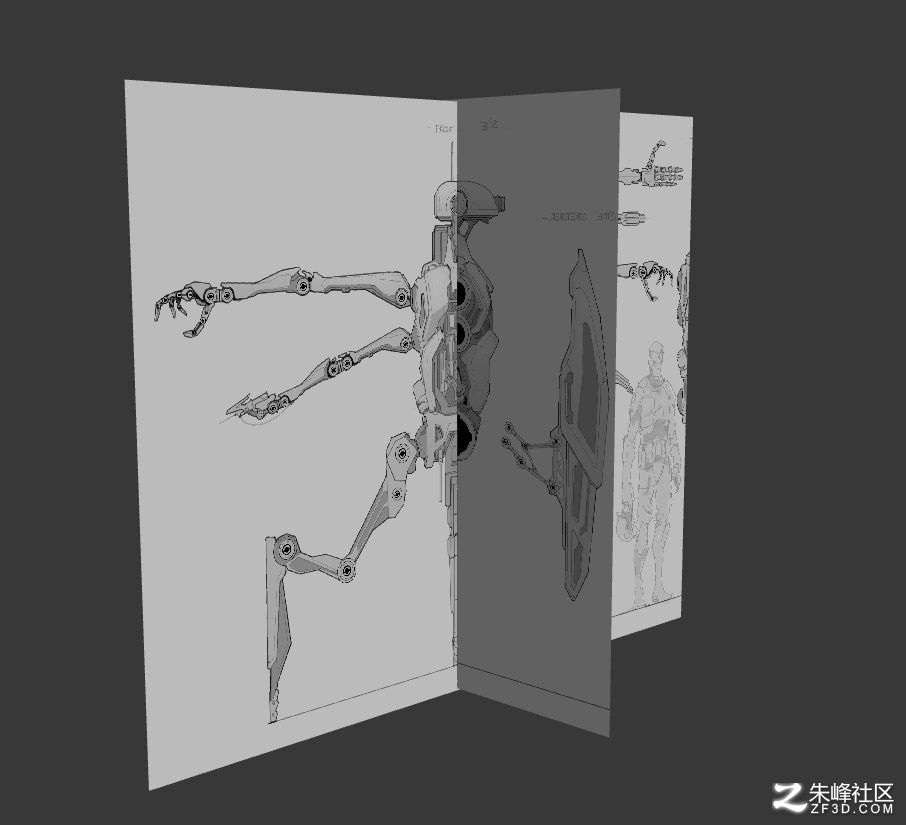

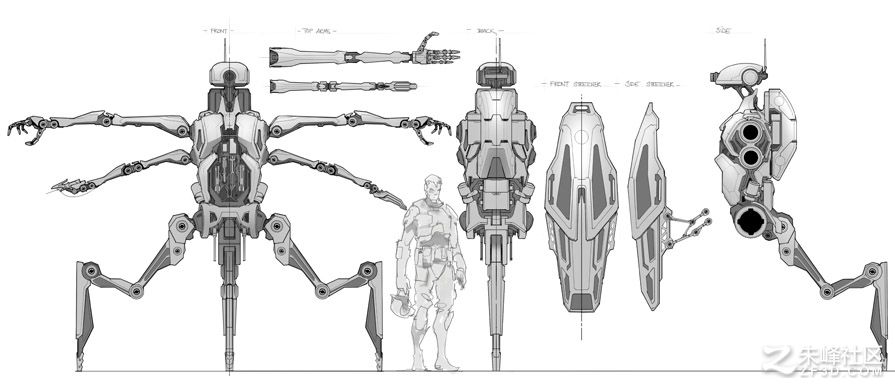

首先，檢查你已經提供的材料。在這種情況下，我們已經給出了一組正投影圖，顯示出了主體的前部，側部和后部。這個計劃有很多細節需要研究，那么慢慢體會到這是怎么回事把。

按照現在的情況，所有的意見一字排開并且在相互配合拉伸，所以也沒有必要重新調整的計劃。有時，你從互聯網上獲得的藍圖和其他的規模并不相符合（圖01）。

圖.01

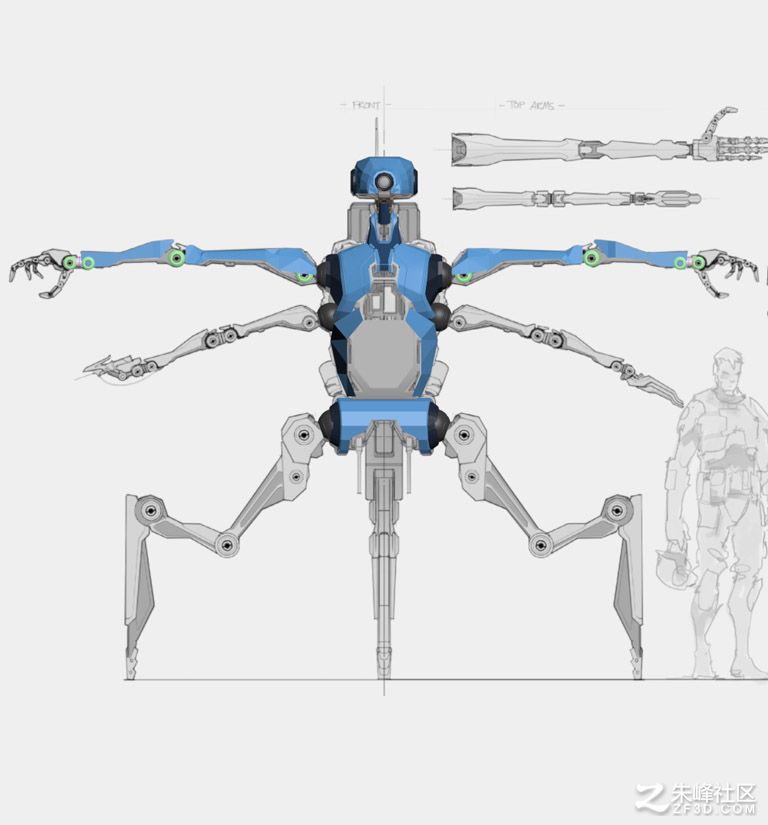

也提供了行動的機器人的圖示，它可以幫助您了解它是如何發揮作用的以及它的目的是什么。該圖還有助于提供更多的信息，在藍圖可能不是很明確。想必插圖制作的藍圖之前，所以在現場的醫療機器人的圖示應該優先盡可能模型是什么樣子。顯然，如果你是概念藝術家或客戶端來告訴你的，來作為主要的利用資源，（圖.02）。

圖02

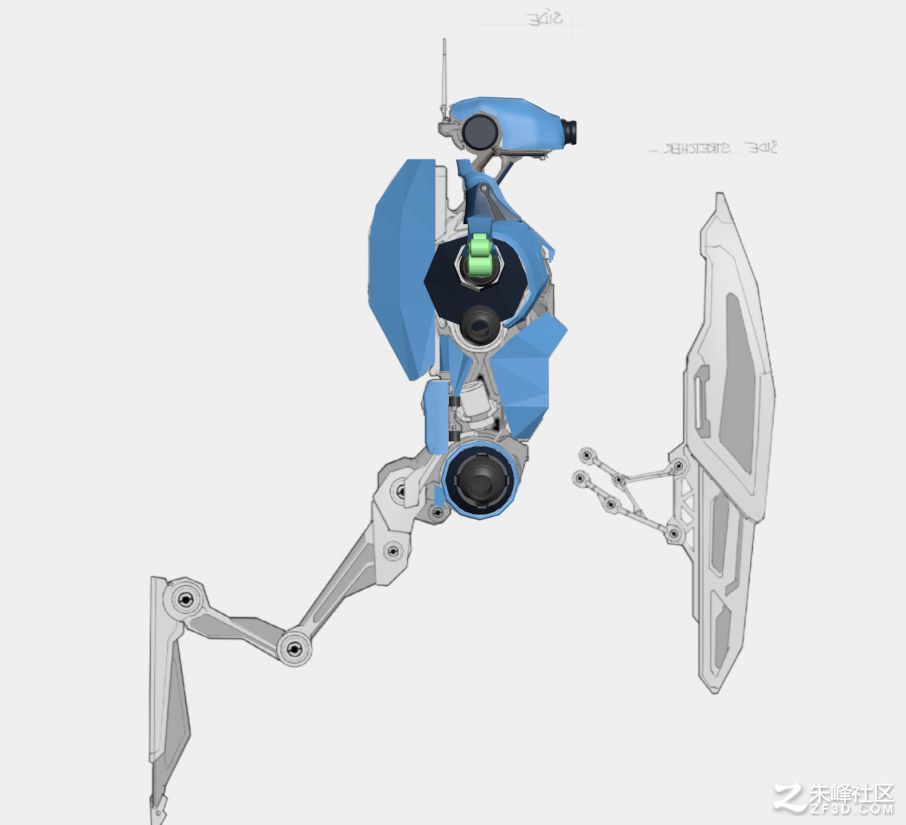

在 3ds Max 可以自動設置的四個視點，所以使用這是對你有好處。當您在第一平面模型東西 3dsMax 會自動將所有內容放在"0"的軸上。這是當您需要切換到另一種觀點，將頂點移到相應的區域 (圖03)。

圖.03

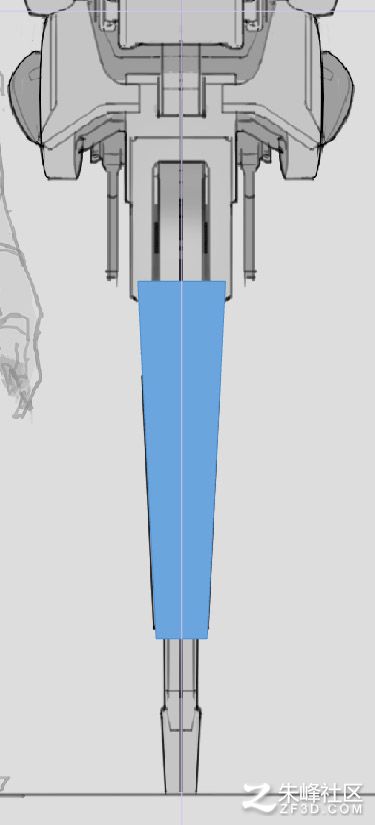

盡量在正面和側面視圖挑選明顯的模型上的點線。幫助保持良好的流動在poly-modeling時是重要的。這使很你容易看到模型的建立。別忘了打開Perspective view和旋轉，只是為了檢查該模型平滑和銳化在你想要的地方。Pinching總是poly-modeling的一個大問題。有許多方法來建模型和我的建模技術來進行自學。這一種方法，我覺得這很有幫助，是放入幾個連接部件來確保列隊整齊，然后您就可以正確地建模了。一旦做到這一點，開始添加各個部分的細節。用這種方法，你不需要擔心不匹配（fig.04–05）。

圖04

圖05

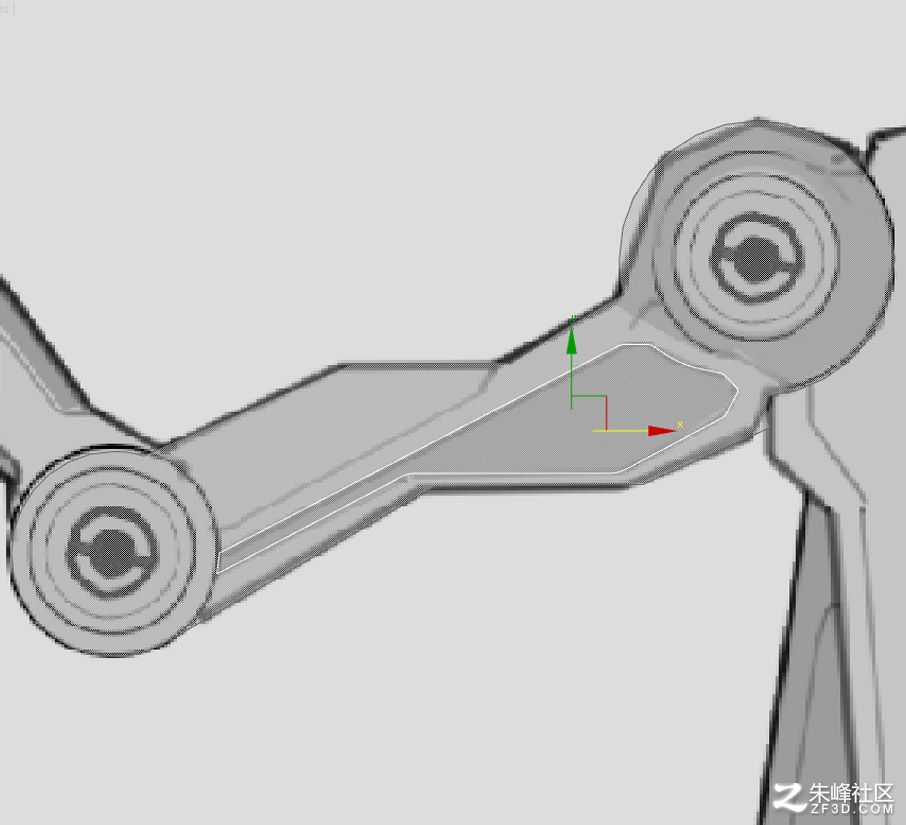

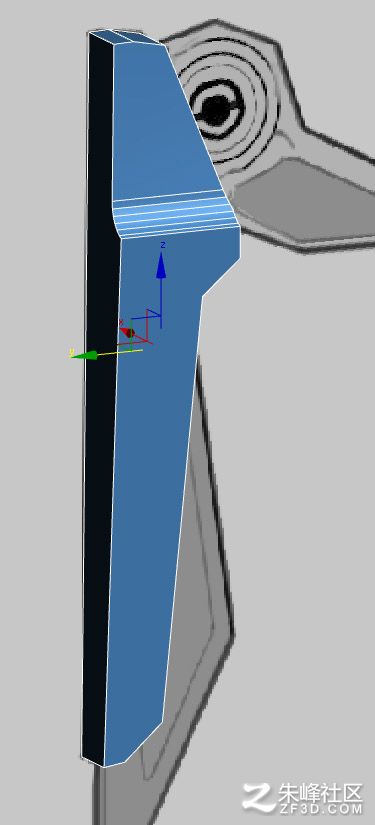

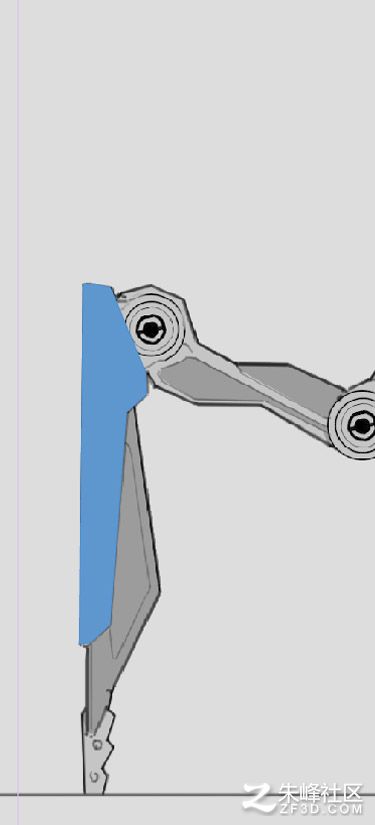

這一過程的基本關鍵是用Splines畫外部形狀的這個關節，并添加Extrude modifiers來給它厚重感，以匹配您有（Fig.06-09）的技術圖紙。

圖06

圖07

圖08

圖09

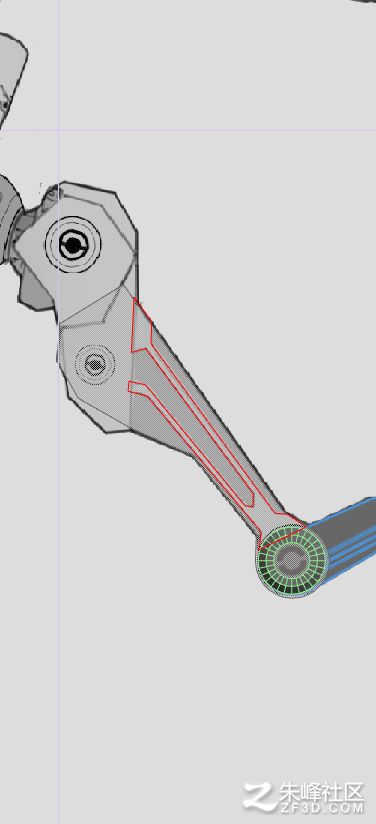

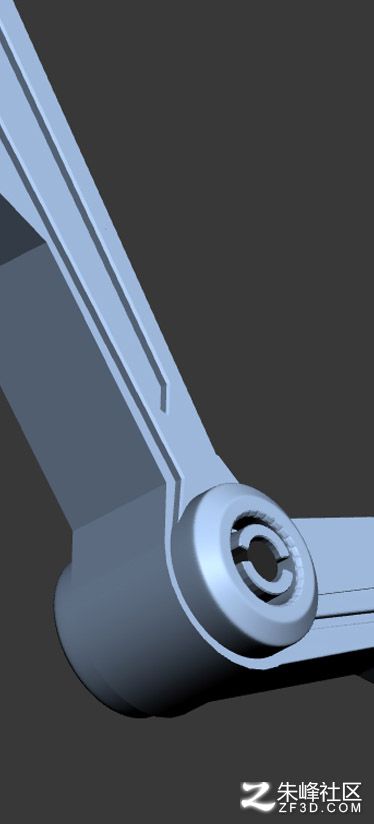

可以看到在正投影繪圖和最后的插圖的腿還有一個凹槽。像這樣的部分是重要的設計像機器人一樣的東西，因為他們提供有趣的細節。若要創建這種效果你需要去創建繪制與樣條曲線的形狀 > 形狀 > 線（圖 10）。

圖.10

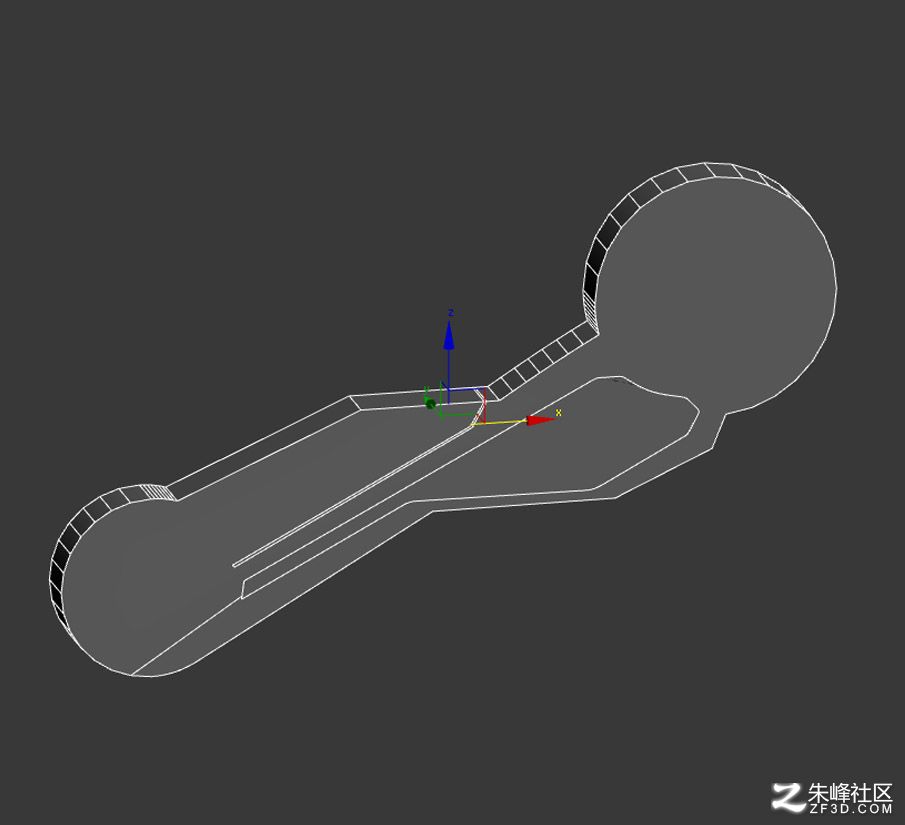

一旦形狀引出了后，這一次我們不會擠出，但是投射這種形狀到我們剛剛創建的擠壓腿上。你可以去Shape Merge，Compound options的一部分，點擊下拉菜單目前說幾何形狀，然后選擇Shape Merge。

這是生成網格后您選擇的形狀和切割樣條。你現在需要用鼠標右鍵單擊，并將轉換為編輯多邊形，或者這將保持形狀合并，這意味著您不能編輯它（圖 11）。

圖11

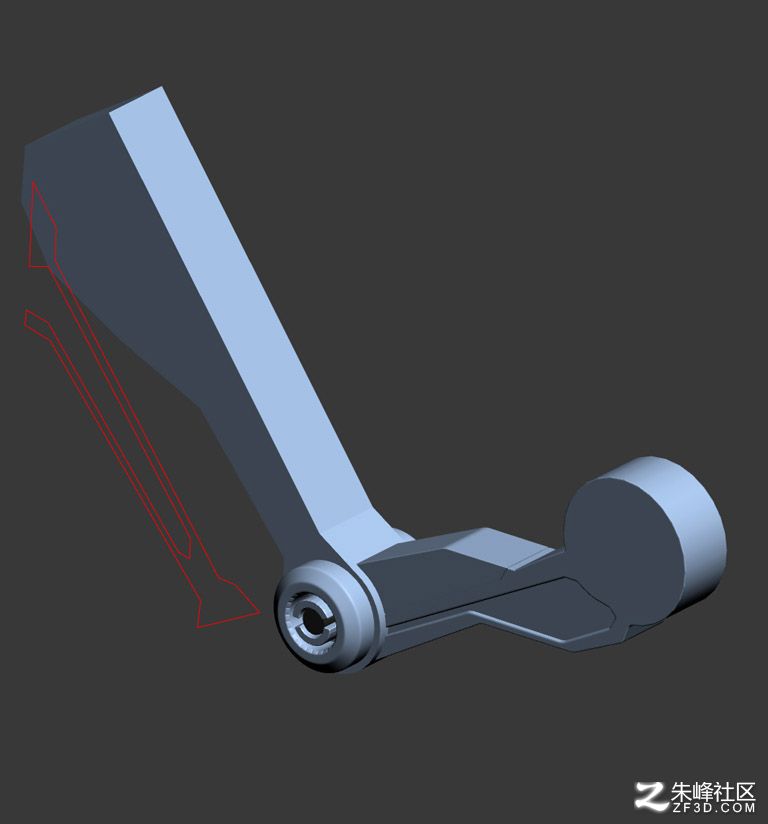

使用之前同樣的理論，創建聯合的外部形狀，擠出打造腿的厚度。繪制樣條曲線，作為Spline，但不使用Shape Merge切成對象，我們打算向外擠出形狀。你這樣做之前，從頂視圖與關節表面邊緣樣條對齊，然后添加Extrude modifier。

這是一個很好的例子，你可以在3ds里用 Instance tool。（圖12）所示的部分形狀是紅色的塊。

圖12

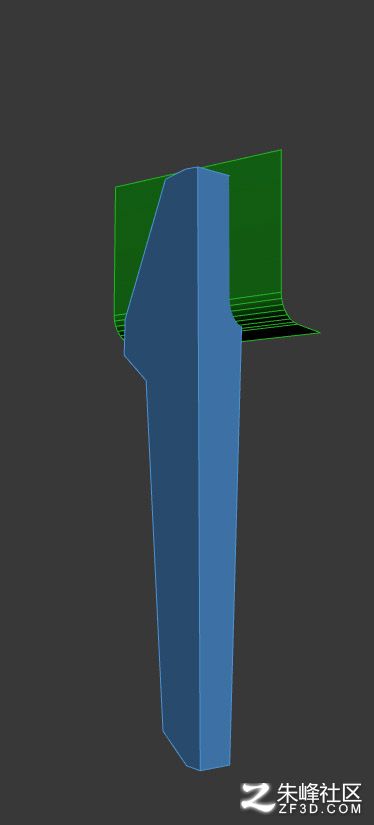

按住Shift鍵單擊并拖動對象和實例吧。這是該對象的直接拷貝，（圖13 - 14）。

圖13

圖14

現在我們就來定位紅腿部分，因此我們可以看到它的外觀由內及側視圖。如果我們查看后視，我們可以看到它是如何匹配到的方法。在每個視圖中，我們需要將它正確模型（圖15）。

圖15

現在建模的初始階段完成，是時候提出這個人物，并添加一些燈光了。 3ds Max中提供掃描線和mental ray的燈光，以及第三方的呈現。這里的目的不是為了獲取Android看著干凈和質樸，但使它看起來像它已經從一個飽受戰爭蹂躪的環境的概念圖那樣（圖16）。
