modo制作逼真的男性頭部

在這個教程中，我們將看看Skin Material 和 Shader Tree

3D藝術家伯特Heynderickx - 又名Alberto Ezzy - 要看看Skin Material和各種Layers和Shader Tree的效果設置，以達到好看人體皮膚

在本教程第1部分中，我們將在MODO里創造一個男性頭像，揭示了如何在MODO里使用Sculpt Tools掃描頭數據的幾何形狀，以及添加和修改的帽子模型完美適合的效果。而在第2部分中，我們將使用MARI和Photoshop創建在MODO里需要滿足Skin Shader的不同的影像貼圖。

在第3部分中，我們?cè)贛ODO將先前提出的圖像映射導入Shader Tree 里并看看每一層不同的效果設置，以便正確地滿足MODO's Skin Shade。

在本教程中，我們就在MODO里來看看皮膚材質

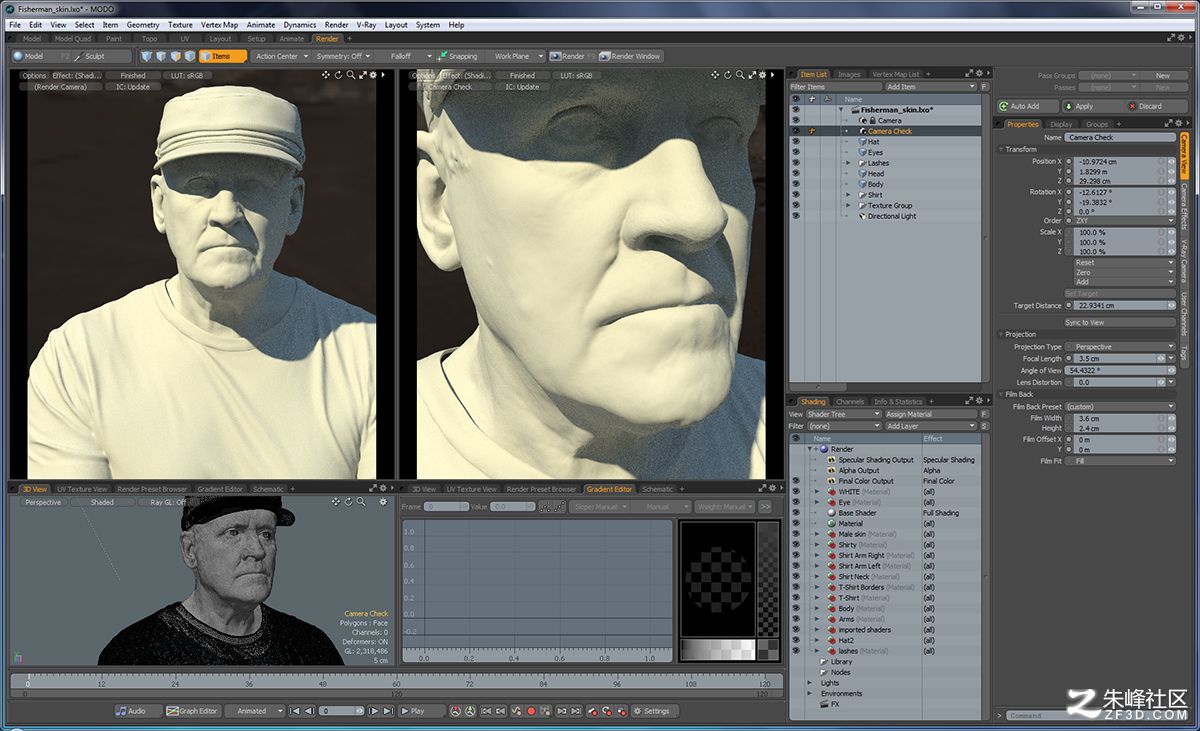

第1步：添加攝像機

好吧，讓我們首先設置場景，來讓我可以輕松地和明確地進行任何的調整，我會用這種方法。我要2個攝像機：一個，以及另一個會自由走動，以便進行測試和放大細節角度來看的效果

我發現同時打開2個 Preview Renderers真的是一個偉大的工作流程，我現在不能沒有它了！但我也發現，我需要一個高性能的顯卡才能夠做到這一點，而不會減慢我的系統。我現在用的是AMD的FirePro?W9000這一工作流程。這是非常敏感和快樂的工作。

對于主攝像頭，我選擇了88毫米的焦距，這是適合于人像，我在項目列表中的相機用鼠標右鍵單擊，并選擇鎖定，這樣我就不能出什么意外了。第二個攝像機得到35mm的焦距，以獲得檢查出皮膚更寬的視角。

這個兩個攝像機的設置提供兩倍的MODO's superb Preview Renderer效果

第2步：添加Skin Material

首先，我選擇了頭模型中的項目列表，按M快捷鍵給它材料，并將其命名為“Male skin”，我刪除Material，然后選擇Material and choose Add Layer > Custom Materials > Skin Material.。

設計這種表皮材料是為了完全取代標準Material項目的著色計算。這也很大程度上依賴于次表面散射（SSS）。當使用全局照明 - 因?yàn)槲覀冊谶@里做的 - 我們要告訴MODO如何在場景中的間接照明將影響到與SSS的表面。因此，讓我們?nèi)サ絊hader>渲染>屬性>全局照明，并設置間接SSS兩者的參數。

此設置是最高渲染設置，但在會給出最好的結果時，運用我們所有的以前所做的影像貼圖為SSS彩色貼圖。經過相當多的反復試驗，我發現這些設置工作最適合我們的老漁翁的皮膚。

這些都是老漁翁的皮膚的設置

Skin Materia位于 的地方單擊Add Layer

請確保您設置IndirectSSS為Both

第3步：皮膚材質中的法線及凹凸貼圖

讓我們給表面增加一些細節與我們先前創建的Bump map 和 Normal map。在Shader Tree中，選擇Add Layer > Image Map > Load image。選擇從ZBrush出口的Normal Map并且翻轉Y軸。設置Effect to Surface Shading > Normal。

現在，一個很重要的提示：請確保此圖像的Colorspace設置為無。如果將它設置為Default（所有其他圖像），你會得到奇怪的陰影效果（請參考我的Pro Tips在本教程結束后）。

下一步，負載在Bump Map里，并設置其為Shading>Bump。我們不希望這種效果出現過分，以便降低該層的不透明度為15％。Bump Amplitude在Skin Material里被設置為2mm（請參考我的Pro Tips在本教程結束）。

膚色細節的第一級由Normal Map提供的

細節的第二層來自Bump Map

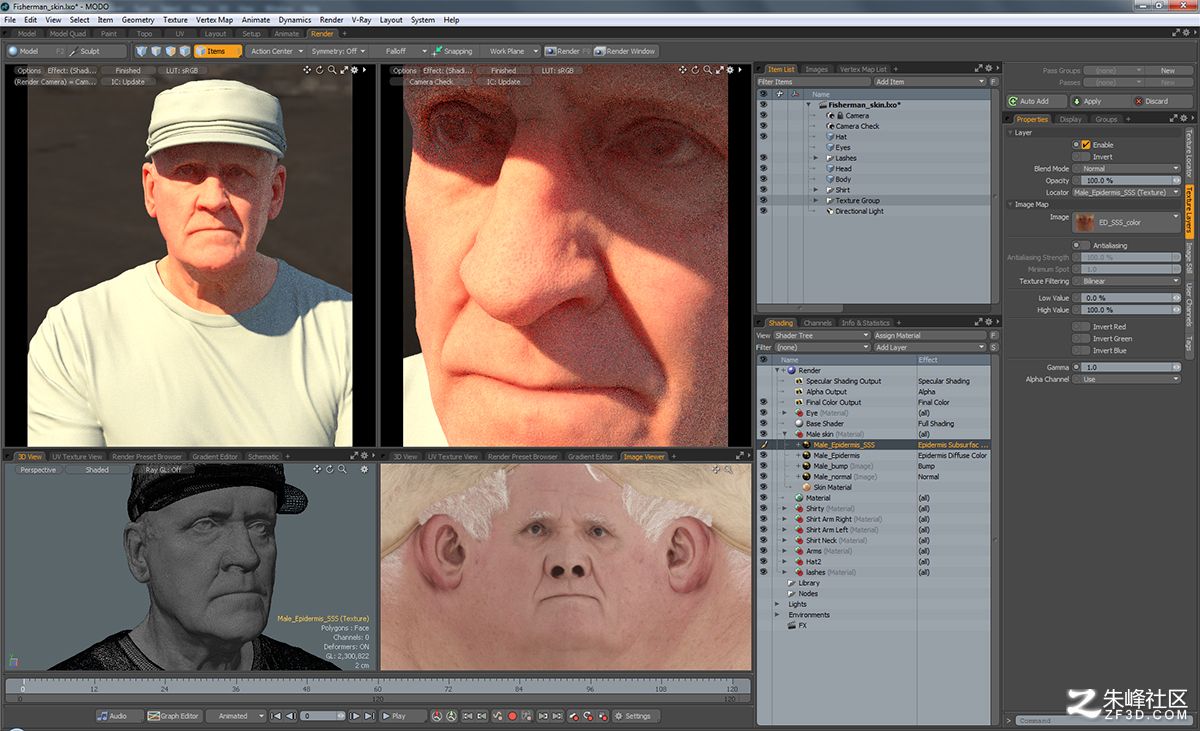

第4步：Skin Material - Epidermis Diffuse Color

表皮是有效的死皮細胞的外層，并且是相當薄的。讓我們給肌膚細微色差的第一層。選擇Add Layer > Image Map > Load圖像。選擇帶有掃描模式，一個是從我們?cè)谇懊娴慕坛讨蝎@得的所有其他地圖中相應的影像圖。其設置為Custom Material Channels > Skin Material Channels > Epidermis Diffuse Color。對于所有的其它皮膚貼圖上時，Projection Type是UV Map從頭部模型開始。

第一個4層，得到皮膚的顏色

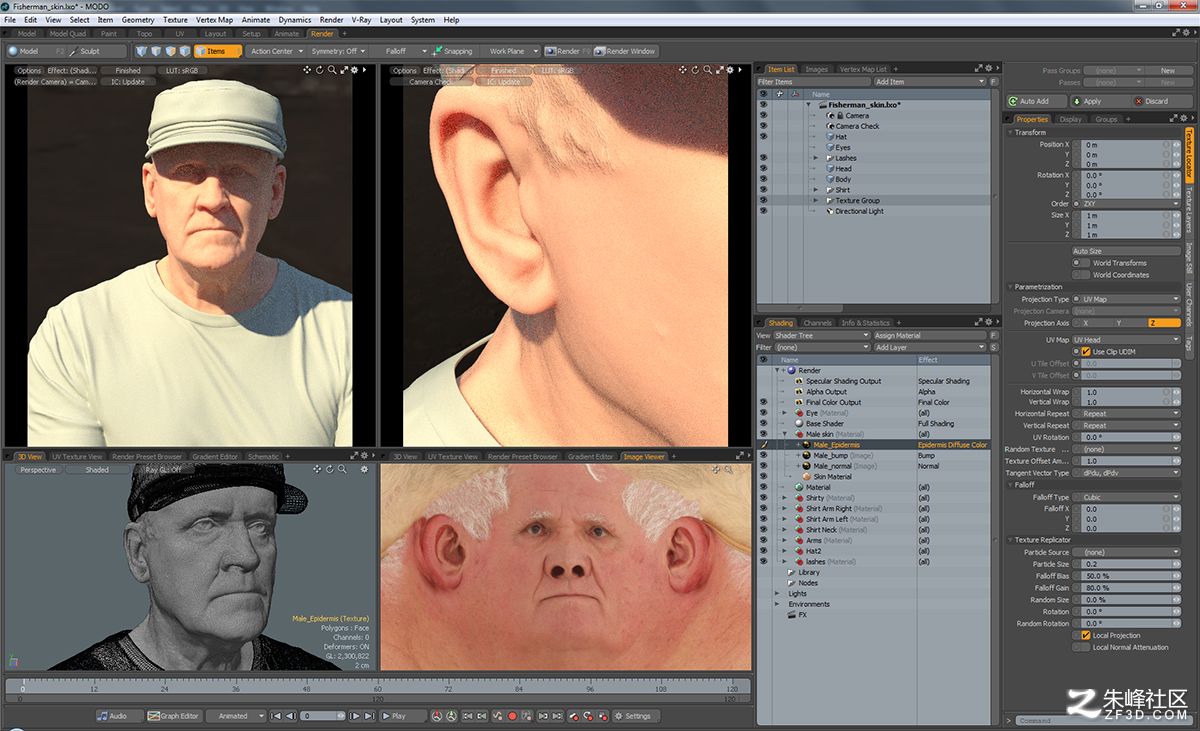

第5步：Skin Material - Epidermis SSS Color

此層決定了被吸收、散射，然后反射回出現在表皮水平的光的顏色。選擇Add Layer > Image Map > Load image. 選擇the Epidermis SSS Color map添加圖層>圖片地圖>加載圖像。選擇表皮顏色SSS貼圖。其效果設置為Custom Material Channels > Skin Material Channels > Epidermis Subsurface Color�，F(xiàn)在眼睛也開始變得有些色彩和清晰。

應用The Epidermis SSS Color map

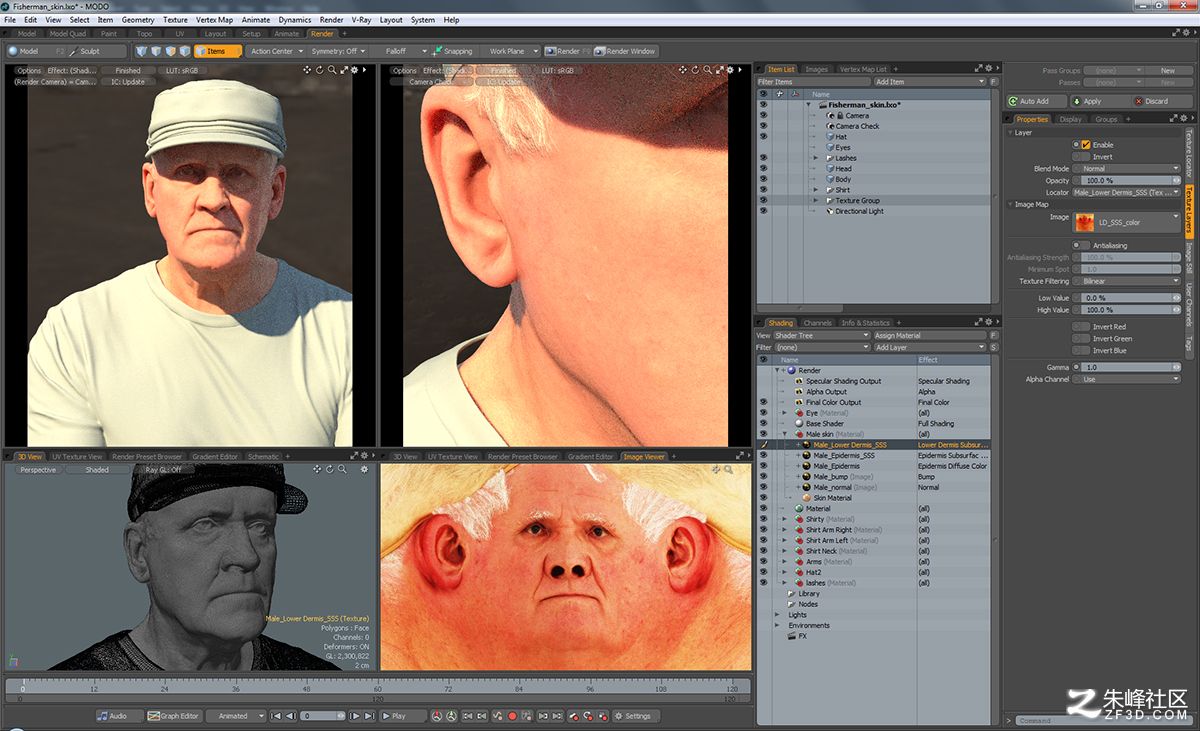

6: 皮膚材質- Lower Dermis Subsurface Color

較低的皮膚區域含有更多的血管和通常臉有最紅是因?yàn)檫@層。選擇Add Layer > Image Map > Load image。選擇 Lower Dermis SSS Color map。設置Custom Material Channels > Skin Material Channels > Lower Dermis Subsurface Color效果。

下一個是Lower Dermis SSS Color map

7: Skin Material - Upper Dermis SSS Color

上表皮層包含緩沖表皮組織，而且房屋的神經末梢，毛囊，汗腺及血管。由于這些結構，散射光從這里將不同顏色的比表皮層。選擇Add Layer > Image Map > Load image. 選擇Upper Dermis SSS Color map。設置效果 Custom Material Channels > Skin Material Channels > Upper Dermis Subsurface Color。

有了3 SSS彩色貼圖，MODO有一些嚴重的散射要做！

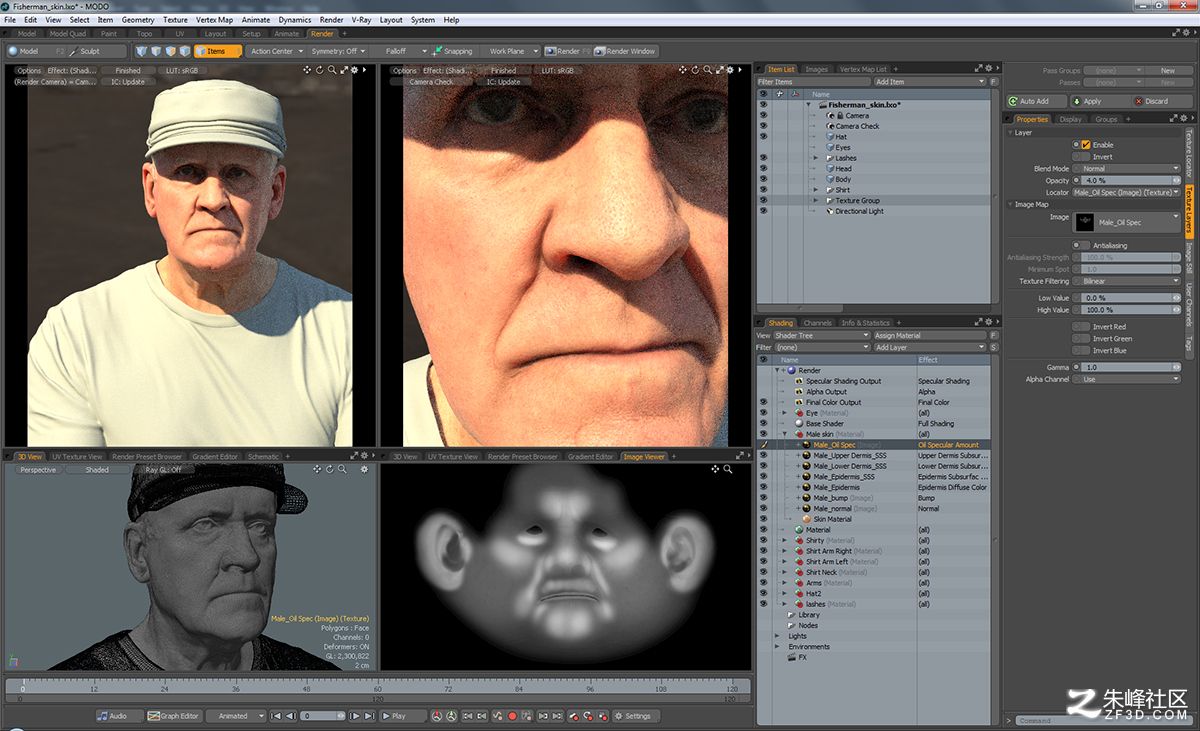

步驟8：皮膚材料規格數量

皮膚的最上層的排泄，產生光亮油，對其表面鏡面反射。根據大量的皮膚，它變得更少或更多的光澤。模擬這，讓我們使用灰度圖。選擇Add Layer > Image Map > Load image。選擇Specular Amount map。設置效果Custom Material Channels > Skin Material Channels > Oil Specular Amount。

我們不想做這個效果，要的只是一個非常微妙的量，降低圖層不透明度為4%。我想也為Oil Reflection Amount 和 Oil Reflection Fresnel用這個貼圖，給個在5%的一個非常低的透明度。

他在陽光下和有點吃力，但我們不想皮膚的光澤過頭

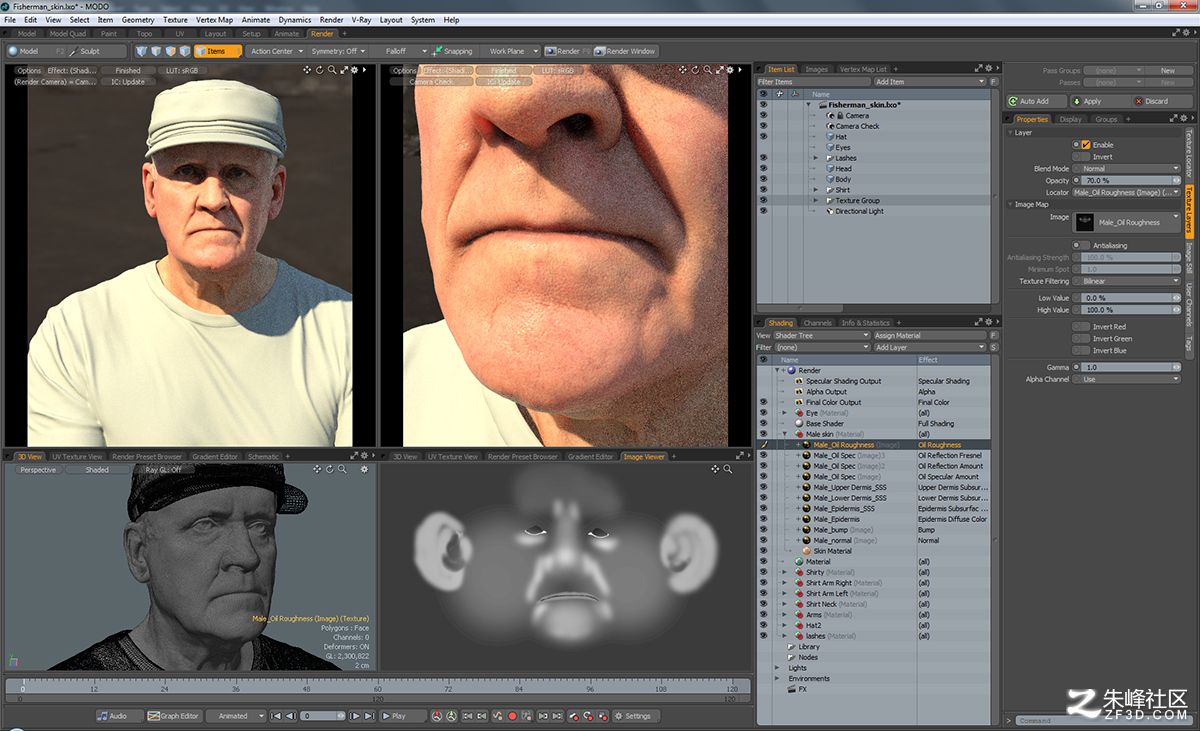

步驟9：皮膚粗糙的材料

Roughness setting決定了Specular and Blurry Reflections的傳播。選擇Add Layer > Image Map > Load image. Select the Specular Roughness Map。設置Custom Material Channels > Skin Material Channels > Oil Roughness。我降低一點不透明度到70%左右。

70%應用The Roughness Map

步驟10：現在的眼睛，襯衫和帽子

眼睛可以是透明材料100%，0%彌漫，一個只有0.5%的Reflection Amount。人類的角膜折射率1.376，所以我們撥號，以及。

這件襯衫的基礎設置為Diffuse Color, Bump and Diffuse Amount layers。這個污點是我們以前在MARI里的一個單獨的層，設置為Multiply 80%。

帽子的織物具有Diffuse Color和 Bump layer，從Gradient Incidence layer設置為Multiply，這是一個用織物材料常用的設置。對金屬件我在神奇又廣泛的Modo預設庫里選擇Matte Silver材料。

MODO有很強的材料預設功能

這包括我們的教程的一部分的材質和紋理。在下一課，我們將從燈光和渲染方法上看，以及在PS圖象處理軟件崗位工作。敬請期待！重要提示：正常的地圖是一個特殊的情況下

確保法線貼圖的色彩設置為不。如果被設置為默認（其他所有的圖像）你會得到奇怪的陰影結果（見截圖）。

不好的陰影

好的陰影

Top tip: Bump Amplitude vs Camera Distance

2mm可能看起來很高。關閉UPS我可能會降低這顛簸幅度量，根據不同的場景和照明。這似乎是一個很好的參考價值！
