如何在3DMAX中設置完美的燈光

在本作品中，馬丁.卡爾森會告訴我們他是如何創建完美的模型燈光設置，使用ZBrush和3ds Max

介紹

在本作品中，我會談?wù)剟?chuàng)建布魯特斯的制作方法。我將專注于渲染的這部分，因?yàn)樵擁?xiàng)目的目標是創建一個燈光設置，我可以重復使用的展示任何模型的高分辨率模式效果。

在過去的幾個月在不同的時間雕塑完成模型，這主要是為了娛樂和放松而制作的模型。首先，我只是想對ZBrush軟件的一部分進行簡要概述。

雕刻

 當?shù)袼茏髌窌r(shí)，我通常開始時用一個非�；�本的網格（圖01）。如果它只是一個草圖，那么多線框看起來也不要緊，只要幾何是相當均勻的就可以了。

圖01

 在制作布魯圖斯模型的例子中，由于它具有額外的嘴和耳朵的循環線，而不是眼睛和鼻子。我不記得我為什么選擇做像這樣效果的模型，但我有點渴望開始雕刻它。我先用移動的筆刷來制作它的大體形狀，再使用標準和粘土筆刷修改。當我有類似的東頭部效果（圖02），我主要用于Dam標準和hPolish筆刷做一些自定義設置（如圖3）來添加細節和細化模型（圖04）。

圖02

圖03

圖04

使用hPolish筆刷（如圖3所示}，這兩個加減法的設置給了它的造型粗糙的質感（圖05）。

圖05

 在導出之前，我需要減少多邊形的面數量。

渲染

我會盡量詳細描述燈光和渲染的過程，并把它一步一步的渲染過程展現給大家。

 因此，導入模型到3ds Max后的第一件事就是找出圖像的構圖，我想在渲染設置Common選項中設定渲染圖的尺寸，打開顯示安全框（圖06），并在場景創建了一個攝像機，然后，它是運到的攝像機，并找到合適的角度。我還創建了一個背景平面（圖07）。

圖06

圖07

 對于燈光我使用從網上下載的環境光和區域全方位的一個關鍵免費的光HDR圖像。我把主光上方稍微移到模型的側面。我還必須創建放置略低于模型的光源，相對與側上的主光設置非常微弱的補光燈效果，以稍微減談陰影部分。

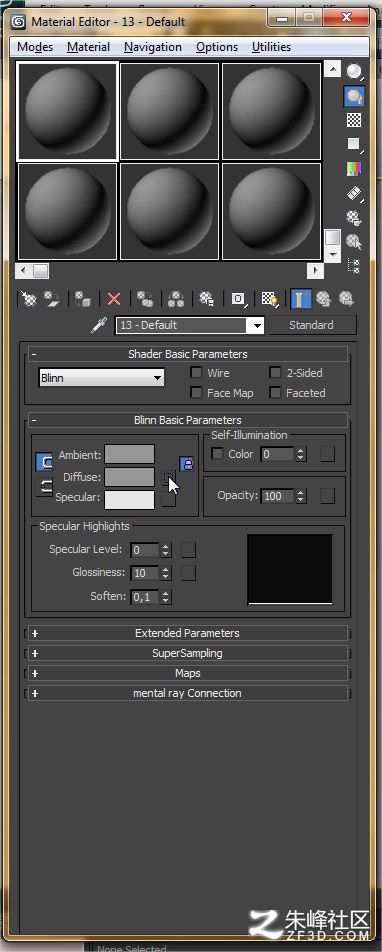

要導入HDR圖像，只需打開材質編輯器并加載一個位圖在一個標準的Blinn（Fig.08）的漫反射貼圖插槽內。

圖08

 我會選擇實像素（32 BPP）（圖09）。我把紋理映射改為ENVIRON，并設定為球面，該位圖的坐標部署（如圖10）。

圖09

圖10

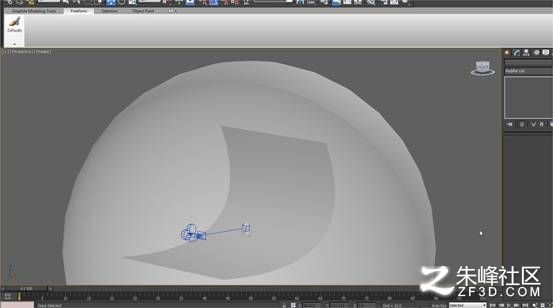

我打開了材質的自發光為100％，將其設置為雙面。然后我將這個材質賦予球體來覆蓋整個場景（圖11）。

圖11

在這個階段，是時候做一些渲染設置。我使用的是mental ray作為渲染器進行（圖12）渲染。

圖12

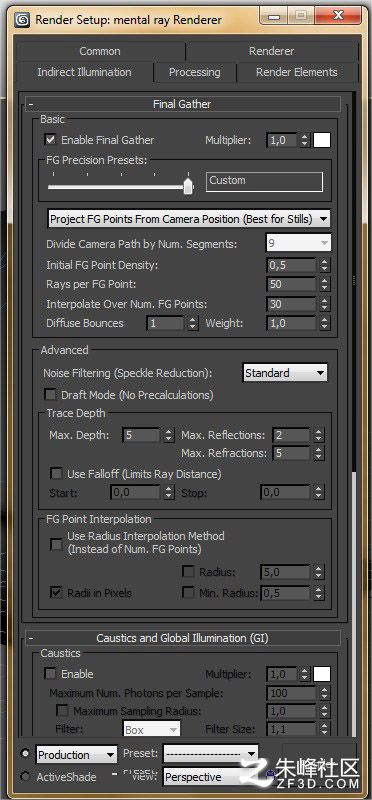

然后我打開Final Gather進行設置（如圖13）。

圖13

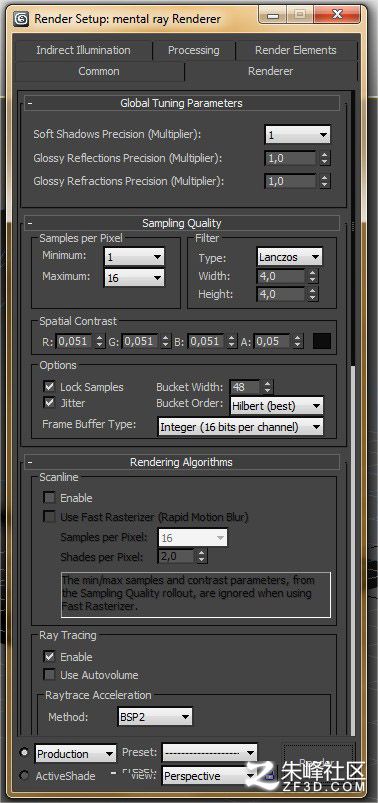

最后，在采樣質量，我改變?yōu)V鏡>類型的Lanczos并設置每個像素的樣本為1 - 16（圖14）。

圖14

對于材質我選擇了least resistance的路徑，使用的 arch+設計預設（圖15）。

圖15

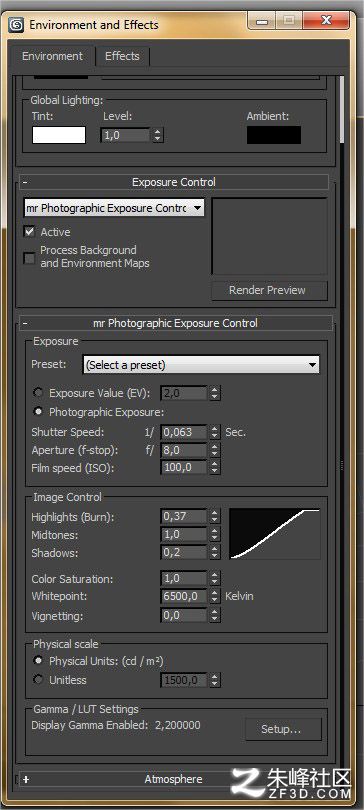

在此之后，我打開了環境和效果的窗口，分配mr攝影曝光控制和調整的設置（圖16）。

圖16

除了顏色的渲染我通常渲染 ambient occlusion貼圖來搭配上一些小的細節（圖17- 18）。

圖17

圖18

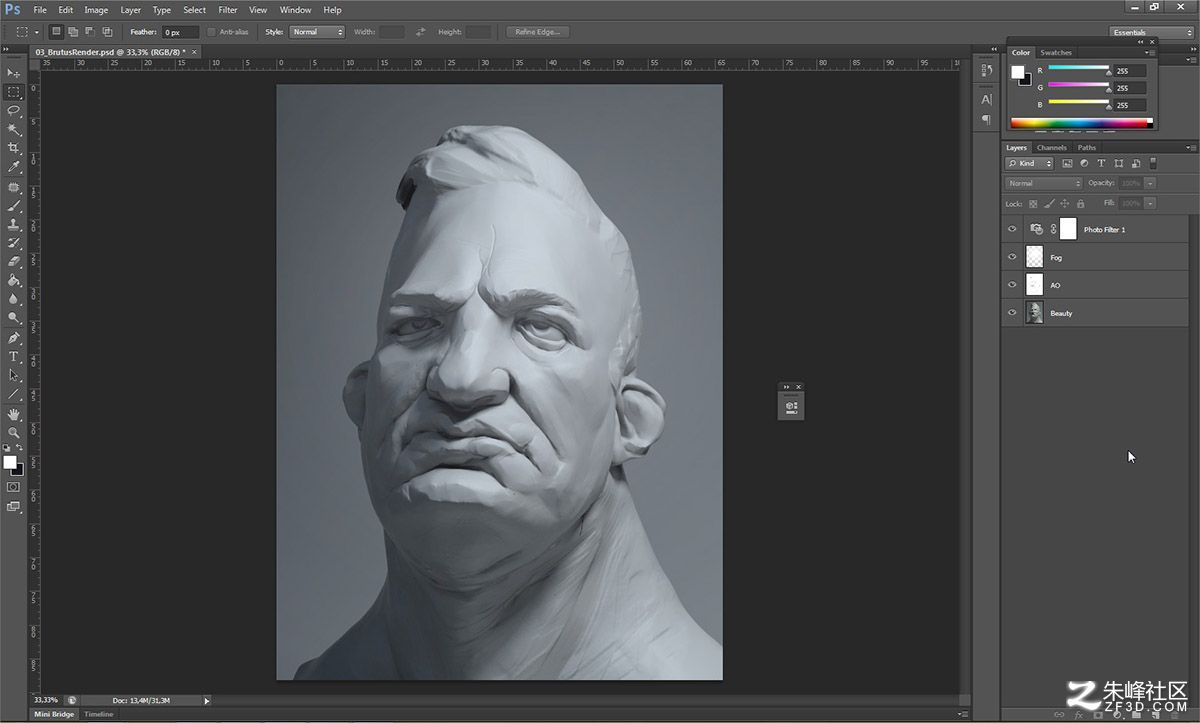

當一切被渲染完成后，我把圖像導入到Photoshop中進行一些最后的調整。我傾向于制作過度復雜的合成部分，但這次我以保持它的簡單制作。我調整圖像層，加以AO圖層，用軟筆刷用白色增添了噪波的影響效果，并增加了一個很酷的照片濾鏡（圖19）。

圖19

結語

 作為一種通用的燈光設置我高興與大家分享，但還有足夠的空間進行進一步的調整。當然在材質和雕刻等其它更多方面（圖20 - 22）還可以提高模型效果。

圖20

圖21

圖22

感謝您的閱讀，我希望您能學到一些東西！
