伏魔追逐者3D角色模型建立過程

大家好，我是一個角色藝術家。這是一篇制作“伏魔追逐者“3D角色模型的第一章教程。‘伏魔追逐者’模型是不包含三角面的模型，它將使用手繪效果的漫反射紋理，高光貼圖和發光貼圖，它使用沒有凹凸或法線貼圖。

 我開始會講解基本的建模步驟，我會分享我的工作流程，并希望其中的一些技巧會對您有用。

下面是我所用到的軟件：

1）Maya

2）Photoshop

3）ZBrush

4）Deep Paint

5）Marmoset Toolbag

6）Adobe Premiere

7）Faogen

8） Google

模型創建

 在創建角色前需要有一個想法或概念藝術參考圖。如果你要?jiǎng)?chuàng)建一個非商業角色，你可以用別的藝術家的概念設計。大多數2D藝術家會很高興看到自己的作品以3D的形式表現出來，所以我決定使用“伏魔追逐者”這個2D設計作品通過Slipgatecentral來制作出3d角色模型（圖01 - 07）。

圖01

圖02

圖03

圖04

圖05

圖06

圖07

 這些概念都有一個完美的細節，還提供了一個人體結構很好的參考。我開始制作每個模型之前，我都會仔細分析這個概念設計圖，這樣我可以一步步的完成每一個部分的模型，以及如何將這些部分進行彼此連接。有時候，我使用不同顏色表示每一部分的單獨網格（圖08）。

圖08

  我決定我的模型不要超出7000個面，并用3個紋理：武器（1024*512），身體（1024*1024）和頭部（512*256）。另外一點 - 角色穿的外套和大衣需要具有重復的多邊形，因?yàn)榇蠖鄶?shù)游戲引擎不具備雙面材質，所以雙層面外套區域可以添加多邊形的數量。

ZBrush軟件是用于創建簡單的人或怪物結構的一個很好的工具。我使用ZSpheres和移動，縮放和旋轉工具，搭建一個簡單的基本模型。不要忘了開啟對稱（點擊X鍵）開關。如果你想隨時檢查模型結構和以多邊形模式顯示，只需按下A鍵或單擊Adaptive的菜單就可以預覽。全部工具菜單通常放置在右側的視窗（圖09）中。

圖09

搭建完成之后，我做了一個Adaptive細分級別為1的低細分的模型如果需要增加細分級別只需要（按Ctrl+ D）就可以提高模型的細分級別（圖10）。

圖10

 下一步驟是POLYGROUP設置。 Polygroups可以讓你隱藏或顯示模型組，檢查身體的輪廓做手動遮罩，通過鼠標左鍵同時按住Ctrl鍵（可以通過按住Ctrl+ Alt鍵刪除），可以創建一個組進行遮蔽。然后，您可以在清除的遮罩菜單中執行屏蔽。右邊的工作區PolyFrame按鈕點擊后模型以線框顯示并讓你看到（圖11）polygroups分組的顏色。

圖11

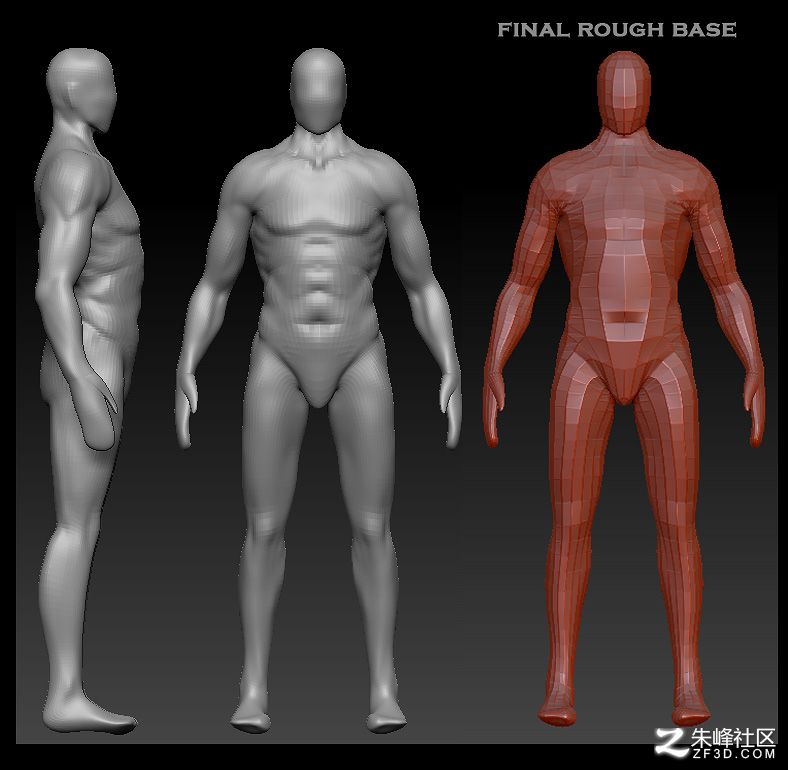

 接下來，我做了人體的大致雕刻，我找了一些解剖結構圖參考雕刻出身體的大體形，注意人體的比例和輪廓并保持模型簡單的網格。在雕刻模型時我使用了移動和粘土筆刷工具。如果你想隱藏胳膊和剛才工作的身體，你只要按Shift+ Ctrl鍵并單擊身體就可以實現，要取消隱藏只需按Shift+ Ctrl鍵并單擊空白區域就可以取消隱藏。這就是如何使用polygroups命令來雕刻模型的方法。如果你滿意你的基本模型，你可以在ZBrush中或是Topogun repotologize，或者將你的模型導入到Maya中進一步的制作（圖12）。

圖12

我使用它們中一些自定義快捷鍵，我強烈建議使用快鍵和Maya主菜單結合進行快速的的工作。Maya操作可以與Wacom的數位板相結合使用，你需要的是綁定鼠標和Wacom的數位板的畫筆，這是默認情況下鼠標左鍵雙擊的效果（圖13）。

圖13

 導入模型到Maya之后前往Hypershade命令欄，并創建一個新的Blinn材質。在屬性編輯器里（按Ctrl+ A，或雙擊材質）改變材質顏色為深色。這種材質在初期建模階段可以很好的顯示模型的輪廓，并且你可以看到拓?fù)浣Y(jié)構（圖14）的硬邊效果。

圖14

 我刪除了該模型的左側一半的面，并使右面執行特殊復制（在編輯菜單）中的關聯復制命令。這樣做前需要確保模型的移動軸和模型位于網格的中心，到這一點，按住X激活對齊網格模式，并移動所述軸十字架（按Insert鍵退出此模式），然后再應用一個凍結轉換到模型（修改的菜單）（圖15）。

圖15

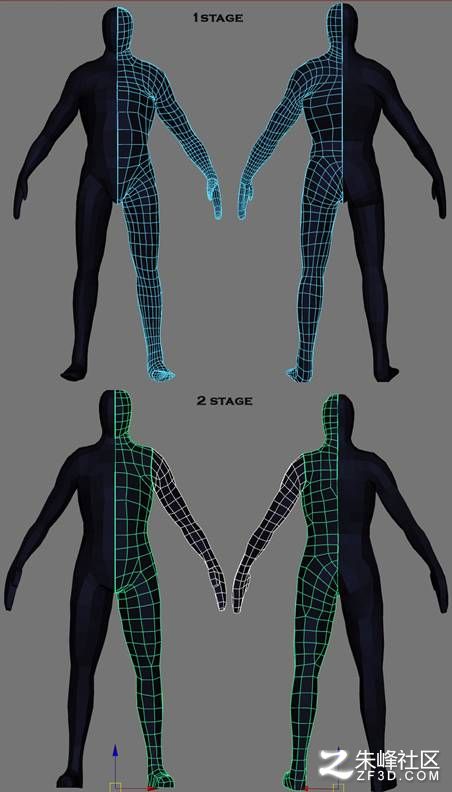

 在這一階段，我要記住兩件事：輪廓和拓?fù)浣Y(jié)構。輪廓是3D人物非常重要的部分。然后你要確保不要添加太多的多邊形。當您完成關聯復制后你更加需要注重拓?fù)浣Y(jié)構（圖16）。

圖16

下面一些是提示如何保持干凈的拓?fù)浣Y(jié)構：

1、盡量保持模型有同樣大小的四邊形的面。同時放心使用三角形面。事實上，我們將轉換我們的模型，以使用三角形面的紋理和渲染效果，因?yàn)槿�角形面是多邊形游戲引擎可以使用的形式�?/p>

2、 每個多邊形都為了模型的輪廓 - 不要添加太多的多邊形。

3、添加額外的循環彎曲區域（如手肘，膝蓋）。

4、一些多邊形可以在新的對象之后擠出。將使用邊緣循環線添加到一些地方，作為擠出一個新的對象使用。例如，我知道一行的多邊形將被擠壓成皮帶，我確保基座一行的厚度將是與皮帶的厚度相同。

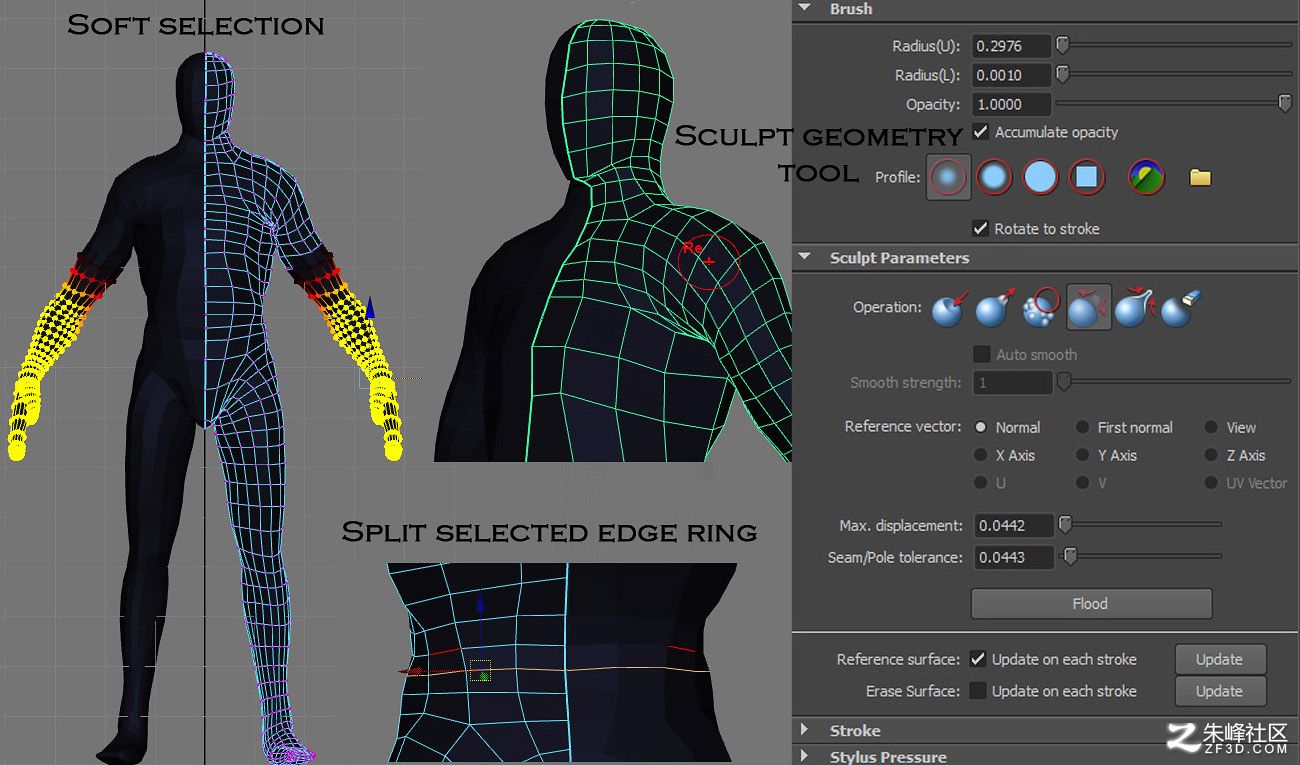

下面是我用來創建模型的工具：

1、軟選擇。按B和移動子部件。若要調整一些形狀可以使用B鍵加鼠標左鍵移動該地區。

2、Split多邊形工具和Split選擇邊緣環形。這些都是在編輯網格菜單中的命令，或在Shift+右鍵菜單里找到。這是更好的將其綁定到自己的快捷鍵。這些工具可添加新的邊緣線。

3、幾何造型工具（網格菜單）。這很像在一些ZBrush中筆刷。最常用的是松弛工具，可以使您的模型拓?fù)淞鲿常▓D17）。

圖17

 在粗略身體基本完成后，我開始添加新的細節，比如褲子和袖子模型。要執行此操作需要參考這個概念圖（圖18）。

圖18

下一步驟是擠出的新的細節。正如我在談及拓?fù)淝懊嫠�提到的，盡量使用循環邊添加在你要擠出的新細節的地方（圖19）。

圖19

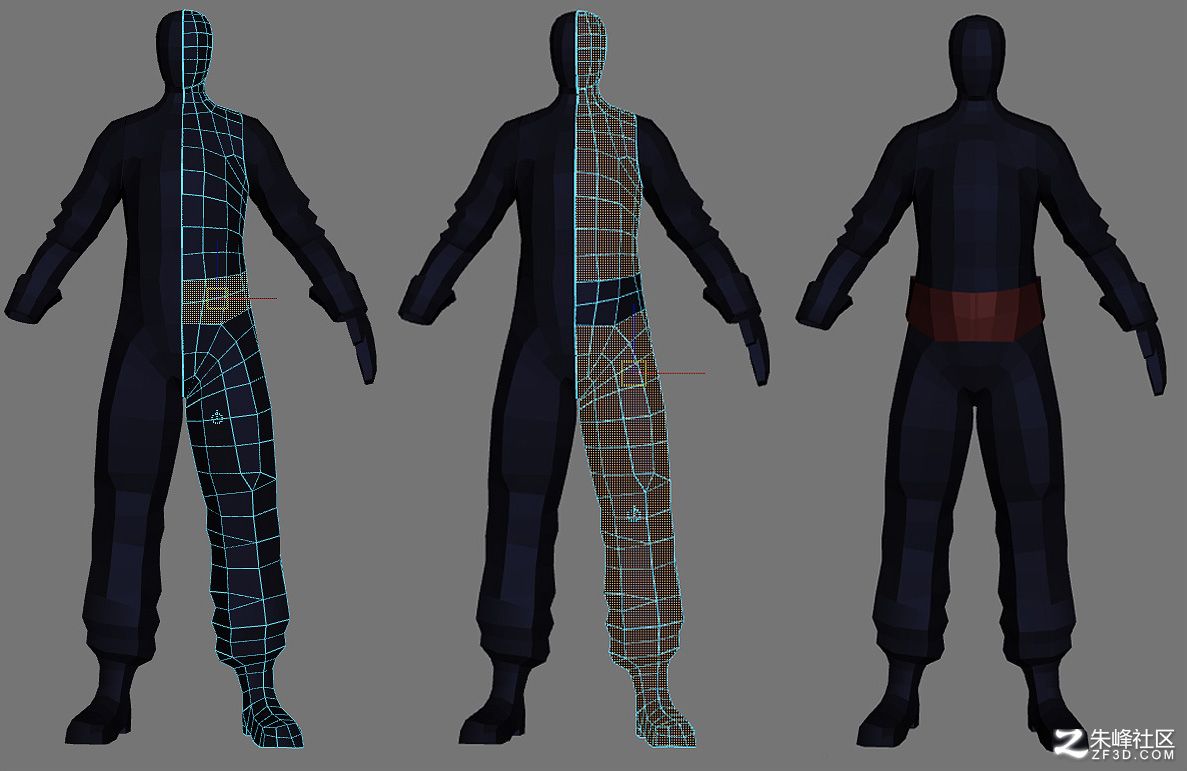

首先，需要復制的身體的右側部分，并選擇腰帶的面。接下來反選（按Shift+鼠標左鍵，選擇全部使用選框工具的模型）。刪除選定的多邊形面和輕微縮放皮帶將其擠出。我給它指定另一種材質并作了特殊的關聯復制。我增加了新的細節和使用對齊為點（按V）到皮帶連接處。這就是處理斷開面的方法（圖20）。

圖20

只要您滿意你的效果就可以賦予軟硬邊緣（按住Shift+右鍵單擊邊緣模式菜單），例如在腳趾硬邊看起來會很棒和金屬的質感（圖21）

圖21

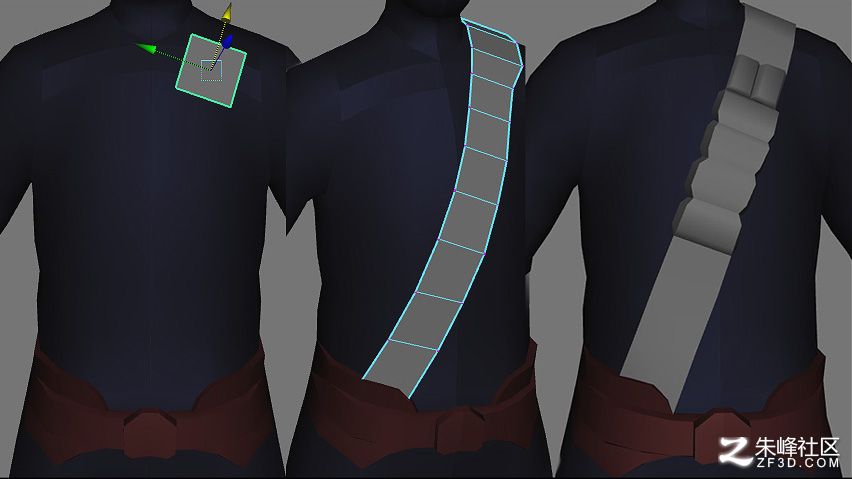

另一種方式來添加新對象是創建一個簡單的原始平面（圖22）。

圖22

創建如下所示，從這開始以同樣的模式進行創建。您需要添加的細節以循序漸進的方式進行添加�，F(xiàn)在是時候讓我們皮帶有自己的層。它還可以幫助你隱藏對象打開和關閉（圖23），以及進行透明度的切換。

圖23

 我有兩個顯示器，我把概念圖放在我的第二個顯示器（圖24）上作為參考。

圖24

我使用我已提到過的工具來模擬風衣的制作。我需要合并在大衣額外的多邊形，因?yàn)樵谙乱徊轿視?huì)添加以上這一個相似的衣服（圖25），另一種風衣平面效果。

圖25

我添加制作脖子上的衣領和背面的風衣。在這之后已完成我需要的風衣模型，我可以刪除身體網格和原始背面的多邊形。我還要?jiǎng)?chuàng)建硬邊（圖26）以強調衣服的褶皺。

圖26

現在的時間用來制作手部的模型。我開始使用一個簡單的網格，先制作拇指和手掌。我用過box立方體制作手指。我添加指節分段，并添加額外的循環邊。之后我復制手指三次并且通過縮放和移動連接這些手指到手掌上（圖27）。

圖27

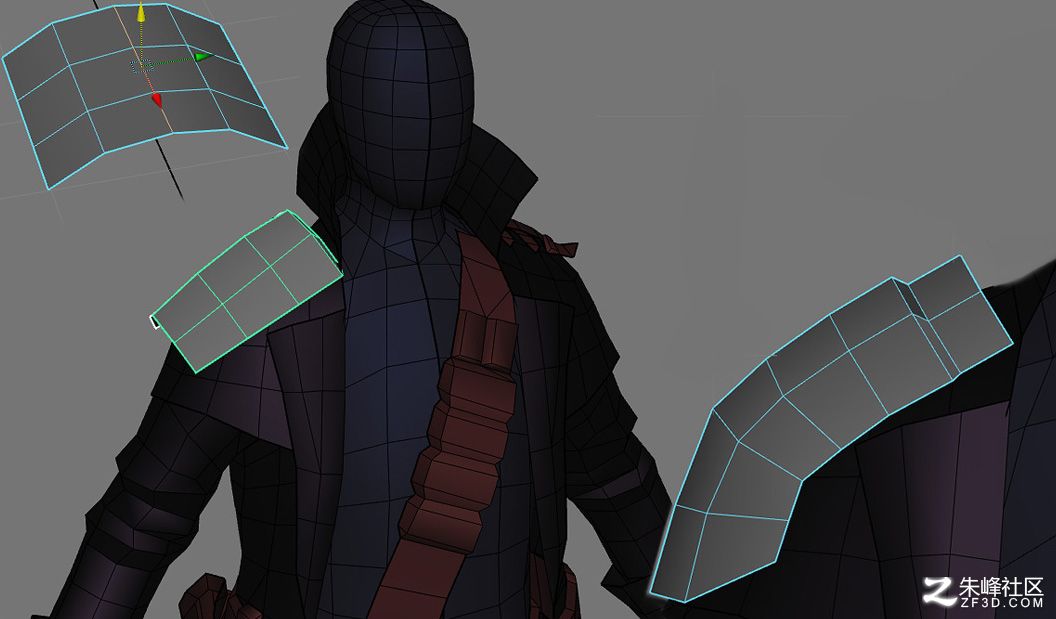

下面是一個簡單的護肩（圖28）模型制作。

圖28

下面開始制作帽子模型，帽子是通過一個簡單的圓柱體模型經過縮放和拉伸制作完成。我還用分割多邊形工具添加新的頂點上帽子邊緣，因?yàn)樗�太棱角分明（圖29）。

圖29

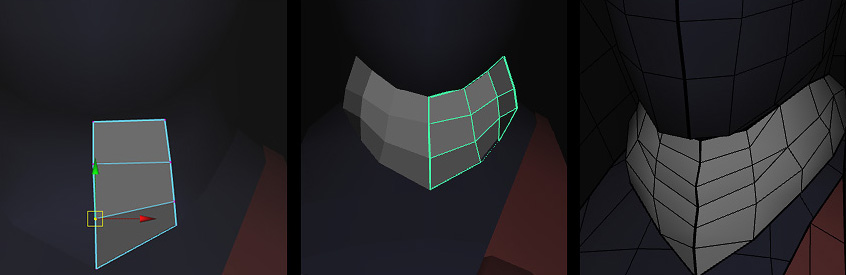

我開始使用平面制作頸部的圍巾（圖30）。

圖30

 下面是工作流程是用于制作角色左右手。正如你在下圖中看到制作左手的方法。我用網格制作兩只手部，但根據這個概念設計圖，它應該是有點厚。肩部和手部的裝甲形狀大多數的細節是在之后紋理繪里完成，注意以硬邊顯示形式（圖31）。

圖31

 另一件事要記住的是多邊形面的數量。每一個人物模型主要部分是頭部、肩部和軀干的上部。尤其是在游戲中以第一和第三人稱視角觀察。每當人們看到角色，他們自己的視線會注重在頭部區域。所以如果你還有更多的的多邊形可以添加，不要猶豫使用它們?cè)谶@一領域（圖32）制作一個不錯的平滑輪廓。

圖32

然后我去做配飾部分所有的細節以及每個部分所占的比例。我創建了一個平面，我通過概念設計圖在后臺創建此附件。

這種類型的概念是很容創建出模型。我創建了一個平面模型和指定的概念作為紋理。您可以在圖層選項的不透明度進行切換，因?yàn)槲仪懊嫣岬交蚴褂肵射線模式（在菜單按鈕上的視窗窗口的頂部）。我使用一個網格做了步槍的模型，但它是單獨制作出槍帶。我盡量在擠出之前就計劃好的所有的邊緣形。擠出后，我縮放了該區域，并增加了一些細節。這是一個非常簡單的方法來制作較低面的武器模型（圖33）。

圖33

以同樣的方式來制作分散槍模型。我剛剛擠出用于上面部分（圖34）不同的邊緣。

圖34

 現在的時間你可以建立一個漂亮的模特，人物的臉部所有的魅力將在此時完成。我總是特別注意制作頭部模型。不要太偷懶一定要修復看上去錯誤的形狀。我的基礎模型并沒有任何三角形面，只有四邊形因?yàn)槲覍��?dǎo)入到ZBrush中進行細分，如果出現三角形面后可能會導致項目中角色拓?fù)涑霈F(xiàn)問題（圖35）。

圖35

以下是我完成的所有最終低級別模型效果，在下圖中我以將它們拆分?jǐn)[放好（圖36）。

圖36

好了，我完成了第一章低面數游戲角色模型的制作，感謝你的閱讀！希望對你有所幫助。
