利用3DMAX教你繪制舊工廠里的秘密

介紹

這個項目，我?guī)啄昵熬瓦M(jìn)行創建過，但它不會改變到超過最初的設計草圖，制作該圖像的第一個想法只是想創建一個生銹的舊工廠，有一個神秘的隧道在該工廠中。

本作的目的是向你展示我的工作流程，并解釋圖像創建過程中的一些步驟;它不是一個教程，你可能不會學習到像其他教程的東西。所以，如果你想獲得一些有關步驟的詳細信息，可以隨時給我留言，我會盡我所能回答。

概念設計和初步場景草圖制作

我得到了我的第一個想法后，我做了一個快速的草圖，可以使用簡單的畫筆和一些基本的紋理在Photoshop中繪制出你的草圖。有時候，我也會在紙上繪制出草圖效果，然后，我在Photoshop中為草圖添加顏色和陰影（圖01）。

圖01

最初的草圖作為起點，然后，在3ds Max中構建場景。利用這一概念草圖效果，我在3ds Max中創建一些基本形狀。我相信，在這個階段最重要的是在場景中要確定大體形狀模型，因?yàn)檎麄�(gè)場景將是圍繞這些形狀構建的。相機是另一個重要考慮的因素，因?yàn)楝F(xiàn)場是從攝像機視點創建出來的，所以你只需要?jiǎng)?chuàng)建攝像頭看到的部分。這時候也是需要一些基本的燈光和定義一些材料......對于這個形象，我做了兩種材質：金屬或磚瓦材質的效果。那么我指定材質給所有模型對象（圖.02）。

圖02

3D場景創建完成后，是時候開始細節的創建。我將創建出具有很多細節的場景效果，它可能需要長達幾個星期。

細節建模

在該階段，我進入細節的模型創建。幾天后模型細節創建效果（如圖3）如下。

圖03

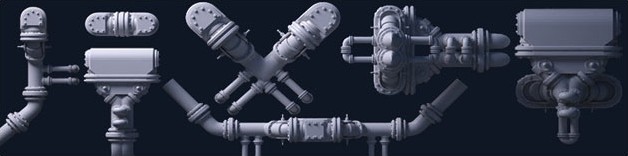

我通常使用編輯多邊形創建模型，使用一個立方體，圓柱體或其他對象開始創建細節的模型，下面是一個例子的（圖04）模型效果。

圖04

當我在創建細節部分的模型時，我平時會做一快速的渲染圖片，然后，使用Photoshop做一個快速的形象草案繪制，這些繪制看起來很簡單，但它給我提供了一些區域細節的視覺參考（圖05及圖06）。

圖05

圖06

在我滿意的建模階段，我為場景制作出了紋理和照明。模擬一些形狀的紋理和照明效果。

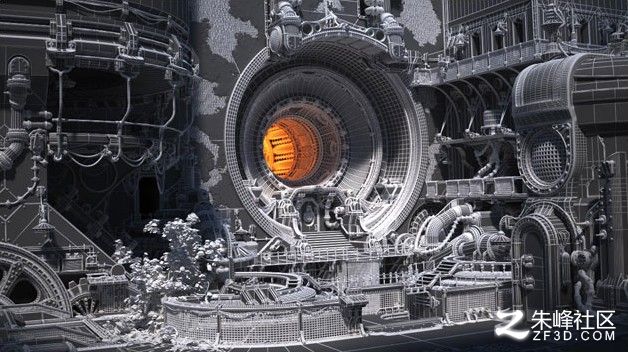

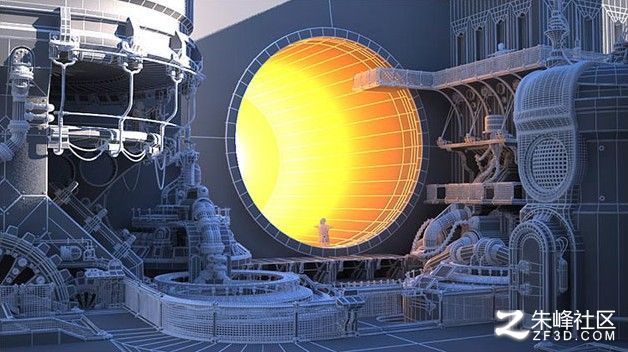

最終的模型看起來像這樣（圖07）。

圖07

背景墻上是一個混凝土磚的3D模型。對于磚我創建了一個multisub材料有三個不同的變化和應用材質磚模型。

紋理和材質

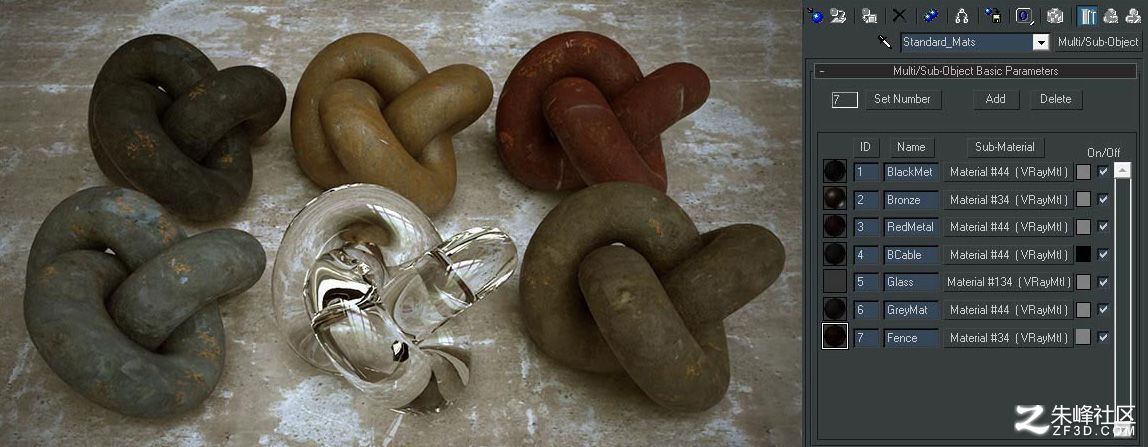

這里沒有什么特別難的;我使用VRay材質。我通常不使用其他任何的材質，除了這些材料，因?yàn)槟憧梢宰龀瞿阈枰�的幾乎所有的東西，我通常工作是建立1 MultiSubobject材質和幾個不同的材質，這將在場景中使用。對于這一幕都是一些基本金屬材質，如黑色，紅色和灰色噴漆的金屬表面，然后像青銅，玻璃和一些基本的混凝土（圖08）。

圖08

對于UV坐標，80％的時間我使用UVW貼圖修改方框制作UV貼圖。使用multisub材質和Box UV貼圖，它很容易結合材質的表面上（圖09）。

圖09

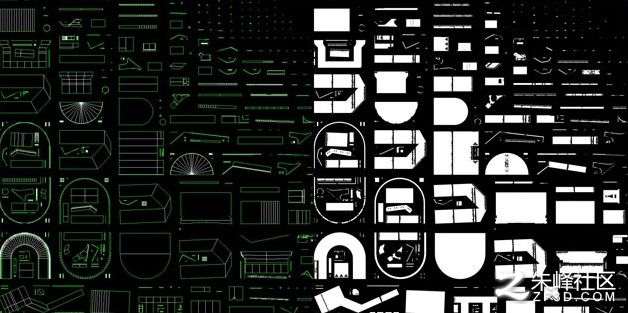

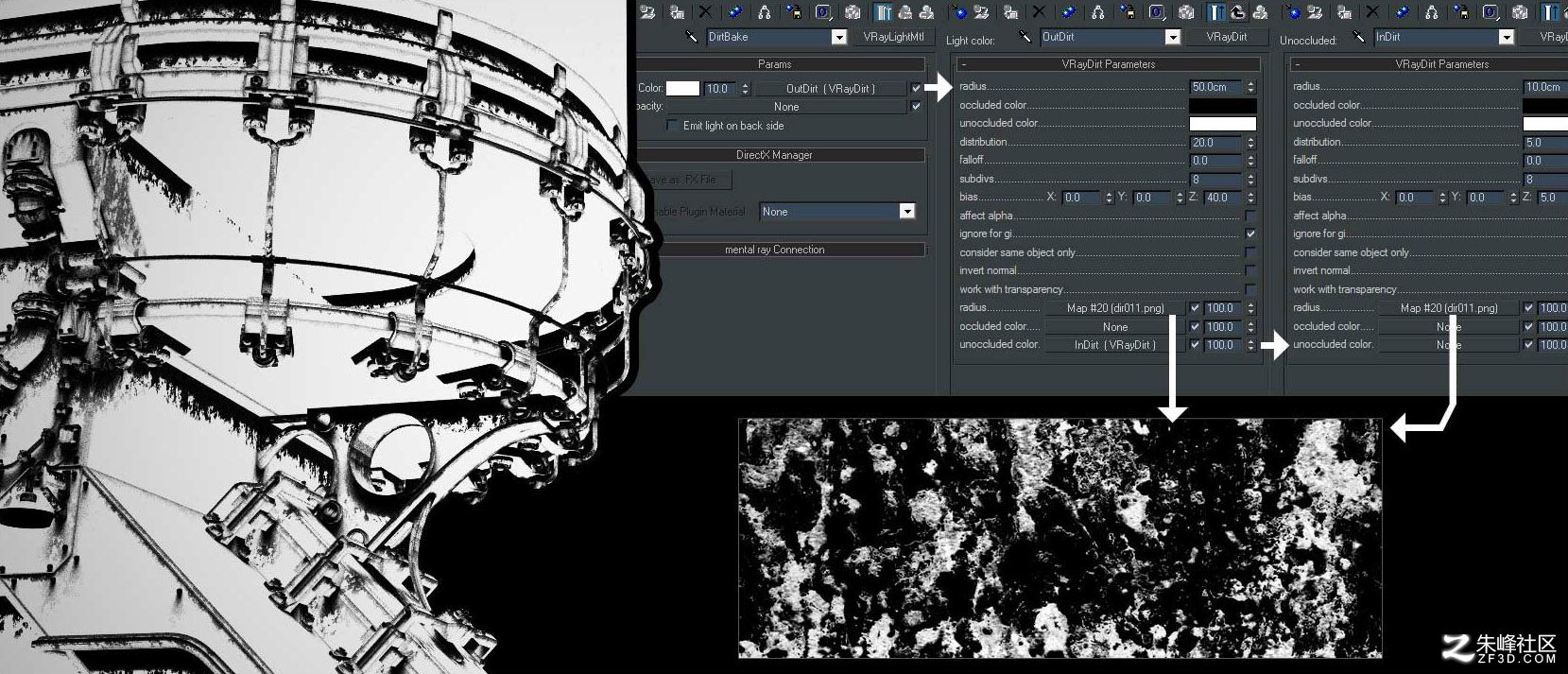

我創建了一個材質設置烘焙的污物進入該對象的邊緣。我烘焙污垢到一個單獨的文件夾，并用該圖像驅動混合貼圖，結合黑色漆生銹的零件給油漆風化的效果。

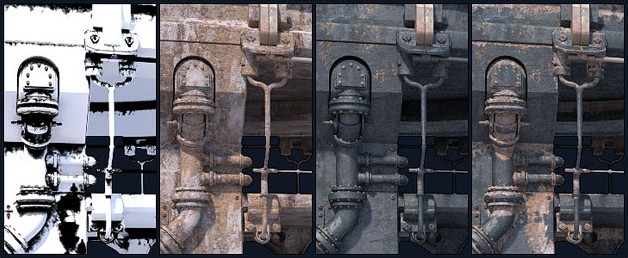

該材質設置烘焙和紋理的構建可以在圖10 - 12看出。

圖10

圖11

圖12

照明

照明使用VRay的陽光和一個VRay的光反應器完成。這是一個非常簡單的設置。

照明是高度依賴于材料，這就是為什么在最后我切換到一個完全不同光源位置（圖13 - 17）的一大原因。

圖13

圖14

圖15

圖16

圖17

渲染

對于渲染我使用VRay渲染器。

最終渲染在5k的分辨率，但所有以前的測試渲染分別在2K的分辨率。對于2K的分辨率，VRay渲染大約一到兩個小時，這是相當快的。

后期制作

后期制作處理始終是形象創建過程中一個重要組成部分，下圖是進行后期處理的效果（圖18）。

圖18

如下是最終圖像（圖19）。

圖19

結束語

我的制作完成了，感謝你的閱讀，感謝朱峰社區www.zoombooms.com。謝謝！
