3DMAX制作汽車模型的教程

介紹

有一天，我在辦公室畫了一個概念效果的汽車圖。我的同事來找我，問我的形象和我如何去使用它。我說，那只是為了好玩，但他隨后告訴我關于第五屆標致設計大賽即將開始，并說我的草圖 - 有輕微改動后 - 可能會適合參加比賽！我仔細看了比賽的主題和規則，并認為我將能夠按時完成。在我的同事支持下，我開始繪制出新的汽車效果圖，收集更多的信息為制作模型做準備。我用3ds Max、V-Ray和Photoshop軟件來完成這個項目。

在3D制作開始之前

第五屆標致設計大賽的主題是“創建一個概念車，其目的是在未來城市中的發展，同時保留了21世紀的核心價值觀。這些項目應承擔標致的文體規范，并且必須包含以下四個方面：環保意識，社會和諧，互動的流動性和經濟效率。

因此，汽車必須要快的速度，靈活，安全，......等等具有這些綜合性能，會對其外部的樣子有很大的影響。

當你啟動一個項目，應具有盡可能多的參考材料。我有大約250張照片的其它概念車，也包括后視圖，室內設計等。

創建模型

創建模型時，我需要做大量的在建模過程中的修改，我總是試圖讓我的初始目標盡可能簡單。這樣我可以簡單地將任何部位周圍，增加細節和移除任何不必要的部分，只有當我很滿意我的大體模型時，我開始制作詳細部分的模型。

在這個項目中使用標準的建模技術創建模型;我也用了PolyBoost插件和我自己編寫的一些插件。我會強烈建議大家使用快捷鍵進行模型的創建，或使自己的四元菜單系統。即使你只是保存每個命令半秒，這些加起來，你最終會更早達到同樣的效果！

一個復雜的問題是打破曲面。我使用幾個多邊形網格平滑，使曲面、拆卸部件和添加額外的細節。我想制作出詳細表面效果，加網格光滑修改，一切都變?yōu)榭删庉嫸噙呅巍Ｈ缓�，我結合“網格平滑”幾何部分與原來的一部分，剩下的細節只有在它被需要時才進行制作。畢竟，我制作出了一個漂亮的光滑表面（圖01 a和圖01 b）所示效果。

圖01a

圖01b

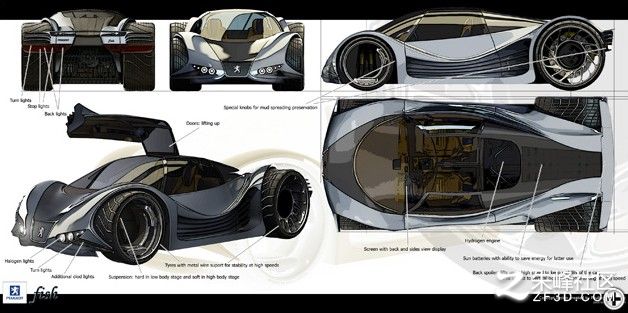

在建模過程中，我也解決那些可能看起來奇怪的或令人難以置信的所有邏輯問題。例如，我把3D人物模型放在車內，并檢查是否有足夠的空間，另一件事是制作通過車內的空氣口。它首先在前面進入網格模型，然后冷卻散熱器位于前罩的后面�？諝馔ㄟ^(guò)側圓弧它被再次冷卻后，用另外的空氣使它冷藏主發動機（圖02）。

圖02

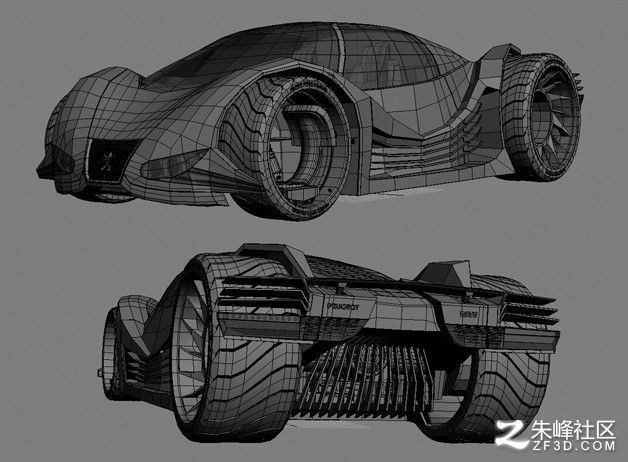

建模部分完成（如圖3）后，我就開始為模型做了裝備。我這樣做的原因是，這樣我可以顯示汽車的移動能力，也是在后來使用制作動畫效果。

圖03

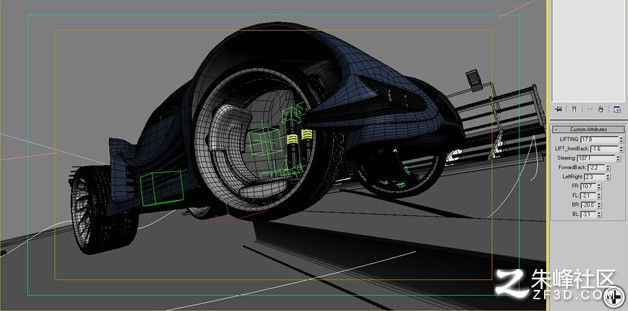

我的設備包括了起重，轉向，移動向前/向后，旋轉左/右，反轉前/后，以及對每個車輪的液壓。我后來還增加了一些額外的控制來打開門，一回?cái)_流板（圖04）。

圖04

材料，燈光和渲染

幾乎所有的汽車陰影所用的材料為程序材質。我的貼圖僅用于內部布料和皮革。在我看來，沒有必要使用在模型外表，并添加一些污垢在車輪或類似的地方。我以為我的概念車最好的表現是在潔凈棚里渲染出干凈的效果，在這里你可以看到車的形狀。

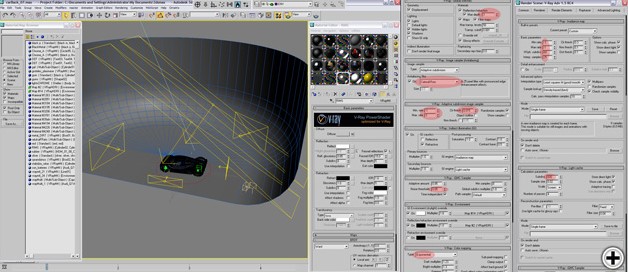

照明包括了一個關鍵的射燈，兩側VRay的燈光和四大反射燈未照亮現場。我還在環境的插槽使用鍍鉻HDRI圖。對于渲染，你也許已經注意到了，我用的是V-Ray渲染引擎，你可以在圖05看到我的燈光設置。在這里，我也概述了我付出最多的時間，以設置渲染參數。

圖05

這些是額外的渲染元素：

無光澤陰影 -調整的力度和陰影顏色;

自發光 - 在后期制作階段光暈添加到燈光;

高光 - 調整閃耀的強度，或添加一些光澤;

ZDepth - 要添加深度增加在圖像上;

RenderID - 在Photoshop中選擇和調整圖像的不同部分，

所以我把我的圖片導入到Photoshop，進行了色彩校正是作品有了一些變化，這里是我的最終圖像（圖06）效果之一。

圖06

這里是另一個渲染（圖07），我只使用一個按鍵指示燈 - 沒有反射面。在HDRI代表我想的創作呈現的照片。

圖07

而最后一部分（圖08）放置在3D環境中，我的朋友給我的環境圖。我只作了一些修改的幾何形狀，改變了照明和調整一些環境紋理效果。

圖08

我的制作完成了。在此，感謝您的關注，我希望您喜歡這篇文章。如果您有任何疑問，請隨時給我留言。謝謝！
