Maya真實再現阿斯頓馬丁V8

　　這個模型原本是幾年前作為學校作業的其中一個階段，那時在模型制作上花費了很大的功夫。在當時覺得模型已經可以拿出來見人之后我本以為會再也不用見到它了，當然與之相比我還有很多不想再見到的令人頭痛的并且沒有完成的太好的模型。但不管怎樣，之后我也想要再次將這個模型完全化來作為我作品集里面的其中一頁。如今再次審視這個模型的時候我發覺了很多錯誤需要修改，這些錯誤在當時我并沒有發覺到，所以幾個月前我重新調出這個小項目，然后重新調整了模型、材質以及任何一處需要修改的地方。

　　想要制作更好的渲染效果。首先我要使用HDRI環境貼圖作為背景環境渲染，然后使用展會或廣告工作室拍攝效果圖時所用的燈光效果。

　　在把注意力轉移到材質渲染上之后，對于模型的關注就可以暫時忽略了。在網絡上你們可以找到很多關于汽車建模的教程，所以在這里我只大致的概括一下。

　　【模型】

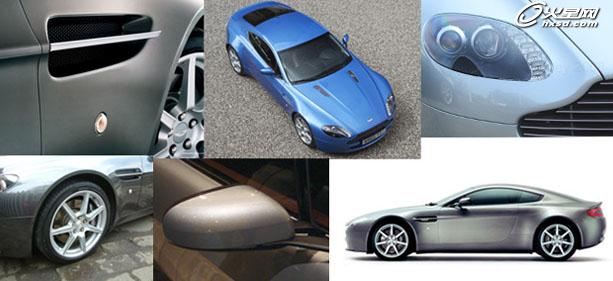

　　每當開始一個項目之前，我會找很多參考圖片，包括車身整體的或局部的特寫圖片，從中可以汲取很多靈感，當然也可以為你的模型提供更多精準的結構。對于我個人來說，我認為參考圖片對于模型師來說非常重要，這也會幫助你更快更好的完成整個項目。

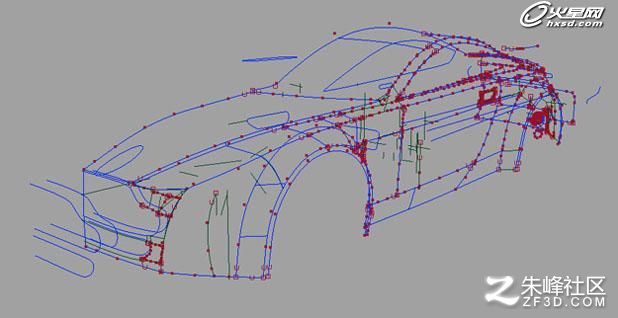

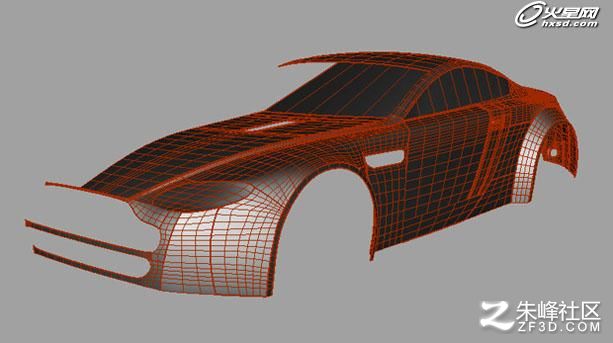

　　首先使用CV曲線將汽車的框架勾勒出來，這些用來在后期創建Nurbs平面。這一步非常重要的一點就是必須要保持線段之間是閉合的，也就是每條線互相的鏈接點都必須是吸附在一起的，這樣才能保證創建出來的Nurbs曲面保持很好的拓?fù)浣Y(jié)構，當然還有一點就是每一片Nurbs平面都要是四邊的。

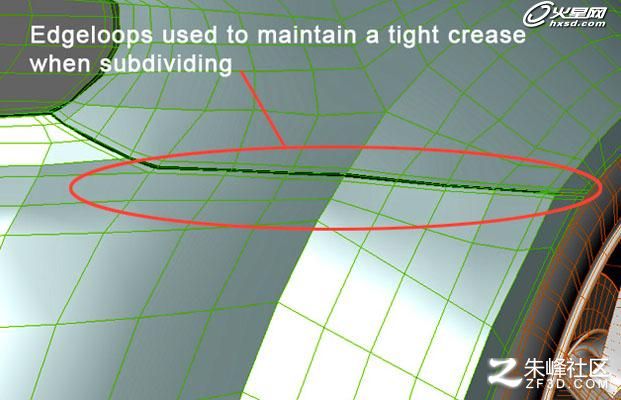

　　外形制作好之后，把Nurbs曲面轉化為Polygon模型來調整細節。比如在接縫處增加一些線來保證每片壁板的整齊。同樣用Polygon制作后視鏡、雨刷、輪胎等等零部件。當然如果你也可以使用Nurbs制作這些也絕對沒有問題。

　　【材質】

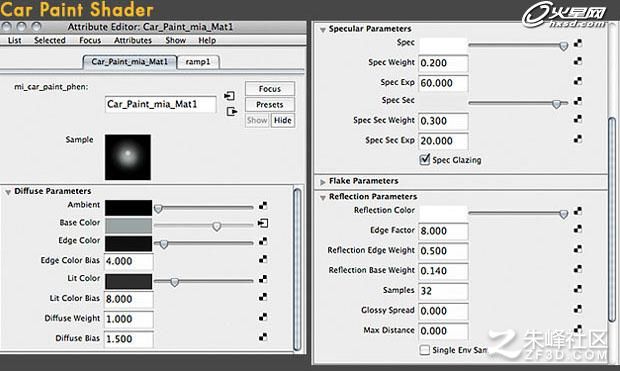

　　在車子大致組合完畢之后，我就開始在材質渲染上投入精力。對于車身部分我使用了Mantal ray材質菜單下的mi_car_paint_phen材質球，在這上面調節不同參數然后做了很多次測試，比較好的方法就是每次只調節少量的參數，利用多次渲染來達到最終效果。這之中如果我比較喜歡其中一個效果，我會把這個材質球復制出來一個，然后在復制的這個上面再做其他修改，這樣可以保證如果后來修改的效果我不喜歡的話還可以返回到上一步。

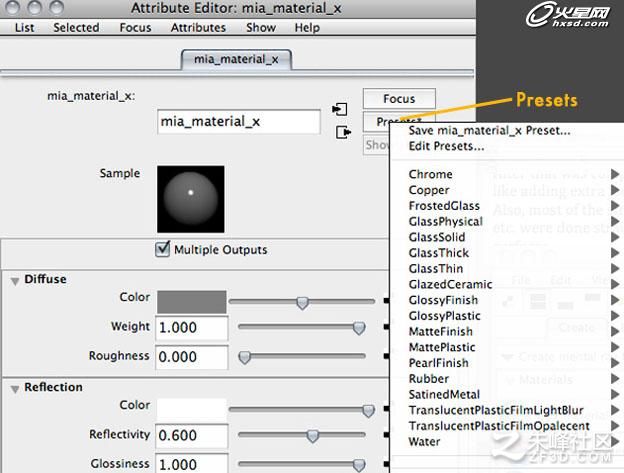

　　對于輪轂、窗戶、車燈這些基本上都有反射和折射的部分，我使用的是mia_material_x材質球。一旦你對具有反射折射的材質有一些了解之后，你就可以舉一反三調整出很多其他效果，例如玻璃、塑料、金屬等等。材質球自身也帶有一些材質屬性的預設，當你無從下手的時候也可以利用一下這些。

　　【燈光】

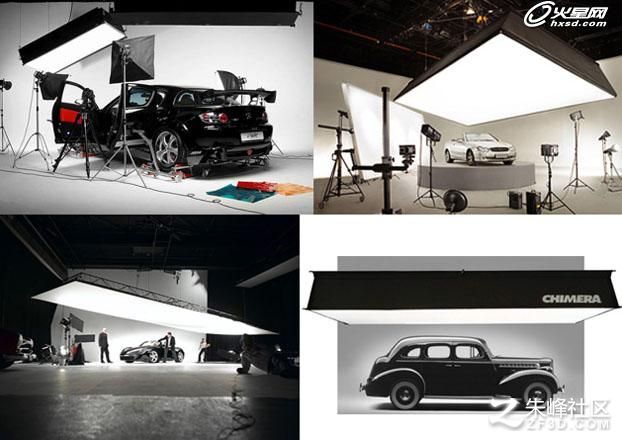

　　現在我的注意力轉到如何給這輛名車打燈，這也是當初我將這個舊作重新翻出來的主要原因。在看過需要很棒的汽車渲染圖后，我發現它們都是根據真實的攝影工作室的布光原理作為參照的。如各位所見，每一套都是根據不同風格類型和背景決定的，所以這里沒有“萬能之匙”可以應對所有的情況。

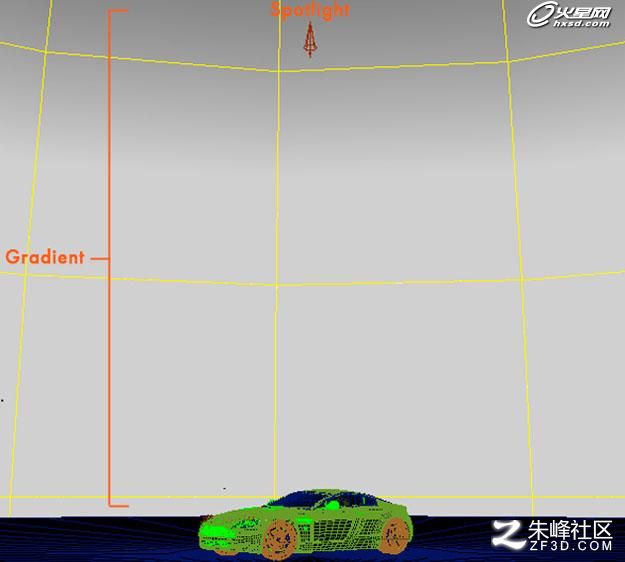

　　為這一步我在網絡上進行了許多資料的搜索和研究，包括一些3D論壇和教程。利用環境燈、平面燈光和HDRI環境貼圖等等做了很多測試，最后我決定使用相對比較簡單明了的方法也就是試用黑白漸變的燈光來營造環境。這是一種比較容易達到滿意效果的方法。除此之外，我還增加了一盞比較柔和的聚光燈在車的頂部用來照亮車身范圍。

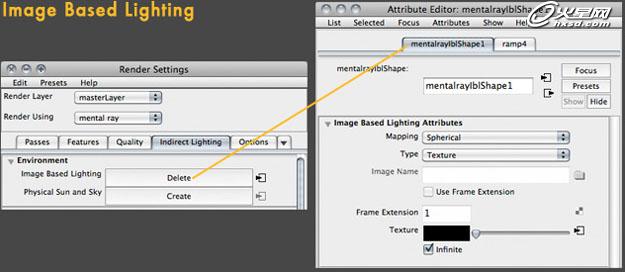

　　關于渲染漸變色，首先打開渲染器設置在Indirect Lighting次級光源標簽下的Image Based Lighting圖像默認燈光上點擊Create創建。（確認已經切換為mantal ray渲染器）

　　然后到材質球上進入Texture紋理設置創建一個Ramp。這一步最重要的是要在顏色的HSV之中V這一項上的數值要是超過1，這樣才能保證白色地方的亮度足夠。

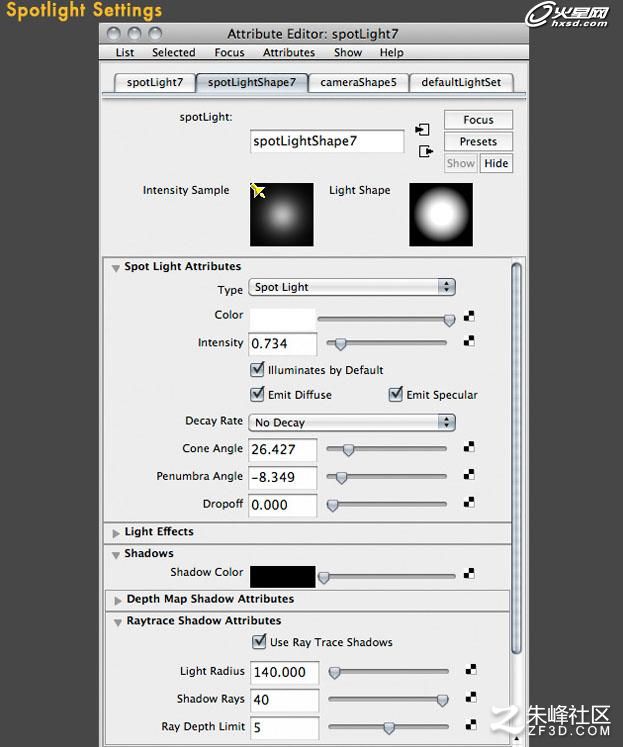

　　就聚光燈而言，要將它的位置遠離車身，這樣才能保證光線的投射方向盡量保持平行，就像平行光一樣，這樣可以避免照亮區域邊緣的明顯的分隔線。強度降低和柔和的陰影追蹤。

　　【渲染】

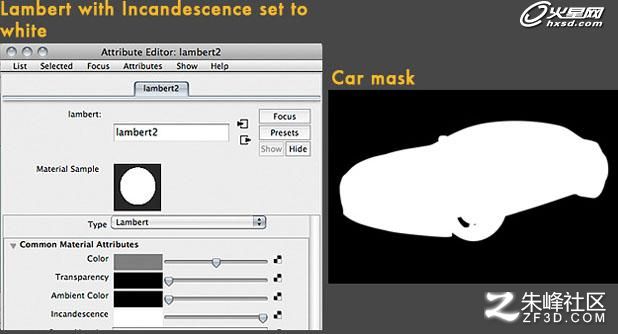

　　渲染效果由兩部分組成：一部分是車身，另一部分就是地面陰影，也就是車投影到地面的圓柱狀略灰色區域。在車的渲染層中加入場景中的所有物件包括地面，然后以車自身渲染出一個遮罩，這樣后期可以使它從背景脫離開。對于遮罩層我刪除了地面，然后給車添加了一個白色的Lambert材質，這樣渲染出來的效果就是只有車身外形的白色通道。

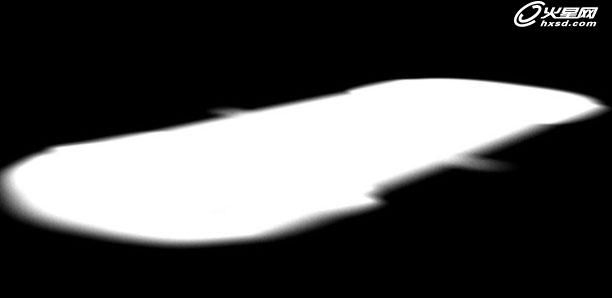

　　在陰影層我在地面使用了Background背景材質球，這個材質球可以捕捉到車下面的陰影形態，而且它的優勢在于可以不把地面也一起渲出來，只提供影子的形態并保存為帶有Alpha通道的Tga或Tiff格式圖片。渲染前我把車身模型設置為渲染不可見，或者也可以給車添加Lambert材質然后在Matte Opacity上使用黑洞材質，這樣可以只渲染出沒有被車遮擋的影子的部分形態，但是我想要渲染的是完整的影子，因為我要在PS中為影子和車的交界處添加一條很細的白色溝邊。

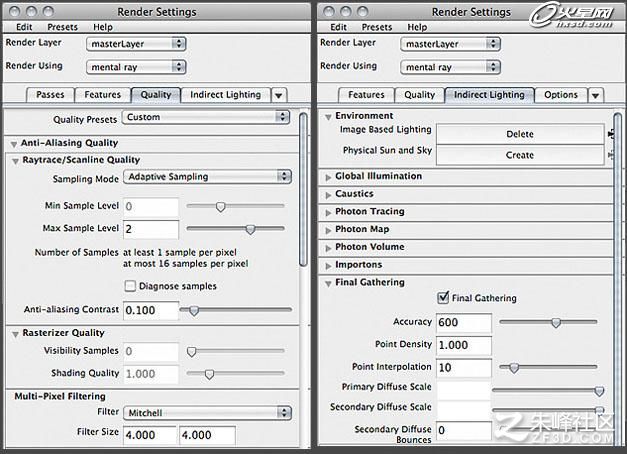

　　關于渲染設置見下圖的參數，其中Final Gathering精確的設定為600，還有重要的一點是要將Multi—Pixel Filtering選項從BOX模式切換為Mitchell，這會使邊緣更加干凈整潔。

　　【合成】

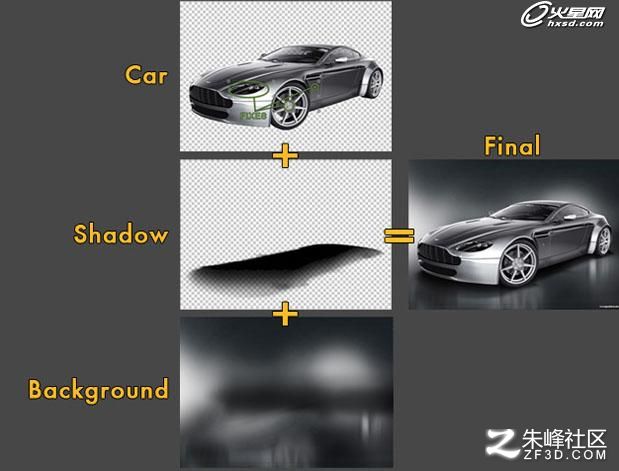

　　我在PS里面進行的最后的合成。這一步很簡單，只需要渲染出來的通道圖和先前繪制好的背景圖就OK。當然，我在后期稍微調整了一下顏色對比和色階。在其他項目中給渲染圖的調整也是用這種方式。在渲染的外形基礎下你可以看到我還增加了一些小元素，比如在車前燈處增加了反射效果，這樣可以看起來觸感更好。然后我還稍微提亮了輪轂、前面的方向燈和擋泥板，當然這些也可以在Maya中進行調整和修改。但是對于目前的圖片狀態來說更加容易增加或刪減效果，尤其是車前燈的反射光，同樣的效果在Maya中還是要經過很多次的調節和測試才能達到。所以我認為現在這種方法是最有效的。很多專業的渲染師也會在PS中進行大量的調節，當然這并不是一件壞事，而是將自己的作品得到最滿意的一種有效方式！

　　最終的效果圖完成。作為結尾我想說，從三維建模到后期合成我學習了很多，這其中每個階段都是完全不同的。模型需要足夠多的觀察力和研究物體構造的耐心；材質方面需要理解思考各種不同的材質效果，由什么做成，在燈光下是何種反射方式以及它們的屬性等等；燈光方面則需要花費大量的耐心來做細微的調節和多次測試。渲染和合成是最后一步，在這一步里要想方設法把之前的成果最大化的表現出來，做到夠棒夠炫。希望大家能從這個教程中學到自己想要，謝謝各位的觀看。
