導言：大家好，很高興在這里分享我的作品和制作過程。我一直都很喜歡影視動畫作品里有氣勢、宏大的場景。最近無聊翻看網頁時看到了一幅國外作者的CG作品，感覺這就是我印象里的那種場景。于是我也想利用現有的知識，制作一個類似的場景�！恩汪u之城》這個作品，涉及到了建筑，自然景觀等模型和貼圖的知識。后期合成的知識。以及燈光的布置方法。

（本文制作圖可點擊小圖查看大圖）

使用軟件：3ds Max、Maya、Vray、ZBrush、Photoshop、unfold3d

個人簡介：

姚盈舒，女，CG制作愛好者。個人作品曾獲全國三維數字化創新設計大賽全國總決賽數字表現（文化創意）方向一等獎。

參考素材的收集

就這幅作品來說，收集的參考圖片需要從以下角度考慮：（如圖01--08）

1、模型。這幅作品我收集了很多圖片作參考。如歐式園亭、熱氣球、峽谷地形、石頭、古希臘和古羅馬建筑等。

2、色彩和光影。收集了很多類似的氣氛和光照陰影方面的圖片。

3、后期背景合成。天空，遠山，月亮，云層，鳥群，平原等圖片素材。

4、整個場景所需要的一切貼圖的素材。都是在素材貼圖網站尋找的。

模型的制作

山體模型的制作

首先在前視圖中繪制山體的輪廓線。（如圖09）

添加擠壓命令。（如圖10）

將模型塌陷，進入邊編輯模式，選擇側邊，按住shift移動邊線，并重復這個過程。（如圖11、12）

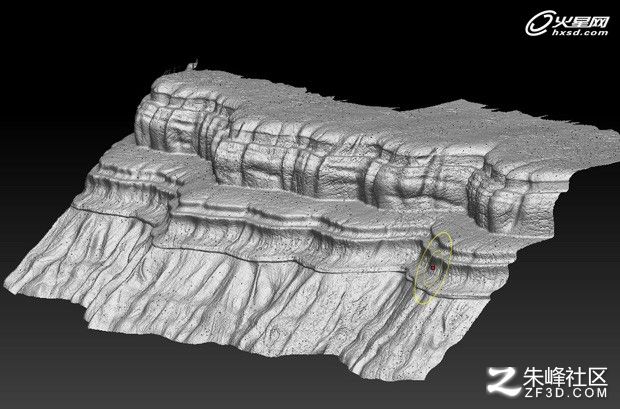

這樣山體的基本形狀就建立完畢了。然后再運用軟件unfold3d進行山體UV的快速劃分。導出OBJ格式，將模型導入ZBrush中進行細節的雕刻。（如圖13）

完成高模后，將模型降到最低級，導出obj格式，并利用ZBrush烘焙法線貼圖。（如圖14、15）

園亭模型制作

這個模型非常簡單，就是以一個圓柱為初始模型，轉化成可編輯多邊形，刪除底面，通過擠出、移動、縮放等基礎操作，很快就能建立出涼亭的基本構造。（如圖16）

我個人習慣用Maya拆分UV。這個模型的UV非常簡單，只是采用簡單地平面，圓柱映射方式，在對其UV進行布局，結果如下：（如圖17）

建筑模型的制作

由于建筑模型是遠景，所以建筑模型不需要制作過多的細節。建立如下box，并轉化為可編輯多邊形，并刪除多余面。（如圖18、19）

移動頂點調整外形，并創建出多余的面。具體操作為：進入面級別，點擊右鍵，選擇Create。（如圖20、21）

使用擠出命令對選中面進行擠出，并給模型倒角。（如圖22、23）

用類似的方法進行細化，對稱之后，為其添加彎曲修改器。結果如下：（如圖24）

用同樣的方法，參照照片的建筑風格，制作出更多更豐富的建筑物，如圓頂、柱子，并進行大量復制，建筑分布根據構圖確定。結果如下：（如圖25）

樹模型的制作

近景樹模型是運用3ds Max插件——樹木風暴中的樹庫模型，進行簡單設置擺放得到的。（如圖26）

遠景樹模型只是很多的面片，利用透明貼圖得到的效果。（如圖27、28、29、30）

最后進行構圖和各種物體的比例，對各個物體進行擺放。模型就基本制作完成了。（如圖31）

貼圖的繪制

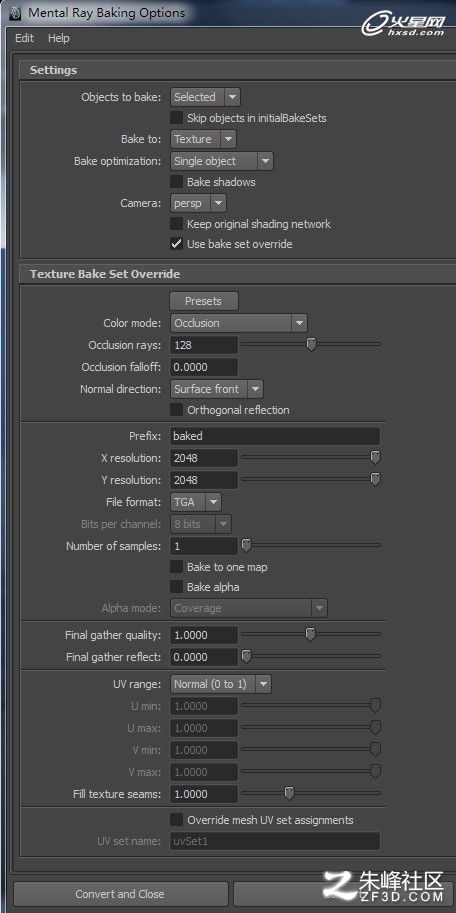

畫貼圖之前，先要收集需要的紋理素材。這個場景，需要很多石頭、墻壁、樹、土、山的紋理貼圖。收集所需要的素材。接下來在Maya中分好UV之后，就可以進行AO的烘焙了。（如圖32、33）

然后在PS中進行貼圖的繪制。（如圖33）

其他部分的貼圖繪制方法是一樣的。我們得到了漫反射貼圖之后，在經過簡單處理，就可以得到高光貼圖。（如圖34）

在3ds Max中進行簡單的質感調節，貼圖就基本完成了。（如圖35）

燈光的布置

這個場景的燈光比較簡單。

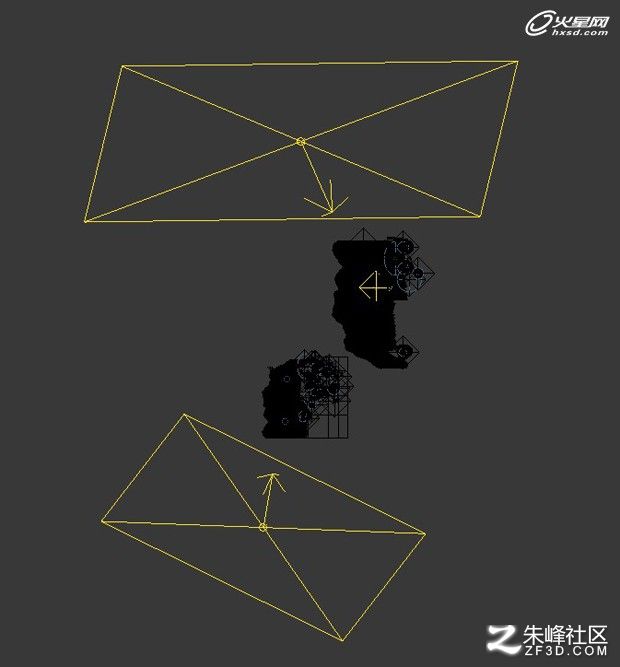

為了照亮亭子的一角，我采用一盞vray平面光作為主光源，五盞vray平面光為輔助光源。一盞3ds Max自帶泛光燈作為手中拖著的光。（如圖36、37）

為了照亮建筑群部分，采用一盞vray平面光為主光，一盞vray平面光為輔助光源，以及32盞泛光燈作為建筑群中星星點點的燈光。（如圖38、39）

全部燈光系統：（如圖40）

燈光結果：（如圖41）

大氣的制作

這個場景采用3ds Max自帶的霧效來制作大氣。（如圖42）

最終渲染結果：（如圖43）

后期的合成

最后，渲染出多通道，來輔助最終的后期合成。（如圖44、45）

在PS中進行合成和校色。（如圖46）

這個場景就制作完成了。希望大家能喜歡。（如圖47）
