三維靜幀Stone Cold角色制作解析

導言：看到這幅作品你會想到誰？是不是想到了WCW比賽的冠軍Stone Cold呢？聰明如你，這幅作品的人物設計靈感就來源于摔跤運動員Stone Cold，作者許羿為了展現有點暴力美學的硬漢角色，為角色重新設置了服裝、武器、場景、氛圍等元素并搜集了大量的參考資料，究竟這幅作品是如何制作完成的呢？作者在創作過程中又會挑戰哪些技術難點？欲知詳細制作步驟，請進入我們本期的教程案例欣賞。（本教程制作圖，可點擊小圖看大圖）

作者：許羿

作品Stone Cold曾入選cgtalk、cghub、zbrushcentral、3dtotal首頁和畫廊。

Stone Cold作品概念設定

在創作這幅作品之前我一直想表現美式的暴力美學的主題，碰巧那段時間接觸到美式摔角項目，于是我就想到了去搜尋一些摔角運動員的資料。首先要為作品設計人物，我想安排一個強壯有力的硬漢形象，首先想到的是WWE的前著名摔角手和演員Stone Cold Steve Austin，他過去的比賽和演過的電影都給我留下過深刻印象。接下來是場景和氛圍的設計，我希望安排人物站在一個室內的場景，一個幽暗密閉的空間里，有一點陽光照射進來。這個場景可以使倉庫，工廠或者木屋之類，房間里會有一些雜物。我一直比較喜歡美劇《行尸走肉》的場景氛圍，所以參考了一些劇中的場景元素。這些就是作品初步的構思和想法。請先看欣賞成品圖。（如圖01）

搜集參考資料

人物的資料主要搜集了Stone Cold以前比賽時候的照片和演過電影里的劇照，在收集資料的時候盡量多得去尋找，每一張照片都會有參考價值（建模貼圖和燈光，如圖02）

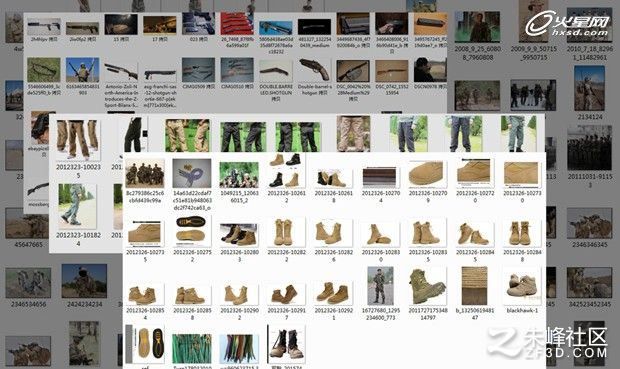

人物的服裝方面主要參考了Stone Cold之前主演過的電影的服裝，在網上搜尋類似的衣服褲子和鞋子，同時尋找了一些槍械的圖片，因為想給人物安排雙手握霰彈槍以表現力量的造型。（如圖03）

場景資料主要搜尋了一些工廠倉庫的照片，另外在劇集中截取了一些圖片作為參考。（如圖04）

模型的制作

在收集整理完參考資料制作模型之前，我心中就已經有了這幅作品的最終效果的模糊印象，包括角色的站姿握搶動作和背景的光線氛圍等，所以接下來的步驟就是不斷地去探索和實現腦海中的效果。

首先進入的是人物基礎模型和場景搭建部分。

搭建一個簡單的木屋場景，導入一個基礎人物模型。（如圖05）

打上燈光和攝像機進行測試渲染，盡量去表現最終想表現的燈光氛圍。（如圖06、07、08）

這是初步的一些燈光測試結果，基本的方向已經確定。（如圖09）

角色的模型我并沒有從傳統的基礎模型開始制作，而是使用ZBrush強大的新功能Dynamesh，使用這個方法的優點是：

1.可以完全不用考慮布線的問題

2.模型的面比較平均可以使用傳統雕塑的方法去雕刻模型

3.可以更好培養自己的觀察能力和模型制作能力。

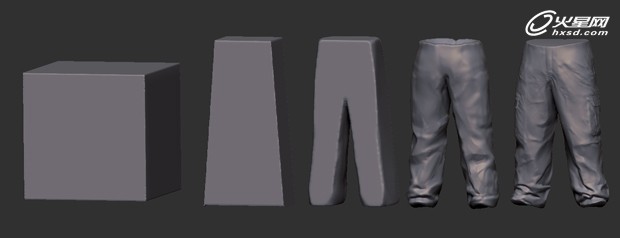

以下是Dynamesh簡單的使用步驟。（如圖10）

以下是角色模型制作過程。（如圖11、12、13、14）

另外模型過程中使用的筆刷工具比較簡單，通常我只使用以下幾種。（如圖15）

角色模型用Dynamesh制作完以后用z球拓?fù)涑善胀ǖ膍esh，分完uv，最終制作完成效果。（如圖16）

以上步驟進行完之后我會先制作場景和物件的模型，以方便角色做pose的時候有參考物體。

場景的模型制作以傳統3ds Max建模方法為主，再導進ZBrush雕刻細節，以下是一些場景和物件模型截圖。（如圖17、18、19、20）

以下進入角色細節雕刻階段，這個階段是最需要耐心的，多找點參考資料非常關鍵。比如角色的臉部和身體的細節就需要找很多真人圖片進行對比參考，以下是使用到的一些筆刷設置。（如圖21、22）

以下是細節雕刻完成后的一些局部截圖。（如圖23、24）

接下來把角色加入場景進行調整。（如圖25）

模型全部制作完后可以進行導出，結合到最終渲染我想到的可以選擇的方案有幾種

1、低面數模型+置換貼圖+法線貼圖+凹凸貼圖進行渲染。 2、中等面數+法線貼圖進行渲染。3、用ZBrush的減面插件生成中等面數的模型直接渲染。

在這里我主要使用的是第二種方法：中等面數的模型+法線貼圖，這樣做的原因是：我的作品沒有用到特寫鏡頭，不需要表現超級細致的細節，另外法線貼圖進行渲染速度會比較快，效率高。我讓場景面數盡量控制在200萬三角面以內，否則太大的場景會很影響渲染的效率。（如圖26）

材質貼圖的制作

由于之前已經設置好燈光和攝像機，所以只要繼續微調燈光的屬性和攝像機的位置就能達到比較理想的效果。

渲染使用3ds Max的vray2.0，材質基本上都使用了標準vray材質，以下是一些材質連接圖。（如圖27、28）

下面是一部分制作完成的貼圖。（如圖29）

渲染設置

渲染設置比較簡單，最后輸出的時候同時導出一些對合成有用的通道

以下是渲染參數的設置和用到的通道設置。（如圖30、31）

后期處理

到了作品的最終階段也就是后期處理，這也是最有趣我最喜歡的一個部分，這個環節可以決定靜幀作品最終的成敗。因為這個作品是靜幀渲染作品，所以沒有打算使用AE、Nuke等后期軟件，直接使用簡單快捷的Photoshop。

打開渲染完成的圖，可以看到整體的畫面比較平，質感有點不明確，貼圖過于干凈，顏色比較單調，缺少大氣塵埃效果。（如圖32）

有了以上幾點觀察之后頭腦中會比較明確接下來的工作該如何進行。

首先給缺少高光的部分加入更多的光澤，如加入更多的燈光陰影，添加更多血漬。（如圖33）

使用曲線和色階等功能進行較色，同時對輔助光線進行調整。（如圖34）

添加背景天光以及透過木柵欄產生的光源效果，同時進一步調整光效。（如圖35）

對整體色調進行最后調節，把明暗關系調整得更柔和加入更多大氣效果。（如圖36）

對整個畫面加上景深效果同時使用Looks Builder這個軟件為畫面加上最終處理Vignette、Chromatic Aberration、Film Grain（如圖37、38）

作品總結和結束語

這幅靜幀作品花了我前后將近4個月時間，主要是利用工作之余進行制作，付出了很多艱辛，相信做過個人創作的朋友都會有體會。通過這次制作，我學到了很多關于模型貼圖渲染的經驗。也得到了很多樂趣。

這個創作過程中最大的收獲是創作前期一定要確立最終的畫面風格，在腦海中形成畫面感，然后一步步去實現這個過程，把模糊的概念逐步細化直到最后的完成。在很多情況下3d和2d作品的創作理念都是相通，都是通過光源、色彩、形體、細節等元素去展現作品的理念。

希望我的這個創作過程能提供給大家一個制作的思路，也希望今后再有機會分享我的經驗。感謝這次火星時代給我這個機會來分享我的作品創作過程，同時也感謝花時間觀看這個教程的朋友，謝謝你們。

更多作者信息請登錄www.opop.cghub.com
