C4D玻璃材質表現游刃有余

導言：

       Cinema 4D是一套由德國Maxon Computer公司開發的3D繪圖軟件，以極高的運算速度和強大的渲染插件著稱，Cinema 4D 應用廣泛，在工業設計、建筑動畫、游戲制作、電視包裝、廣告、電影等方面都有出色的表現。本教程通過玻璃效果案例可以了解到如何使用Cinema 4D的貝茲曲線和Lathe NURBS工具制作玻璃瓶，以及玻璃瓶和水材質的制作方法。

        在制作玻璃瓶類的模型時，常規的制作方法是首先創建一個剖面，然后采用旋轉的方式來進行制作。在C4D中也不例外，對于玻璃表現而言，關鍵取決于透明、反射與折射幾項設置，當然燈光、環境、反光板也非常重要。最后就是后期處理，一般會借助于Photoshop進行必要的后期修飾。

制作模型

        01.  打開C4D，選擇Front（前）視圖，直接將隨書配套光盤中的“DVD9scene3.2 材質表現_玻璃C4D efglass.jpg”圖片拖入當前視圖作為參考，或者按Shift+V鍵打開視圖配置面板，切換至Back（背面）通道，然后在Image（圖像）里導入“glass.jpg”圖片，如下圖所示。

        02.  接下來進行描繪。從工具欄里單擊Draw a Freehand Spline（徒手繪制曲線）按鈕不放，找到Bezier（貝茲）創建工具，然后沿著輪廓進行描繪，需要注意的是，這里最好繪制一條閉合的雙線，如下圖所示。

         03.  選擇繪制好的Spline（樣條線），按住Alt鍵，從工具欄里單擊Add HyperNURBS Object（添加平滑細分對象）按鈕不放，在彈出的擴展面板中找到Lathe NURBS（車削曲面），單擊執行即可得到一個瓶子，如下圖所示。

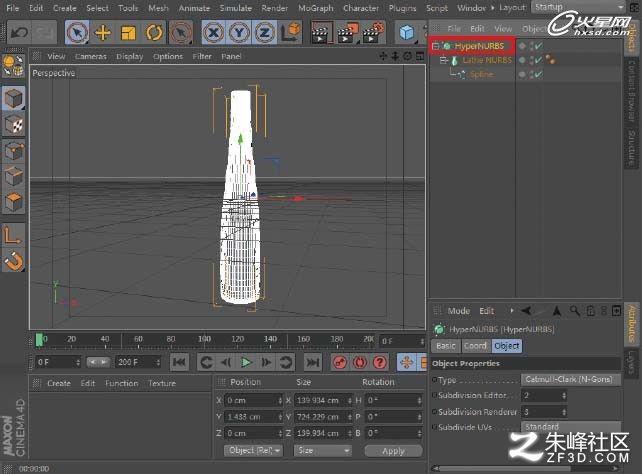

         04.  選擇Lathe NURBS對象，按住Alt鍵，從工具欄里單擊Add HyperNURBS Object（添加平滑細分對象）按鈕不放，在彈出的擴展面板中找到HyperNURBS（平滑細分），單擊創建，為瓶子增加細分，使其更加圓滑，如下圖所示。

        05.   接下來制作瓶里的水，首先將HyperNURBS重命名為Glass，然后按住Ctrl鍵拖曳復制一個Lathe NURBS，并將其重命名為water，如下圖所示。

       06.  選擇water，按C鍵將其轉換為可編輯多邊形，在左側的工具欄中選擇切換至面編輯模式，使用選擇工具從頂視圖中選擇最內側的面，如下圖所示。

       07.  單擊Select（選擇）菜單，此時會彈出下拉菜單，單擊菜單頂部虛線處，此時該菜單會變成活動窗口，如下圖所示。

       08.  在Select（選擇）菜單中連續單擊幾次Grow Selection（增加選擇）命令，這時會選擇更多的面，如下圖所示。

        09.  切換至矩形選擇工具，在其屬性管理器中取消勾選Only Select Visible Elements（只選擇可見對象）選項，按住Ctrl 鍵，在右視圖中取消下部面的選擇，如下圖（左）所示。

        10.  繼續單擊Grow Selection（增加選擇）命令，選擇下圖（右）所示的面。

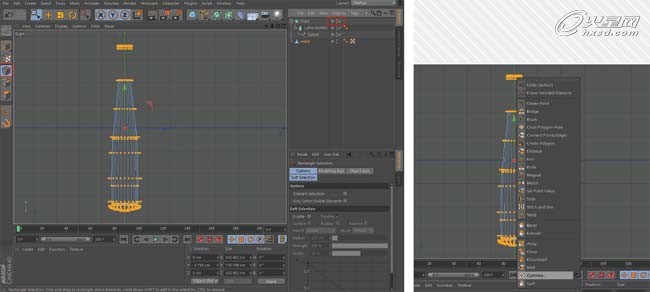

        11.   執行菜單Select/Invert（選擇/反向）命令，然后按Delete鍵刪除這些面，切換至點編輯模式，會發現在瓶子上有很多游離的點，此時為了方便觀察，可以先將Glass對象隱藏，如下圖（左）所示。

        12.  在瓶子上單擊鼠標右鍵，從彈出的菜單中選擇Optimize（優化）命令，如下圖（右）所示，這樣這些游離的點就被清除了。

        13.  切換至面編輯狀態，單擊鼠標右鍵，在彈出的菜單中選擇Close Polygon Hole（補洞）命令，將頂部的空洞補上，如下圖（左）所示。

        14.   選擇頂部的面，單擊鼠標右鍵，在彈出的菜單中選擇Extrude Inner（向內擠壓）命令，如下圖（右）所示。

        15.  拖曳鼠標，得到下圖（左）所示的結果。執行擠壓操作是為了給頂部增加細節，使其在添加了平滑細分后不會產生太大變形。

        16.  拖曳鼠標，得到下圖（左）所示的結果。接下來按T鍵切換至縮放工具，將其適當縮小，使其看起來像是在瓶子內部，然后按住Alt鍵為其增加一個HyperNURBS（平滑細分），如下圖（右）所示。

        17.  在Add Cube Object（添加立方體對象）擴展面板中選擇Oil Tank（油罐）對象，單擊創建，并在屬性管理器中設置其Radius（徑）為78.5cm，Height（高度）為517.4cm，Cap Height（封蓋高度）為24.875cm，然后將其擺放在下圖所示的位置。

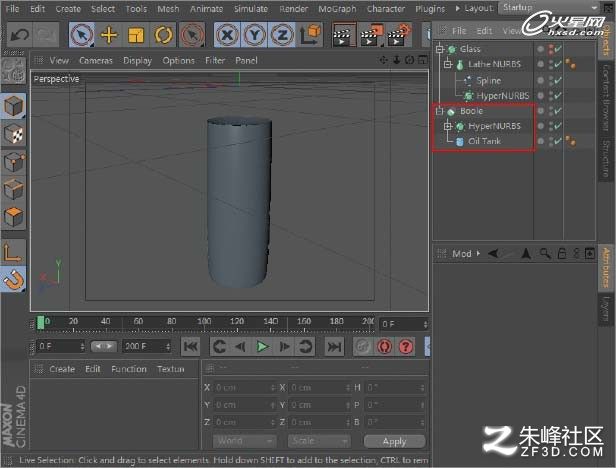

        18.  在Add Array Object（添加排列對象）的擴展面板中選擇Boole（布爾）對象，單擊創建，然后將HyperNURBS和Oil Tank對象拖曳到Boole對象下，此時，兩個對象相減，得到下圖所示的結果，至此，瓶里的水制作完成，最后將其命名為Water。

制作燈光與材質

        01.  將Glass顯示出來，在Add Cube Object（添加立方體對象）的擴展面板中選擇Plane（平面）對象，單擊創建，作為地面，將其命名為Ground，并調整其Width（寬度）和Height（高度），然后將瓶子和水向移動至地面上方，在材質管理器中創建一個材質球，并設置其Color（顏色）為純黑色，打開Reflection（反射），設置Reflection（反射）的Brightness（亮度）為14%，將其賦予Ground地面對象，如下圖所示。地面對象，如下圖所示。

        02  接下來為場景添加燈光。這里采用典型的三點布光法，創建3盞Point Light（點光源），分別命名為Main（主光源）、Fill（補光）、Rim（輪廓光），3盞燈光的亮度分別為135%、45%和60%，打開Main和Fill的Shadow（投影），并將它們的Shadow（投影）模式設置為Shadow Map(Soft)［投影貼圖（柔和）］，然后將Main和Fill分別放置在瓶體的左前方和右前方，將Rim放置在瓶體的后方，如下圖（左）所示，最后將3盞燈光打組，命名為Light。 渲染觀察，瓶子的效果如下圖（右）所示。

         03.  接下來制作玻璃材質。新建一個材質球，命名為“Glass”，并設置其Color（顏色）為RGB（206,223,214），如下圖（左）所示。

        04.  激活Transparency（透明）通道，設置其Refraction（折射）為2.2，為Texture（紋理）選項添加一個Fresnel（菲涅耳）貼圖，如下圖（右）所示。

        05.  單擊Fresnel（菲涅耳）貼圖按鈕，打開其參數面板進行設置，這里白色代表透明，黑色代表不透明，所以將第一個顏色設置為RGB（45,45,45），將第二個顏色的Pos（位置）設置為47.5%，設置顏色為純白色，如下圖（左）所示。調整完之后的玻璃材質，中心透明度較高，邊緣透明度較低，比較符合真實的玻璃瓶效果。

        06.  對于玻璃而言，一般具有比較強的高光，而且高光范圍較小。這里切換到Specular（高光）通道，設置Width（寬度）為28%，Height（高度）為90%，如下圖（右）所示。

        仔細觀察此時的玻璃瓶，發現在瓶子的內層也有高光，這是不正確的。打開玻璃材質的Specular Color（高光顏色）通道，為Texture（紋理）選項添加一個Effects/Normal Direction（特效/法線方向）效果，如下圖（右）所示。

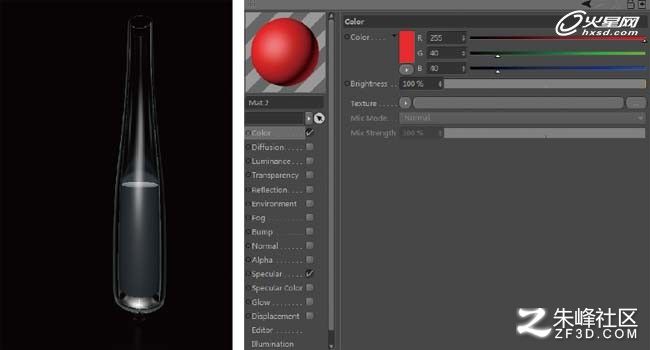

       再次渲染觀察，玻璃瓶內層的高光消失了，如下圖（左）所示。

        07.   接下來制作水材質。在最終的效果圖里可以看到筆者制作了多種顏色的水效果，這里先制作紅色的水材質，本案例中要實現的是類似于紅酒的液體效果，其粘稠度較高，透明度較低，非一般的水材質。
        08.   首先新建一個材質球，設置Color（顏色）為RGB（255,40,40），如下圖（右）所示。

         09.  打開Transparency（透明度）通道，設置Brightness（亮度）為50%，增加Refraction（折射）為2.2，如下圖（左）所示。（提示：由于這里我們制作的是類似紅酒的液體，所以其透明度比較低，折射率非常大，而一般情況下的純凈水透明度較高，折射率較小。）

         10.  打開Reflection（反射）通道，設置Brightness（亮度）為10%，為Texture（紋理）選項指定一個Fresnel（菲涅耳）貼圖，設置Mix Strength（混合強度）為27%，如下圖（右）所示。

       11.  打開Environment（環境）通道，為其Texture（紋理）選項同樣添加一個Fresnel（菲涅爾）紋理，并進入Fresnel（菲涅耳）參數面板，設置漸變顏色為白色到灰色（V=50%），如下圖（左）所示。將該材質球賦予Water對象，渲染觀察，效果如右圖所示。

        為了使玻璃效果看起來更加美觀，下面為場景添加兩個反光板。

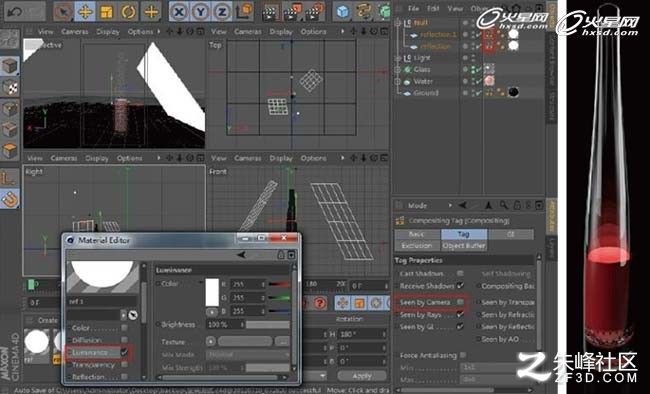

        12.  創建一個Plane（平面）對象，將其命名為reflection，然后復制出來一個并放置在下圖所示的位置。創建一個材質球，關閉Color（顏色）和Specular（高光）通道，打開Luminance（自發光）通道，并為Plane對象添加一個Composition（合成）標簽，取消勾選Seen by Camera（對攝影機可見）選項，如下圖所示。

        13.   接下來將Glass和Water對象打組，并命名為“bottle_group”，將其復制出來3組，調整它們的位置，通過調整Boole對象里Oil Tank的位置來改變水的位置，使水深淺不一，最后復制Water材質，設置不同的顏色，分別賦予其他3個水模型，最后將4組“bottle_group”對象再次打一個組，命名為Bottle，如下圖所示。

         14.   按Ctrl+B鍵打開渲染設置窗口，設置Output（輸出）欄中的Width（寬度）為600，Height（高度）為1000，F(xiàn)rame Range（幀范圍）為Current Frame（當前幀），切換至Anti-Aliasing（抗鋸齒）欄，設置Anti-Aliasing（抗鋸齒）為Best（最佳），如下圖所示。

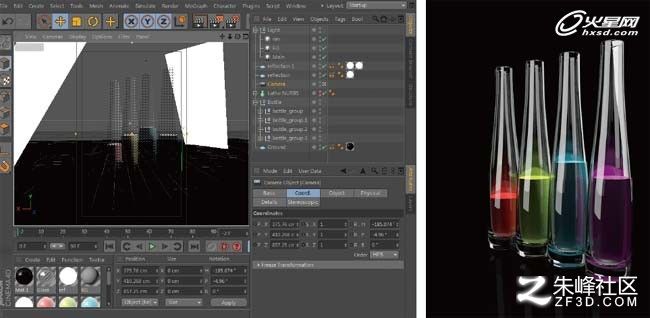

        15.  創建一架攝影機對象，在其屬性管理器的Object（對象）通道中設置Focal Length（焦距）為50，這里不希望有太強的透視效果，所以適當調整其位置和旋轉，得到下圖（左）所示的觀察角度。最后按Shift+R鍵渲染輸出，最終效果如下圖（右）所示。

         Photoshop中進行簡單的后期合成
         01.   首先在PS里打開渲染好的效果圖，按Ctrl+J鍵對當前層進行復制，執行圖像/調整/曲線命令，將曲線調整成下圖（左）所示的形狀。

       02.   再復制一層，更改圖層混合模式為“濾色”，為其添加一個蒙版，并用黑色畫筆在蒙版上涂抹，去除過亮的區域，如下圖（右）所示。最后用文字工具輸入一些文字進行裝飾。
