Maya奧運卷軸展開動畫流程揭秘

導言

奧運會開幕。那充滿詩意的卷軸，慢慢的展開，它給我們呈現了一幅無法言喻的美妙畫卷，最讓人心曠神怡。我們在maya中再現下吧。

1.建一個nurbs面片，U軸向增加一定的段數。（圖01）

圖01

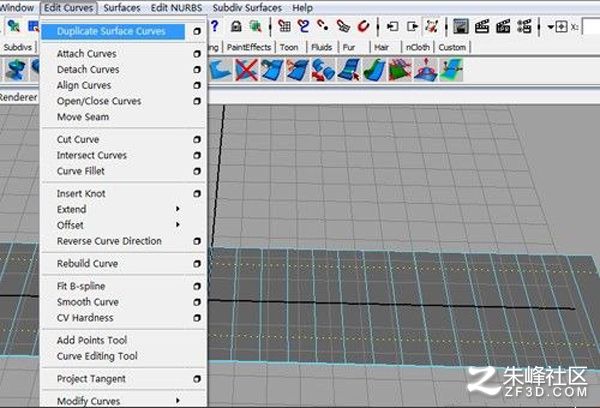

2.右鍵選擇iso線，然后如圖執行edit curves/dupliczte surfacecurves,復制除兩條曲線，刪除歷史記錄。（圖02）

圖02

3.進入animation面板，執行create deformers/wire tool(線變形)工具；點擊wire tool選擇面回車，點擊線回車。如圖這樣線就可以控制面了。（圖03）

圖03

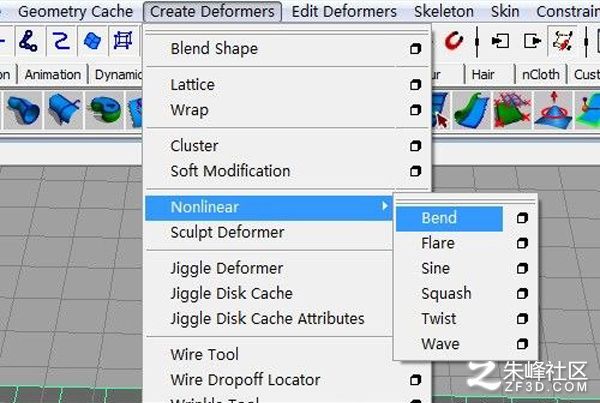

4.執行非線性變形的bend彎曲變形。（圖04）

圖04

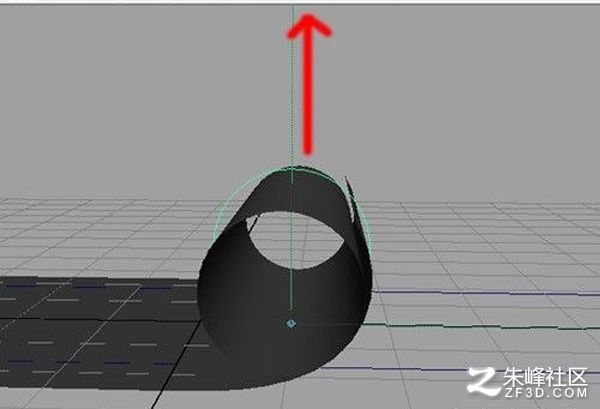

5.t鍵可以出現Bend控制手柄。如果將一端調為0，另一端數值調大，到面片卷曲。（圖05）

圖05

6.拖動手柄讓棉片卷起，棉片有穿插。（圖06）

圖06

7.調整線上的點，解決面的穿插。（圖07、08）

圖07

圖08

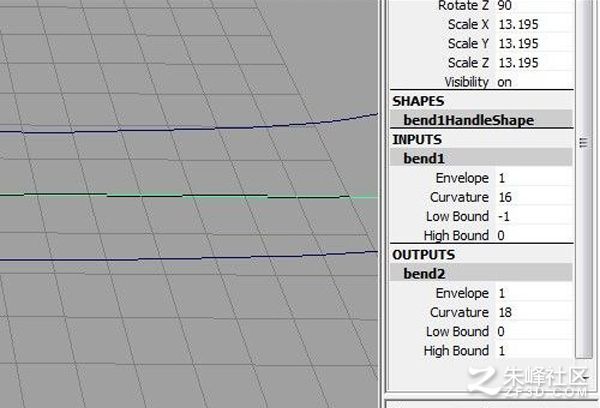

8.具體的參數設置。（圖09、10）

圖09

圖10

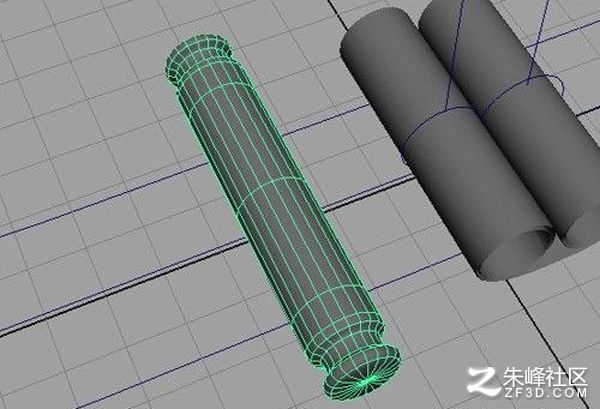

9.建立一個卷軸。（圖11、12）

圖11

圖12

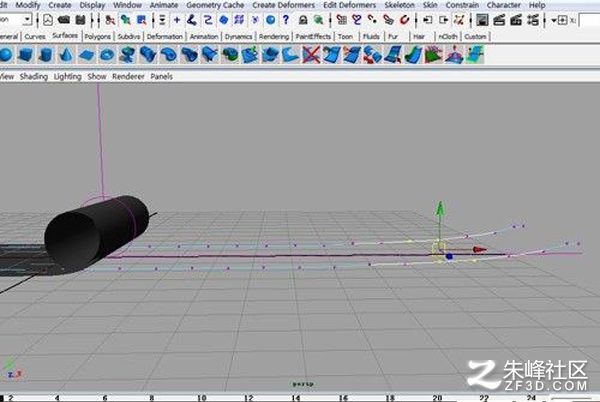

10.為變形器設置ｘ軸位移動畫，就可以完成畫卷打開。（圖13、14）

圖13

圖14

11.最終效果。（圖15）

圖15
