Maya逼真腳部建模教程

1.如下圖所示通過一個box得到大體的腳步輪廓，在這里我主要介紹的是建模的思路，而不是具體的操作步驟，你可以通過各種方法來達到這樣的效果。

2.接下來添加細節，下圖中腳布線的拓?fù)浣Y(jié)構比較差，這是為了先快速得到一個效果，之后再作修改。

最好的辦法是使用真人的照片作為參考，我找到了4張女性的腳部照片，近距離的不同角度，平踩在地面，這正是我需要的。

3.對于那些認為3d建模不需要傳統藝術教育的人，我希望接下來的工作會改變一點你的看法。首先我繪制出腳部的形狀，然后分配好布線結構，還有一個橫截面的圖表現了腳踝后面邊的位置。

4.首先如左下圖所示為初始模型添加邊，用紅色表示。然后如右下圖所示刪掉高粱標注的邊。

5.如下圖所示將標注出的點推向內側。

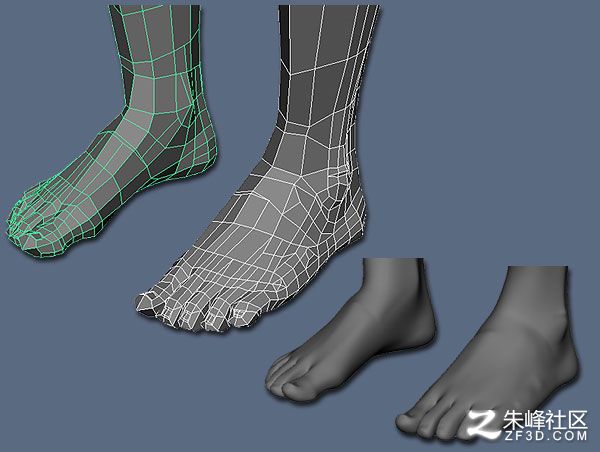

6.如下圖一系列步驟插入和刪除邊來添加細節及安排布線結構

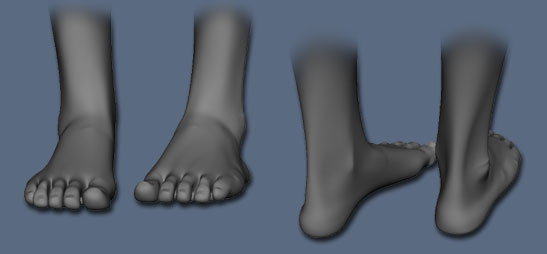

7.光滑后的模型并不如意，還是缺少細節。

我又重新設計了一張草圖，標注出腳部血管和骨節突起的位置。另外一點，尤其是女性更為明顯，就是大拇指第一個指節要比其它腳趾的指節位置低。

添加突起

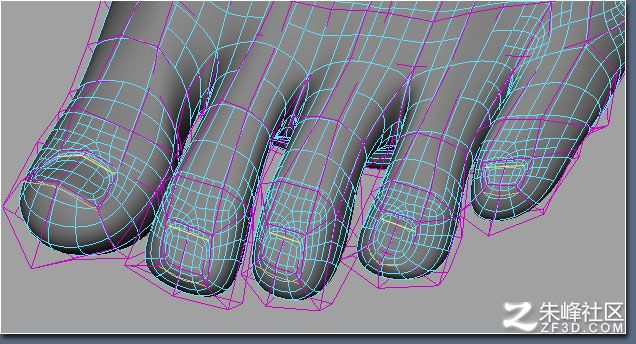

最終拓?fù)浣Y(jié)構

選擇所有的邊，執行 Subdiv Surface > Full Crease。

許多人認為使用3或5邊形轉化為 SubD's 會產生不好的影響，尤其是在其它軟件中。不過我從來沒有發現因?yàn)檫@個原因會讓系統變慢，或在想要平滑的地方產生凹凸（不過 MR 還不支持 non-quads），雖然保持4邊形會讓模型整體看起來很整齊，但我個人認為這不是什么重要的問題。你可以看到，在我的建模方法中就用到了3角形和5邊形。不要擔心這些布線，它們同樣能做很好的變形效果。如下圖所示。

UV 貼圖及紋理：顏色、高光、凹凸。

另一張渲染，使用 Maya 默認渲染器，使用 depth-mapped spotlight。
