《SAW》制作解析 建模篇

導言：

這幅作品已經做完有大半年的時間了，當時開始制作《SAW》作品前的構思比較有視覺沖擊力的。比較直觀的。可以表現出一種強烈個性，和看《SAW》一樣的視覺快感。但是后來放棄了，覺得那樣創作比較浮，比較俗氣。不能表現出John的人物性格和氣質，不管是CG作品，還是電影作品，真正打動觀眾的是人物的內心。用刻畫內心的手法來表現這個恐怖人物John，會使作品有深度，拉大想像的空間。

其他章節：

特約教程：《SAW》制作解析 場景燈光篇

特約教程：《SAW》制作解析 場景材質篇

特約教程：《SAW》制作解析 人物燈光材質篇

特約教程：《SAW》制作解析 場景人物渲染篇

特約教程：《SAW》制作解析 場景人物合成篇

那就讓我們用John每次考驗人的時候要說的一句話開始吧“I want to play a Game！”

前期

第一步

首先在片子里找一些特寫鏡頭，分析頭部的結構，特點和面部的細節，以便在三維建模中很好的把握住人物的外形，刻畫人物的性格。（圖01）

圖01

第二步

然后將背景中的靜物具體的形態位置確定 ，還可以自己想像發揮。讓整個的場景人物完整，畫面生動飽滿。（圖02）

圖02

第三步

制作三視圖，有的朋友認為三視圖沒必要，會束縛制作模型的感覺。這種想法是錯誤的，如果有參考必須制作正側視圖，這樣才能更好的把握住想要制作的模型，在大型準確的基礎上進行深入，嚴謹?shù)墓ぷ鲬B(tài)度，才能使自己逐漸進步。（圖03）

圖03

角色模型制作

第一步

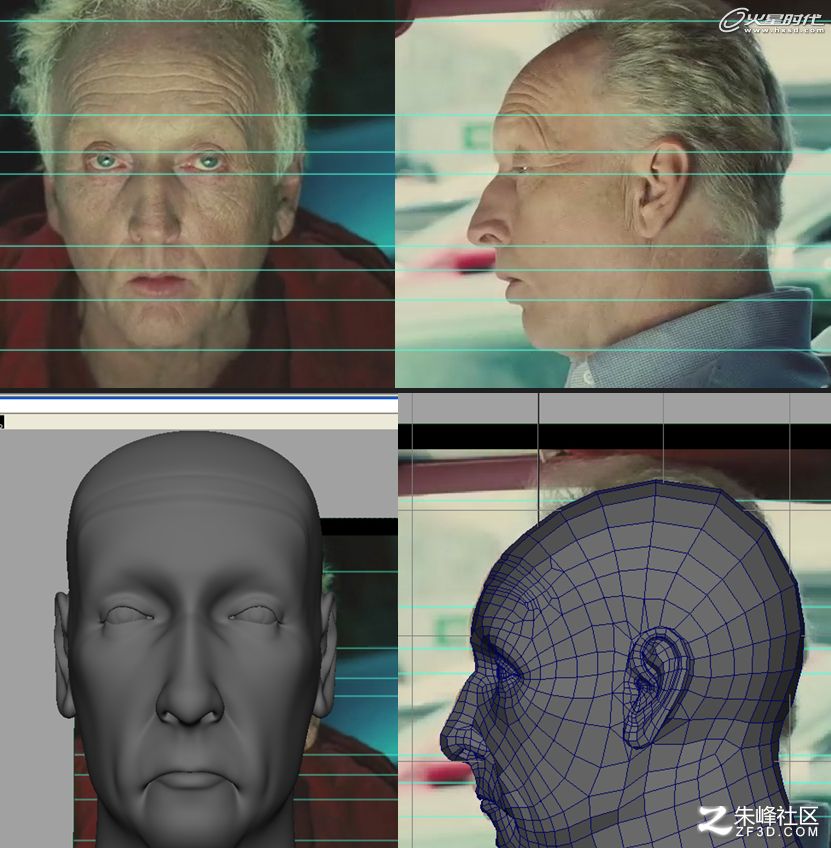

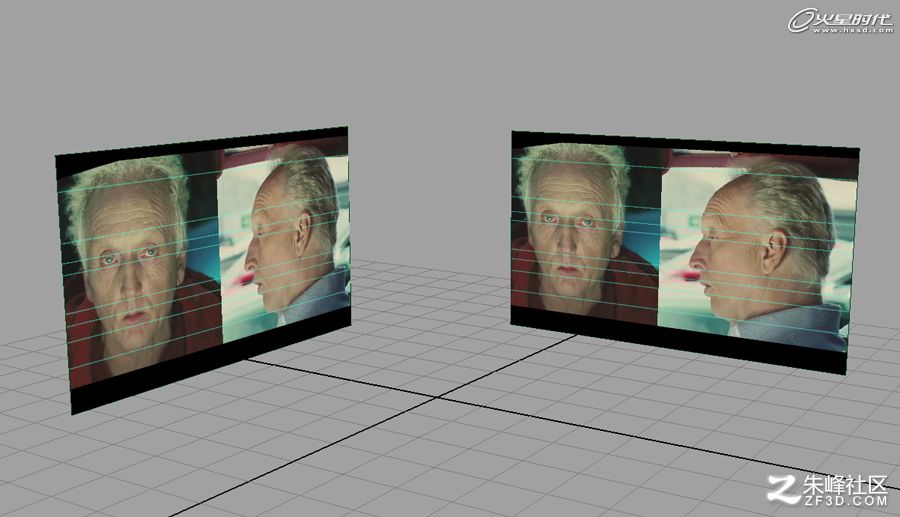

導入三視圖，將三視圖導入Maya，設置好前視和側視，以及攝像機的大小距離。（圖04）

圖04

第二步

簡模制作，頭部建模除了做到要與參考圖片十分相似外，就是合理布線了。（圖05）

圖05

第三步

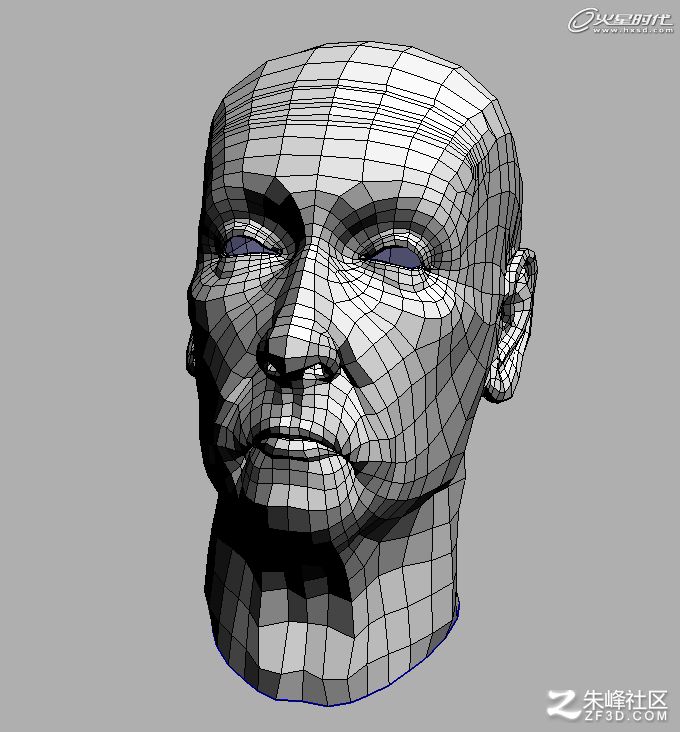

布線，有好多朋友說不會布線，其實無非就是做環線，眼輪匝肌的環線，口輪匝肌的環線，布線說白了，就是人面部肌肉的一個走向。在布環線的時候會有五星點出現，最好五星點都出現在骨點的位置，這樣結構轉折會比較自然，骨點可以更加準確的把握模型大型和輪廓，對深入刻畫起到重要作用，在做低模的時候就要先確定骨點的位置，圖示骨點位置。（圖06）

圖06

第四步

造型，在建模之前我們首先要分析所做人物的一些特點。如圖，我們看到角色的口輪匝肌和下額部都很有特點，抓住人物的特征才能使模型自然、真實。（圖07）

圖07

人物UV

第一步

好了，現在模型做完后我們開始展UV，模型導出OBJ格式導入U(xiǎn)Vlayout。（圖08）

圖08

第二步

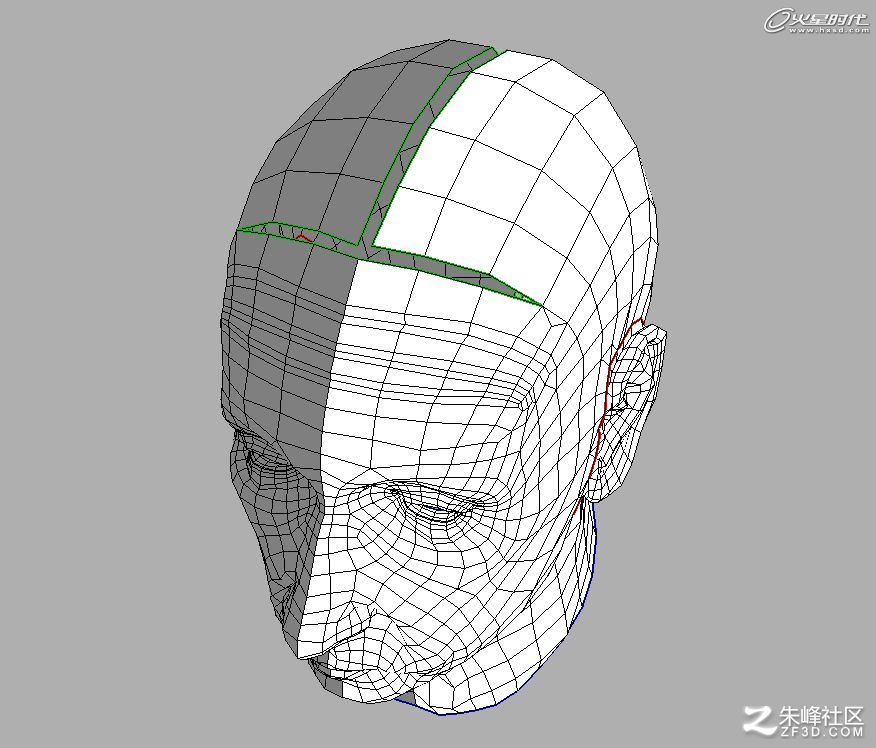

在頭體畫T字型的切線，可以使頭部和后腦完整的展開。（圖09）

圖09

第三步

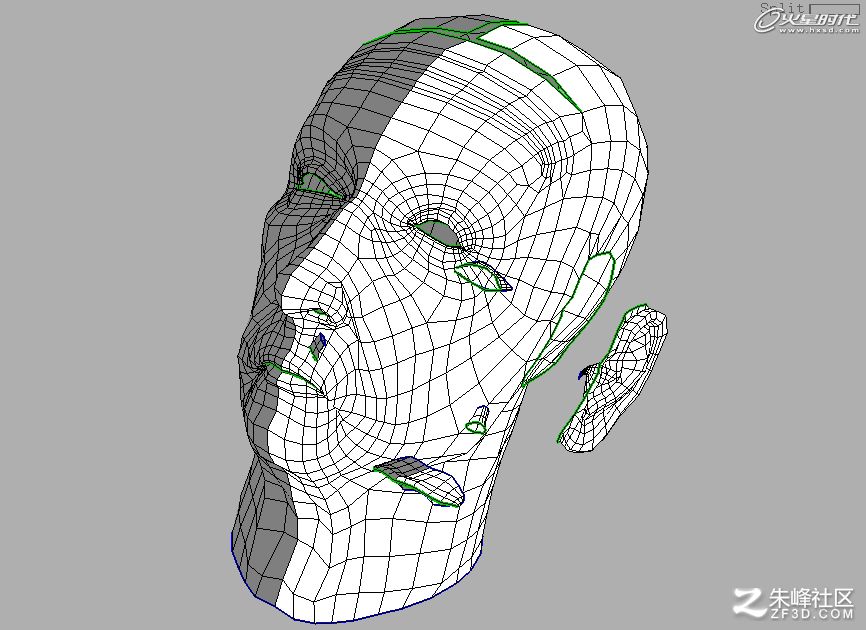

分別切開耳朵、眼部、鼻孔和口腔。（圖10）

圖10

第四步

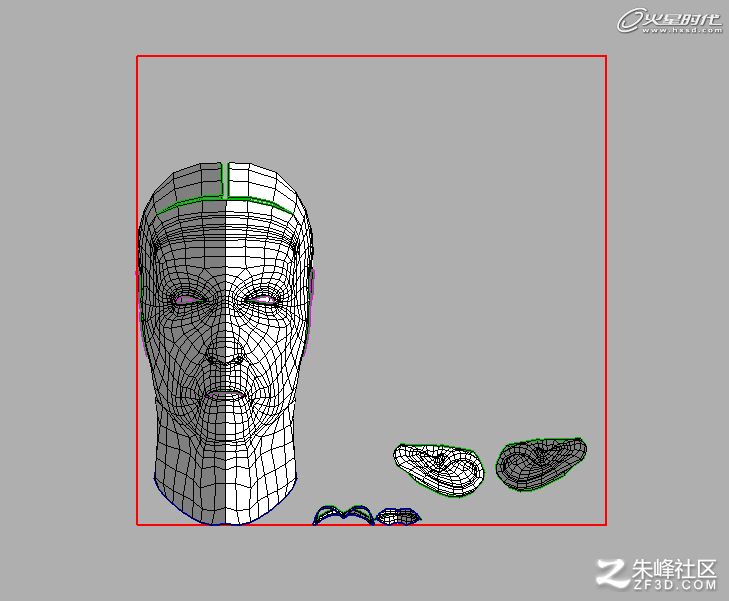

然后將切好的模型轉到UV窗口。（圖11）

圖11

第五步

按快捷鍵Shift＋D展開，注意展開的UV圖不要有重疊的線，網格也盡量的均勻。（圖12）

圖12

ZB頭部雕刻

現在UV就展好了，可以進行角色模型的雕刻了。

ZB是一個很神奇的軟件，就因?yàn)楫?dāng)時偶然接觸到ZB，使我對這個軟件產生了濃厚的興趣。最終讓我真正走上了CG制作的道路。畢竟ZB是為藝術家所開發的軟件，使用起來也很靈活，不受參數數值的束縛�？梢匀斡芍谱髡甙l(fā)揮，所以我們在使用ZB的時候，也盡量的靈活，如果你有良好的造型能力，上手是很快的，學習ZB的朋友，可以多看一些造型方面的書，提高造型能力。

好的，現在我們開始制作John的頭部。

第一步

導入模型，首先把Maya中做好的角色輸出OBJ文件，導入ZB進行模型細分，在細分2級下使用Move筆刷，對角色外形進行調整，讓角色面部自然松弛。（圖13）

圖13

第二步

形態各異的筆刷讓我們看著眼花，其實這里面一大半筆刷是不太常用的，在制作生物模型的時候，我最長用到的筆刷是 Move、Standard（默認筆刷）、Clay、ClayTubes。（圖14）

圖14

第三步

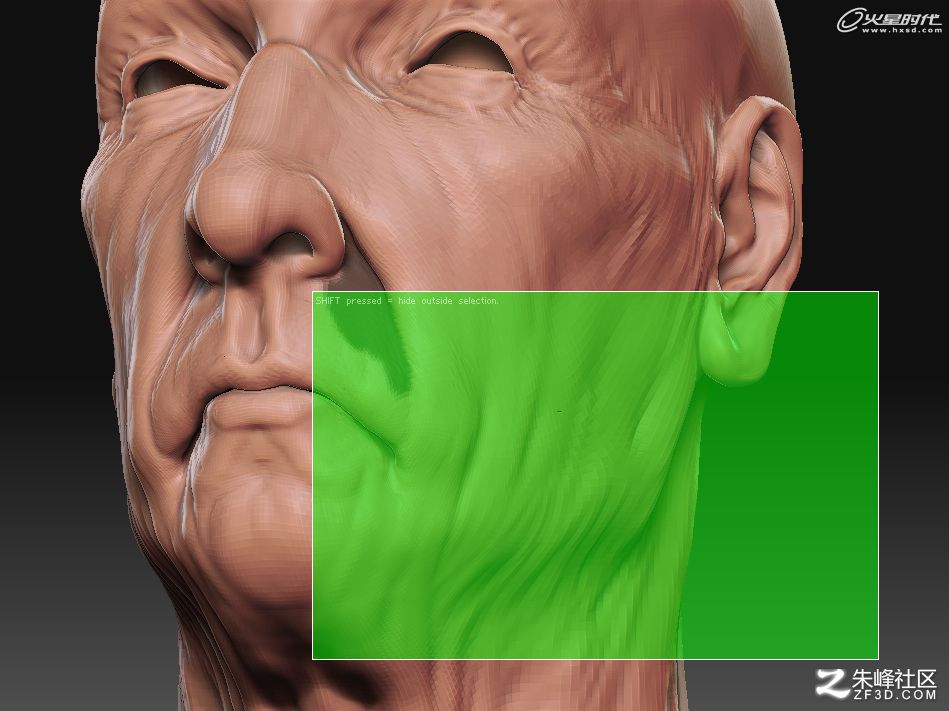

遮罩，在刻畫人物的時候，我們一定要配合遮罩來深入刻畫人物面部的細節，我注意到好多朋友在刻畫的時候很少使用遮罩，這樣人物的結構就略顯僵硬，不自然。（圖15）

圖15

第四步

局部刻畫，遮罩做好后再進行局部的刻畫。（圖16）

圖16

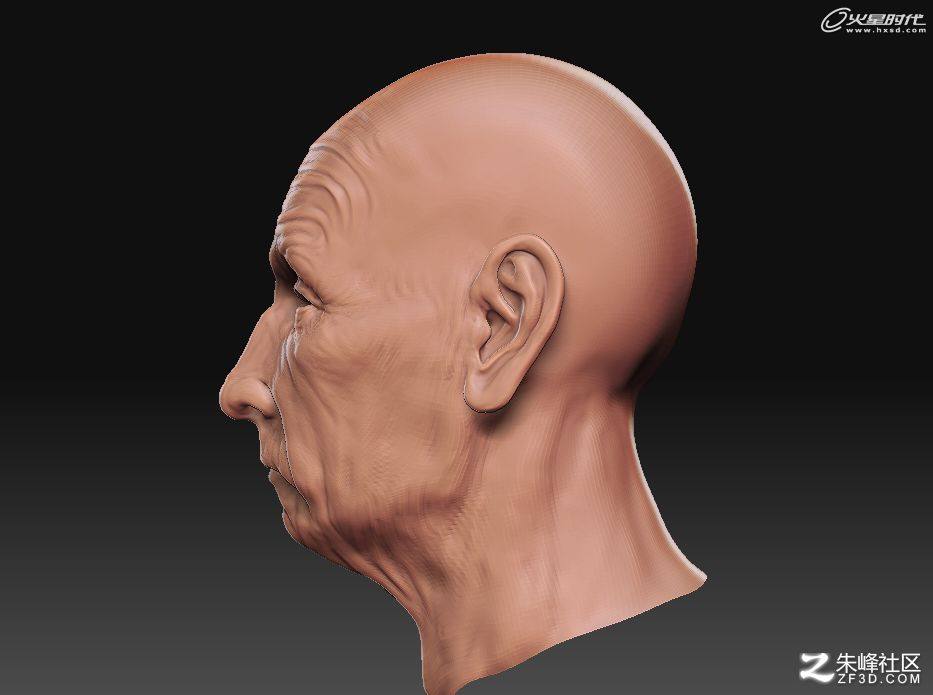

第五步

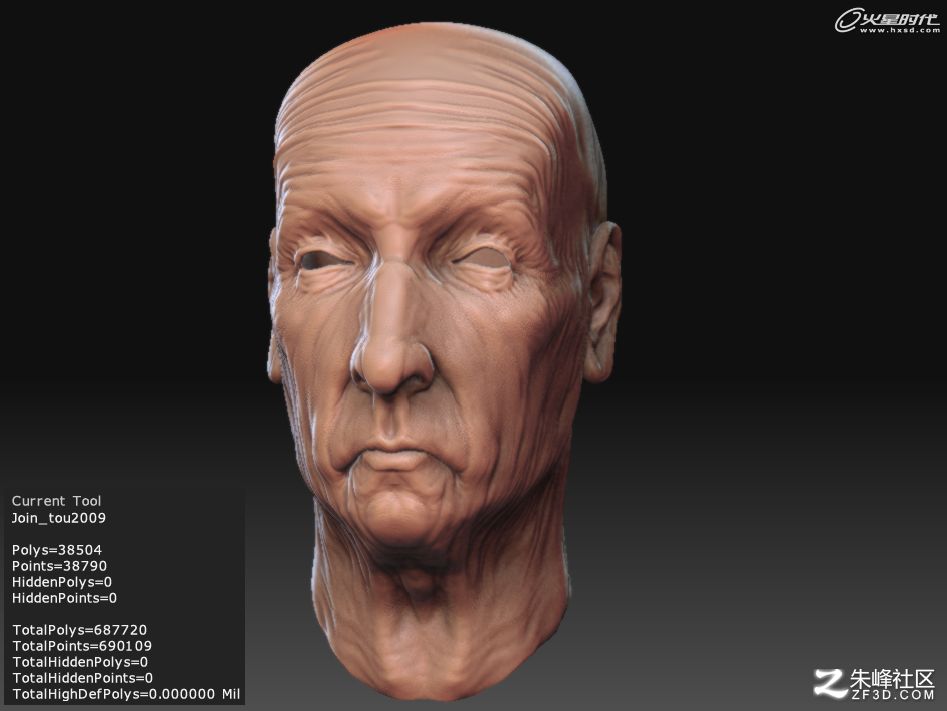

深入刻畫，現在我們看到人物的細節是細分五級的效果，在刻畫中我們不但要注意人物結構的合理性、真實性，還要盡量表達人物的性格。（圖17）

圖17

換角度觀察人物的結構和肌肉走向，是否合理自然。（圖18）

圖18

第六步

雕刻完成后，我們導出模型，這里為什么沒有使用渲染法線貼圖，因?yàn)槭庆o幀作品，我會盡量保留人物的細節，法線貼圖會損失很多的細節，所以我退到三級細分直接到出OBJ，面數 不算很高。（圖19）

圖19

總結：ZB雖然很神奇，但首先要掌握一些常用的筆刷刷出來的效果，然后要對角色的結構有足夠的認識，這樣才能表現出軟件特有的神奇效果。

場景模型

第一步

開始做場景了，從桌子開始，線不要太多，注意轉折部位線的合理性。（圖20）

圖20

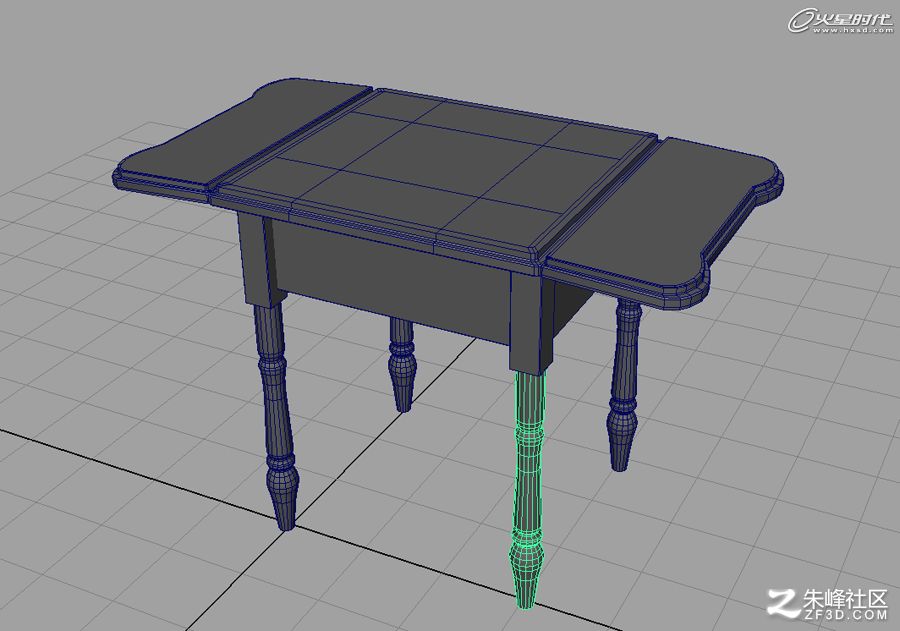

繼續做桌腿。（圖21）

圖21

第二步

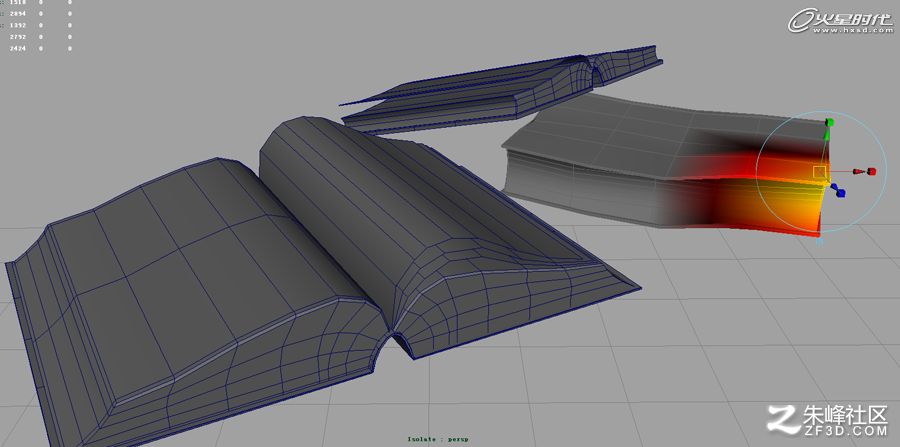

桌子完成，開始做桌上物品，因?yàn)闀�不是主體物，所以我只做了書的大型和撬起的幾張單頁，其他書頁用貼圖來表現。（圖22）

圖22

第三步

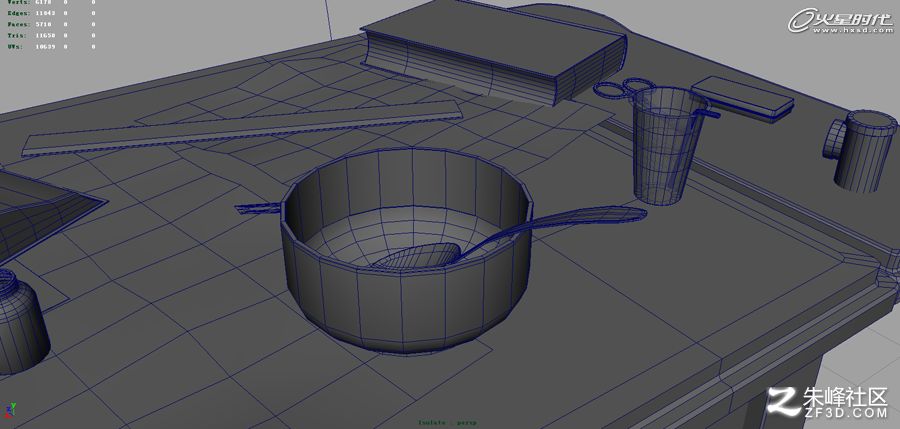

繼續增加小物件，桌上的紙張可以用SOFT選擇工具，微調一下會自然些。（圖23）

圖23

完成桌子和桌上的物件，按Ctrl＋G打組，Ctrl＋H隱藏，繼續做其他物件。（圖24）

圖24

第四步

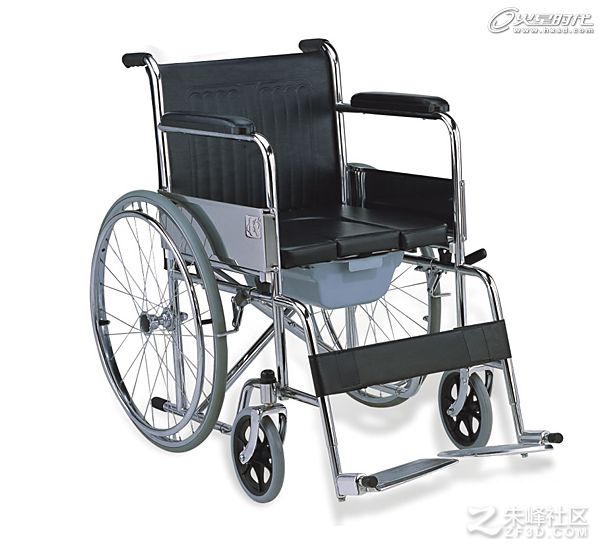

輪椅，在網上找些參考圖。（圖25）

圖25

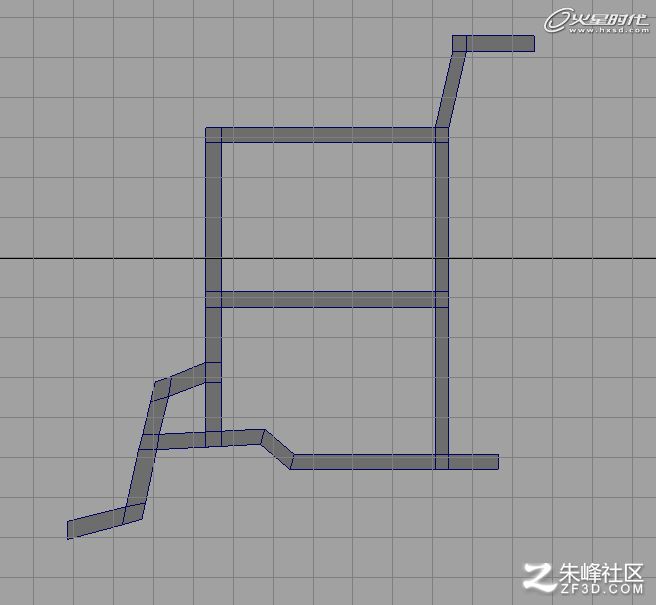

在做輪椅架子時，我用面片進行數次擠壓，作出輪椅的架。（圖26）

圖26

然后全選，整體擠壓，選擇轉折的線做倒角，在轉折接縫處改線，完成輪椅的架子。（圖27）

圖27

輪椅完成后刪除歷史記錄，打組，隱藏。（圖28）

圖28

第五步

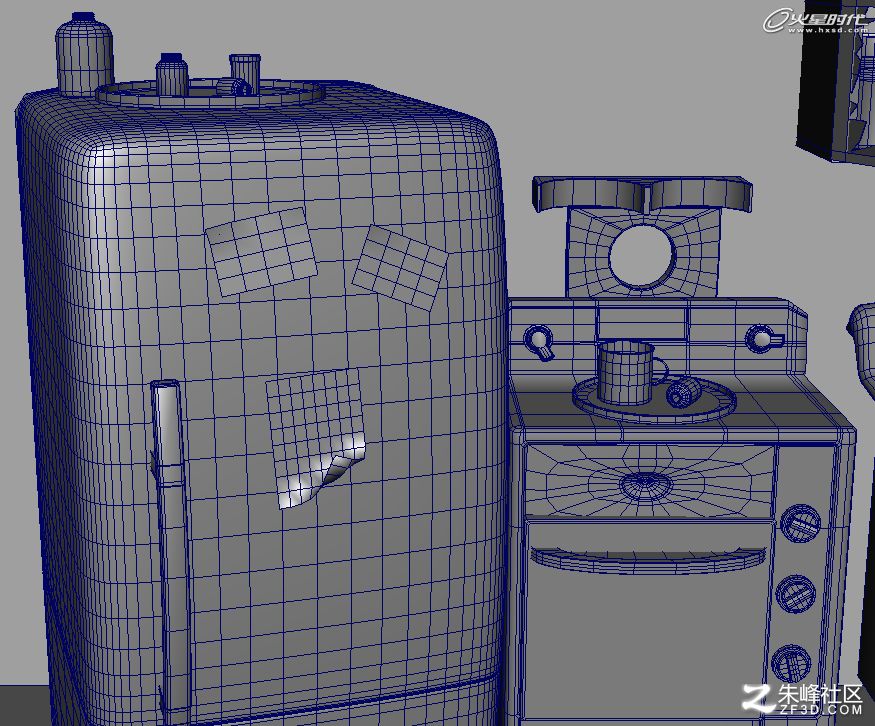

冰箱，轉折部位注意圓滑，其他都可以簡化。（圖29）

圖29

第六步

洗碗機，主要注意外殼的倒角，和具體位置線的合理性，避免圓滑后出現破面。（圖30）

圖30

考慮到洗碗機的按鈕和把手材質的不同，所以要單獨分開來做。（圖31）

圖31

第七步

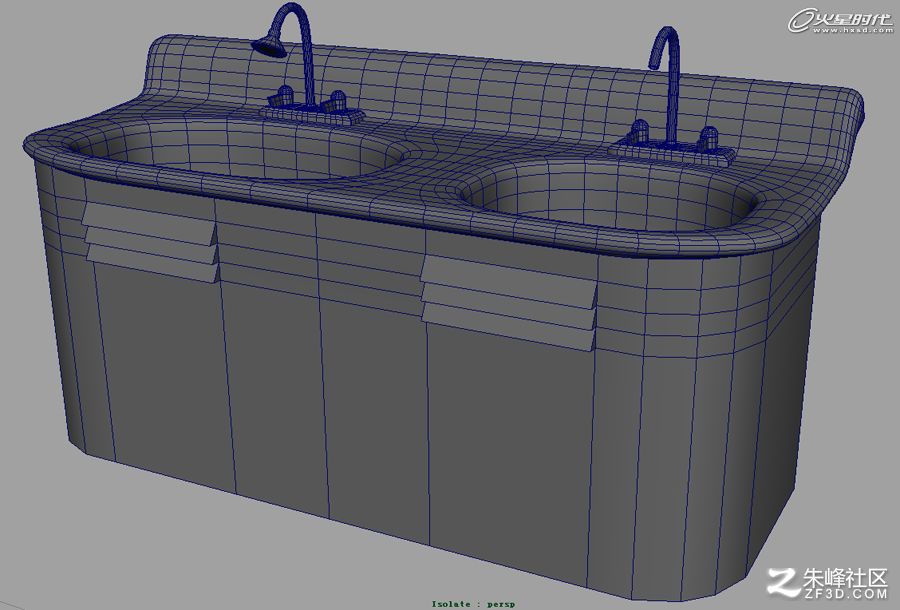

水池，做完面盆的外形后我直接Smooth一級，用晶格變形進行微調，做完水龍頭的時候，擺放要注意和水池的整理比例關系是否舒服。（圖32）

圖32

第八步

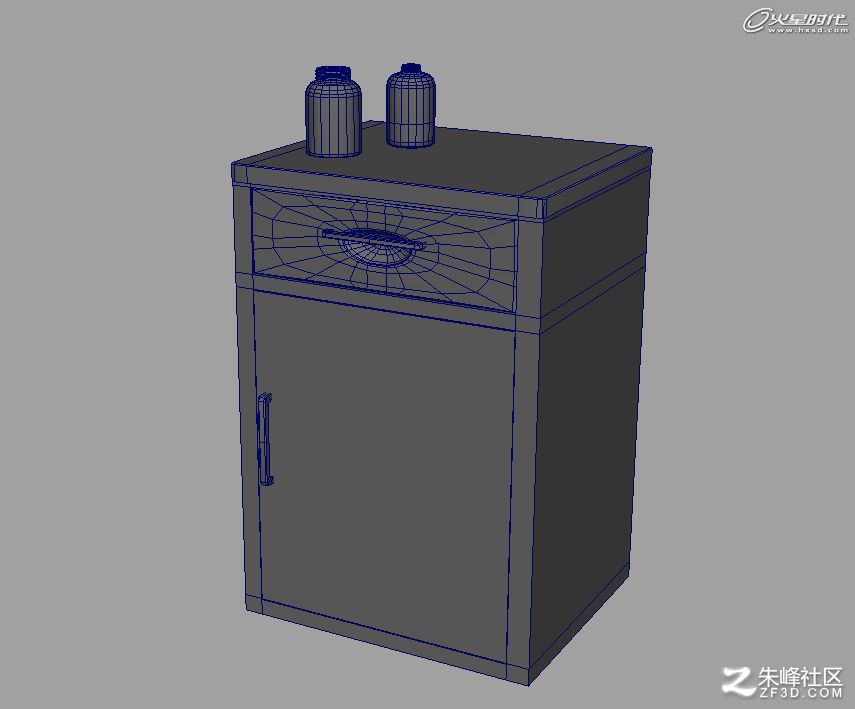

鐵箱，因?yàn)樵诋嬅嬷胁皇侵黧w物，所以制作時盡量簡單以節省面數。（圖33）

圖33

第九步

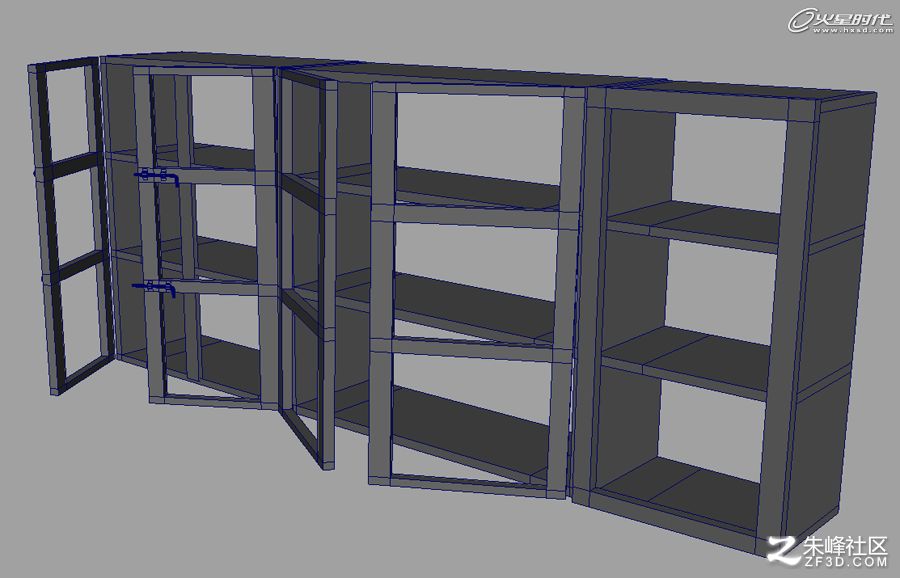

藥柜，做法很簡單，和輪椅架子的方法一樣擠壓面，注意柜子間的大小關系，開幾扇窗使柜子更自然。（圖34）

圖34

第十步

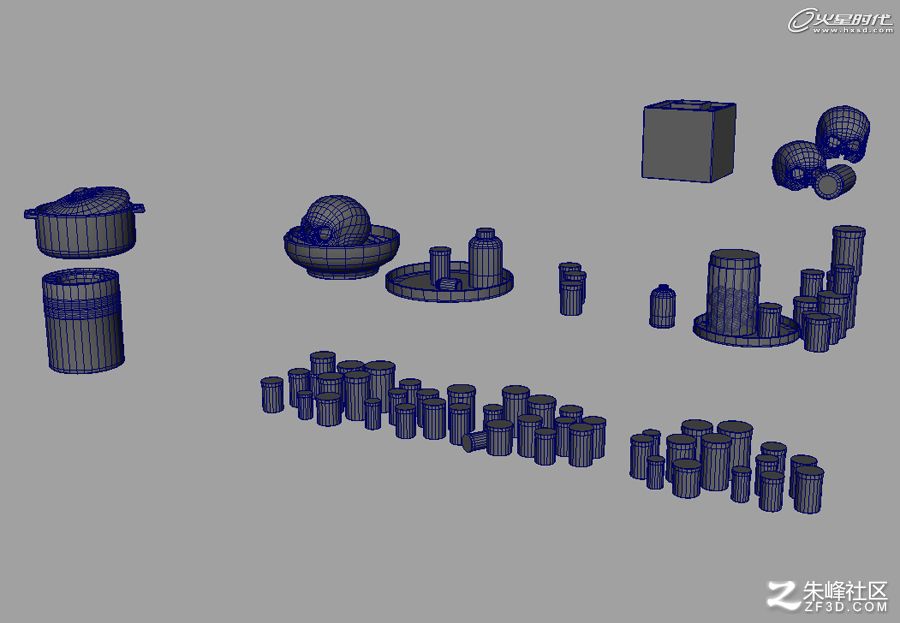

做幾個簡單的罐子和藥瓶，自然擺放在藥柜里就可以了。（圖35）

圖35

第十一步

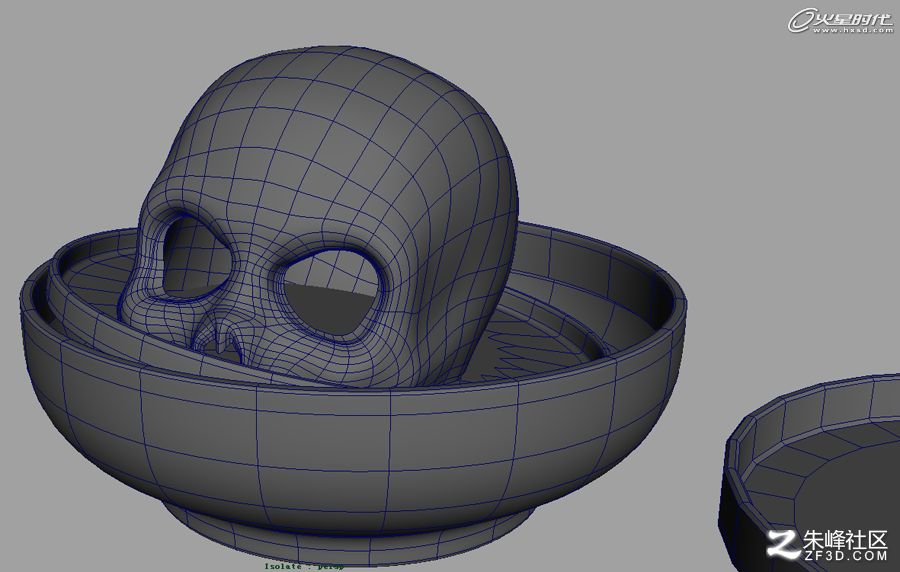

注意骨點的位置、布線，注意眼眶、鼻骨和額骨環線，建議剛學頭部建模的朋友用Maya臨摹建頭骨，了解頭骨的機構關系、骨點和布線，對以后做人物頭像幫助很大。（圖36）

圖36

第十二步

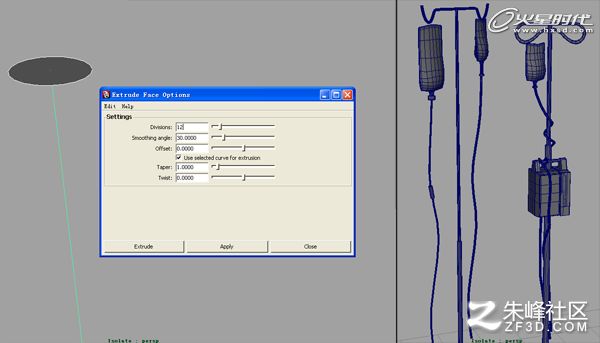

吊瓶，輸液管是用Curves 擠壓面來做的。（圖37）

圖37

第十三步

氧氣泵，參考很清楚，在畫面里也是中景的位置，所以把結構要交代清楚，應該倒角的加線的位置都要做到位。（圖38）

圖38

第十四步

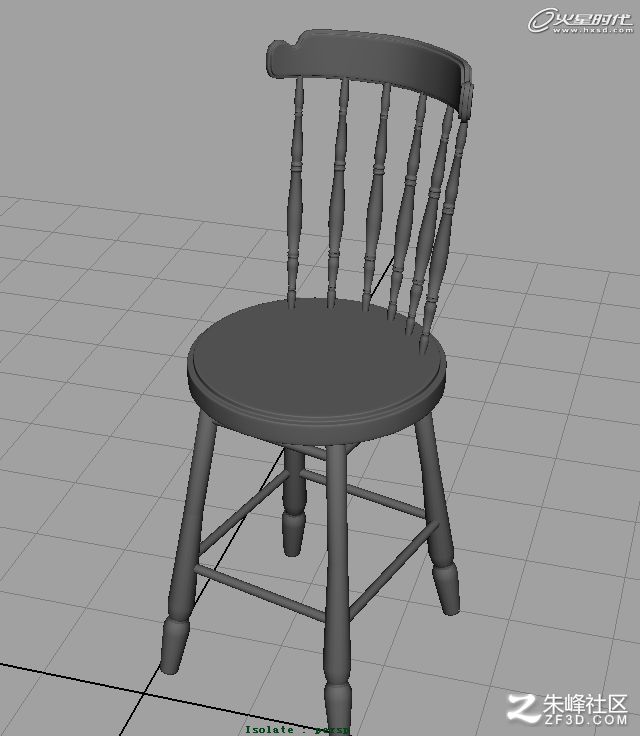

椅子，在畫面的前景處，所以做的細致些。（圖39）

圖39

第十五步

現在場景中所有的物體我們都做好了，然后在OutLine中把做好的模型都顯示出來，然后擺好。

在椅子和桌子間我加了一個卷落的紙，使兩者有更好的聯系，也使畫面生動自然。

卷曲效果Animation→Create Deformers→Nonlinear→Bend.（圖40）

圖40

第十六步

充實場景，繼續增加小物件，使場景更有真實感。（圖41）

圖41

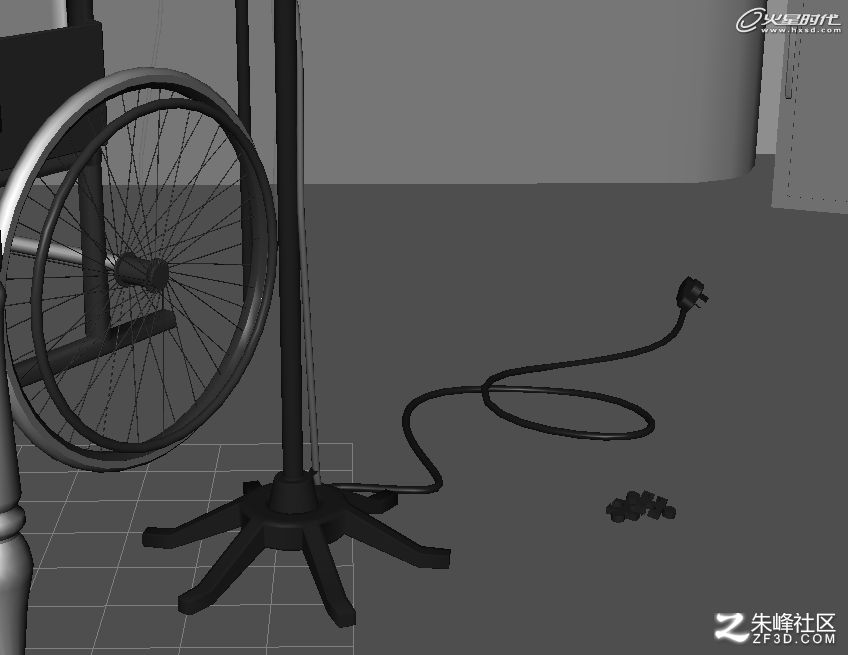

吊瓶的底座，還有SAW比較有代表性的標記。（圖42）

圖42

破碎的玻璃。（圖43）

圖43

第十七步

現在所有的場景物體制作完成，擺放位置也已經確定，下面就是模型進行UV展開，再將人物倒進場景中。（圖44）

圖44

場景UV

第一步

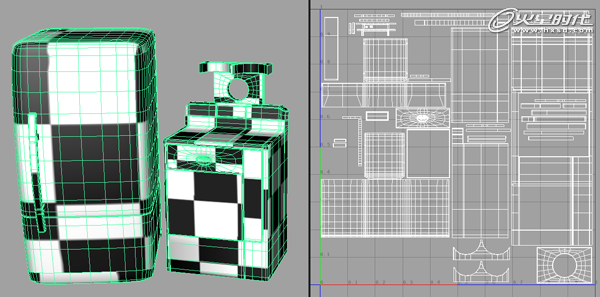

分UV時注意展開的合理性，就像我們小時候做的手工小制作，卡紙展開的效果，展開的UV應該橫平豎直，便于后邊貼圖的繪制，一般比較方正的物體我們都使用平面投射。Polygons→Create→Planar Mapping，形狀特殊的也會用到圓柱投射Cylindrical Mapping和自動投射Automatic Mapping（圖45）

圖45

第二步

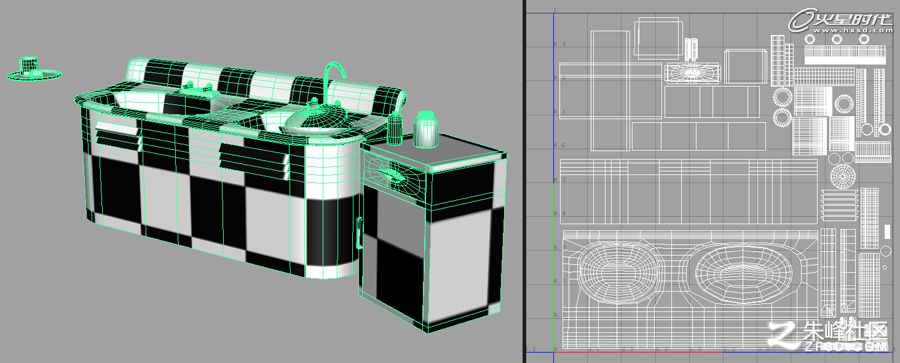

要注意選擇材質相似的模型來組成一張UV圖。（圖46）

圖46

第三步

輪椅沒有分UV，因?yàn)樗�的材質調節Material就可以達到我所要的質感效果。

OK，現在場景模型的UV都分好了，下面就開始制作材質了。（圖47）

圖47

請繼續學習：特約教程：《SAW》制作解析
