巧用凹凸貼圖刻畫傳統拱橋紋理


　　1、 先看一下模型圖，模型圖上可以看出，模型物體本身是沒有任何凹凸紋理的。

　　2、我們從關鍵的蓮花頭部分開始看吧，看看蓮花頭是怎樣形成的。

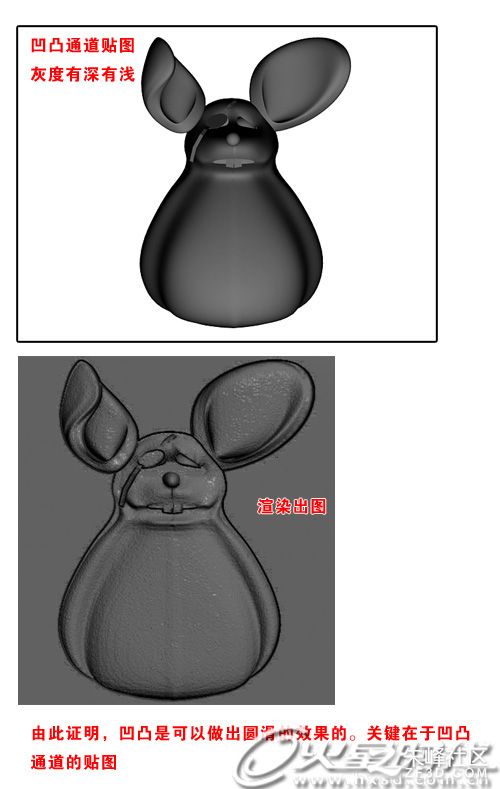

　　3、也許大家看到這里不是很清楚 為什么凹凸貼圖會出現圓滑的3維效果。下面我給大家做一個例子，大家看一下就明白了。


　　4、不同的灰度對凹凸的影響是不一樣的，那圓滑的怎樣做的？我再做一個例子。




　　5、看完上面的幾個例子，大家了解了凹凸貼圖不只可以做單層凹凸，也可以做三維凹凸。下面我們開始講這個FR場景中各種參數。

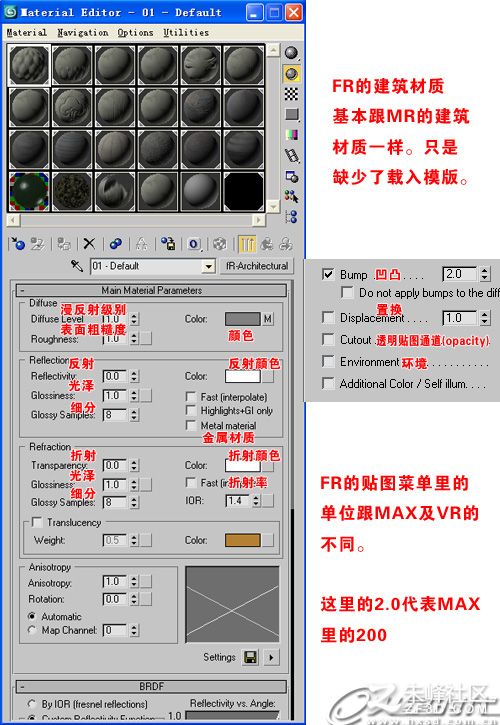

　�、殴皹虿馁|(zhì)，我只是給了一個FR建筑材質，凹凸里加上了我拿PHOTOSHOP繪制的各種紋理。

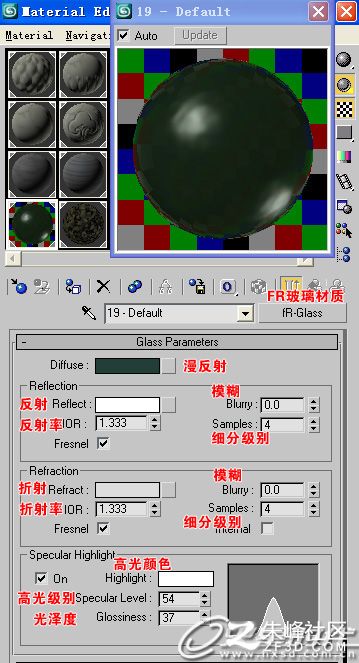

　　⑵水面材質，我采用了FR的玻璃材質。



　　6、下面我們來講渲染部分，渲染部分采用了FR的太陽光加天空光。個人感覺FR的太陽光及天空光非常適合室外效果圖，效果也比較細膩。

　　下面我將此圖的最終渲染參數展示給大家。

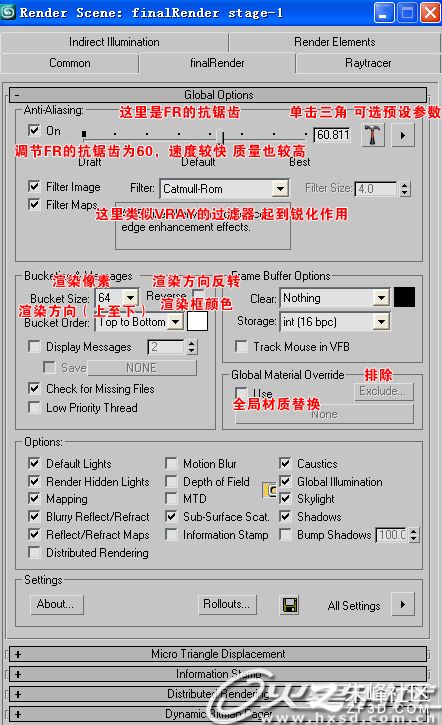

　　FR抗鋸齒面版及基本參數面版

 　　下面是物理天光面版

　　這里我做一下簡單的解釋，F(xiàn)R的物理天光是完全依據真實世界的天空來模擬計算的。包括設置建筑所在城市地理位置，時間細分到年、月、日、小時、分鐘、秒。這代表FR的物理天光效果是完全是根據真實世界的天空效果。




　　圖中渲染參數已經全部呈上。

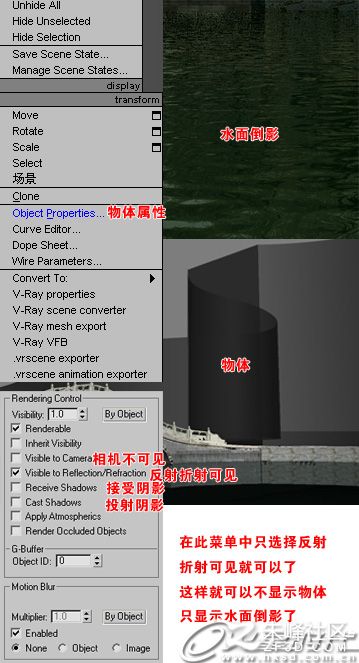

　　還有一個關鍵的部分就是水中樹木的倒影。

　　我采用的方法是沿著河邊建立一個面，然后貼一個樹林的貼圖，在透明通道中貼入黑白貼圖，讓它只顯示樹木。之后調整面的物體屬性，將面的物體屬性調整為渲染不可見，不參與燈光、陰影計算。

最終效果
