把Blender性能榨干！土豪財主《皮拉夫》創作分享

導言：很高興收到邀請來分享皮拉夫的創作過程。皮拉夫的創作繁瑣而復雜，在這里無法用文本的方式一一描述，本文只是提出Blender幾個流程環節概括介紹，而這幾個環節都是朋友們問我最多的。

在看到阿拉蕾教程的留言后，我發現大家爭論最多的就是哪個軟件好啦，哪個軟件壞啦。其實個人認為完全看你自己是否喜歡，如果不喜歡那不要花時間精力來爭論這種毫無意義的問題，你爭個半天，寶貴的時間浪費不說，作品也沒做，軟件公司也不會給你感謝信。作品的好壞取決于制作者自身的能力，而非軟件的強大與否；軟件只是工具，它只在幫助我們更好的完成項目和作品，如果你整天研究這工具好，那工具一般，而沒有用工具產出作品，那這實在是工具的不幸，也是使用者最大的悲哀。

阿拉蕾教程：http://jingyan.hxsd.com/index.php?id=577810

在本文中你會看到我在權重和雕刻環節如何解決效率上的問題。如果皮拉夫放到3ds Max或是Maya里，對我來說將變的無比容易，但我將失去了解另一種3D軟件思想的機會，所以我并不會抱著抱怨軟件不行或是換個軟件看看的心態，而是積極改變自己的思維，調動我的智慧把Blender性能榨干，把我的電腦發揮到極限，這就是我在做的，你也可以！

創作初衷

記得小時候看《七龍珠》漫畫時就覺得皮拉夫?qū)嵲诤苡腥�，悲情的命運讓他遇到了小悟空。鳥山明先生對他的造型設計我本人十分喜歡，既有西方貴族元素又有中國元素，還有波斯元素，從而創造了一個多文化融合的角色形象，感覺把他3D化一定很有趣，所以就用閑暇時間制作成3D作品。

起初想做的皮拉夫是一個倒霉蛋的形象，各種夸張的滑稽表情和動作飛過自己的腦袋，但漸漸的發現，思緒由原來的表現滑稽變成了另一種說不出來的感覺，陳思良久，窺探自己內心的感動發現想表現一個不一樣的皮拉夫形象會更有趣：帥氣，瀟灑，非常有范兒的感覺。

收集素材

這是不能缺少的一步，收集資料。目的只有一個，盡可能完美還原2D里的造型形象，把一個更加立體的皮拉夫形象制作出來分享給大家。

1.建模

基礎建模部分不再介紹，因為在《阿拉蕾》中已經分享過了。你可以直接Poly建模，也可以雕刻塑形后重新拓撲結構。皮拉夫是選擇了Ploy方式直接建模的，因為這樣的卡通角色結構簡潔、整體，poly方式要比雕刻快許多。

首先是建模出整體模型，然后就是根據擺好的Pose來雕刻相應的細節，用到雕刻的地方是面部、衣服、袖子和褲子。

完成模型的基礎構建后就是耐心展好UV，為后續的制作打好基礎。

2.姿勢和表情制作

皮拉夫的姿勢，第一印象就是清朝時期王爺家里的闊少的感覺，整天游手好閑，提個鳥籠到處溜達那種。

姿勢沒有用模型直接編輯造型得到，而是使用Rig蒙皮流程。由于Rig實在是一個超復雜的內容，在本文中只能概括描述制作的思路，還望大家多多包涵。

Blender的骨骼系統相對于其他3D軟件來說比較特別：

（1）它是一種封閉骨架，在Object模式下，有父子關系的骨骼都將被視為一個整體對象，要想選擇制作動畫或給其中某根骨頭添加控制器的話，必須切換到Pose模式或者Edit模式。

（2）Blender還有一個奇怪的設定，只有骨骼擁有副空間位移歸0能力，其它對象poly，曲線，虛擬體這些對象運用歸0操作后都會回到世界坐標的中心位置。（這個其實比較郁悶，等于說在架設骨骼時，所有的涉及到位移歸0的控制器都必須是骨骼才行，實在感覺不夠自由和快捷。）

（3）控制器的搭建理念和3ds Max的堆棧欄方式比較接近。

高效的兩足骨骼插件Rigify

Blender在對于2足類角色有一套高效快捷的骨骼系統Rigify。它是以插件的形式存在于Blender中，如果你在創建菜單中發現沒有的話，你要開啟插件管理【圖02_01】，找到Rigging選項卡，開啟Rigify【1~4步】。最后別忘了第5步，保存設置，這樣下次再開啟Blender時，它將自動加載這個插件。

圖02_01

當開啟后你會在Ctrl+A的創建菜單下找到它[圖02_02]，按下后就會在場景中出現右邊的基礎骨架。

圖02_02

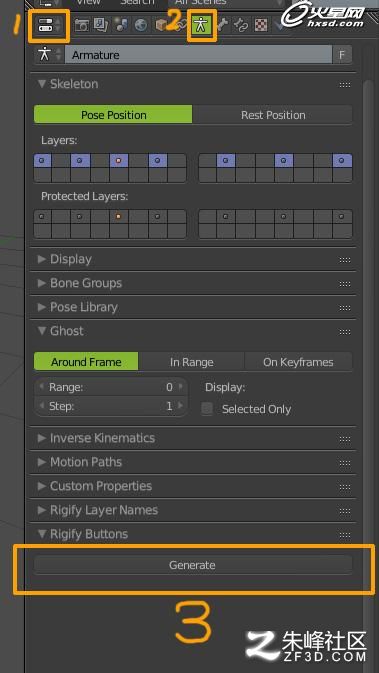

選中這個骨骼物體，按Tab鍵進入它的編輯模式，然后耐心的調節直到與你的模型對位匹配。完成匹配后，按照【圖02_03】里的步驟進入到骨骼屬性面板，在最下面找到Generate生成按鈕，只需要按下它，幾秒后你就可以得到像【圖02_04】一樣的rig骨架了，它包含了控制器，IK，F(xiàn)K，IKFK位置匹配，伸縮骨骼，骨骼顯示管理這些目前很成熟的角色動畫骨骼的功能。

圖02_03

圖02_04

接下來就是蒙皮操作和刷權重。刷權重是一個極其需要耐心和細心的活，需要時間來配合動畫完成權重合理分配的工作，這里只簡明扼要的介紹Blender的權重流程。

在對象模式下，先選擇模型，然后【shift】加選骨骼對象，【ctrl+P】你會看到【圖02_05】中的菜單，其中有三種蒙皮方式，分別是：

空權重方式，封套權重（Max的封套權重）和自動權重，我選擇的是第三個自動權重方式，這樣Blender可以完成大部分權重分配的工作。

圖02_05

選中你要調整權重的模型，然后如【圖02_06】所示：

（1） 首先得進入權重模式，當進入后，你會發現顯示模型的色彩發生改變，深藍色的表示權重是0，紅色權重是1。

（2） 在屬性面板中找到data圖標，點擊進入。

（3） 在其中找到頂點組管理列表，所有和模型發生權重的骨骼都列在這里面，你可以選擇這些骨骼的名稱，視口中的模型也會快速顯示相對的區域。

（4）這第四個區域就是筆刷管理，可以用它繪制權重的范圍，增加或是減少。

圖02_06

在刷權重過程中，個人感覺Blender的賦予權重值比較麻煩，所以花了點時間用Python寫了一個小插件來輔助我進行權重的設置，這樣會提高不少的效率。

權重小插件

權重完成后就可以進入姿勢的擺放啦，首先在物體模式下選擇骨骼，然后進入【圖02_07】（1）切換到動畫面板布局，（2）切換到Pose模式，（3）時間滑塊保證在0幀，（4）選擇所有控制器，按鍵盤【i】會彈出key幀菜單，選擇位移旋轉縮放的關鍵幀，成功的話你會在（3）時間線面板看到關鍵幀。

圖02_07

好啦，完成姿勢后就是表情的制作了，表情我使用的是ShapeKey的方式完成（Maya中叫BendShape，Max中叫Morph），Blender的ShapeKey和Lightwave，mode的很像，不需要在外部做很多模型，直接在原始模型上建立形變通道進行編輯造型，也可以連接驅動關鍵幀建立骨骼驅動變形動畫。

建立shapekey：【圖02_08】

（1）進入對象的Data面板，（2）找到Shape Keys選項卡，（3）選擇“+”來添加通道，（4）選擇添加的通道后，（5）保證Value的數值是1，然后按【Tab】進入到Mesh的編輯狀態進行表情的制作。

圖02_08

3.雕刻細節

完成上述的步驟后，我需要根據已有的姿勢和表情來對衣服進行深入的細節雕刻。

首先是袖子和褲子，運用了Blender的布料動力學，根據生成的姿勢動畫來生成基本的造型的，所以這兩個的起始網格比較多。這次不需要使用動態雕刻，因為布線的模型前期就已經完成了，所以現在只需要精細雕刻。

這里需要用到Blender精細雕刻修改器Multires。它的原理和ZBrush是一樣的，已每一級細分網格進行遞增精度，高級別需要你的電腦配置足夠強勁為前提。一般分到6級就已經非常精細了，所以理智的根據你的電腦內存配置來合理分配級數是十分有必要的。

添加精細雕刻修改器Multires【圖03_02】，（1）選擇modifiy面板，（2）點擊Add Modifier 會彈出modify菜單，（3）選擇精度修改器Multiresolution就會看到（4）。

圖03_02 （皮拉夫的頭部雕刻級別是3級，主要是雕刻眼下的皺紋。）

Blender的雕刻模塊和ZBrush的完全是如出一轍，所以會ZBrush的朋友只需要花極少的時間就可以輕松搞明白，它沒有ZB那么完善和很給力，但它卻提供了一個簡單快捷雕刻流程，讓你在沒有ZB的情況下，完成80%的雕刻流程。

（衣服和袖子的雕刻主要就是在皺褶上。上圖為降級顯示下的效果，衣服是雕刻到5級，袖子是4級。）

在雕刻的過程中我開發了Blender的雕刻模塊的插件，讓我能夠愉快的專注于雕刻上，而不需要在各種面板中來回切換調整雕刻參數，第一個雛形版本是調用菜單方式【圖03_04】，而后隨著Blender在2.71擁有了Pie菜單后，就誕生了功能更全，更快捷的雕刻插件“John's Sculpt Pie Menu”【圖03_05】。這個插件把分散在Blender里雕刻會用到的參數、功能全部集合到了一個pie菜單中，使用一個快捷鍵進行快速調出。

圖03_04

圖03_05 （John's Sculpt Pie Menu）

目前開發到了0.06版本，我制作了關于這個插件的功能視頻演示，感興趣的朋友可以訪問下面的地址觀看：

John's Sculpt Pie Menu第一個版本Blender 2.72功能宣傳

http://v.youku.com/v_show/id_XODU1MzU1MTE2.html?from=y1.7-1.2

John's Sculpt Pie Menu for Blender 2.73新功能

http://v.youku.com/v_show/id_XODY4MzA0OTE2.html?from=y1.7-1.2

如果想獲得這個插件的話，可以瀏覽我的QQ空間的文章，里面有詳細介紹：

http://user.qzone.qq.com/553776578/blog/1421213607

當然，寫完這個插件的時間估計皮拉夫早制作完成了 (┬＿┬)！

4.材質--3S材質和衣服細節的制作

皮拉夫發布后，很多朋友問我最多的問題就是皮膚是咋做的呀，衣服的質感是如何處理的，在這里我就分享下。

首先是SSS材質，在制作皮拉夫時Blender是2.71，Cycles渲染器在3S渲染上提速了許多并且支持N卡實時預覽，這樣就使得調節流程更有效率了許多。從理解3S材質整體思路來說，Cycles的3S材質和其它渲染器的沒多大區別，只是Cycles的3S是一個單獨的節點，它自身是不包含反光組，高光組這些的，所以你得自己來組裝它們。這樣就使得創造皮拉夫皮膚材質變得非常靈活和有趣。你可以用一個3S節點就做出表皮，真皮和深皮層的效果，如果對單節點不滿意的話也可以單獨模擬真皮層和深皮層效果，然后再把他們合在一起。當然渲染時間將會相應增加，所以本文只介紹使用一個3S材質節點的思路。

打開SSS材質節點，如下圖（圖02-00）所示：

1 選擇一個窗口，切換到節點編輯面板

2 選擇材質面板類型

3 在工作區中Ctrl+A調出材質節點菜單，選擇Shader組

4 選擇3S節點，就會看到在面板中出現了3S材質節點

圖02-00

3S材質本身是非常復雜的過程，這里主要還是分享思路，可別照抄參數和設置，因為物體體積大小不同，場景燈光不同，貼圖材質色彩變化和灰度強度參數不同都會發生非常明顯的變化，玩過MR或是VRay3S材質的朋友知道我在說啥。所以參數沒有意義，關鍵你能明白材質結構是如何組合運作的。

下圖是完成皮拉夫面部3S效果的節點結構，想說的都在這圖里了，你可以以這個為基礎再添加更多的節點來豐富高光反射和更細致的3S效果。（要想效果好，耐心一定是必須的，你必須根據預覽小樣反復的精調各項參數，修改貼圖明暗，色彩等等。）

貼圖的繪制是在Blender的繪畫模塊中使用了投射貼圖的方式完成的，然后再送到平面軟件中進行更細致的處理。

現在來分享衣服布料的細節。

其實布料的材質是整個作品制作中最輕松的，基本上就是一個布紋凹凸就搞定了。心思主要用在畫縫紉線上。

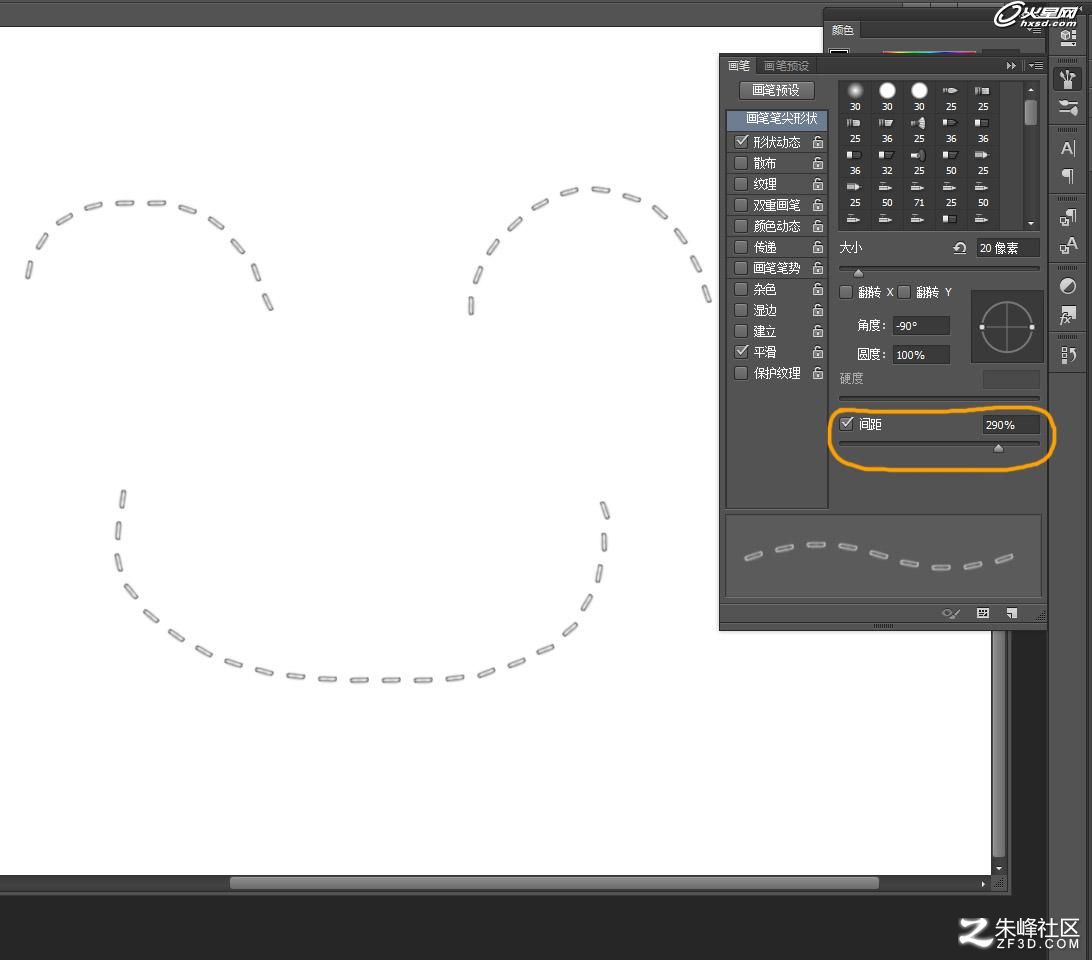

線縫的制作是先建模，渲染獲得Z通道和AO數據，然后到PS加工一下，把這一股做成筆刷，把筆刷的間距根據自己的需要調節到合適的數值，你就可以輕松畫出線縫了。然后根據UV的分布，耐心的在該有的位置畫出線縫就可以了。

接著就是Cycles布料材質的制作，下面這圖完全說明衣服材質是如何做出來的，在右上角附帶一張顯卡實時預覽的效果，根據實時預覽的效果反饋不斷的修正調整各項參數，達到滿意為止。

Cycles這個渲染器對凹凸的算法實在優秀，所以在圖像的細節表現上，你完全不需要在雕刻時把極細小的毛孔或是布紋雕出來，只需要用貼圖控制就能輕松獲得不錯的凹凸效果。

燈光，布景和渲染不在這里介紹了，和《阿拉蕾》里的制作是一樣的。最后分享一個畫龍點睛的小玩意，就是皮拉夫胸前的神龍圖案，原先是沒有加進去的，后來在看漫畫時在封面上發現了這個圖案，果斷掃描后把它放在了皮拉夫的胸前，頓時覺得皮拉夫的身價倍增的感覺有木有(>_<)，當時腦海中各種浮想，仿佛皮拉夫是龍珠世界的7大長老之一，手持一星龍珠代表在由7位長老組成的團體里他的地位可是數一數二的。哈哈~~腦殘?zhí)�過啦，得去吃藥咯~~~~~~~~~~~~~~

結語

好啦，這個就是我心目中的皮拉夫的創作過程，希望能給有想在Blender完成自己角色作品的朋友一點參考，由于自身文筆淺薄，沒有表述清楚的地方還望朋友們見諒，謝謝閱讀。
