再現中國絕美古跡 《仙佛寺》三維場景制作解析

導言：大家好，我是Z,OMY！。這是我最近完成的一個關于寺廟的項目,仙佛寺位于福建省永泰縣，打算原址重建，這是我為其設定的意向規劃。在此和大家分享一下我的制作經驗，由于周期較短，所以項目中難免會出現一些不足，還請大家多多指教，謝謝！

項目介紹：

使用軟件：

整個項目有相對開放的部分也有客戶要求較為嚴格的部分，開放的部分是我可以根據具體情況變更或者添加些東西，比如建筑的具體形態，植物的種類和分布�？蛻粢�求較為嚴格的部分是整體的布局不能變動。首先是原先的規劃圖：

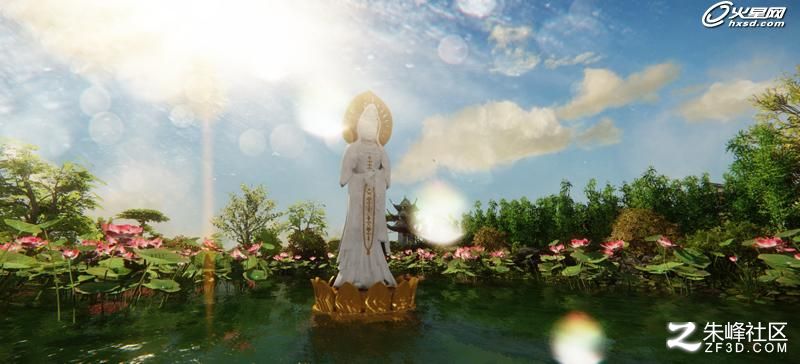

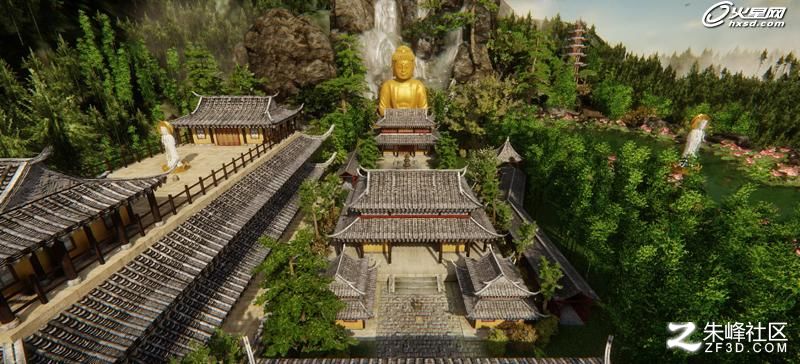

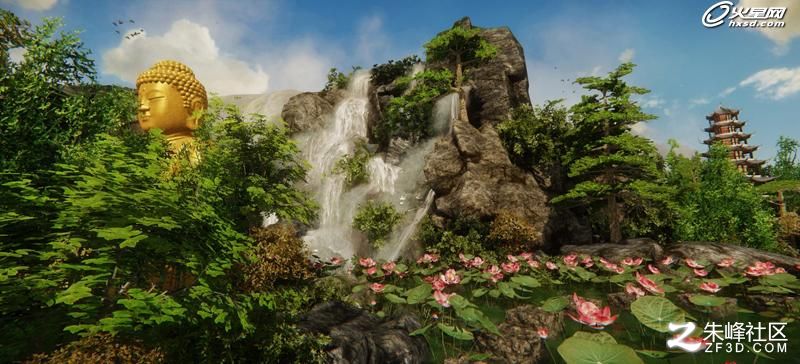

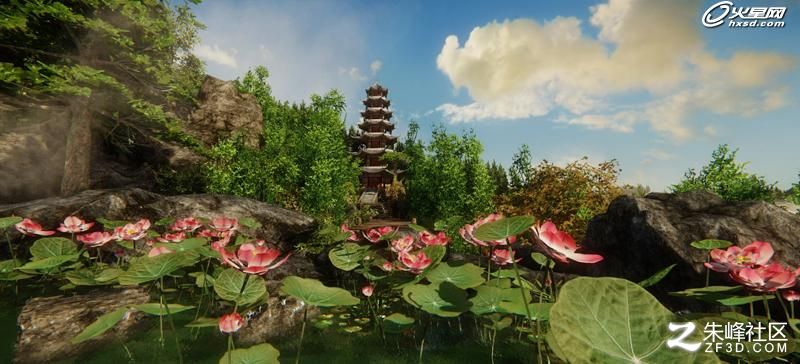

下面是我設定的視頻展示及截圖：

前期準備:

項目初期大的設定很重要，要搜集足夠多的素材，只有充分了解目標物體，才能把物體做好，因此我搜集了一些國內較為知名的寺廟，比如少林寺、白馬寺、棲霞寺、雞鳴寺、靈隱寺等等，以此來增加自己的知識和創作靈感。下面是我搜集的部分素材：

建筑制作：

建筑方面需要說明一下，在上次制作蘇州園林的時候有網友反映說建筑不是純蘇州園林，其實在細節方面我確實沒有完全按照原建筑，引擎畢竟是實時渲染，所以對模型面數和貼圖大小有一定限制，如果完全按照原建筑制作會增加很多細節，引擎的壓力會特別大，可能會出現卡頓掉幀之類的問題，所以在保證效果的基礎上會對原建筑有所取舍。其次像這種意向設定只是提供一個基本參照，不會像CAD那種精確到毫米的級別，所以在不影響大效果的前提下，一些具體的細節或者單位就不必特別在意。下面是建筑模型的拆解圖：

各建筑導入引擎后的效果：

植物制作：

植物方面我想著重講解一下， 制作植物我運用的是speed tree（一下簡稱st）,st目前最新版是st7，功能比之前的st6更新蠻大的，最重要的是hero tree的強大功能及其支持直接導出Autodesk產品的格式，這點還是非常人性化的。在制作這個項目時還沒有發現破解完善的st7所以使用的還是st6,雖然st有著強大的自定義功能，但是我建議初學者入手的話可以在st自帶的樹庫的基礎上修改。下面就說一下具體步驟，st為我們提供了非常豐富的修改命令，比如萬能的randomize可以為我們隨機創造新的可能性，不管是樹干，樹枝，樹葉等子級別，還是整體的父級別，還有allow node editing都可以允許我們?nèi)我庖苿?dòng)、旋轉、縮放或者刪除任意的細節。甚至還有可以讓我們隨意添加任意形態的枝干的hand drawing。如下圖：

各樹木導入引擎后的效果：

另外關于荷花的制作方面之前有網友問起過，下面就是荷花的拆分圖：

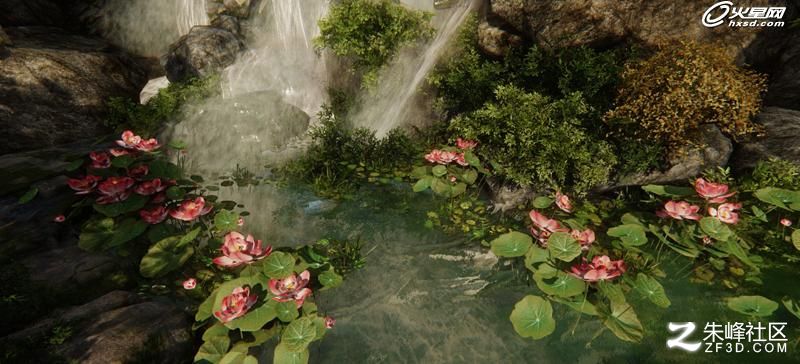

導入引擎后的效果：

引擎地形制作：

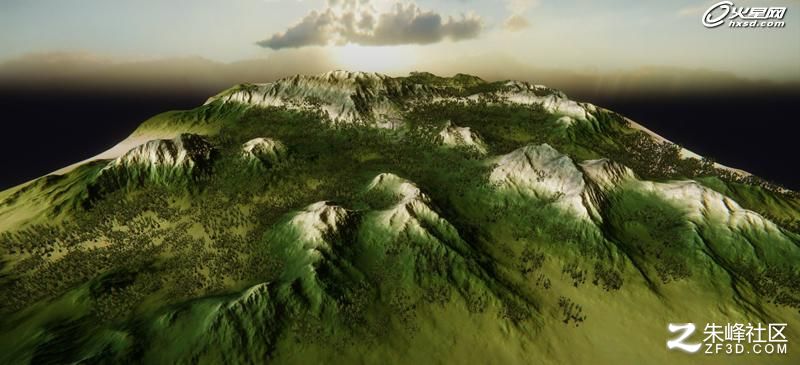

這個項目初始階段時客戶說一定要讓寺廟處于群山環抱的狀態，山巒疊起，云霧繚繞。就當時的情況我使用了GeoControl（以下簡稱GC）一個制作地形的軟件，GC比起著名的VUE雖然效果確實不如VUE，但是操作更加簡單便捷，同時也能滿足基本需求。如下圖：

首先從地形庫選擇自己所需的地形，從菜單欄選擇生成——導出地形，得到灰度圖raw。然后生成——圖像顏色導出，得到位圖bmp。如下圖：

然后在引擎里新建一個地形，在選擇地表貼圖大小時最好和我們之前導出的圖片大小一致，工具欄terrain——file——import height map。菜單欄terrain——import  terrain  texture。如下圖：

在種樹的同時要注意多種點引擎自帶的紙片樹，注意分布，如有不太清楚的可以去網上收集些山地林地的圖片參考一下，但是注意資源量，有大效果即可。如下圖：

添加些云彩烘托下氣氛。如下圖：

近看效果：

總結：就整個項目來說大的效果基本是令人滿意的， 但是由于種種原因有些地方做的還是不盡如人意，比如建筑的細節方面不太到位，植物的種類不夠豐富。還有一些正在研究但是目前無法解決的問題，比如云彩會與山體發生很不自然的穿插，建筑和植物的陰影會在一段距離之后消失而影響整體效果，水面的反射，環境貼圖的角度偏小等等。希望大神時常出沒的火星網能有朋友指點迷津，謝謝！
