民國女子之《A Chinese Girl》

姓名    ：柯維麟
　使用軟件:3ds Max、 Zbrush、Photoshop

一、 制作方向

曾幾何時，我看到一張插畫，畫上女子的眼神讓我印象深刻，一直無法忘懷，所以我做了這個作品，想把那個眼神做出來。
在制作角色的過程中,我發現對于角色來說，最關鍵的就是面部表達以及姿勢，當我考慮她的面部表情的時候，我把注意力主要集中在眼部和嘴部這兩個區域，因為這兩個區域可以說是面部表現的關鍵區域。我知道一定還有很多像我一樣沒有美術背景并且自學CG的朋友, 如果我們要做出準確可信的模型，我認為最重要的事情不僅僅是學習3D方面的技術，而且還要花時間自學人體解剖學等等美術理論,學習人體解剖對做出好的角色作品是非常有幫助的，因為學習過后你會了解人體的構造, 你會清楚的知道人體應該是什么樣的,這樣再建模的時候你自然會知道應該把模型做成什么樣子。

好吧,我想我已經說了很多閑話了，接下來我將和你分享這個作品的制作流程以及一些經驗。

二、概念和參考圖

在制作之前 ,需要有一個概念來指導, 所以 ,我設置了她的背景: 生活在民國時期, 中產階級家庭長大, 大約15歲。背景設定之后，開始尋找那個年代的服飾以及發型的參考圖：

Fig.01

三、 模型

衣服 ：我在3ds Max中制作衣服的基本模型并且賦予UV，再將其導入Zbrush中雕刻  ,之后再把雕刻好的模型導回Max 。

Fig.02

頭部：我用對立方體進行細分的方法來塑造頭部模型。

Fig.03

人們常說“條條道路通羅馬”，建造頭部模型有許多種方法,可以這么說，每個3D制作人都有他/她自己的建模方式與方法 ,但是不得不強調的是，最重要的事情是你要了解你所要創建模型的那個對象的結構, 可以這么理解: 如果你不知道羅馬是什么樣的, 即使有百萬條道路讓你走，你仍然很難到達真正的目的地。所以在這里，我更愿意講一下面部的一些關鍵特點，而不是建模的方法。

Fig.04

除了基本的三停五眼的規則外 ,仍然有一些重要的特點我們必須關注 (Fig.04) :

 1、上眼皮, 當光線來自頭部以上時 ,在光照下，上眼皮會形成一個陰影在眼球上 ,這點對于延伸的刻畫以及眼睛的真實度有著至關重要的作用，所以在我們建模的時候, 應該保證上眼皮有足夠的厚度，否則它不會造成陰影；還有一點就是上眼皮相對于下眼皮更加圓潤飽滿。

2、 理論上講，上唇始于鼻底止于唇裂，這么講的話，上唇的起始處在于鼻尖與鼻翼尾的中間。

3、上嘴唇本身是一個 “M” 形的結構, 在上嘴唇的中段有個凸起的結構(唇珠). 整個上唇可以理解為這樣一個結構：一本打開的書和兩翅膀，翅膀部分石油角度的變化的，越靠近嘴角的地方，翅膀面向的角度就越向下，越靠近中間的部分，翅膀面向的角度越向前（面向讀者的方向） (Fig.05)

Fig.05

4、下唇從下巴延伸出的一個類似擱板的結構 ,這個擱板中段凹陷（唇與下巴間的凹陷），靠近嘴角兩端圓潤。 圖Fig.04中點4處，那里只有顏色上的不同（分界），沒有角度上的變化（也就是沒有真正的幾何空間的分界），在建模的時候,嘴角的地方要平滑的過渡。 (Fig.06)

Fig.06

5、下眼皮邊緣一般在靠近整個頭長的中線附近。透視后面看起來不自然很可能就是因為眼睛的位置太高或者太低。

(推薦 “The Artist’s Complete Guide To Facial Expression”這本書, 作者 Gary Faigin)

四、貼圖 & 材質

1、頭部:

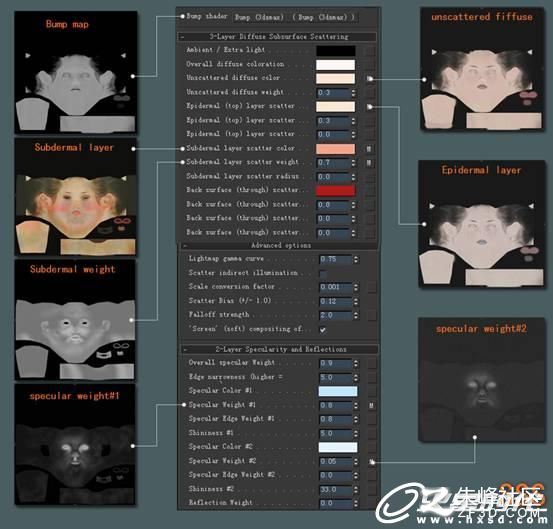

在整個過程中，我都使用了4096x4096的貼圖 ,這樣尺寸的貼圖含有大量的信息，做去色以及對比度等小的調整就可以直接用作凹凸貼圖使用,當然，嘴唇部分還要自己把凹凸紋理畫進去，這樣效果會更好的�？偣灿昧�7張貼圖來模擬皮膚的sss材質：
Unscattered 、Epidermal、Subdermal、Subdermal weight、Two pieces of  Specular weight map and one bump map。(Fig.07)

Fig.07

關于SSS材質，并沒有一個硬性的標準來衡量皮膚材質應該是什么樣的,你可以通過調整材質參數來達到自己所滿意的或者需要的效果,可以是超級真實的也可以是卡通風格的。這一切都由你自己決定，重要的是與所要表現的風格相符合。調整的過程基本上是：比如你要調整真皮層（subdermal） ,那就把這一層的權重值調整到“1”，其它層諸如epidermal, back surface 的權重值都調整為“0”，然后再調整真皮層的scatter radius值，直到一個類明膠感為止。其它層的調整依此類推，等各個層都調整好以后，再重新分配它們的權重值，一般來說，epidermal與subdermal兩者的權重值之和為“1”。

在真皮層作了一個權重貼圖,是考慮到所作的角色是個未成年女性 ,所以我希望她面部的一些地方能夠比成人更嬌嫩些，比如嘴唇和臉頰部位。

2、衣服:

我給衣服賦予一個可平鋪的凹凸貼圖來達到布料表面的質感，為了得到正確的凹凸紋理比例, 我把這個貼圖在U、V兩軸都平鋪了大概100次,并且把凹凸強度調至999,這樣渲染之后便呈現出布料的表面質感了；最后, 我在漫反射通道上加上了紅色, 并且在領子上和發帶的漫反射通道加上花紋。 (Fig.08)

Fig.08

3、頭發:

使用3ds Max的毛發系統來創建，大概是用了50條引導線�？傮w來看，Max自身的毛發系統的效果會比hairfx更加真實一些。 (Fig.09)

Fig.09

五、照明

整個照明設置很簡單，使用光度計燈光, 我用了一個長方體來阻擋部分主光源, 這樣會使光線看起來更加自然, 其他一些光起到環境光的作用。(Fig.10)

Fig.10

六、合成

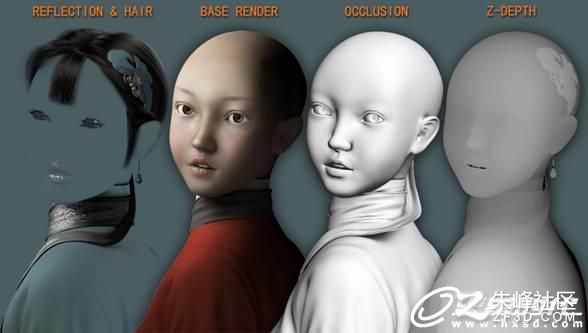

我使用 V-Ray 來渲染反射性的物體以及反射通道，比如頭飾，耳墜，領子的反射通道以及面部的反射區域（面部的反射貼圖直接使用sss中的高光貼圖）， 除此之外的其他部分都是在mentalray中渲染, 最后在photoshop合成所有通道。 (Fig.11)

Fig.11

調整圖像最后如下：
