特約教程：《彩虹之上》靜幀效果制作解析

部分作品。（圖01）

圖01

導言：
大家好，我是小黑，很高興能與大家分享一下自己在動畫場景方面的制作心得，當然自己也有很多不足之處，希望大家見諒。

首先我們來看看Vue 8 xStream是創建三維自然圖像和動畫的一款設計軟件。無論你是老手還是菜鳥都能幫助我們很輕松的塑造令人目瞪口呆的高質量三維自然景觀藝術作品。本次教程我將帶領大家使用3ds Max結合Vue創作云中的城市這樣一個夢幻的場景。

首先打開Vue 8 xStream，F(xiàn)4選項彈出Atmosphere Edior。

簡單介紹下Vue大氣的四種模式：Standard model(標準模式）， Volumetric model（圓柱模式），Spectral model(光譜模式），Environment mapping(環境映射）。相對其他模式，Spectral model(光譜模式）是最能模擬大自然效果的，所以我們選擇它來模擬我們需要的自然環境，然后Sun選項下面設置太陽的方位，大小和光暈。（圖02）

圖02

接下來是Clouds（云選項）中，添加云層Low Clouds（這個云素材比較自然，自己比較喜歡）。Cloud animation是針對云層動畫設置的選項相當有用，當然現在我們不需要用到。（圖03）

圖03

繼續設置Scale （大�。�0.25，Altiude(海拔度)100m，Height(高度)112m，Cover（封面）75% ，Density（密度）200%，Opacity（不透明度）67%，Detail amount（數量）67%，（海拔高度變化）25%，Ambient lighting （環境光照）27% ，Shadow density（陰影密度 ）100%。

上述參數都是我反復模擬下來能得到比較好的數據，當然每個選項的參數都會對環境造成很大的影響，大家可以針對自己的需要去設置。（圖04）

圖04

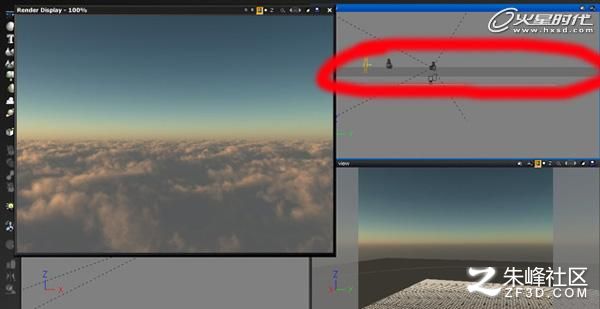

創建攝像機觀察畫面中出現的體積云層，渲染一張。通過上述的（云選項），和Sun選項來不斷改變?cè)茖拥淖兓�。過程中我們需要主要就是攝像機的位置，還有通過大氣編輯器反復修改顏色的對比，盡量去達到一個自己心目中完美的畫面。（圖05、06）

圖05

圖06

下面我們要做的是制作體積云層上面自由的形狀云體。（圖07）

圖07

點擊Object→Create→Meta Cloud From Preset，選擇需要的云體然后不同組合就OK了。這里面豐富的云體素材，給制作能帶來不少的方便。（圖08）

圖08

調解云的材質如下面的參數，然后隨意組合這些云體，組合成自己想要的形狀。呵呵，例如我測試的棉花糖啊，娃娃雪糕啊等形狀。（圖09、10、11）

圖09

圖10

圖11

接下來是個枯燥的過程，需要有耐心的去堆積每一個云體，反復的觀察反復的修改.最后得到的最終效果如上圖。堆積的時候要注意的是當然不是一個云體放在那兒就能很出效果的，一個云體周圍肯定要有其他云體的融合才能很完美的表現，技巧就沒什么咯，記住有耐心就OK咯，耐心是一個很簡單很基礎但是很管用的辦法。（圖12、13）

圖12

圖13

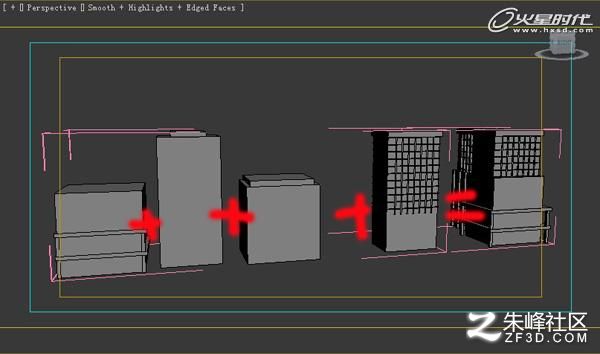

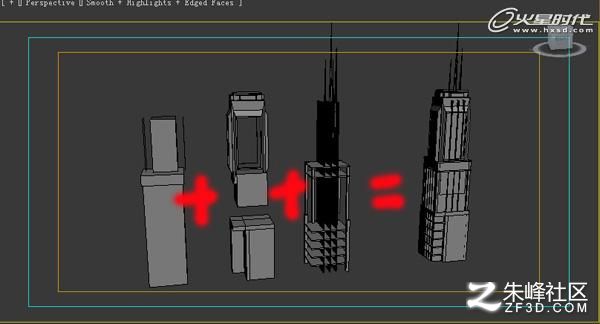

模型很簡單的制作不用太復雜，就像堆積木一樣。主要要注意的就把模型做的好看就是咯，因?yàn)樽顣?huì)不會給近景只需要做個粗模就OK啦，還有是就是多參考城市樓房圖片。（圖14、15）

圖14

圖15

同樣有耐心去的堆積一座城市，最后完成我需要的城市樓群。擺放方式自己就比較隨意咯，基本上都是簡單2，3個樓房反復復制粘貼得到的，主要注意高低落差對比好看就是咯。（圖16）

圖16

材質使用mentalray的建筑shader，簡單的水泥材質，玻璃材質就Ok了。燈光是直接使用Vue場景中的太陽光。因?yàn)閂ue關聯3ds Max后支持mentalray渲染，并且速度明顯3ds Max里面比Vue快一倍。（圖17）

圖17

在3ds Max右上方有和Vue互接的選項，點擊導入Vue云層的場景。（圖18）

圖18

導入場景后會看到之前創建的形狀云體，然后要做的是復制城市樓群場景，堆放場景到體積云層中。這兒大家注意就是盡量把模型堆放在在云體內，反復渲染測試，保持?jǐn)z像機內的畫面能表達自己心里面所想要的畫面。同樣還是那句話有耐心，因?yàn)槊恳粋�(gè)好看畫面都要經過反復的修改修改再修改得到的。（圖19）

圖19

調解最后的參數，渲染輸出，后期就比較簡單咯，教程也就差不多完！（圖20、21）

圖20

圖21

最后感謝我的好朋友兼搭檔“小六哥”幫助后期處理，同時感謝火星時代提供這個學習與交流的平臺。希望大家喜歡我的東西。（圖22）

圖22
