怪獸教程(二)《狂魔》

作者：李頌華
難度等級：中
使用軟件：3ds Max、Zbrush、Photoshop
我進入游戲這個行業有三年左右的時間了，非常喜歡做各種各樣的角色，看著一個個角色從無到有，在自己手中被創造出來，心里總會產生一種無比的滿足和成就感。由于公司項目的原因，在工作中我做的多是卡通、Q版類的角色。但就個人愛好來說我還是比較喜歡寫實類的角色，所以會利用工作之余的時間做點比較寫實的角色。這幅作品就是我在07年底完成的。因?yàn)槭怯玫臉I(yè)余時間，所以做的時候也是斷斷續續的，加起來差不多用了一個月的時間吧，不過總算是堅持完成了。在這里我給大家分享一下制作這幅作品的經驗和過程，希望能對大家有所幫助，寫得不好的地方還請大家多多包涵指正。
前期：
在開始動手制作前，應充分做好前期的各項準備工作，收集盡量多的相關參考資料，在腦海中思考一下大致的制作方向和思路，怎樣合理利用自己掌握的技術和軟件來完成和實現作品。如果是非常復雜的角色，怎樣進行合理的拆分、組合，才會做到心中有數，事半功倍。
模型：
我比較喜歡先在Max中創建低模，然后在Zbrush中進行雕刻的方式來完成建模部分的工作。這樣做能更好的發揮Max和Zbrush這兩個軟件的長處。首先我會在Max中做出角色的大體輪廓，這時不用太在意小的細節，只要把握大的形體和比例關系，細節的處理和調整將會在之后導出到Zbrush中進行。在制作這個角色時，我決定將身體和鎧甲衣物等附件分開進行制作。
1、在Max中創建一個Box，用多邊形工具通過拉伸、擠壓、倒角、剪切等方法制作出角色的身體部分。需要注意的是布線的合理性，布線的方向要根據角色的身體結構走，盡量用四邊面，這將便于之后導入Zbrush的細分雕刻工作。（圖-1）

     圖-1

2、將角色身體的基礎模型確定下來，并保證今后對此模型不會做較大的形體修改，就可以開始分UV的工作了。我是在Max中進行分UV的工作的，將角色的頭、軀干、手、腳等幾個部分劃分成不同的區塊進行展開。因?yàn)檫@個角色身體是對稱的，而且身上沒有刀疤等不對稱的元素，所以我把身體的UV做成對稱的重疊在一起節省對貼圖的占用。這里要注意UV的開口切線處理。開口切線應放在對稱或比較隱蔽的地方，這樣可以減少今后在貼圖時出現的貼圖接縫問題（圖-2）

    圖-2
現在用Max的UV自動展開工具可以非常方便的進行展開工作。只需要指定對象要展開的剖開線位置，然后自動進行展開，再用UV編輯窗口中的Relax放松工具調節一下UV的形狀，可以很快的得到我們想要的結果。（圖-3）

圖-3

3、將分好UV的角色身體模型導出成obj格式，這是一種目前比較流行和通用的3D文件格式，將obj文件導入到Zbrush中。接下來將對模型細分，進行細致地調節和雕刻，增加更多的細節。（圖-4）

圖-4
4、對模型進行細分雕刻，根據自己機器的配置，細分至適當?shù)膶蛹?jí)。我把這個身體模型細分了6級，差不多有3百多萬面，足夠我添加細節部分了。注意調整和添加細節時要有耐心，不要急于求成，不要一開始就直接分到最高級進行雕刻，而應該逐漸深入，一級級逐步調整雕刻。Zbrush 的筆刷相當豐富，需要靈活運用來達到我們想要的效果。（圖-5~圖-6）

 圖-5

      圖-6

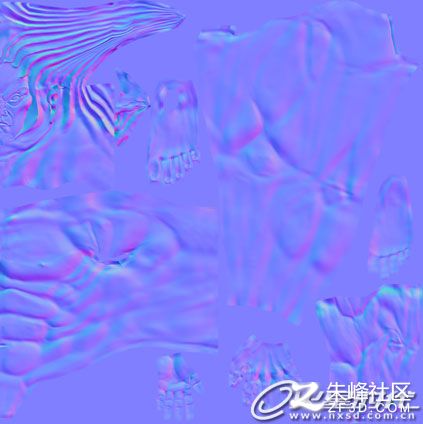

5、將角色身體雕刻完成后，用Zbrush中的ZMapper工具來生成身體的NormalMap法線貼圖。（圖-7~圖-8）

 圖-7

圖-8

材質：
6、顏色貼圖我是在Zbrush中直接繪制的。ZBrush3.1中可以允許直接在3D模型上繪制貼圖，不像以前還需要投影大師，非常的方便。將模型調到最高的細分級別，關掉筆刷的Z深度項，打開顏色項進行貼圖繪制。如果貼圖需要更精細的話，可以先在Zbrush中繪制，然后導出到Photoshop中進行再加工處理。（圖-9~圖-10）


 圖-9

     圖-10

7、因?yàn)榻巧�的身體模型在Zbrush中進行過調整，所以我將雕刻完成的身體模型降到低的層級重新導出成obj文件格式導入到Max中，作為標準的身體模型。接下來準備制作身上的鎧甲和衣物等附件。（圖-11~圖-12）

 圖-11

    圖-12

8、以標準的身體模型作為參考，制作出身上的鎧甲和衣物等附件的低模來。（圖-13~圖-15）

 圖-13

    圖-14

圖-15

9、將分好UV的鎧甲和衣物等附件導出到Zbrush中進行細分雕刻。Zbrush3.1另一個很好用的新功能就是物體可以像Photoshop一樣分層了，這樣方便對復雜的模型進行雕刻和管理。我將鎧甲等物件分到不同的層，逐一進行雕刻。（圖-16）

    圖-16
10、將鎧甲等部分的附件物體分別在Zbrush中制作出法線貼圖和顏色貼圖，然后在Photoshop中將他們合成到一張圖上（圖-17~圖-18）

圖-17

圖-18

 11、把雕刻好的鎧甲等附件模型導出成obj文件導入到Max中與身體合成后渲染效果。（圖-19）

     圖-19

12、本打算這個角色的制作就這樣結束的，但想想還是應該讓角色擺個比較酷的動作，再加上背景才會讓作品更加生動，更有表現力，于是我又開始了以下步驟的制作工作。首先是制作出角色手中的武器和地面上的石頭。制作的方法和身體鎧甲的步驟相同，先在Max中制作低模，分好UV后導入到Zbrush中細分添加細節，制作法線貼圖和顏色貼圖，再返回到Max中進行合成。（圖-20~圖-22）

    圖-20

圖-21

圖-22

13、給角色添加CS骨骼，調整骨骼使其與身體模型匹配。給身體模型加入Skin蒙皮，調整權重。調好角色的動作姿勢。（圖-23~圖-24）

圖-23

圖-24

14、加入燈光與攝像機。我在角色的前上方使用了一盞VRay的燈光作為主光源，側面和背面使用了三盞Omni燈光作為輔助光來增強畫面的空間和體積感。加入VRay的物理攝像機取景并增加畫面的景深。（圖-25~圖-26）

圖-25

    圖-26

15、測試渲染，反復調整。（圖-27）

    圖-27

16、測試渲染滿意后渲染大圖到Photoshop中合成背景，調整色相對比度等細節，完成最終作品。（圖-28）

 圖-28
