“零”感空間的視覺打造

       導言

        日常起居室為我們練習制作材質和燈光提供了實踐對象。V-Ray使用者要面臨的問題是，如何為場景中的物體創建具有真實感的材質。筆者在室內增加了兩個大的窗簾，陽光將穿過窗簾照亮整個房間，窗簾之間會有一些小的縫隙，光線會直接射入房間。這里我們將為房間創建日景效果。

        制作步驟。
        一. 室內場景材質設置
        二. 照明
        三. 最終渲染
        四. 后期處理

 一. 室內場景材質設置
       1. 地板材質

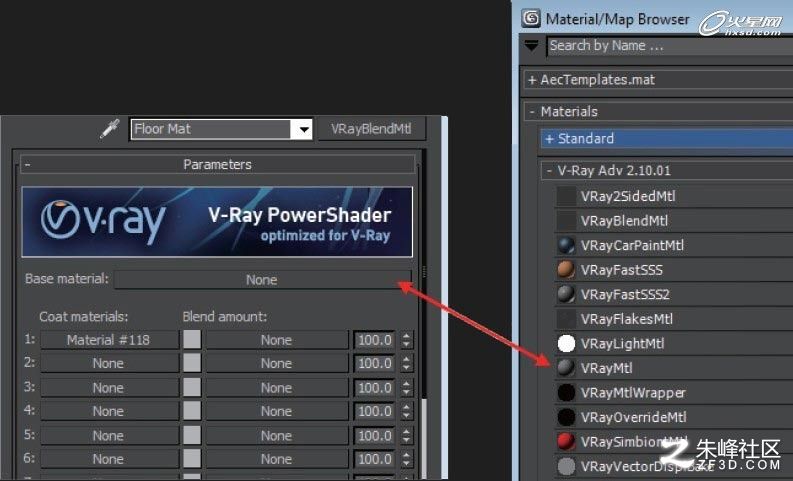

       打開Material Editor（材質編輯器）并選擇一個空白材質球。單擊Standard（標準）按鈕，在Material/Map Browser（材質/貼圖瀏覽器）中選擇VRayBlendMtl（VRay混合材質）。將該材質命名為“Floor Mat”。 單擊Base material（基礎材質）右側的None（無）按鈕，從Material/Map Browser（材質/貼圖瀏覽器）中選擇VRayMtl，如下圖所示。

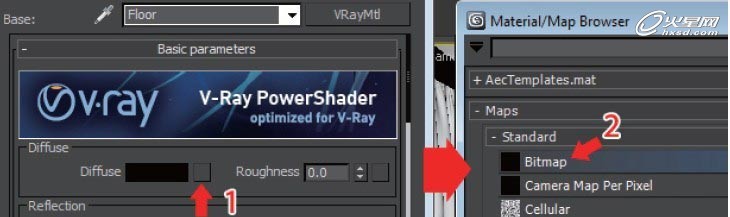

        將該材質重命名為“Floor”。單擊Diffuse（漫反射）右側的顏色樣本按鈕，在打開的Material/Map Browser（材質/貼圖瀏覽器）中雙擊Bitmap（位圖）選項，如下圖所示。

          選擇一張合適的貼圖，然后關閉對話框。將它稍微調亮，打開Output（輸出）卷展欄，將Output Amount（輸出數量）調整為2.4，如下圖（左）所示。 地板不能均勻地反射光線，因為有一些結構化的材質，因此，我們不會對反射強度使用固定灰度值，而使用帶有不同灰度值的圖像。選擇一張合適的貼圖作為反射紋理貼圖。 預覽材質，發現對于橡木地板來說，反射數量值太高。這一次我們將Output amount（輸出數量）設置為0.3，以減小反射。返回材質頂層，將Refl.glossiness（反射光澤度）值降低到0.65，使反射變得較為柔和，顯得更自然，同時將Subdivs（細分）值提高到16，如下圖（右）所示。

        打開VRayMtl參數面板下面的Maps（貼圖）卷展欄。單擊Bump（凹凸）右側的None（無）按鈕，如圖所示。

        在Material/Map Browser（材質/貼圖瀏覽器）中選擇Bitmap（位圖），單擊OK（確定）按鈕，然后選擇一張合適的貼圖。至此，地板材質就制作好了。返回材質頂層，再次進入VRayBlendMtl參數面板，下圖所示為創建好的地板材質。

         單擊Coat materials #1（外層材質#1）下面的None（無）按鈕，如下圖（左）所示。在Material/Map Browser（材質/貼圖瀏覽器）中選擇VrayMtl，將該材質命名為“Floor_Ref”。單擊Material/Map Navigator（材質/貼圖導航器）按鈕，將顯示當前材質球樣本，如下圖（右）所示。

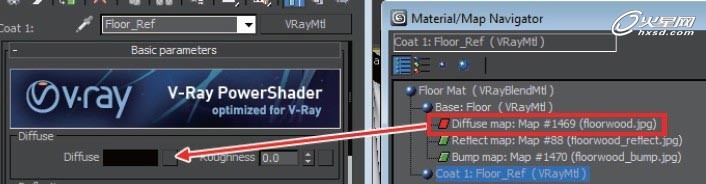

        單擊并拖動“Diffuse map - floorwood.jpg”到“Floor_ref”材質的漫反射右側的按鈕上。該紋理與“Floor”的漫反射紋理是一樣的，因此復制即可，如下圖所示。

           將Reflect（反射）顏色改為RGB（80, 80, 80）。啟用Fresnel reflections（菲涅耳反射）選項并禁用L按鈕。然后將Fresnel IOR（菲涅耳折射率）設置為5。將Refl.glossiness（反射光澤度）值降到0.9。參數面板如下圖（左）所示。將制作好的材質應用到場景中的物體上，下圖（右）所示為最終的材質樣本。

            室內的木紋看起來有點大，需要為其添加UVW Map（UVW貼圖）修改器，如下圖所示。

       2.窗戶玻璃材質

        創建一個新的VRayMtl材質并命名為“Glass Mat”。將Diffuse（漫反射）顏色設置為RGB（15,15, 15）。將Reflect（反射）顏色改為RGB（30,30,30）。啟用Fresnel reflections（菲涅耳反射）選項并禁用右側的L按鈕，將Fresnel IOR（菲涅耳折射率）保持為1.6。將Refract（折射）顏色改為白色RGB（255,255,255）。將IOR（折射率）設置為1.1。確認啟用Affect Shadows（影響陰）選項，允許光線通過。該材質可用于制作薄的窗戶玻璃，使陽光能進入房間。參數面板和材質球如下圖所示。

      將該材質應用到窗戶玻璃對象。Fresnel IOR值默認為1.6，如果想在窗戶玻璃上看到更多的反射，可將該值設置為2.5。

      3. 墻材質

        創建一個新的VRayMtl材質并命名為“wall_mat”。設置Diffuse（漫反射）顏色為RGB（200,181,165），如下圖所示。

         將該材質應用給墻對象。創建另一個新的VRayMtl材質并命名為“ceiling_mat”。將Diffuse（漫反射）顏色改為RGB（220, 220, 220）。將該材質應用給場景中的天花板和踢腳板對象。

       4. 木桌材質

          創建一個VRayMtl材質并命名為“table_wood”。單擊Diffuse（漫反射）右側的顏色樣本按鈕，在打開的Material/Map Browser（材質/貼圖瀏覽器）中雙擊Bitmap（位圖）選項。然后選擇一張合適的貼圖，關閉對話框。再將Reflect（反射）顏色改為RGB（25, 25, 25）。 啟用Fresnel reflections（菲涅耳反射）選項并禁用右側的L按鈕，并將Fresnel IOR（菲涅耳折射率）設置為2.5。 將Refl.glossiness（反射光澤度）值降到0.85。將該材質應用給場景中的木制桌子，如下圖（左）所示。桌子邊緣的木紋方向是垂直的，我們需要使它變成水平狀態，如下圖（右）所示。

        要解決這個問題，需要使用UVW貼圖修改器，參數設置如下圖所示。在修改器堆棧中，單擊UVW Map左側的“+”號，塌陷它的子物體。單擊激活Gizmo，如下圖所示。

         使用旋轉工具在左視圖中將gizmo旋轉90
