用瑪雅節點來制作車輪旋轉動畫

   這種效果用MEL應該很容易做的,但目前為止俺還不會寫mel程序，所以想了一下這個效果如何做。就是車輪前進時自身會跟著一起滾動一定角度的，這里要做的就是不用MEL而用節點來完成這樣的工作。第一步先創建一個物體，這里用的是一個比較簡單的NURBS做的車輪。有一點要說明，那就是模型的局部坐標一定要放置在模型的中心，這很重要，因為我們要做的就是利用模型的移動距離來計算出它的轉動角度。

　　這里是場景文件，下載后用MAYA打開,場景中有一個NURBS模型，名稱是Che.或者隨便創建一個有點像車輪的模型。

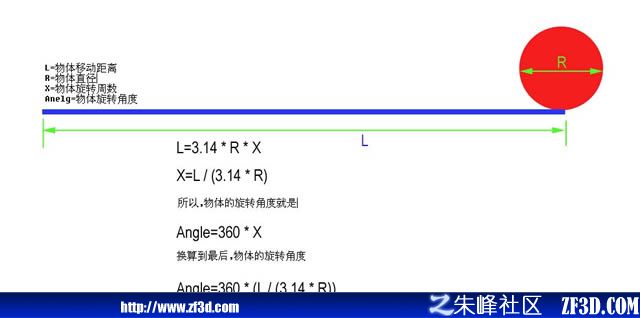

　　看看這張圖，我們來想想如何根據移動的距離計算出它應該轉動的角度，都是數學知識就不多說了。

　　

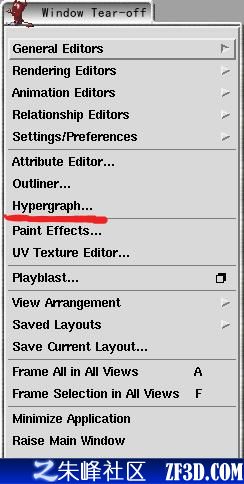

　　打開節點窗口，單擊window->hypergraph，如圖

　　

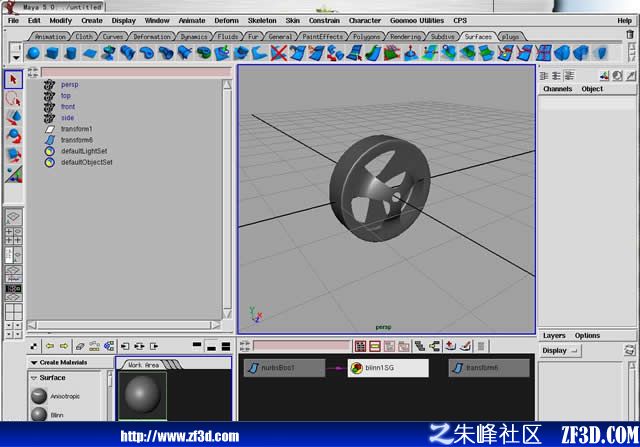

　　或者把面板布局成這樣的:然后在hypershader中創建一個乘除節點

　　

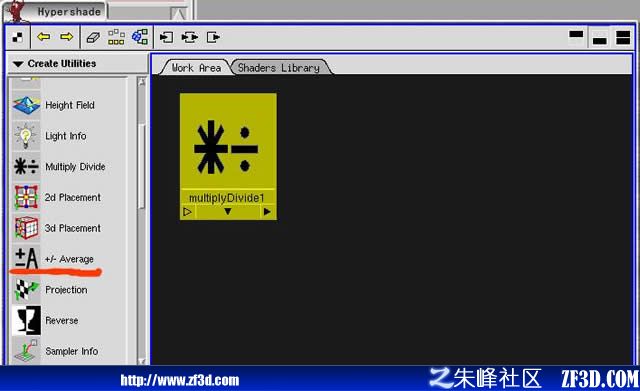

　　創建乘除節點

　　

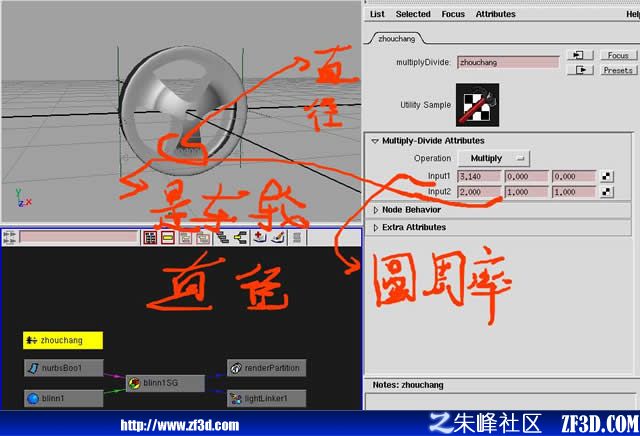

　　并且重命名為zhouchang,ctrl+a打開屬性編輯，設置參數為下圖，注意圖中的input2是模型的直徑，這里是用長度標注得到的數據，可以根據具體的場景來更改,Operation模式（Multiply）。

　　然后，再新建一個乘除節點。重命名為X，然后鼠標中鍵按住模型(這里名稱是Che)不放，拖動到乘除這里名稱為X的節點上釋放，在彈出的菜單中選擇other

　　

　　在隨后的連接窗口中把左邊窗口的Translate屬性下的Translate x和右邊窗口(X)下的Input1下的Input1 x連接，方法就是單擊左邊的Translate x，然后單擊右邊的Input1 x。隨后設置X的Operation模式為Divide，這里有三個選項，第一個是乘模式，第二個Divide是除模式，第三個是求冪。都是以input1為第一個參數，然后按照指定的運算模式運算Iupt2。

　　

　　接下來中鍵按住Zhouchang節點，拖到X節點上釋放，一樣選擇Other。在隨后的連接管理窗口中把左邊(Zhouchang)下的Output下的Output X和右邊的X節點下的Input2下的Input2 X連接起來，如果看不到有些屬性值，在菜單中把隱藏的屬性打開。順便說一下，所有的拖動操作都是在Hypergraph完成的。

　　

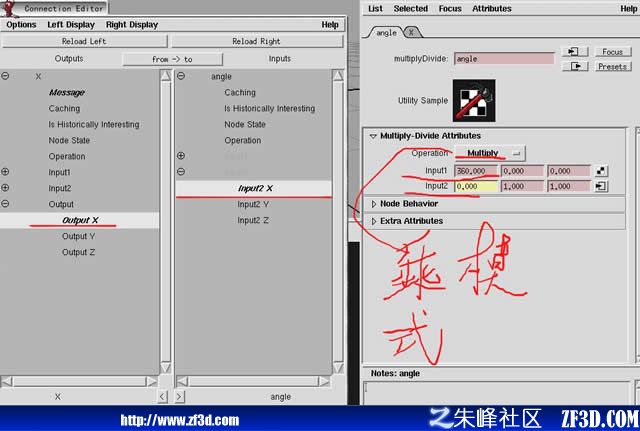

　　現在重要的一點要來了，我們現在要做的就是求出物體的角度，再新建一個乘除節點，并且重命名為Angle，中鍵按住X節點，拖到Angle上釋放，選擇Other，把左邊Output下的Output X和右邊的Input2下的Input2 X連接，還要設定Angle節點的Input1值最左邊的數值為360，這三個輸入框相對應的值是X Y Z，運算模式選擇乘。

　　連來連去，頭都大了，接下來中鍵按下Angle節點，拖動釋放到模型節點上，選擇Other，在連接管理窗口中把左邊(Angle)的Output下的Output X和右邊模型下的Rotate下的Rotate Z連接起來。注意，這個例子中的節點名稱很重要，不要搞錯了。

　　

　　現在看看場景效果,沿X軸方向移動車輪模型，看到了沒有？車輪跟隨著X軸的不斷變化而不停地旋轉著。這個例子中我們用的是X軸的移動變化，當然也可以選擇Y或者Z軸。不過好像不對勁，因為車輪的轉動方向和移動方向不符合現實。這點很好辦，只要我們把運算出的結果反轉一下就可以了，而做這一點是反轉節點reverse的拿手好戲。新建一個reverse節點，中鍵拖動Angle到剛建的reverse上，在彈出菜單中選擇Input，這樣就把運行結果反轉了一下。

　　

　　然后把已經反轉的運算結果輸出到模型的rotate Z上，中鍵拖動reverse1到模型上，選擇other，在連接窗口中把左邊(reverse1)下的Output下的Output X和右邊窗口下的rotate中的Ratate Z連接起來。

　　

　　大功告成了，現在X方向移動場景中的模型，模型會隨著X距離的變化轉動，而且這個轉動是個精確的數值。這個精度當然不是非常精確的，它受控于模型的直徑和圓周率的值。換句話說，直徑取得越精確，轉動的結果越精確。

   Maya用節點來做車輪的聯動動畫

http://tech.ddvip.com 2007年08月16日 社區交流

   cpro_client="legume_cpr"; cpro_at="text_image"; cpro_161=3; cpro_flush=4; cpro_w=580; cpro_h=90; cpro_template="text_default_580_90"; cpro_cbd="#FFFFFF"; cpro_cbg="#FFFFFF"; cpro_ctitle="#0000ff"; cpro_cdesc="#444444"; cpro_curl="#008000"; cpro_cflush="#e10900"; cpro_uap=1; cpro_cad=1; cpro_channel=5099; 關鍵字： Maya 2008 Maya 2009 V-Ray 環境貼圖 Blend Shape Maya群組動畫

   內容摘要：Maya用節點來做車輪的聯動動畫

google_protectAndRun("render_ads.js::google_render_ad", google_handleError, google_render_ad);

　　有朋友可能會問，那么如果我縮放了模型，這個值豈不錯了。沒錯，如果把車輪模型進行縮放的話，這個結果的確不正確，現在我們就來讓最后的結果可以隨著車輪模型自動更新。當然這是有限制的，比如只能等比例縮放XY軸，不過好像也沒有橢圓的車輪吧�；貞浺幌�，在第一個乘除節點Zhouchang的Input2 X值取的是2，這是車輪模型的直徑值，也就是說只要這個值能夠隨著模型的縮放更新的話，那么我們的目的就達到了。一句題外話，一定要保證模型現在的縮放值都是1，否則就沒戲。

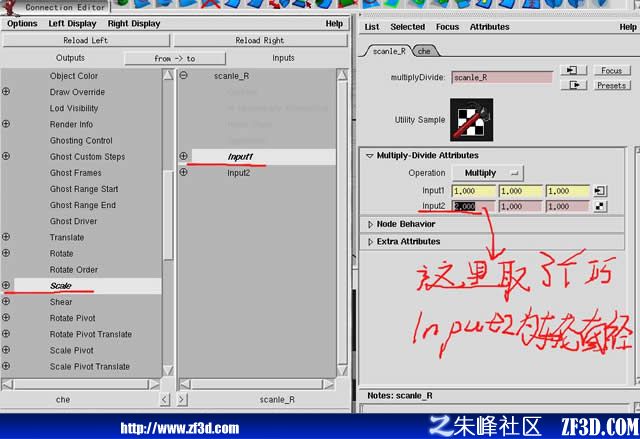

　　再創建最后一個乘除節點，重命名為Scale_R，然后中鍵拖動模型節點到scale_R上釋放，選擇other，在連接窗口中把左邊模型下的scale和右邊scale_R節點的Input1連接起來，接著把scale_R的Input2 X(就是input2最左邊的)設為值設為2，這是模型的直徑值(必須保證此時的模型縮放率為1)，要視你的模型而定，我這里是2。

　　

　　說說為什么一定要保證模型此時縮放率為1呢？因為我們要的是直徑能夠隨著模型縮放而自動更新，這個結果說到底就是模型的縮放率乘以它縮放率為1時的直徑值。其實有個更好的方法，就是把標注距離的節點下的值屬性做為input1 X的，然后把標注節點做為子物體連接到模型上。不過我這maya不知道什么原因，怎樣也找不到需要的那個屬性。

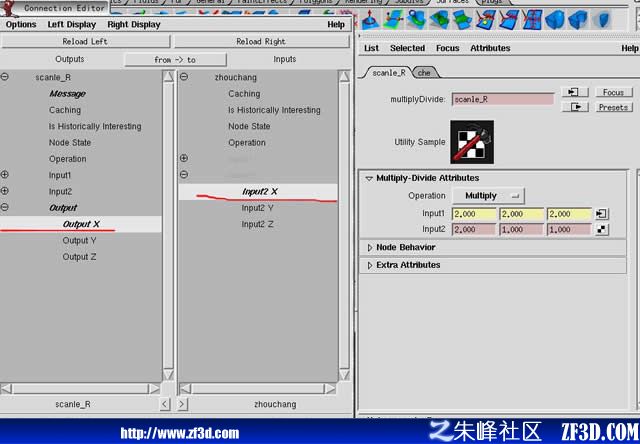

　　最后一步，把上面的scale_R的輸出值連接到計算周長的節點Zhouchang下的Input2中的Input2 X，這樣就實現了周長的動態變化。中鍵按下scale_R，釋放到Zhouchang節點上，選擇other，把左邊的scale_R下的Output中的Output X和右邊的Zhouchang下的Input2中的Input2 X連接起來。

　　

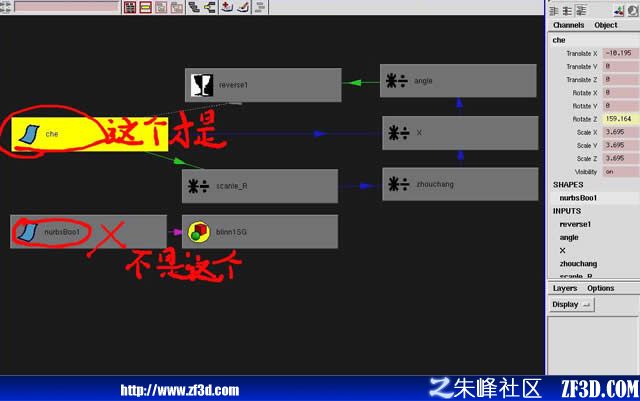

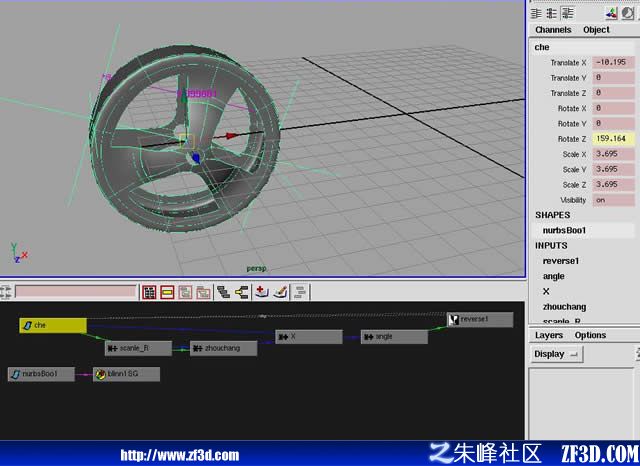

　　現在全部連接完畢。展開Hypergraph窗口中Che節點的輸出和輸入連接，可以看到如下圖。

　　

　　現在無論如何移動X軸或者XY軸縮放得到的結果都是正確的了。補充一點，如何你拖動模型節點時連接窗口中找不到相應的屬性，那么應該看看下面這圖。

　　

　　不要把下面那個Nurbsbook1選擇了，這個只是陰影組節點的幾何物體信息。
