3ds Max&VRay清晨衛生間(上)

教程思路

1.分析場景

2.布光思路

3.確定畫面構圖

4.調節場景材質

本教程的最終效果如下圖所示。

分析場景
本教程的衛生間在色調上以暖色為主，整體風格簡潔明快，墻面采用了暖色的乳膠漆材質，而地面則使用了冷灰色的馬賽克地板磚，墻面與地面形成了強烈的色塊對比。此外，起點綴作用的裝飾和綠色植物與精致的潔具搭配在一起，使空間多了幾分靈動，整個衛生間充滿后現代藝術氣息。衛浴間的效果清爽、明快且富有個性。

布光思路

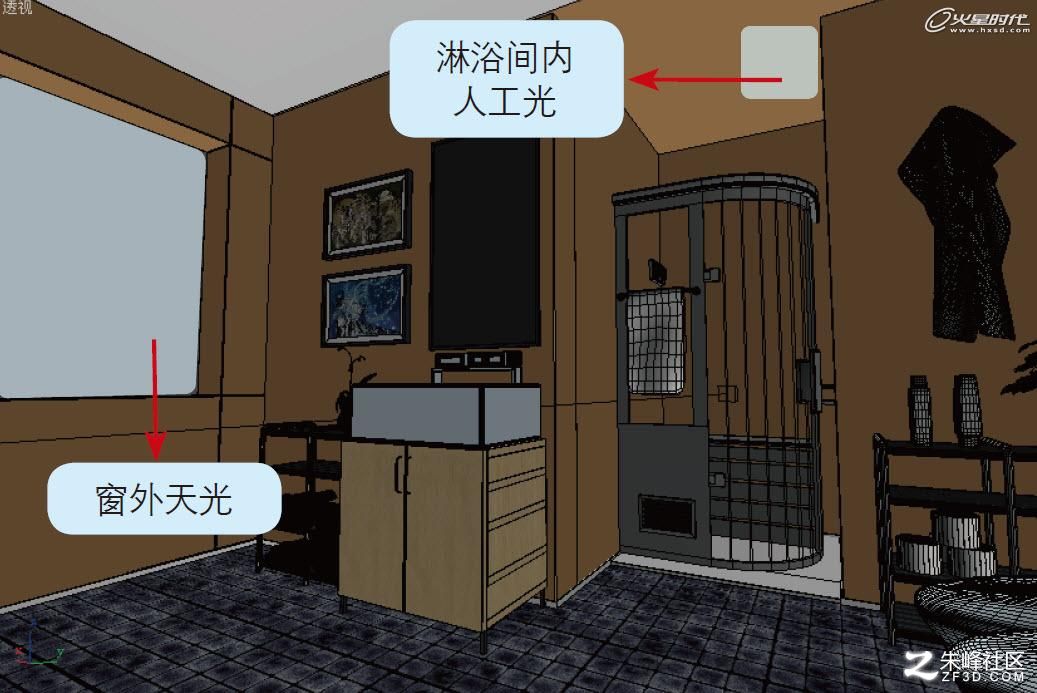

場景的光源較簡單，光源主要分為兩類，一類是模擬室外天光對環境的影響，另一類是模擬淋浴間內的人工光源，如下圖所示。本案例利用VRay Light［VRay燈光］對場景進行布光。

確定畫面構圖

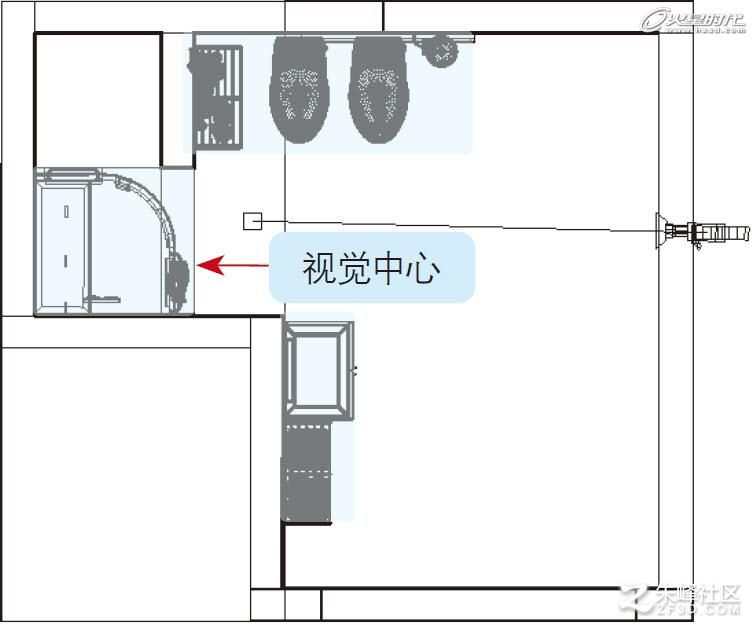

激活Top［頂視圖］，按鍵盤上F3鍵，將視圖切換為線框顯示�？梢杂^察到，場景中已經創建了一盞3ds Max標準攝影機（Camera01），如下圖所示。

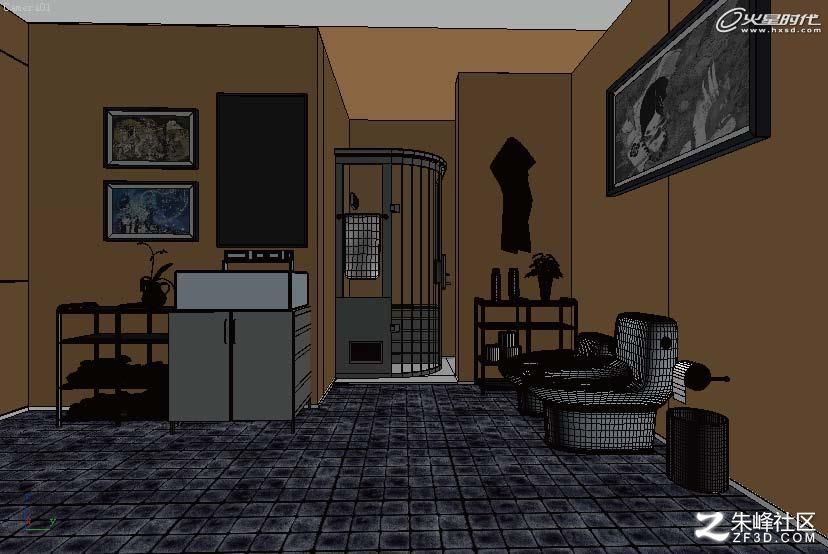

衛生間內的陳設并不多，可以從前方正視，將衛生間的所有陳設囊括在攝影機視角之內。按C鍵，切換到攝影機視圖，如下圖所示。

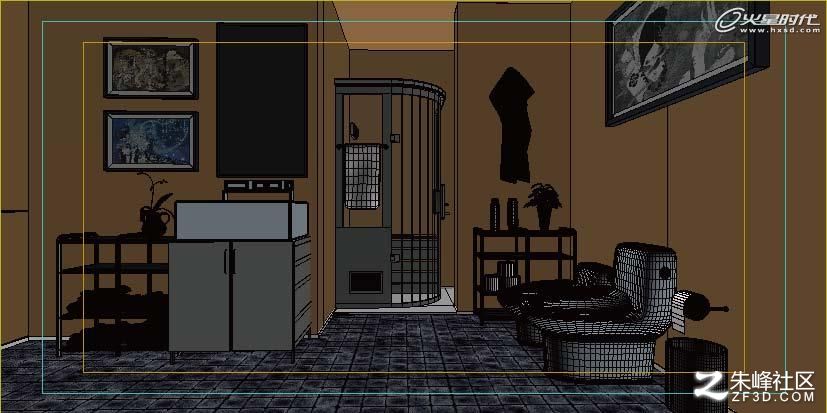

將不需要表現的地面和頂面墻壁排除在畫面之外，按鍵盤上Shift+F鍵顯示安全框，以淋浴間為視覺中心，向左右兩邊延伸，將衛生間的所有陳設囊括在攝影機視覺范圍之內，如下圖所示。

畫面的構圖大體確定下來了，需要注意的是，由于本案例的空間較小，陳設也相對較少，所以模型的精度要適當提高，場景中模型的墻面及柜子的轉角處，建模時使用［切角］命令來制作，這樣不會出現尖銳的直角，轉角處較為柔和，場景效果也更加細膩。

調節場景材質

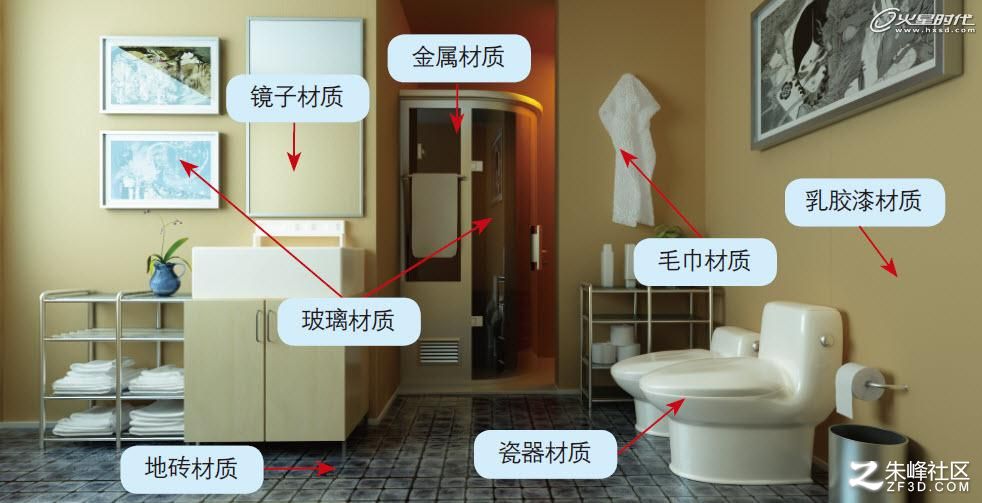

本教程中涉及到的材質有地磚材質、墻面乳膠漆材質、鏡子材質、玻璃材質、坐便器瓷器材質、淋浴間金屬等，如下圖所示。

毛巾材質

毛巾材質通常會使用VRayFur來制作毛巾表面絨毛質感，這樣可以制作出真實的毛巾效果。

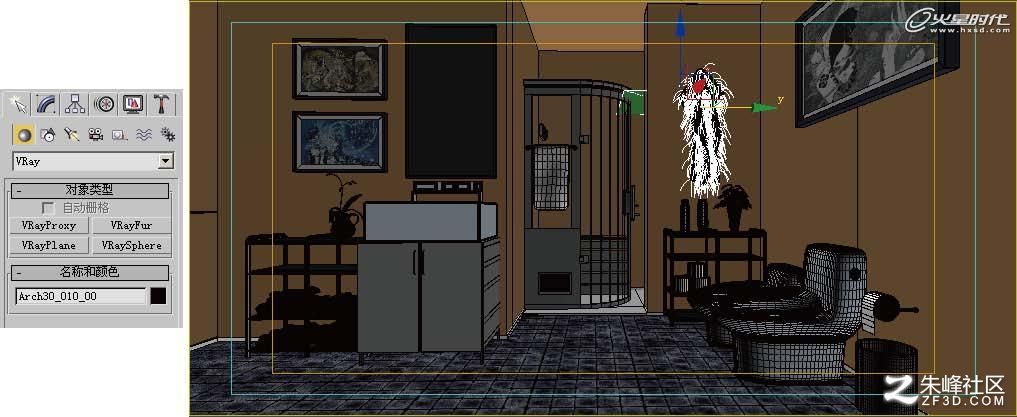

1.打開［創建］|［幾何體］面板，單擊［標準基本體］，在彈出的下拉選項中選擇VRay，選擇毛巾模型，然后單擊VRayFur按鈕，在圖像中創建毛發對象，如下圖所示。

2.選擇毛發和毛巾模型，按Alt+Q鍵將其孤立顯示出來，對默認效果進行渲染，如圖所示。

3.選擇VRayFur01，進入［修改］命令面板，設置Length［長度］為1.5，Thickness［厚度］為0.05，Gravity［重力］為-0.9，對毛巾效果進行渲染，效果如下圖所示。

4.在Variation［變化］中設置Direction var［方向參量］為0.3，Length var［長度參量］0.8，Thickness var［厚度參量］為0.2，Gravity var［重力參量］為0.4。
5.選擇Per face［每個面］，設置參數為35，并將毛巾模型的材質賦予毛發對象，再對場景進行渲染，效果如下圖所示。

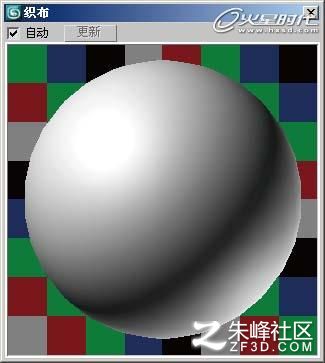

毛巾材質的材質球效果，如下圖所示。

6.選擇“織布”材質球，設置［漫反射］顏色為RGB［230，230，230］，［高光級別］設置為20，［光澤度］設置為18。勾選［自發光］選項，單擊［自發光］后的按鈕，在彈出的［材質/貼圖瀏覽器］中選擇［衰減］，設置［衰減類型］為［Fresnel］菲涅耳，并設置黑色色樣為RGB［80，80，80］。在Maps［貼圖］卷展欄中，設置［自發光］數量為15。
地磚材質
地磚材質是衛生間中常用的一種材質，衛生間的地磚有防滑的特性，所以地磚材質的表面有凹凸不平的起伏。而地磚的表面有一層釉材質，所以其表面有一定的光澤度，并且有模糊的反射效果。本教程中的地磚材質調節的重點并不是VRay材質參數的調節，而是地磚貼圖的制作。在實際材質的調節過程中，有很多貼圖效果在自備的貼圖庫中是無法找到的，而需要使用Photoshop軟件將現有的貼圖進行處理，最終效果如下圖所示。

接下來利用制作完成的地磚貼圖來調節地磚材質。
1.選擇“地面防滑磚”材質球，在Diffuse［漫反射］后的M按鈕上單擊鼠標右鍵，選擇［復制］，單擊Standard［標準］材質，在彈出的［材質/貼圖瀏覽器］中選擇VRayMlt材質，將剛才復制的材質以［實例］的方式粘貼到Diffuse［漫反射］后的按鈕中。
2.設置Refl. glossiness［反射光澤度］為0.9，將Subdivs［細分］設置為20，使得地磚有輕微的模糊反射效果。
3.單擊Reflect［反射］后的按鈕，在彈出的［材質/貼圖瀏覽器］中選擇［衰減］，在衰減設置面板中設置［衰減類型］為［Fresnel］，使得地磚材質具備衰減的反射效果。
4.在maps［貼圖］卷展欄中，將Diffuse［漫反射］通道中的貼圖以［實例］的方式復制到Bump［凹凸］通道中，并設置Bump［凹凸］數量為100。

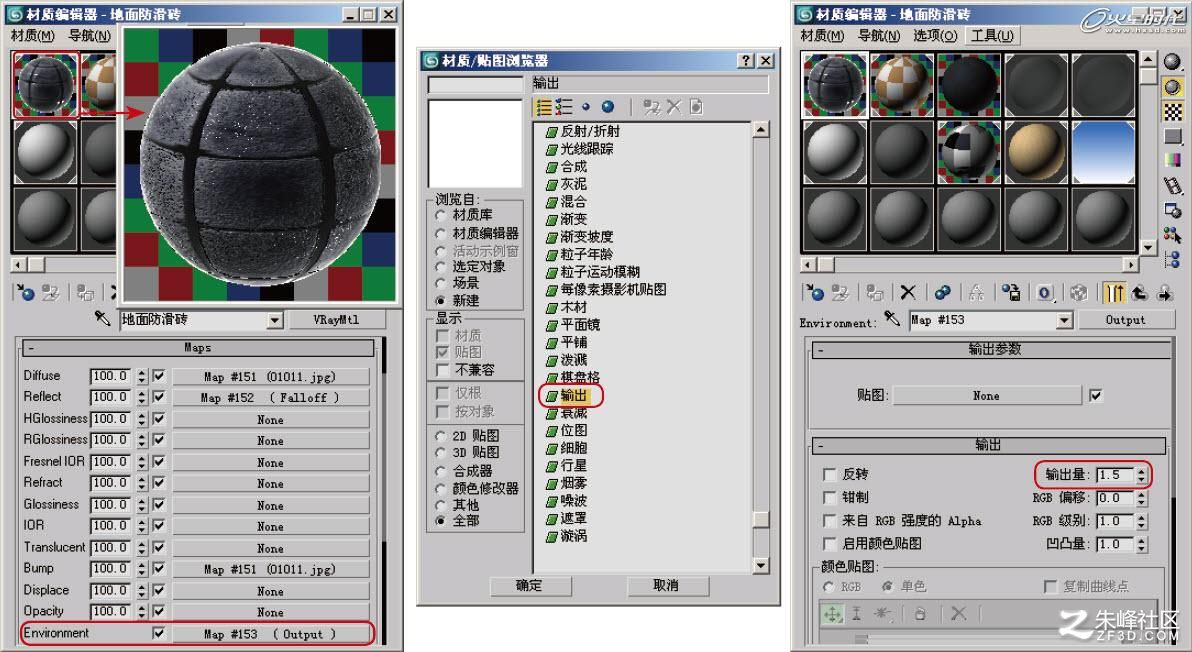

5.在Enviroment［環境］通道中，單擊None按鈕，在彈出的［材質/貼圖瀏覽器］中選擇Output［輸出］，設置［輸出量］為1.5，如下圖所示。

至此地磚材質調節完成了，最終渲染效果如下圖所示。

乳膠漆材質

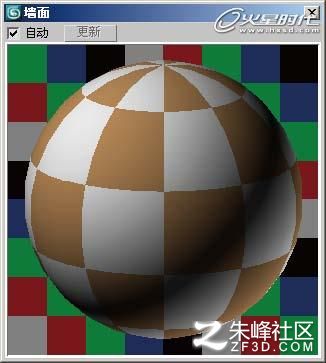

1.打開材質編輯器選擇“墻面”材質球，如下圖所示。該材質球使用的是Multi/Sub-Object［多維/子對象］材質。先單擊ID為1的材質球，進入“黃色墻面”材質的調節面板。

2.復制Diffuse［漫反射］色塊的顏色，將Standard［標準］材質切換為VRayMlt材質，粘貼顏色到Diffuse［漫反射］色塊中。
3.單擊Hilight glossiness［高光光澤度］后的L按鈕，解除鎖定。設置Hilight glossiness［高光光澤度］參數為0.25，設置反射后的色樣為RGB［20，20，20］。
4.打開Options［選項］卷展欄，取消勾選Tracing Reflect［跟蹤反射］選項。
至此，黃色墻面的乳膠漆材質調節完成了，材質有較大面積的高光，不具備反射效果。
鏡子材質
鏡子材質也是使用Multi/Sub-Object［多維/子對象］材質制作的，其兩個子材質分別是鏡框和鏡面。

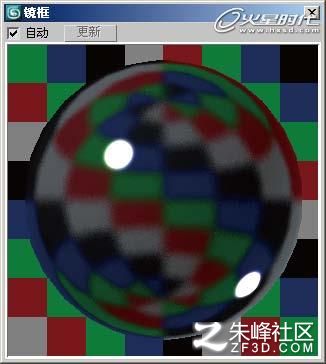

鏡框材質采用的是一種鋁塑材質，其材質特性比較特殊，具備金屬材質的反射特性，但是其反射還具備衰減的效果。材質球效果如下圖所示。

1.選擇“鏡子”材質球，單擊ID為1的材質球，進入“鏡框”材質的調節面板。
2.切換Standard［標準］材質為VRayMlt材質，設置Diffuse［漫反射］顏色為RGB［43，48，56］。
3.單擊Reflect［反射］后的按鈕，在彈出的［材質/貼圖瀏覽器］中選擇［衰減］。

4.設置［衰減類型］為［Fresnel］菲涅耳，并設置色樣為RGB［225，225，225］，白色色樣為RGB［145，55，255］，設置［折射率］為1.5。
5.設置Refl. glossiness［反射光澤度］為0.85。

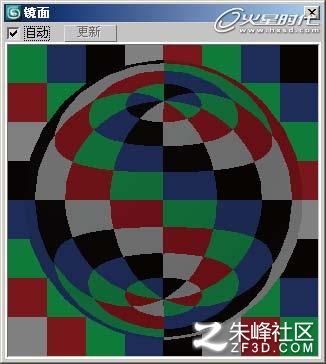

鏡面材質采用的是具備強烈反射的材質，材質球效果如下圖所示。

1.單擊“轉到父對象”按鈕，返回到［多維/子材質］面板，單擊ID為2的材質球，進入“鏡面”材質的調節面板。
2.切換Standard［標準］材質為VRayMlt材質，設置Diffuse［漫反射］顏色為RGB［45，45，45］。
3.設置Reflect［反射］后的顏色為RGB［210，210，210］。

玻璃材質

本案例中有兩處玻璃材質，一處是裝飾畫的玻璃，另一處是浴室的玻璃，這兩個材質需要分別調節。
裝飾畫玻璃材質調節

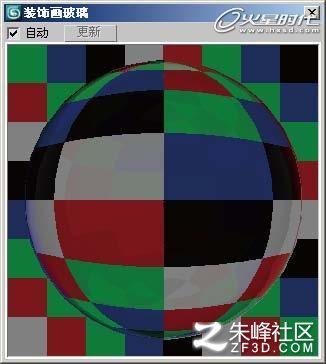

玻璃材質的反射、折射參數是最重要的。材質球效果如下圖所示。

1.選擇“裝飾畫玻璃”材質球，切換Standard［標準］材質為VRayMlt材質。
2.設置Reflect［反射］后的顏色為RGB［255，255，255］，并勾選Frenel［菲涅耳］選項。
3.設置Refract［折射］后的顏色為RGB［255，255，255］，并勾選Affect shadows［影響陰影］選項。
浴室玻璃材質調節
浴室玻璃與裝飾畫玻璃的制作思路完全一致，但是其參數略有不同。
1.選擇“浴室玻璃”材質球，切換Standard［標準］材質為VRayMlt材質。
2.單擊Reflect［反射］后的按鈕，在彈出的［材質/貼圖瀏覽器］中選擇［衰減］，設置［衰減類型］為［Fresnel］。
3.設置Refract［折射］后的顏色為RGB［240，240，240］，并勾選Affect shadows［影響陰影］選項。
由于浴室玻璃在室內較暗的區域，其效果看起來不會像亮處那么透明，所以通過折射顏色設置了較小的不透明度。
瓷器材質

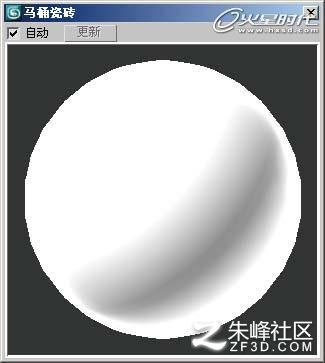

坐便器的材質實質是一種白色瓷器材質，其表面光潔并具有一定的反射效果。材質球效果如下圖所示。

1.選擇“馬桶瓷器”材質球，切換Standard［標準］材質為VRayMlt材質。
2.設置Diffuse［漫反射］顏色為RGB［220，240，255］，近似偏冷藍的白色。
坐便器瓷器材質調節的重點是對白色瓷器固有色的把握。調節白色材質物體的顏色需要考慮實際場景的顏色，當場景為暖色時，需要將材質固有色調節為偏冷的白色，才能使白色材質看起來更加白。
3.單擊Diffuse［漫反射］后的按鈕，在彈出的［材質/貼圖瀏覽器］中選擇Output［輸出］，并設置［輸出量］為1.3。
4.單擊Reflect［反射］后的按鈕，在彈出的［材質/貼圖瀏覽器］中選擇［衰減］，設置［衰減類型］為［Fresnel］，并設置黑色色樣為RGB［29，29，29］，白色色樣為RGB［160，215，255］。
坐便器瓷器材質的近處和遠處都有反射效果，所以近處的顏色不能為黑色，將遠處的顏色設置為淺藍色，使得亮部的反射具有冷色效果。
5.設置Refl. glossiness［反射光澤度］為0.85，單擊Hilight glossiness［高光光澤度］后的L按鈕，解除鎖定，設置Hilight glossiness［高光光澤度］參數為0.8。
至此，坐便器瓷器材質大體調節完成。

金屬材質

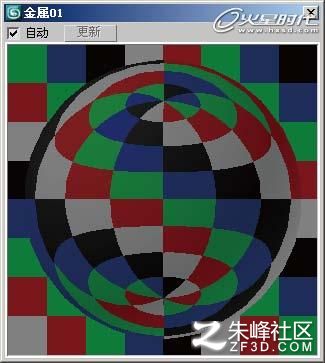

淋浴間金屬是一種磨砂的不銹鋼材質，其表面有較強的反射效果，并且由于其是磨砂的表面，所以反射較為模糊。材質球效果如下圖所示。

1.選擇“金屬01”材質球，切換Standard［標準］材質為VRayMlt材質。
2.設置Diffuse［漫反射］顏色為RGB［110，110，110］。
3.設置Reflect［反射］顏色為RGB［195，195，195］，設置Refl. glossiness［反射光澤度］為0.85。單擊Hilight glossiness［高光光澤度］后的L按鈕，解除鎖定。設置Hilight glossiness［高光光澤度］參數為0.85。
4.設置Reflcet［反射］的Subdivs［細分］值為30
5.打開BRDF卷展欄，設置Anisotropy［各向異性］參數為0.5，Rotation［旋轉］為20。
木紋材質

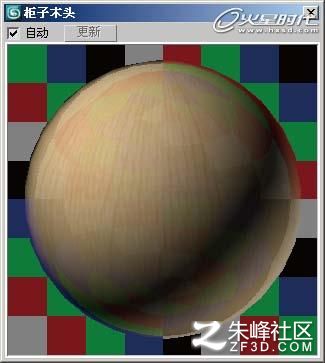

柜子木紋材質的制作比較簡單，為其賦予木紋貼圖，并設置材質的衰減反射效果即可。材質球效果如下圖所示。

1.在Diffuse［漫反射］后的M按鈕上單擊鼠標右鍵，擇［復制］，切換Standard［標準］材質為VRayMlt材質，粘貼貼圖到Diffuse［漫反射］色塊中。
2.單擊Refl ect［反射］后的按鈕，在彈出的［材質/貼圖瀏覽器］中選擇［衰減］，設置［衰減類型］為［Fresnel］。
3.設置Refl . glossiness［反射光澤度］為0.85。
4.在Maps［貼圖］卷展欄中，將Diffuse［漫反射］通道中的貼圖以［實例］的方式拖曳到Bump［凹凸］通道中，設置凹凸數量為5。進入Bump［凹凸］的貼圖面板，設置［模糊］值為0.01。
至此，場景中所有材質調節完成了。本教程中材質調節的重點是地磚貼圖的繪制及坐便器瓷器材質的調節，希望讀者朋友能靈活地掌握這些思維方法和調節技巧，并能在實際運用中舉一反三。

未完待續
