3ds Max&VRay山水會館表現

通過下面的圖示，可以了解通過全模渲染技法作圖的一個簡單流程，即創建攝影機、粗略調整材質、測試渲染的參數設置、布光、調整場景布局與VRay代理、精細調整材質、渲染光子圖、渲染彩色通道、簡單的后期處理。







一、測試渲染設置

    為了能夠加快測試渲染速度，需要將渲染器進行一下初級設置，設置渲染器時，需要調整的就是降低渲染精度，以達到加快渲染速度的目的。

步驟01：按鍵盤上的F10鍵，打開Render Scene［渲染設置］面板，在Common［公用］選項卡的Assign Renderer［指定渲染器］中指定渲染器為V-Ray Adv 1.5RC5，如圖所示。

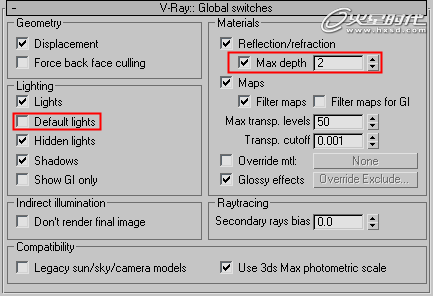

 步驟02：轉到Renderer［渲染設置］選項卡中的V-Ray：Global switches［全局開關］卷展欄，關閉默認燈光，勾選反射/折射最大深度并設置其［倍增］值為2，如圖所示。

步驟03：轉到V-Ray：Image sampler（Antialiasing）［圖像采樣器/抗鋸齒］卷展欄，設置Image sampler［圖像采樣器］類型為Fixed［固定］，并關閉Antialiasing filter［過濾器］，如圖所示。

 步驟04：打開V-Ray：Indirect illumination（GI）［間接照明］卷展欄，勾選On選項，開啟［全局光］，并設置Secondarybounces［二次反彈］的Multiplier［倍增］值為0.8，如圖所示。

 步驟05：轉到V-Ray：Irradiance map［發光貼圖］卷展欄，設置Current preset［當前預設］為Custom［自定義］、Min rate［最小比率］倍增值為-5、Max rate［最大比率］值為-4和HSph.Subdivs［半球細分］值為20，如圖所示。

 步驟06：在V-Ray：System［系統］卷展欄中，設置Max.tree depth［最大樹深度］值為100和Region sequence［渲染快順序］為Top->Bottom［從頂至底］，如圖所示。

到這里，渲染器的草圖渲染設置就到這里，通過一系列的設置，可以使得場景的渲染速度加快，從而更加快捷的進行渲染，以提高工作效率。接下來開始對場景中的材質進行分析和設置，以達到出圖效果。

二、調整材質

觀察場景可以發現在這里需要調整的材質有，屋頂、片巖、玻璃、石塊、金屬、木板、草、鋪磚、木板、石子、鐵鏈和水等材質需要進行調整，如圖所示。

1. 屋頂材質
步驟01：選擇［材質編輯器］中的［屋頂］材質球，調整Specular Highlights［反射高光］中的Specular Level［高光范圍］值為29，Glossiness［光澤度］為16，如圖所示。

 步驟02：轉到maps［貼圖］卷展欄，將Diffuse Color［漫反射顏色］貼圖通道中的［位圖］以Instance［實例］的方式復制到Bump［凹凸］通道中，并設置Bump［凹凸］的Amount［數量］值為30，如圖所示。

 2. 片巖材質

步驟01：選擇［材質編輯器］中的［片巖］材質球，調整Specular Highlights［反射高光］中的Specular Level［高光范圍］值為19，Glossiness［光澤度］為6，如圖所示。

步驟02：轉到maps［貼圖］卷展欄，將Diffuse Color［漫反射顏色］貼圖通道中的［位圖］以Instance［實例］的方式復制到Bump［凹凸］通道中，并設置Bump［凹凸］的Amount［數量］值為35，如圖所示。

3. 玻璃材質

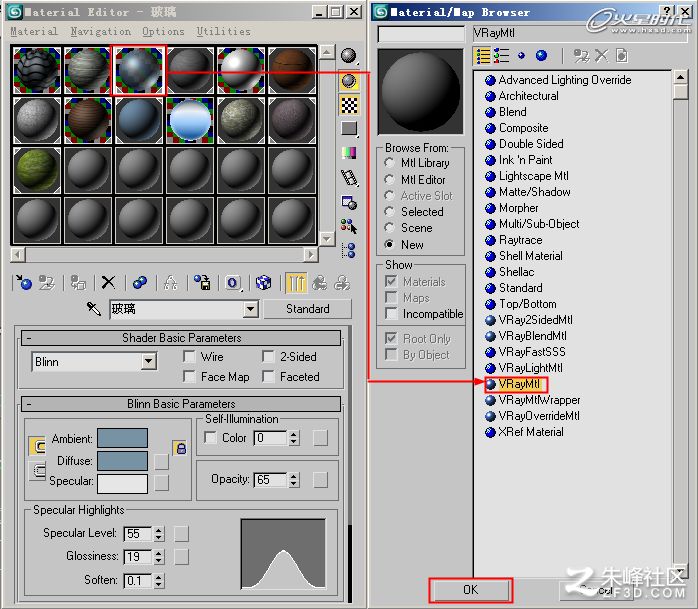

步驟01：將當前材質球指定為VrayMtl，如圖所示。

 步驟02：將當前材質的Diffuse［漫反射］顏色RGB值調整為（0，0，0），Reflection［反射］顏色RGB值為（158，158，158）和Refraction［折射］顏色RGB值為（255，255，255），如圖所示。

通過將Diffuse［漫反射］顏色調黑之后，玻璃的反射效果將會更加明顯，調整Reflection［反射］和Refraction［折射］的顏色，這樣就把玻璃材質的透明效果表現出來的，但是這種效果還不是很滿意，因為在這邊還沒有表現出玻璃的反射高光效果，接下來就來表現這一效果。

步驟03：單擊材質Reflection［反射］顏色下面的Hilight glossiness［高光光澤度］按鈕，設置其倍增值為0.92，如圖所示。


這樣，玻璃材質就具有了透明和較小的高光反射，到這里玻璃材質效果就調整完成了。

4. 鐵鏈材質

步驟01：按照和木紋材質同樣的方法，將當前材質指定為VRayMtl材質。

步驟02：勾選Fresnel reflections［菲涅耳反射］選項，并調整Fresnel IOR［菲涅耳IOR］值為2.2，并設置Refl glossiness［反射高光］值為0.6，如圖所示。

6. 石子材質

選擇場景中的［石子］材質球，轉到Maps［貼圖］通道，將Diffuse Color［漫反射顏色］通道中的貼圖以［實例］的方式復制到Bump［凹凸］通道中，如圖所示。

 到這里，場景中的材質部分就基本設置完成了。




三、場景燈光布置

環境光的顏色對場景起到了一個決定畫面基調的作用。

步驟1：按鍵盤上的8鍵，打開Environment and Effects［環境和特效］面板，為其指定一張sky-1.jpg貼圖，如圖所示。

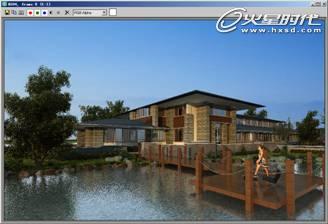

  步驟2：按鍵盤上的F9鍵，對當前攝影機視圖進行渲染，得到效果如圖所示.

 四、布置主光

步驟1：打開燈光創建面板，在Top［頂］視圖中創建一盞VRaySun燈光，如圖所示

 步驟2：在四視圖中調整燈光位置，設置燈光intensity multiplier［倍增］值為0.05，如圖所示。

五、添加配景

在這里，我們來通過在場景中使用模型來實現這些效果，將制作好的石頭、草叢、人物添加進去，如圖所示。

 六、渲染通道圖

對材質球中所有的材質都進行修改，設置它們的顏色為純度較高的顏色，盡量不要使用太接近的顏色。完成修改之后，渲染出一幅和渲染圖同樣大小的通道圖。


七、后期處理

步驟1：在圖層中，選擇最終效果圖層，按鍵盤Ctrl+J組合鍵，將當前圖層進行復制，如圖所示。

 步驟2：單擊圖層下方的［正常］按鈕，選擇［濾色］濾鏡，得到的效果如圖所示。

步驟3：單擊［不透明度］按鈕，拖動彈出的滑塊，設置圖片的［不透明度］為35，得到的效果如圖所示。

  步驟4：在保持圖層副本被選擇的情況下，按鍵盤Ctrl+E組合鍵，使其向下合并為一個圖層。
