3ds Max&VRay汽車渲染

內容提要

1.初始場景

2.場景燈光設置

3.場景材質設置

4.最終渲染設置

        汽車的表現中車漆材質是表現重點，本案例用Shellac［蟲漆］材質來制作車漆效果。重點講解Shellac［蟲漆］材質，以及使用Shellac［蟲漆］材質時的注意事項。

1.初始場景
        初始場景中有一輛汽車的模型，還有一個廠房的模型，攝影機已經設置完成，如下圖所示。

2.場景燈光設置

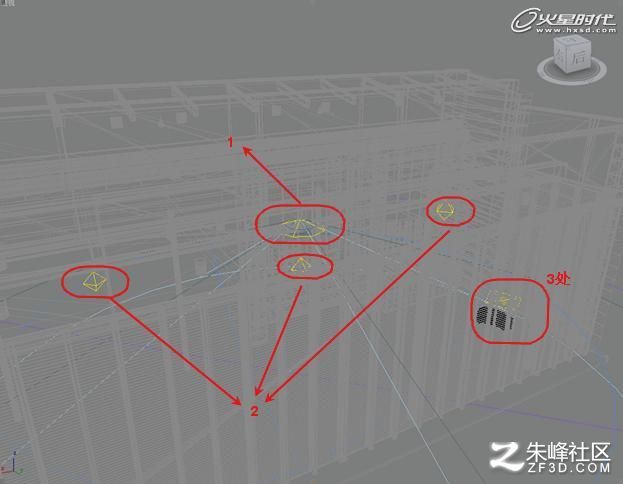

        本場景的燈光分為兩種情況，第一種是對環境的照明，如圖下圖所示中標1和2處的燈光，另一種是對車主體的照明，如下圖所示中3處的VRayLight。在講解本節燈光設置時，首先將場景的最終燈光參數及燈光的位置列出來，然后對燈光逐個分析，分析它們?cè)趫?chǎng)景中的作用，使大家能夠?qū)�燈光和�?chǎng)景的布光有一個全面的認識。

環境燈光的設置
        首先來看看對環境照明的燈光設置，對環境照明的燈光一共有4盞，其中一個是聚光燈，另外3個是泛光燈。
        先來看聚光燈的設置。啟用［陰影］并設置陰影類型為VRayShadow，設置［倍增］值為0.6，顏色為RGB［255，253，240］，使用［近距衰減］，設置［開始］值為0.3，［結束］為6，如圖下圖所示。

         接下來看看這個燈光在場景中的作用，按F10鍵打開Render Setup［渲染設置］面板，設置［輸出大�。莸膶挾群透叨葹�800和600，如下圖所示。

         在［VRay］選項卡的Globa lswitches［全局開關］卷展欄中勾選Override mtl［替代材質］選項，單擊None按鈕，在彈出的Material/Map Browser［材質/貼圖瀏覽器］中選擇［標準］材質，將按鈕中的材質以［實例］的方式復制到［材質編輯器］中，設置［漫反射］顏色為RGB［220，220，220］，這樣就為場景中所有模型指定了同樣的材質，如下圖所示。

        當前測試的是環境燈光對場景的照明作用，所以可以把場景中的主物體——汽車隱藏起來，這樣可以減少場景中顯示的面數，節省渲染時間，提高工作效率。
        打開Image sampler（Antialiasing）［圖像采樣器（抗鋸齒）］卷展欄，選擇Image sampler［圖像采樣器］類型為Fixed［固定比率］類型，在下方的Fixed image sampler［固定比率圖像采樣器］卷展欄中設置Subdivs［細分］值為1.0，如下圖所示。

         打開Indirect illumination ［間接照明］卷展欄，設置Primary bounces［初級反彈］為Irradiance map［發光貼圖］模式，Multiplier［倍增］為1，設置Secondary bounces［次級反彈］為L(zhǎng)ight cache［燈光緩存］模式，Multiplier［倍增］值為1。打開Irradiance map［發光貼圖］卷展欄，設置Currentpreset［當前預設］模式為Very low［非常低］，如下圖所示。

        打開Light cache［燈光緩存］卷展欄，設置Light cache［燈光緩存］的Subdivs［細分］值為200，其他參數為默認值，如下圖所示。

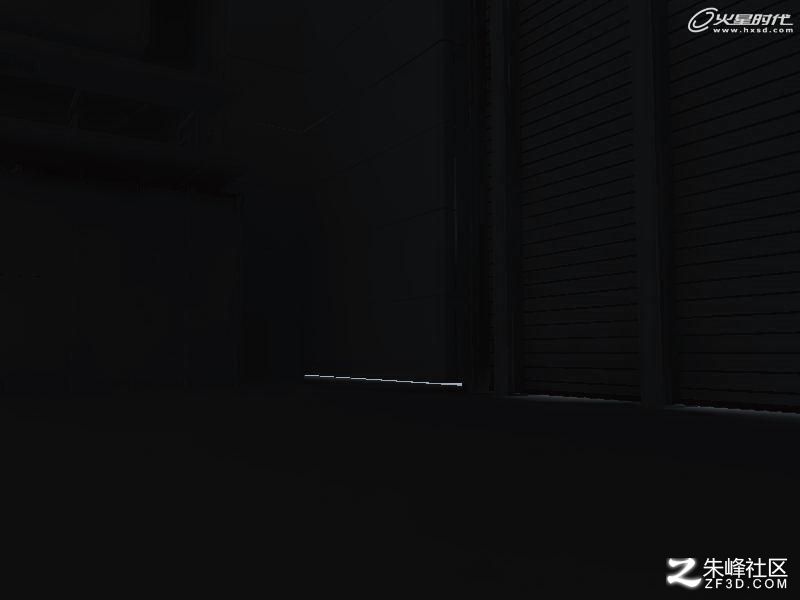

        將上述參數設置完成之后，按Shift+Q鍵渲染當前場景，素模的效果如下圖所示。

        這個自由聚光燈的主要作用就是照亮大環境，讓場景中沒有活黑現象出現，接下來看看另外3個泛光燈的作用。
        3個泛光燈的參數設置如下圖所示。

        仍然按照前面的渲染參數進行設置，對場景進行渲染，效果如下圖所示。

        在增加了3個泛光燈以后，整個場景的亮度提高了，并且投射了比較合適的陰影。接下來學習主光燈VRayLight的設置方法。
        設置VRayLight的類型為Plane［平面］類型，單擊Color［顏色］后的色樣，設置燈光顏色為RGB［235，236，254］，主燈光為一個冷色調光源；設置Multiplier［倍增］為5.5，燈光Size［尺寸］的長和寬分別為0.2和0.4，取消勾選Invisible［不可見］選項，設置Sampling［采樣］的Subdivs［細分］值為8，如下圖所示。

        將汽車的模型顯示出來，使用前面的渲染設置，再次對場景進行渲染，效果如下圖所示。

        觀察渲染效果，場景中添加了主光燈以后，畫面整體有了明暗對比，畫面的層次更加豐富了。
        至此，場景中所有的燈光設置完成了。這里還希望制作出外邊的燈光照射進廠房?jī)?nèi)部的效果，讓車窗玻璃的反射有所變化，所以還需要為場景設置一個背景，并且可以考慮打開天光。
背景和天光的設置按8鍵打開［環境和效果］面板，單擊背景顏色的色樣，設置背景顏色為RGB［208，232，255］，如下圖所示。

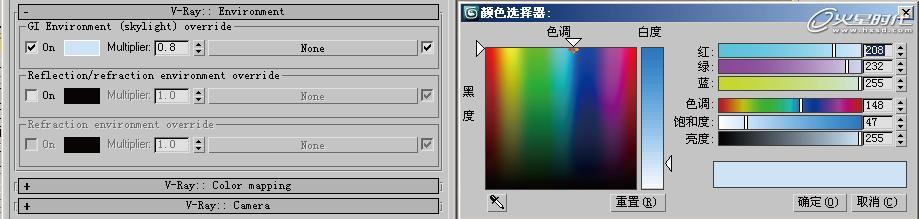

        按F10鍵打開［渲染設置］對話框，在［VRay］選項卡的［環境］卷展欄中，勾選環境的On［啟用］選項，設置背景顏色為RGB［208，232，255］，設置Multiplier［倍增］為0.8，如下
圖所示。

        保持前面設置的渲染參數不變，再次渲染開啟天光后的效果。需要注意目前場景中所有物體都使用了［替代材質］，由于窗戶上的玻璃也使用了不透明的替代材質，廠房外邊的光透不進來。所以必須選擇廠房的所有玻璃，將其隱藏起來，然后再渲染，渲染效果如下圖所示。

        至此，場景中的所有燈光都設置完成了，接下來可以進行下一步材質的設置工作了。

3. 場景材質設置

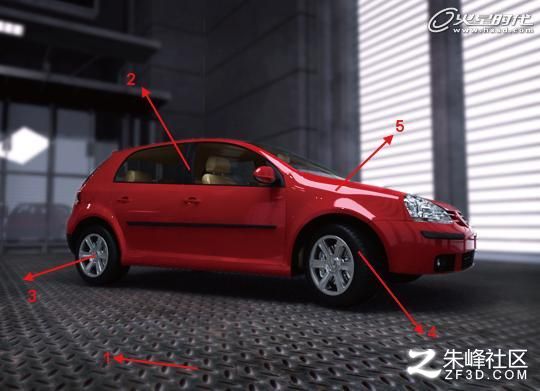

        下面將重點介紹車漆材質的表現方法。首先來分析場景中幾種主要材質的制作方法，以及需要注意的問題。下面為場景中的重要材質進行了編號，如下圖所示。

        地板的材質設置選擇地板物體， 為其指定VRayMtl材質。單擊Diffuse［漫反射］ 后的材質槽， 選擇［ 位圖］，打開配套光盤“DVD02第5章mapsmetal02.jpg”文件，設置Reflection［反射］顏色為RGB［66，66，66］，并勾選Fresnel［菲涅爾］選項；打開Maps［貼圖］卷展欄，單擊HGlos s ine s s［高光光澤度］后的None［無］按鈕，選擇［位圖］，打開貼圖文件，設置Subdivs［細分］為8，然后將該文件以［實例］的方式復制到RGlossiness［反射光澤度］和Bump［凹凸］通道中，如下圖所示。

車窗玻璃的材質設置
        選擇車窗玻璃，為其指定VRayMtl材質。設置Diffuse［漫反射］顏色為RGB［0，0，0］，Reflection［反射］顏色為RGB［228，228，228］，勾選Fresnel［菲涅爾］反射選項，設置Refl . glossiness［光澤度］為0.95，Max depth［最大深度］為10；Refraction［折射］顏色為RGB［237，237，237］，折射的Subdivs［細分］值為50，如下圖所示。

        勾選Affect shadows［影響陰影］選項，只有在勾選了此項以后光線才能透過玻璃進入室內，如下圖所示。

        車輪金屬的材質設置選擇場景中的車輪金屬材質， 為其指定VRayMtl材質。設置Diffuse［漫反射］顏色為RGB［254，255，255］，Reflection［反射］顏色為RGB［156，156，156］，設置Re f l .glossiness［光澤度］為0.8， Subdivs［細分］值為12，如下圖所示。

輪胎的材質設置
        選擇輪胎物體，為其指定VRayMtl材質。設置Diffuse［漫反射］顏色為RGB［15，15，15］，Refl ection［反射］顏色為RGB［23，23，23］，設置Refl . glossiness［光澤度］為0.8，
Subdivs［細分］值為8，如下圖所示。

車燈玻璃的材質設置
        選擇車燈玻璃，為其指定VRayMtl材質。設置Diffuse［漫反射］顏色為RGB［235，245，251］；單擊Refl ect［反射］后的材質槽，選擇［衰減］貼圖，設置前面顏色為RGB［20，20，
20］，側面顏色為RGB［55，55，55］，選擇［衰減類型］為Fresnel［菲涅爾］，設置Refl.glossiness［光澤度］為1， Subdivs［細分］值為8；設置Refract［折射］顏色為RGB［250，
250，250］，勾選Affect shadows［影響陰影］選項，讓光線可以透過玻璃物體，如下圖所示。

車漆的材質設置
        首先來觀察一張汽車的照片，從照片中來分析車漆材質的特點，如下圖所示。

通過對真實照片的分析，我們可以得到車漆有以下特點：
01 存在菲涅爾反射現象（即由遠及近衰減的反射現象）；
02 少許的模糊反射；
03 表面光滑；
04 顏色有明顯的過渡。
01 選擇車外殼模型，在［材質編輯器］中選擇一個空白材質球賦予當前選擇對象，單擊Standard［標準］按鈕，在彈出的［材質/貼圖瀏覽器］中選擇Shellac［蟲漆］材質，如下圖所示。

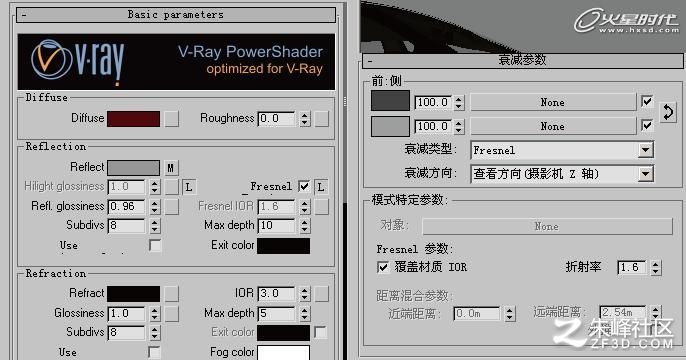

02 單擊［基礎材質］后的按鈕，為其指定VRayMtl材質，設置Diffuse［漫反射］顏色RGB［84，0，4］，單擊Reflect［反射］后的材質槽，選擇［衰減］，設置前面顏色為RGB
［66，66，66］，側面顏色為RGB［158，158，158］，并設置［衰減方式］為Fresnel［菲涅爾］；設置 Refl .glossiness［反射光澤度］為0.96，Subdivs［細分］值為8，如下圖所示。

03 單擊［蟲漆材質］后的按鈕，為其指定VRayMtl材質，設置Diffuse［漫反射］顏色RGB［91，0，4］，單擊Reflect［反射］后的材質槽，選擇［衰減］，設置前面顏色為RGB
［69，69，69］，側面顏色為RGB［200，200，200］，并設置［衰減方式］為Fresnel［菲涅爾］；設置 Refl .glossiness［反射光澤度］為1，Subdivs［細分］值為8，如下圖所示。

        內部裝飾的材質設置選擇車內部模型，在［材質編輯器］中選擇一個空白材質球賦予當前選擇對象，單擊Standard［標準］按鈕，將當前材質指定為［VRayMtl］材質，設置Diffuse［漫反射］顏色為RGB［229，195，122］，Reflect［反射］顏色為RGB［10，10，10］，設置Refl.glossiness［反射光澤度］為0.9，Subdivs［細分］值為8，如下圖所示。

        至此，汽車模型上的材質設置完畢了，環境部分的材質相對比較簡單，這里不再講解。
        接著來測試場景設置完成材質的情況，渲染參數和全局光照參數仍然不變。注意在渲染之前一定要取消勾選Override mtl［替代材質］選項。
        在Global switches［全局開關］卷展欄中取消勾選Override mtl［替代材質］選項，并且取消勾選Glossy effects［模糊效果］選項，如下圖所示。

        Glossy effects［模糊效果］選項是場景中模糊反射效果的開關，勾選該選項將計算場景中所有的模糊反射。
        但是由于模糊反射效果在渲染計算的過程中會耗費大量的時間，所以在進行草圖渲染時需要取消勾選［模糊效果］選項。
        完成上述設置之后，單擊［渲染］按鈕，觀察渲染效果，如下圖所示。

        觀察效果，車漆材質和環境的效果都還不錯，接下來就可以設置出圖參數以渲染大圖了。

4.VRay最終的渲染設置
01 按F10鍵打開［渲染設置］面板，在［公用］選項卡的［指定渲染器］卷展欄中設置當前渲染器為VRay1.50 SP2，設置［輸出大�。莸模蹖挾龋莺停鄹叨龋莘謩e為1 200和900。
02 在［VRay］選項卡的Image sampler（Antialiasing）［圖像采樣器（抗鋸齒）］卷展欄中，選擇Image sampler［圖像采樣器］類型為Adaptive subdivision［自適應細分］，勾
選Antialiasing filter［抗鋸齒過濾器］下方的On［啟用］選項，并設置類型為Mitchell-Netravali，如下圖所示。

03 打開Indirect illumination［間接照明］選項卡的Indirect illumination ［間接照明］卷展欄，設置Primary bounces［初級反彈］為Irradiance map［發光貼圖］模式，Multiplier
［倍增］為1，設置Secondary bounces［次級反彈］為L(zhǎng)ight cache［燈光緩存］模式，Multiplier［倍增］值為0.9。
04 打開Irradiance map［發光貼圖］卷展欄，設置Current preset［當前預設］模式為Medium［中級］，設置HSph. subdivs［半球細分］為50，設置渲染Mode［模式］為Single
frame［單幀］模式，如下圖所示。

05 打開Light cache［燈光緩存］卷展欄，設置Subdivs［細分］值為800，如圖下圖所示。

        因?yàn)楸景咐�存在大量模糊反射材質，為了得到更好的渲染質量，在DMC Sampler［DMC采樣器］卷展欄中將參數設置得更高一些，設置Noise threshold［噪波閾值］為0.003，設置Min
samples［最小采樣］為12，如下圖所示。

注意

        DMC Sampler［DMC采樣器］卷展欄中的參數用于控制全局的參數，所以在最終渲染出圖時，才提高其中的參數，以獲得更好的品質。
        參數設置完成之后，渲染最終成品圖，效果下如圖所示。
