室內光影色彩表現技法解析

導言：
色彩在整體的空間設計語言中占據較高的效果比例，它運用得成功與否直接關系到前期設計工作的成立與最終的體現，能否也是至關重要的一環。

使用軟件：2008 3ds Max、VRay、Photoshop


一、主體材質的設定
為了更直觀地觀察并講解材質，我們先在場景中給主體材質進行編號，然后對相對應的材質進行分析和講解，（圖01）


圖01

材質編號 A：ICI材質    B：木地板材質   C：木紋飾面板材質   D：椅墊黑噴漆材質 E：白色飾面板布材質 F：淡黃色飾面板布材質

1.1.A-ICI材質的制作
1.1.1.在Diffuse(漫反射) 通道中給草綠色（R：240 G：240  B240）；
1.1.2.在 Reflect(反射)給了一個20%的灰度值，想讓墻面磚有個高光；
1.1.3.在Subdivs（細分）為15，讓它更細膩和干凈；

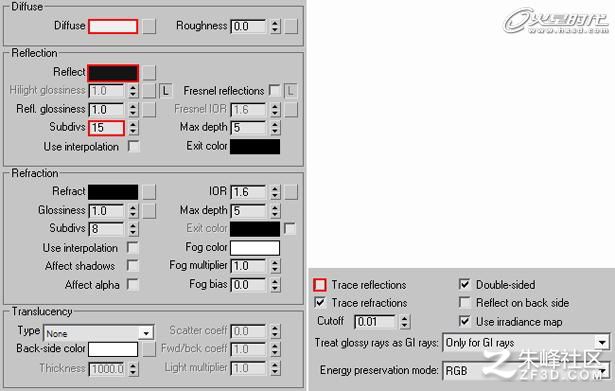

1.1.4.在Options卷展欄中把Tracereflections關閉，這樣就不會產生反射而保留了高光，（圖02）
1.1.5.最后是材質球的效果，（圖03）。

圖02 ICI材質設置


  圖03 ICI材質球效果


1.2.B-木地板材質的制作

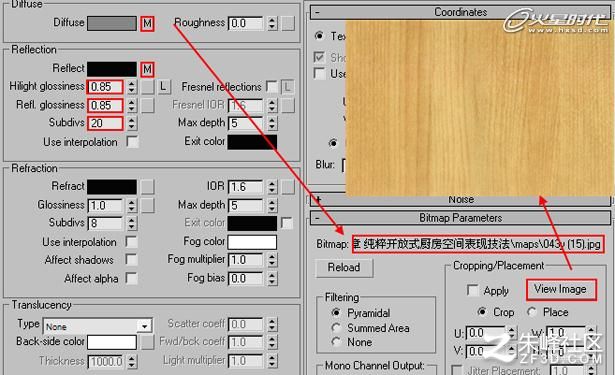

1.2.1.地板的特性就不多說了，直接設置，（圖04）
1.2.2.在Diffuse(漫反射) 通道中給一張木地板的貼圖；
1.2.3.在 Reflect(反射)顏色給一個falloff(衰減)，使木地板的反射效果更細膩一點更自然一些；
1.2.4.在Hilight glossiness（高光光澤度）為0.85，讓它有個較大的高光反射；
1.2.5.在Refl glossiness為（光澤度）0.85，讓它有點模糊效果；
1.2.6.在Subdivs（細分）為20，讓它更細膩和光滑；

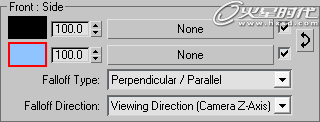

1.2.7.在falloff(衰減)里參數設置；（圖05）
1.2.8.在Maps 選擇慢反射里的貼圖直拖到BUMP里，值為30，是想讓木地板有點粗糙的紋理，在Environment(環境)給個Output，Output Amount 給2.0的值，讓它亮一些，（圖06）。材質球如圖07所示。


圖04木地板材質參數


圖05木地板falloff(衰減)材質參數

圖06木地板材質Output參數設置


圖07木地板材質球


1.3.C-木紋飾面板材質的制作
1.3.1.木紋飾面棉絨的特性就不多說了，跟木地板一樣，直接設置，（圖08）
1.3.2.在Diffuse(漫反射) 通道中給一張木地板的貼圖；
1.3.3.在 Reflect(反射)顏色給一個falloff(衰減)，使木地板的反射效果更細膩一點更自然一些；
1.3.4.在Hilight glossiness（高光光澤度）為0.85，讓它有個較大的高光反射；
1.3.5.在Refl glossiness為（光澤度）0.85，讓它有點模糊效果；
1.3.6.在Subdivs（細分）為12，讓它更細膩和光滑；
1.3.7.在falloff(衰減)里參數設置；（圖09）
1.3.8.在Maps 選擇慢反射里的貼圖直拖到BUMP里，值為30，是想讓木地板有點粗糙的紋理，在Environment(環境)給個Output，Output Amount 給2.0的值，讓它亮一些。（圖10）。材質球如圖11所示。


圖08木紋飾面板材質參數


圖09木紋飾面falloff(衰減)材質參數


圖10木紋飾面材質Output參數設置


圖11木紋飾面材質球


1.4.D-椅墊黑噴漆材質的制作
1.4.1.在Diffuse(漫反射) 通道中給一個純黑色RGB為80；

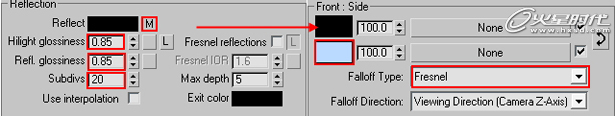

1.4.2.在 Reflect(反射)顏色給一個falloff(衰減)，使木地板的反射效果更細膩一點更自然一些。（圖12）
1.4.3.在Hilight glossiness（高光光澤度）為0.85，讓它有個較大的高光反射；
1.4.4.在Refl glossiness為（光澤度）0.8，讓它有點模糊效果；
1.4.5.在Subdivs（細分）為20，讓它更細膩和光滑，（圖13）

1.4.6.其它參數不變，最后是材質球的效果。（圖14）

圖12椅墊黑噴漆材質falloff(衰減)材質參數

圖13椅墊黑噴漆材質參數

14椅墊黑噴漆材質球


1.5.E-白色飾面板廚柜材質的制作
1.5.1.在Diffuse(漫反射) 通道中給一個純白色RGB為245；
1.5.2.在 Reflect(反射)給了一個35%的灰度值；
1.5.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
1.5.4.在Refl glossiness為（光澤度）0.9，讓它有點模糊效果；
1.5.5.在Subdivs（細分）為30，讓它更細膩和光滑，（圖15）
1.5.6.其它參數不變，最后是材質球的效果。（圖16）

圖15白色飾面板材質參數

圖16白色飾面板材質球


1.6.F-淡黃色飾面板材質的制作
1.6.1.在Diffuse(漫反射) 通道中給一個淡黃色（R：239 G：211 B：181）；
1.6.2.在 Reflect(反射)給了一個35%的灰度值；
1.6.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
1.6.4.在Refl glossiness為（光澤度）0.95，讓它有點模糊效果；
1.6.5.在Subdivs（細分）為20，讓它更細膩和光滑，（圖17）
1.6.6.其它參數不變，最后是材質球的效果。（圖18）

圖17淡黃色飾面板材質參數

圖18淡黃色飾面板材質球

大體的材質上到這里，接下來再上一些其它的材質。


二、其它材質的設定
為了更直觀地觀察并講解材質，我們先在場景中給其它材質進行編號，然后對相對應的材質進行分析和講解，（圖19）

圖19其他材質編號


A：不銹鋼材質  B：陶瓷材質 C：玻璃材質  D：塑膠材質


2.1.A-不銹鋼材質的設定
2.1.1.在Diffuse(漫反射) 通道中給一個純黑色（R：40 G：40 B：40）；
2.1.2.在 Reflect(反射)給了一個150%的灰度值；
2.1.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
2.1.4.在Refl glossiness為（光澤度）0.9，讓它有點模糊效果；

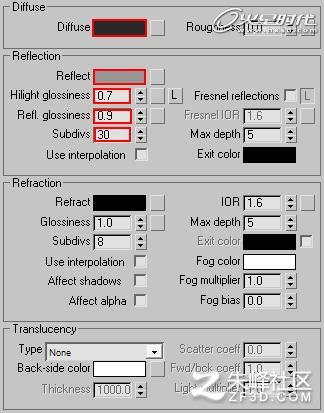

2.1.5.在Subdivs（細分）為30，讓它更細膩和光滑，（圖20）
2.1.6.其它參數不變，最后是材質球的效果。（圖21）

圖20不銹鋼材質參數

圖21不銹鋼材質球


2.2.B-陶瓷材質的設定
2.2.1.在Diffuse(漫反射) 通道中給一個咖啡色（R：49 G：22 B：0）；
2.2.2.在 Reflect(反射)給了一個深藍色（R：39 G：62 B：92），讓它的反射帶點藍色；
2.2.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
2.2.4.在Refl glossiness為（光澤度）0.95，讓它有點模糊效果；
2.2.5.在Subdivs（細分）為15，讓它更細膩和光滑，（圖22）
2.2.6其它參數不變，最后是材質球的效果。（圖23）

圖22陶瓷材質參數

圖23陶瓷材質球


2.3.C-玻璃材質的設定
2.3.1.在這里玻璃材質用回了MAX的默認材質，在Ambient通道中給了一個純黑色，因為與Diffuse是關聯的，所以不用再去調了。然后在Specular通道中給了一個純白色，讓玻璃的高光更白一些，Opacity（透明）中給了個20%值。
2.3.2.在Specular level中給了一個150的值，讓玻璃的高光更強烈一點，然后在Glossiness中給了個30的值。
2.3.3.在Maps中的Reflection 通道中給了一個VRayMap 其里的參數不變，Amount值給40的反射度，（圖24）。材質球效果如圖25所示。

圖24玻璃材質參數

圖25玻璃材質球


2.4.D-塑膠材質的設定
2.4.1.在Diffuse(漫反射) 通道中給一個純白色（R：245 G：245 B：245）；
2.4.2.在 Reflect(反射)給了一個35%的灰度值，然后在Freanel reflections 勾上，讓它有個艾菲爾的效果；
2.4.3.在Hilight glossiness（高光光澤度）為0.7，讓它有個較大的高光反射；
2.4.4.在Refl glossiness為（光澤度）0.95，讓它有點模糊效果；

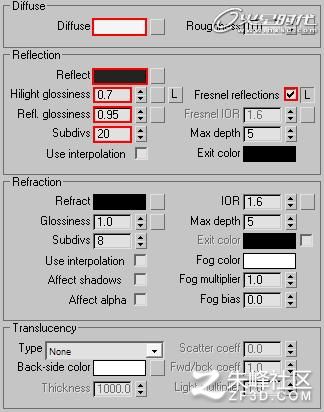

2.4.5.在Subdivs（細分）為20，讓它更細膩和光滑，（圖26）
2.4.6.其它參數不變，最后是材質球的效果。（圖27）

圖26塑膠材質參數

圖27塑膠材質球

到此，場景中的主要材質就設置完成，還有一些沒有講解到的材質，讀者朋友可以參照場景案例模型進行調整。接下來為場景進行燈光布置。

本場景已經設置好材質的視圖效果。（圖28）


圖28材質設置完效果


三、設置場景燈光
3.1.天光燈光的設定

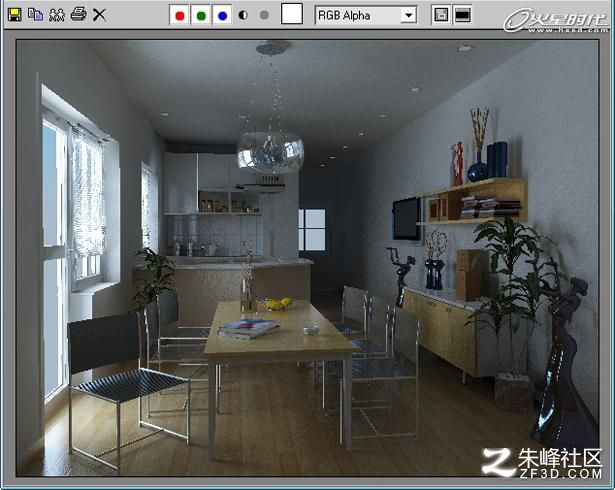

3.1.1首先展開Global switches（全局開關）卷展欄，勾去Override mtl（替代材質），（圖29）。意思是把原來上好的材質顯示出來，再渲染一次看看效果。（圖30）

圖29 勾去Override mtl


圖30測試渲染圖

先觀察剛渲染出來的效果圖，左邊的窗戶的這度夠了，現在發現正面的小窗戶不夠亮，所以再來添加一個VRaylight燈光來模擬天光。

3.1.2.先點擊 再選擇VRay然后再點擊，在Left視圖中創建一個VRayLight的 Plane（面光），（圖31）。設置Color（顏色）為（R:168，G:209、B:255）的淡藍色，設置Multiplier（亮度）為15，勾起，位置及參數如圖32所示。設置再來渲染一下，（圖33）。

圖31VRaylight燈光設定

圖32VRaylight燈光參數

圖33測試渲染圖

再觀察圖像，基本上天光都可以滿足了，現在開始設置太陽光。


3.2.太陽光的設定
太陽光是白天的靈魂所在點，一個做白天的場景如果陽光的光影不好，就等于整個空間的層次沒了，所以太陽光的很重要的�，F(xiàn)在來開始設置。
3.2.1.首先點擊，再選擇，再點擊，然后返回到TOP視圖，進行設定。（圖34）
3.2.2.再點擊進入修改板，調整平行光參數。（圖35）

圖34平行光設定

3.2.3.在Shadows (陰影) 勾上打開陰影，再選擇VRay Shadow；
3.2.4.然后燈光強度修改為5.0，顏色為米白色（R:255，G:245、B:228），其它的不變。
在中的Hotspot/beam設置為2200，而Folloff/Field設置為5002。再選擇燈光的顯示為Rectangle；
3.2.5.在調整VR陰影的參數 勾起Smooth surface shadows 和 Area shadow 再勾上BOX。
然后修改U size 為500 、V size 為500、 W size 800。主要是讓光影有點虛邊的柔和一些，細分值為20，（圖35），渲染后如圖36所示。

圖35平行光參數


圖36測試渲染圖


觀察圖像，陽光效果可以了，光感也到位了，畫面雖然有點灰色彩也不飽和，這個沒關系，可以有PS里面調。接下來設置渲染大圖。


四、最終渲染參數的設定
4.1.首先設置最終渲染圖像的尺寸為2000
