《青茶飄香》打造完美圖像(二)UV和貼圖

導言：

在這部分?jǐn)?shù)程中，我們先在模型和場景中添加一些內容，然后重點介紹模型上UV坐標的映射方法，最后還要介紹材質、貼圖的制作和處理方法。

關于模型和場景這部分，我主要想添加杯中的茶水，還想在茶杯中放上一袋茶，以及一些方糖。

第一步

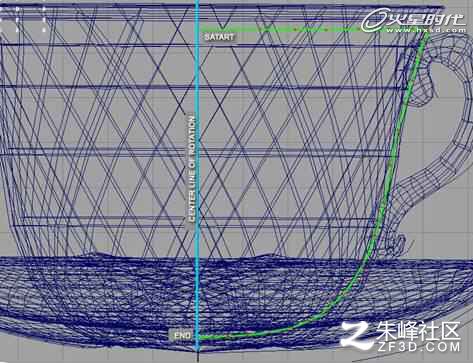

我們先來制作茶水。參考前一篇教程中介紹的方法，我同樣使用一條CV曲線和旋轉成型的方法來制作茶水的模型。切換到前視圖（front view），沿著緊貼茶杯模型內側的位置繪制一條如圖所示的Nurbs曲線（CV Curve）。（圖01）

圖01

第二步

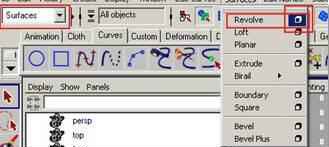

執行菜單命令Surfaces->Revolve并打開屬性設置窗口，如圖。（圖02）

圖02

第三步

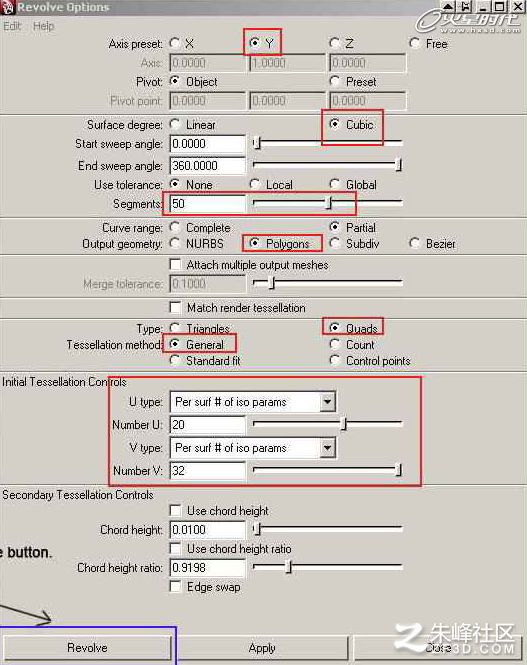

按照圖中的設置，修改窗口中的屬性，如圖。（圖03）

圖03

第四步

得到如此的結果，如圖。（圖04）

圖04

第五步

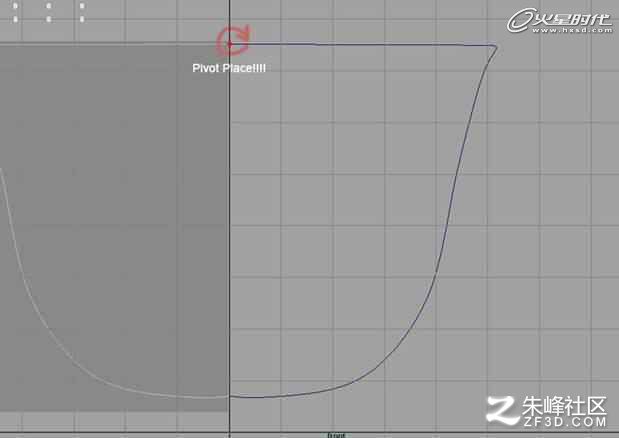

如果在進行旋轉成型操作時得到的結果很離奇，太多數情況下是由于曲線軸樞點的位置不正確，因為旋轉成型命令是以軸樞點所在的位置為中心旋轉軸．所以一定要確保曲線的軸摳點位于正確的位置，如圖所示。（圖05）

圖05

第六步

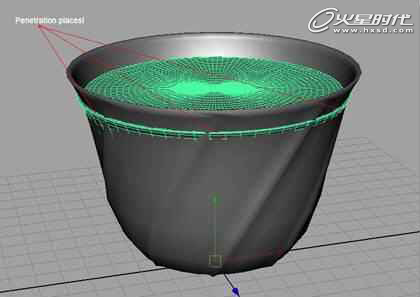

上一張圖中顯示了軸樞點的正確位置，如果軸樞點不在正確的位置，可以按鍵盤上的插入鍵（Insert），切換到軸樞點犏輯模式，然后用移動工具（最好激活捕捉功能）將軸樞點調整到正確的位置之上，此時再進行旋轉成型時就會得到滿意的結果，如圖。（圖06）

如果仔細觀察剛剛形成的模型曲面，也許會發現有些地方穿透了茶杯的壁面，如果出現這種狀況，下面會介紹解決方法。

圖06

第七步

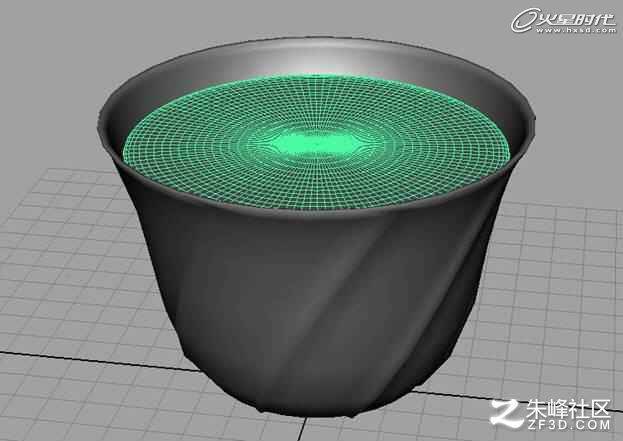

其實很簡單，使用縮放工具（Scale Tool）在每一個坐標軸向上仔細調整，直到結果滿意為止，調整時盡量保證茶水模型與茶杯茶杯沒有任何的相互交叉，否則將來進行材質處理的時候會引起很多不必要的麻煩，將茶水模型縮小一些，讓其完全處于茶杯模型的內部，同時叉要盡量與茶杯杯壁靠近，不留下太大的縫隙。結果如圖。（圖07）

圖07

第八步

茶杯部分基本完成了�，F(xiàn)在還要添加一些元素，比如我還想添加一袋茶葉，在網上搜索，我找到下面這張圖像，如圖。（圖08）

圖08

第九步

圖像中有一袋茶葉和一個商標標簽，而且是一張正視圖，所以我就參考它來進行建模，其后我也仍然用這張圖像來進行貼圖。下面先在前視圖中創建一個1
