三維靜幀《攝影師》制作過程解析

導言：這是作者程睿與大家分享他的作品《攝影師》的創作過程。在本篇教程中，以介紹制作流程為重點，同時分享制作思路和經驗，希望這些內容能對大家能有所啟發和幫助。

作品構思

我平時很喜歡攝影，雖然水平不高，但是給我?guī)�來了很多生活樂趣和美好回憶，人們拿起相機時流露出的詼諧表情也給我留下了深刻印象，所以我決定制作一個表現攝影愛好者幽默神態的CG作品。

我搜索了一些參考圖，包括人物的表情、姿勢、相機、背包等等，反復觀察這些素材后，我對將要制作的內容基本心里有數了，所以我不準備繪制設計草圖，而是直接從人物的神態出發，逐漸完成整個作品。（圖1）

圖1

基礎模型

基礎模型是在3ds Max中使用poly制作的，包括頭部、帽子、襯衫、夾克等等部件都是單獨建立，方便在Zbrush里生成各個Subtools�；�礎模型大都從簡單的幾何物體開始，然后不斷增加切線，調整大形，直到拓?fù)浜屯庑味紱]有問題。由于后期不需要綁定，所以沒有過多考慮關節處線段的密度，而是盡量使每個面更接近正方形，這樣會有利于進入Zbrush后均勻的表現細節。（圖2、3）

圖2

圖3

制作高細節模型

當基礎模型準備就緒后，依次將模型部件導入Zbrush，然后從頭部的細化開始制作，因?yàn)榻巧�的臉部表情是表現重點，所以花費了很多時間來調整臉部表情，并嘗試添加各處的皺紋讓角色看起來生動一些。

為了讓角色看上去像50多歲的人，我使用筆刷附帶alpha來制作皮膚上的小疙瘩和紋路，并大量使用了Inflat筆刷來使細節產生一定的膨脹。（圖4、5）

圖4

圖5

為了在雕刻細節時更能把握角色的感覺，我給頭部開啟了Polypaint的Colorize功能，這樣就可以在還沒有UV的情況下在模型上繪制色彩，并可以在以后完成UV時將這些紋理和色彩烘培成貼圖使用。Zbrush的這個功能在制作貼圖投射時也非常高效，這個角色手臂貼圖也使用了這項功能。（圖6）

圖6

當角色頭部基本到位后，開始逐步細化服裝和配件，然后我開始制作角色的手臂，為了節約時間，我只制作了一只手臂的細節，然后鏡像成另一只，并用Zbrush的移動縮放旋轉工具配合mask給兩個手臂和手掌擺好了大致的pose。（圖7）

圖7

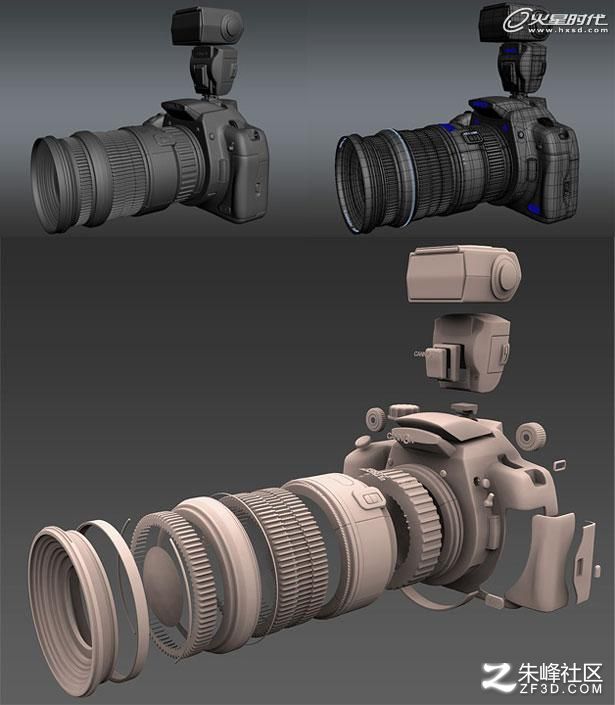

照相機模型也是在max里使用poly通過切線制作的，沒有任何特殊技法也沒有使用到Zbrush，由于作品中不會看到相機的另一面所以并沒有深入制作看不見的位置。（圖8）

圖8

當相機模型完成后，我制作了其余的一些配件，如相機背帶，背包背帶等等，全部導入Zbrush后，最后對模型的位置和比例進行了細微的調整，這樣模型全部準備完畢。（圖9）

圖9

UV拆分

將Zbrush中每個模型都降至最低級別并導出成OBJ文件，然后將這些OBJ模型的UV拆分好，這個過程中我主要使用Headus出品的 UVLayout軟件，這個軟件有針對Maya和Max的接口，使用起來非常方便和高效。期間也使用到了Maya來輔助拆分UV。（圖10、11）

圖10

圖11

貼圖繪制

貼圖繪制主要使用Photoshop，其中服裝和背包的貼圖非常簡單，只是用花紋和一些布料紋理疊加了一下，材質也只使用了Diffuse和Bump等基本的通道，頭部和手臂的貼圖繪制過程稍微繁瑣點，用到了Zbrush來投射照片紋理，用Mudbox繪制了些需要加工的部位。因?yàn)槟Ｐ蜕霞?xì)節已經足夠，所以貼圖并沒有費太多精力。（圖12、13）

圖12

圖13

布光與渲染

貼圖全部繪制完成后，將模型在Zbrush中通過插件減面，然后導入到Max中準備渲染，這次選用的是Vray渲染器，Vray渲染器的參數并不是太多，所以調整起來非常方便，角色的皮膚部分使用的VraySSS材質，由于角色年紀很大皮膚老化，所以沒有將SSS做得很明顯，其余服裝和相機基本是Vray材質和Max默認材質。

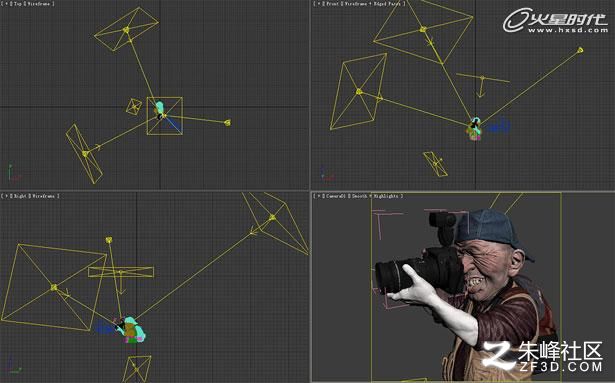

燈光方面全部使用Vray的面光，經過多次測試渲染和調整后，最后一共使用了5個燈光，其中面積最小的那個是主燈，然后我在環境背景中添加了一張HDRI貼圖，稍微模擬了一點天光的效果。下面是在Max中的布光的截圖和一些測試渲染時留下的圖片。（圖14、15）

圖14

圖15

毛發

當角色安排好渲染后，就開始制作角色的毛發，我將角色的場景另存了一份并將場景簡化，留下了需要生長頭發的模型和可能會遮擋住毛發的模型，另外為了節省時間，我將渲染器換回Max的默認掃描線，并把燈光全部換成Max的默認燈。

將頭部模型上需要生長毛發的部分復制出來后，簡單的給這些部位分了下UV，為的是方便繪制控制毛發密度和長度的貼圖。毛發生成使用的是Max的默認毛發修改器，并通過其梳子工具進行梳理。加上控制貼圖后，毛發基本就完成了，然后給遮擋毛發的模型賦予Matte材質，最后開始渲染毛發。（圖16）

圖16

合成與調整

我這次沒有使用完全獨立的各個通道來合成一張圖像，而是渲染了一張很接近最終效果的成品圖，渲染途中附帶產生了一些可能對圖像調整有用的通道，比如SSS和高光等等，這些通道可以幫助我更快地調整最終圖像。最后圖像的調整幅度并不大，基本都是色彩和亮度的微調，最后給角色補上了一個簡單的背景后，作品就完成了。（圖17、18）

圖17
