在復雜物體上自然貼圖

原創作者：紛紛飄墜的音符

請觀察下面這個手提紙袋的效果圖，注意正面和側面的花卉圖案是連續的。在實際的生產過程中，手提紙袋表面的圖案是在一張平面展開的紙上一次性印刷好的，然后折成紙袋。所以，圖案的連續性是符合真實情況的。

再觀察一下下面這個折頁，我依然用同樣的花卉圖案，這個折頁由4個面連續組成，兩兩相互垂直，但上面的花卉依然是連續的，給人的感覺是先把紙攤平印刷，然后折成的。

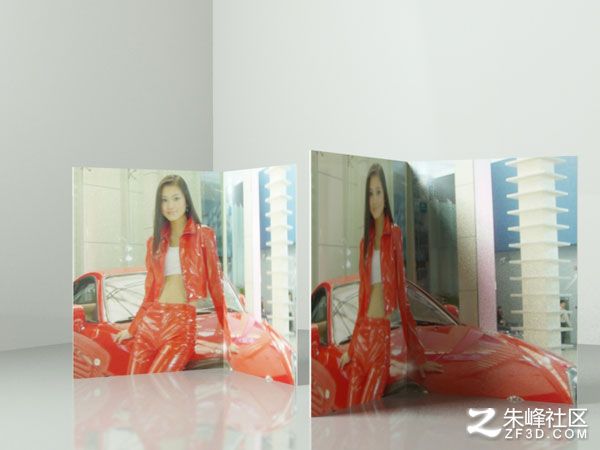

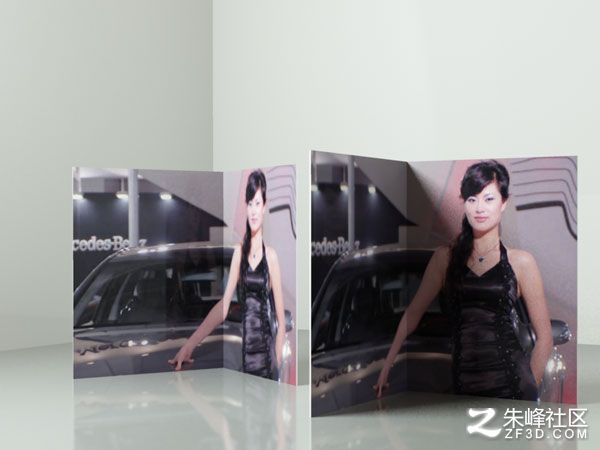

花卉如果有少許變形，不容易看出來。下面的例子就以人作為貼圖，假設為某車展設計折頁，看看下面兩張圖，除了連續性以外，可以看見貼圖很正常，沒有變形，注意模特的臉和身體。
如果把折頁看成2個相互垂直的面，我們該如何為它賦予貼圖坐標？

首先嘗試用貼圖坐標中的“Box”貼圖方式，觀察花卉折頁，發現圖案不具有連續性，兩個相鄰的面上的圖案“各自為戰”，折頁的畫面比較凌亂，作為效果圖，真實度降低。再看看車模的折頁，就會發現，“Box”貼圖方式實際是把同樣的內容重復貼在各個面上。

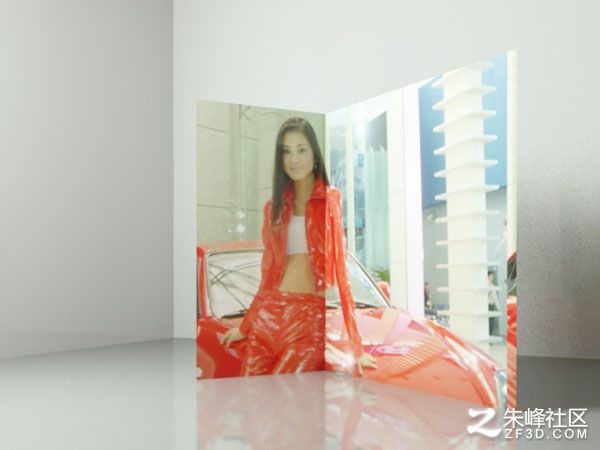

我們再嘗試一下使用建立物體時默認賦予的貼圖坐標Generate Mapping，當物體被賦予貼圖的時候，卷展欄中的Generate Mapping選項會自動勾選。觀察車模的折頁，發現在默認賦予的貼圖坐標Generate Mapping下的貼圖，具有連續性，但車模的臉變圓了，也就是說，貼圖出現了拉伸。不過，由于沒有貼圖坐標修改器，難以進一步調整。
說明：由于給大家看的都是攝像機視圖，所以即使是貼圖沒有變形，看上去似乎也存在一定的“變形”，那是透視的原理。比如車模的折頁，由于不是正對攝象機，所以即使是我指出貼圖正確的情況下，可能有些同學也會覺得有變形。

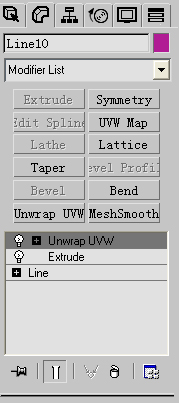

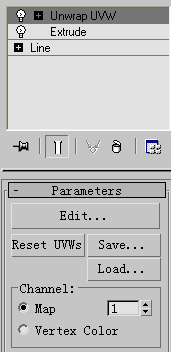

經過上面步驟的嘗試，我們會發現，雖然貼圖坐標修改器可以解決很多情況下的貼圖問題，但如果對貼圖有一些特定的的要求，尤其是需要對物體上特定位置的貼圖進行編輯，就需要使用“Unwrap UVW（展開貼圖坐標）”修改器。這個修改器在修改器列表中可以找到，直接賦予物體即可。

在修改器的卷展欄中有比較多的命令，其中比較重要的是“Edit（編輯貼圖坐標）”，要獲得比較完善的貼圖效果，很關鍵的工作就是把物體的貼圖坐標展開，然后根據需要編輯好。

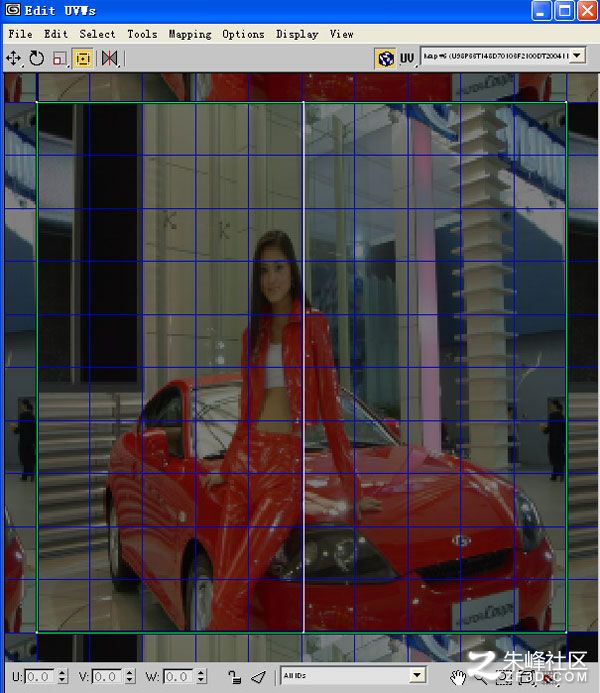

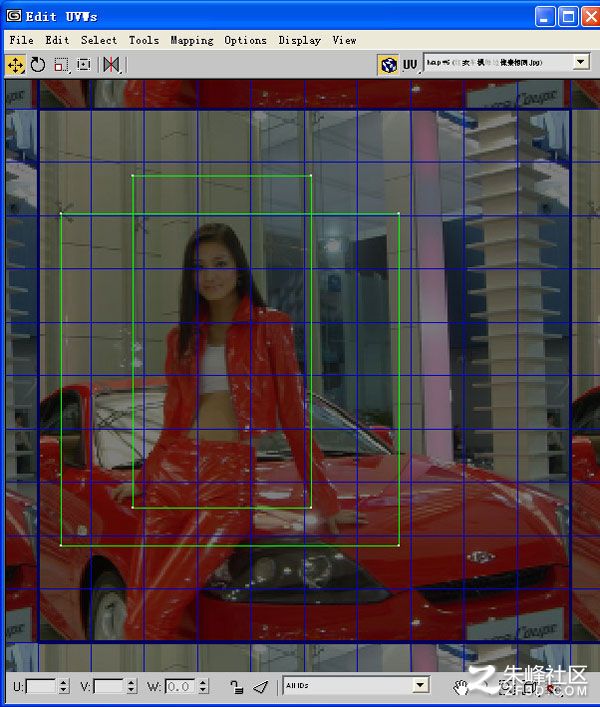

單擊Edit按鈕，就彈出Edit UVWs（編輯物體貼圖坐標）窗口，包括一些工具和命令，大家注意中間車模出現的地方，那里就是編輯物體貼圖坐標的“主戰場”。

Edit UVWs（編輯物體貼圖坐標）初次接觸，通常會感覺比較難懂，所以理解其中的道理是關鍵。我通過下面一些步驟盡量把道理講述明白。

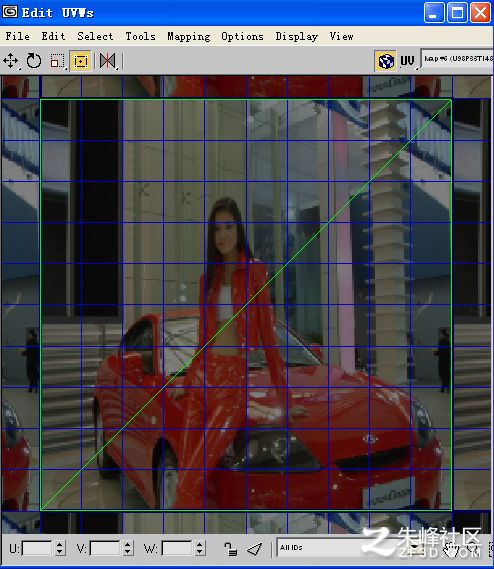

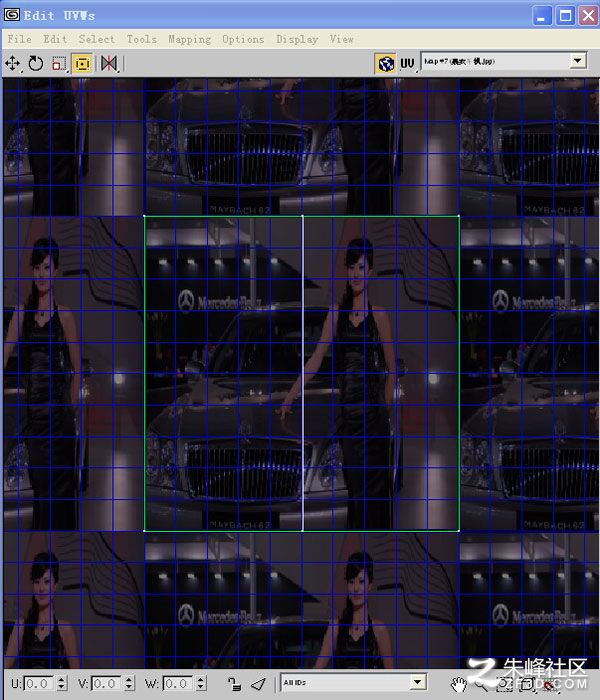

Edit UVWs窗口中央的出現的貼圖就是賦予物體的貼圖，假如我們把賦予物體的貼圖換成黑衣車模，那么重新打開Edit UVWs窗口，窗口中央的出現的貼圖也換為黑衣車模。

窗口中央綠色的線框就是物體的貼圖坐標，在不同的貼圖方式下，物體的貼圖坐標在窗口中的形狀是有區別的。前面大家看見的是在建立物體時自動形成的默認貼圖坐標，如果我為物體先賦予一個貼圖坐標修改器，設置為“Box”貼圖方式，再次打開窗口，會發現貼圖坐標在窗口中的形狀改變了。

移動一下綠色線框，同時觀察透視圖，不難發現綠色線框內的貼圖就是物體上被貼上的圖，綠色線框移動的時候，綠色線框內的貼圖內容發生了改變，物體上被貼上的圖也相應發生改變。
注意綠色線框的形狀，和物體（也就是折頁）的形狀是有一定的對應關系的，也就是說，貼圖坐標和折頁形狀是對應的，也分為兩部分，也有一條連接線。
移動綠色線框，同時觀察透視圖，大家可以揣摩一下這種對應關系。

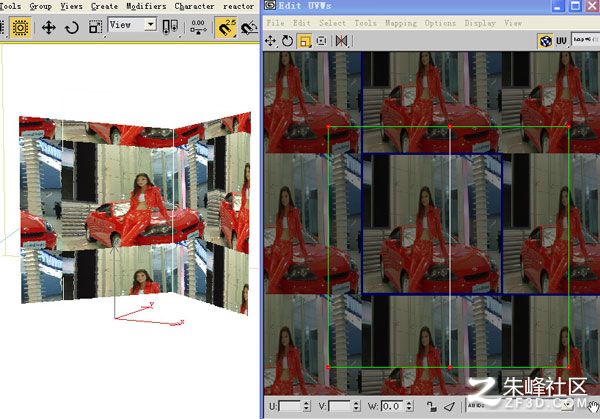

為方便觀察，我先把窗口的背景網格關閉了。把綠色線框，也就是貼圖坐標縮放一下（移動、縮放、背景網格關閉等命令很簡單，在后面我集中講，目前先使大家理解什么是編輯貼圖坐標），同時觀察透視圖，會發現折頁被重復貼圖。在這里告訴大家，注意中央那個深藍色的粗線方框，如果貼圖坐標超出它的范圍，物體就會被重復貼圖。

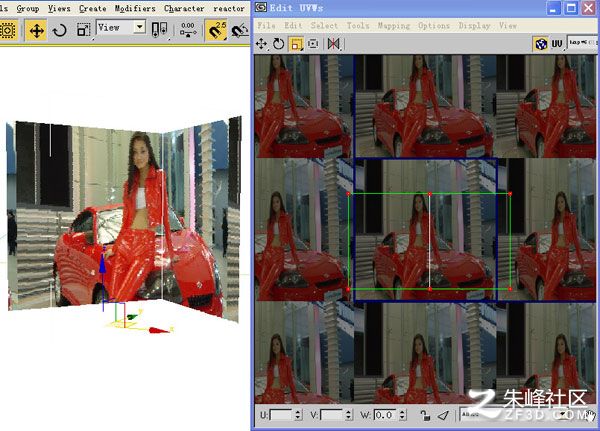

大家應該注意到了貼圖的變形，注意透視圖中車模的臉部，可以判斷貼圖出現了拉伸。觀察貼圖坐標的形狀，與折頁的真實尺寸相比較（每頁的高度略大于寬度），貼圖坐標每半邊的高度遠大于寬度。因此，在“寬”的面上貼了“窄”的圖，“窄”的圖為了覆蓋滿這個面，只好把自己拉伸了。不知道我這樣描述，大家是否能理解。
用移動點的方式，把貼圖坐標的比例調整一下，觀察透視圖，會發現拉伸的情況獲得了改善。
對于花卉等貼圖，把貼圖坐標調整以后，一般可以滿足要求，即使有少許變形也看不出來。但對于人物，則需要對貼圖坐標進行更細致的編輯，這就是分割與合并貼圖坐標。

回想教程開頭手提紙袋的例子，上面的圖案都是在平展的紙上印刷好，然后折成的。在給物體賦予貼圖以后出現貼圖變形，或者貼圖沒有出現在需要的位置，實際就是我們沒有把每個面的貼圖坐標與這個面的形狀吻合。如果能把各個面的貼圖坐標象手提紙袋那樣展平，就能為貼圖的正確定位，并且不出現變形。

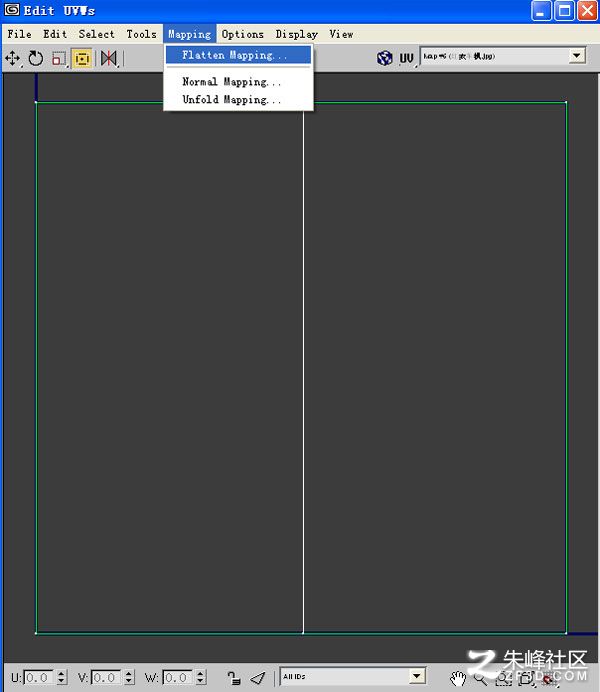

Edit UVWs窗口能夠?qū)①N圖坐標展開并壓平，請看下圖的命令。在壓平前，為了更直觀的觀察結果，應把每邊折頁的高度和寬度做的差別比較明顯，我先把高度和寬度的比定為大約2：1。

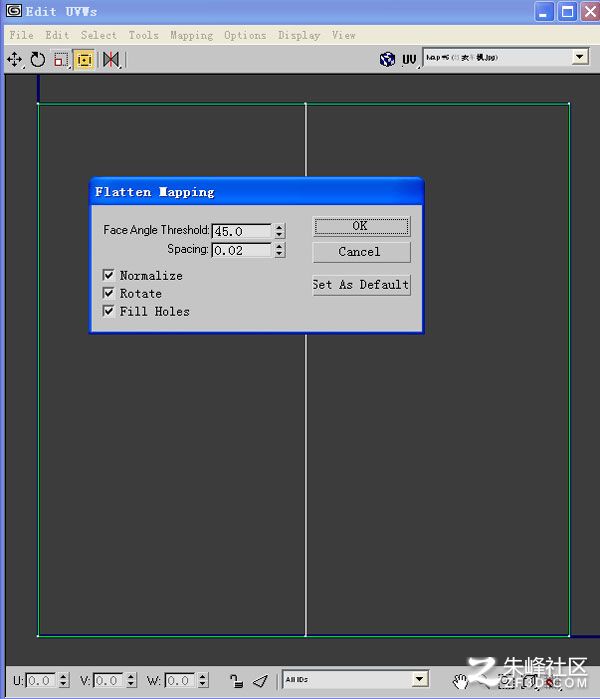

按上圖使用命令后出現一個對話框，不必改變默認的數值，按OK即可。

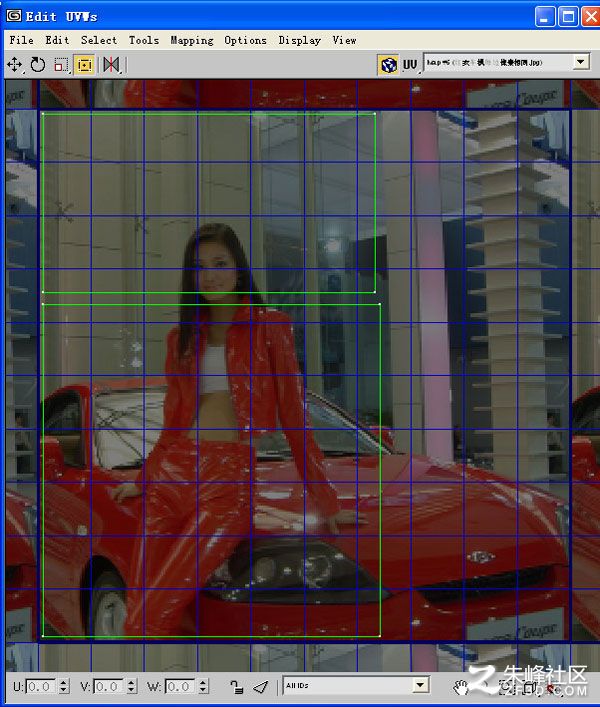

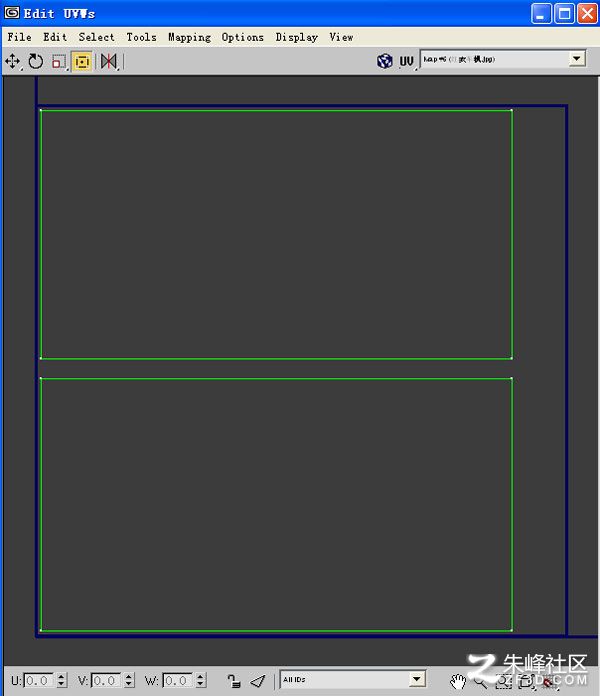

這樣貼圖坐標被分成了2部分。觀察后發現，每一部分的長度和寬度的比例與折頁真實的比例是一樣的，也是大約1：2。

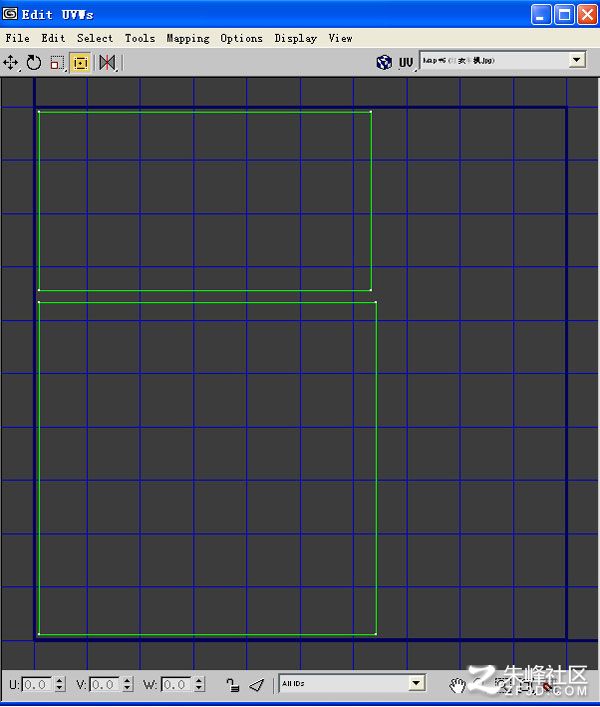

如果折頁的每半邊比例不一樣，一邊為1：2，另一邊為1：1，那么貼圖坐標被壓平后，形狀也相應變化，與折頁實際比例是吻合的。
這表明，由于貼圖坐標的形狀引起的貼圖變形將不會出現了�，F(xiàn)在要做的就是在貼圖坐標范圍內把需要的貼圖內容設置好。

讓貼圖在窗口內顯示出來，由于藍色的粗線框是正方形的，我們把貼圖每邊的像素也設置為相同（這個用Photoshop軟件很容易做到），使顯示在藍色的粗線框內的貼圖不出現變形。

貼圖坐標壓平后，方向不一定合適，一邊觀察透視圖上貼圖的變化，一邊旋轉貼圖坐標（兩部分單獨分別進行），使折頁上的貼圖方向符合要求。分別將兩部分坐標移動，框住希望出現在折頁上的貼圖內容。

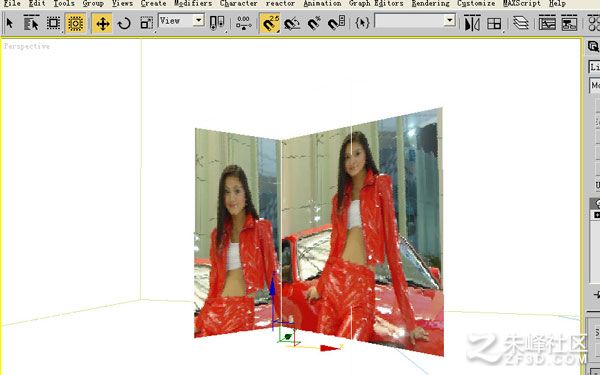

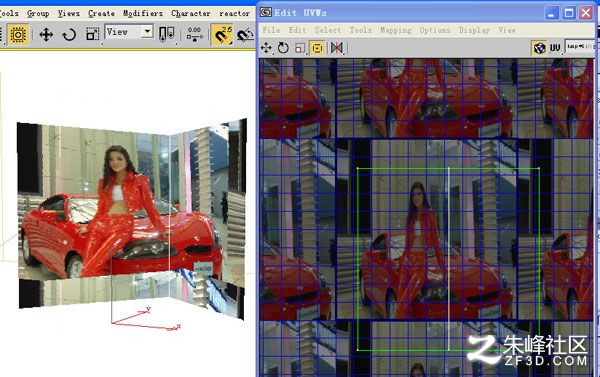

然后觀察透視圖，發現貼圖坐標內的貼圖內容已經完整的貼在了折頁的兩半邊上，并且沒有出現拉伸或者壓縮。

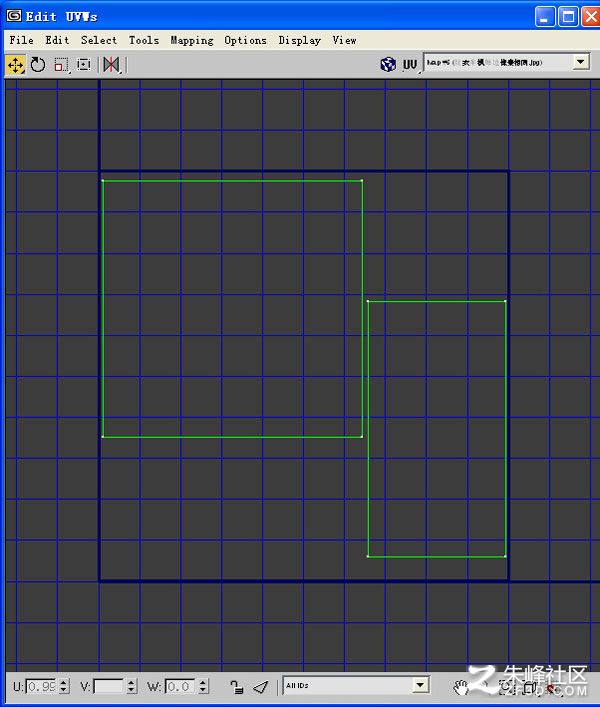

為實現折頁上兩半邊貼圖的連續性，需要縫合兩部分貼圖坐標�？p合前先把兩部分貼圖坐標分開一些，便于找到兩個坐標的共用邊，只有共用邊才能使用縫合命令。

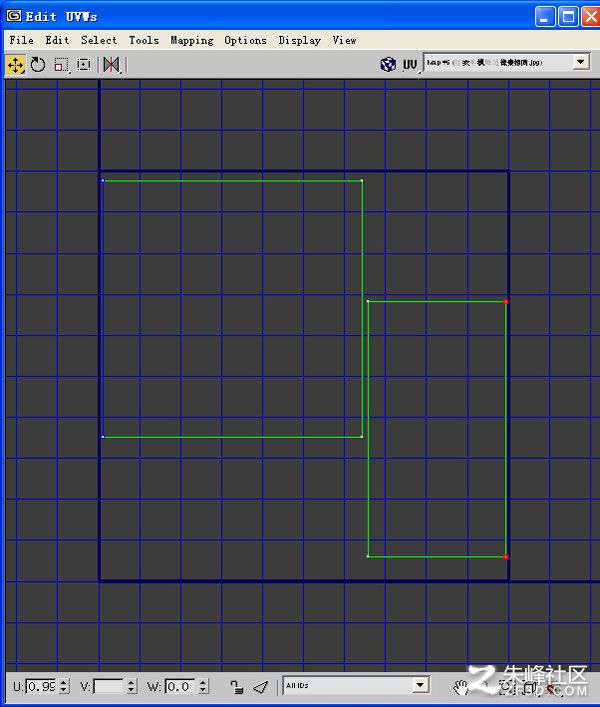

同時選擇其中一個坐標框的每條邊上的兩個點，被選中的點會高亮紅色顯示，很快會發現當選擇某一條邊時，另一個坐標框一條邊的兩個點會高亮藍色顯示，這就表明這條邊是兩個貼圖坐標共用的，反應在折頁上就是折頁中間的連接線。

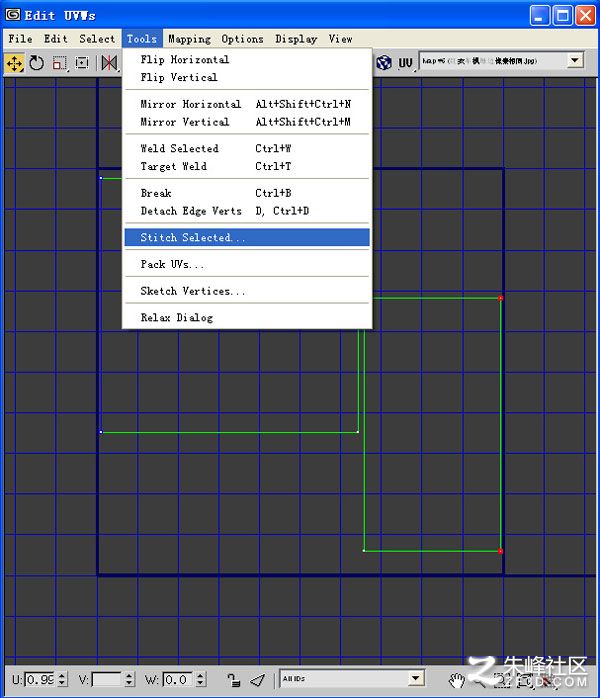

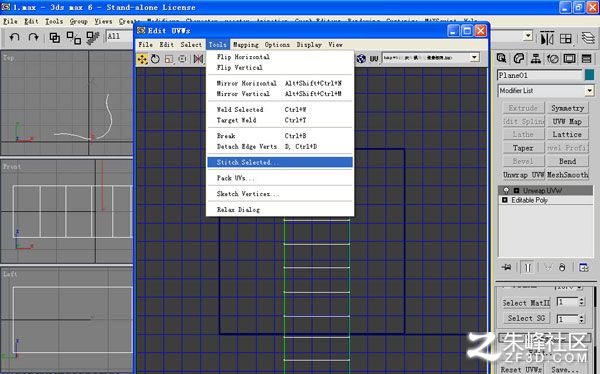

按下圖使用縫合命令，會彈出一個對話框，按OK即可，兩部分坐標會自動縫合在一起，把縫合好的坐標移動回藍色粗線框里，前面說過，貼圖坐標超出藍色粗線框的部分會被重復貼圖。

移動縫合好的貼圖坐標，框住希望出現的貼圖內容，觀察透視圖，發現折頁的兩半邊的貼圖已經連續在一起了。

看看對貼圖坐標進行編輯后的折頁渲染圖，通過編輯，實現了貼圖的連續性，使貼圖不出現變形，出現在折頁上的貼圖內容是受到控制的。

下面結合一個實例來講述，我們在實際工作中經常需要在坡屋頂上做瓦的貼圖，通常的坡屋頂由幾個大小不等斜面組成，使用貼圖坐標修改器中的貼圖方式難以兼顧各個面，但如果通過編輯貼圖坐標把各個面的貼圖坐標壓平，問題就好解決多了。請看下面的例子：

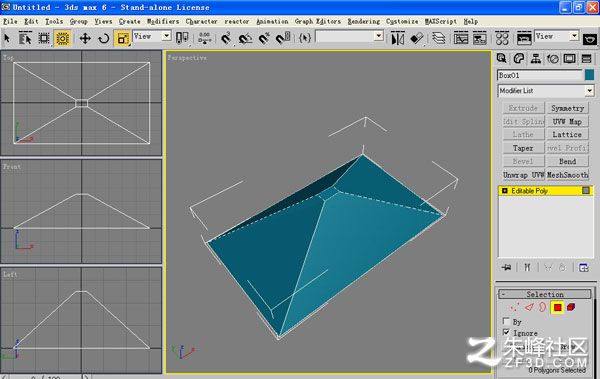

先建立一個Box，然后轉化為Poly，選擇頂面縮放，形成大關系。

為貼圖坐標展開的簡便，把無關的頂面和底面刪除。

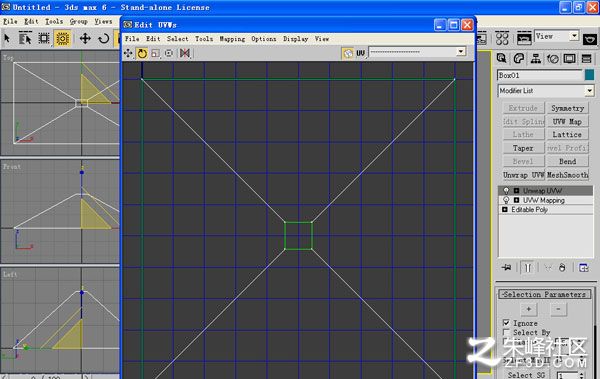

先添加一個貼圖坐標修改器，選擇Plana（平面）方式。這樣坡屋頂在展開的時候，形狀才適合進一步編輯。然后添加Unwrap UVW修改器，打開編輯窗口。

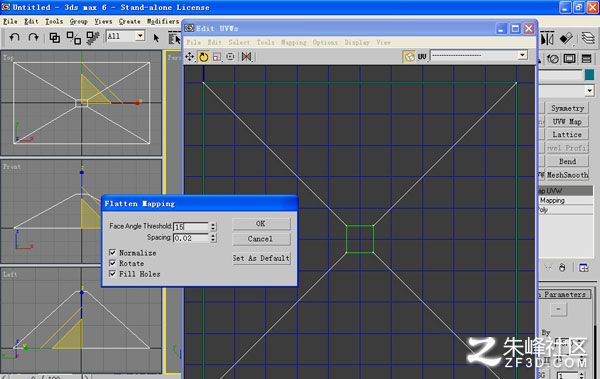

使用壓平貼圖坐標命令，注意彈出的對話框中Face Angle（面的夾角）的數值改為15。

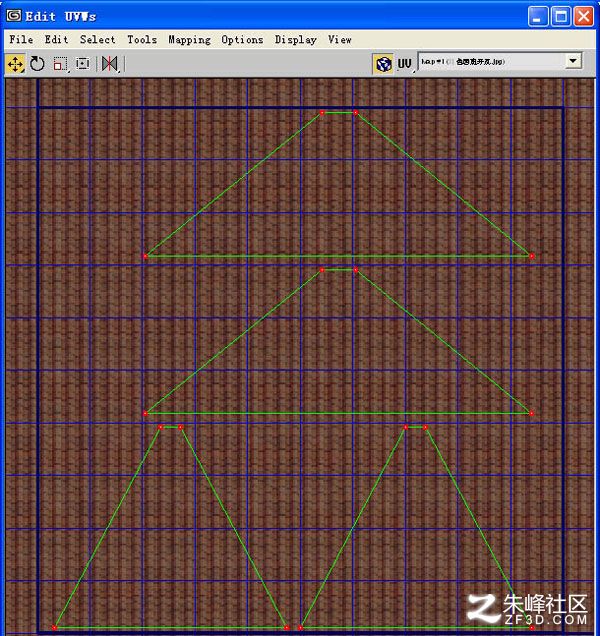

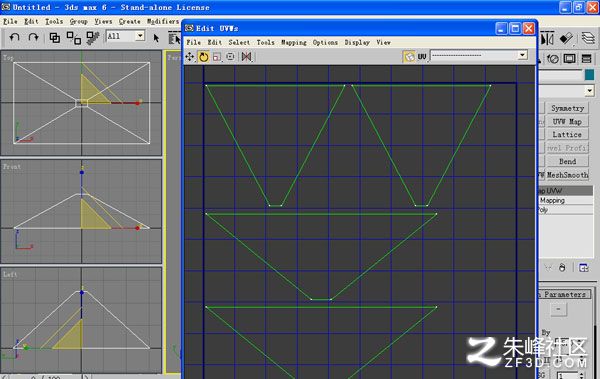

點OK，貼圖坐標被壓平。可以看到4個坐標框與坡屋頂4個面的形狀是對應的。

在編輯窗口中顯示瓦的貼圖，觀察透視圖，按照合適的尺度，在材質編輯器中設置好Tiling(貼圖重復次數）。選擇所有的坐標框，旋轉180度，這樣瓦的鋪貼方向才正確。

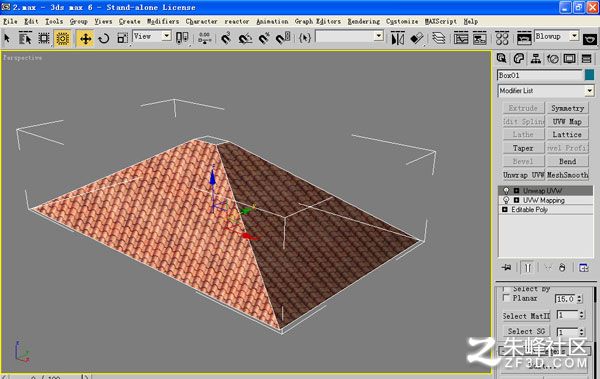

看看透視圖，判斷一下瓦的貼圖是否正常。目前看上去基本合格。

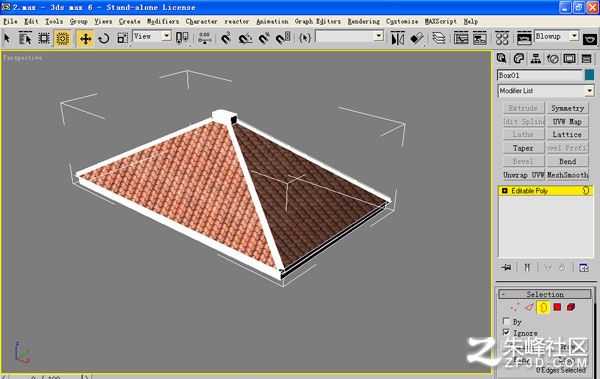

在修改器堆棧點右鍵，塌陷所有修改器，成為一個Poly 物體，這個時候瓦的貼圖已經與屋面成為一體，即使增加屋面細節也不會失去。使用Poly命令，建立屋脊和檐口。

看看渲染效果

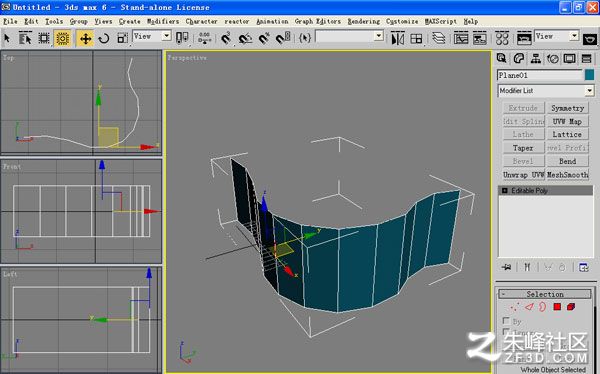

下面通過另一個實例來講述縫合貼圖坐標的應用。我們在實際工作中經常需要在曲面物體上貼圖，比如在弧墻上貼磚或者馬賽克，使用貼圖坐標修改器通常無法很好的處理貼圖的變形問題�；�墻實際上是由一系列面轉折構成，把這些面的貼圖坐標壓平并且按順序縫合，就可以獲得比較完美的貼圖效果。首先使用Poly建立轉折的曲面。在細分圓滑之前，先把貼圖坐標編輯好。

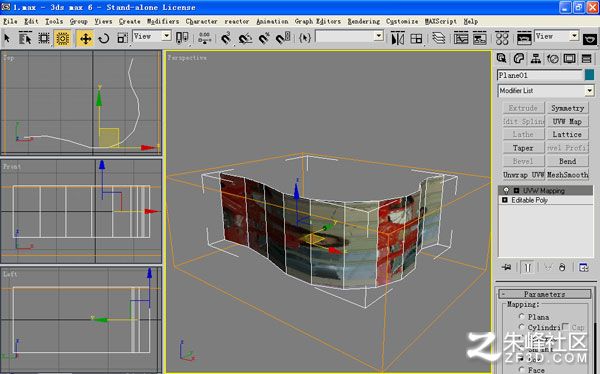

先看看直接運用貼圖坐標修改器中Box方式的效果，可以看見中間弧線突出部位馬賽克有比較明顯的拉伸。

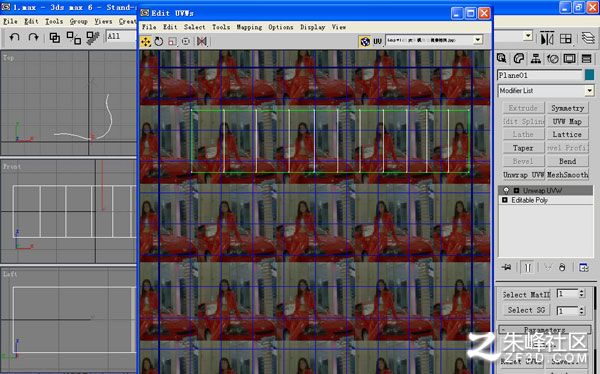

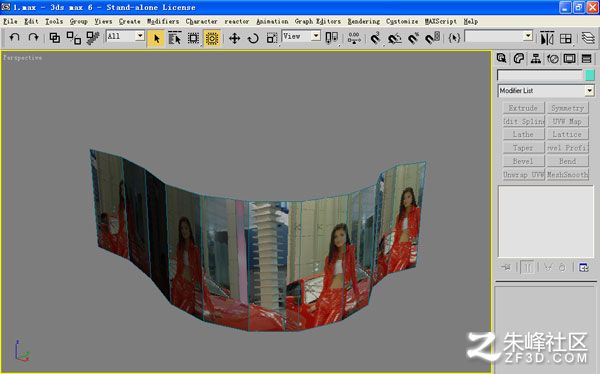

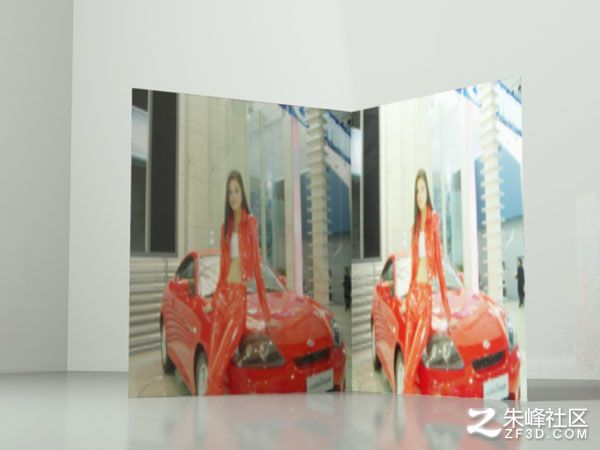

把紅衣車模貼上，可以看出弧墻的貼圖被分為兩部分，各自為戰。因此直接運用貼圖坐標修改器中Box方式無法把貼圖處理好。

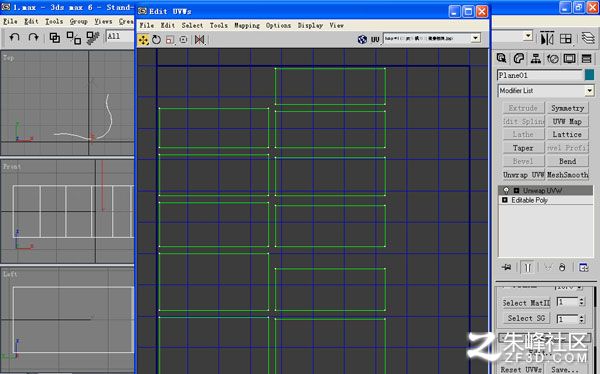

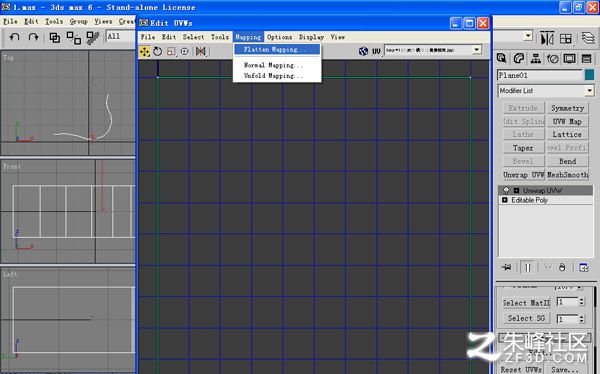

添加Unwrap UVW修改器，使用壓平坐標命令。

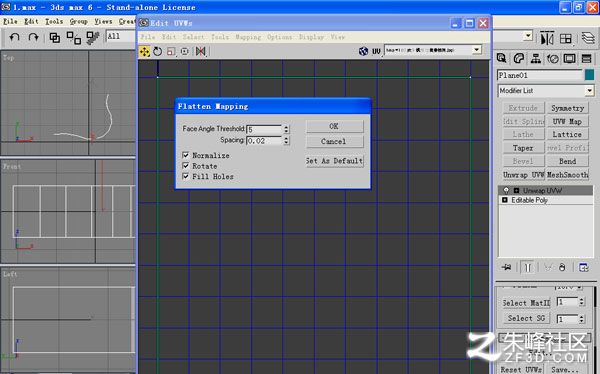

因?yàn)楦鱾�(gè)面的夾角比較小，因此對話框中Face Angle的數值設為5。

結果弧墻的貼圖坐標被壓平為11個面，和弧墻的實際面數是一樣的。

按前面介紹過的方法逐一縫合每個面，使它們成為一體。

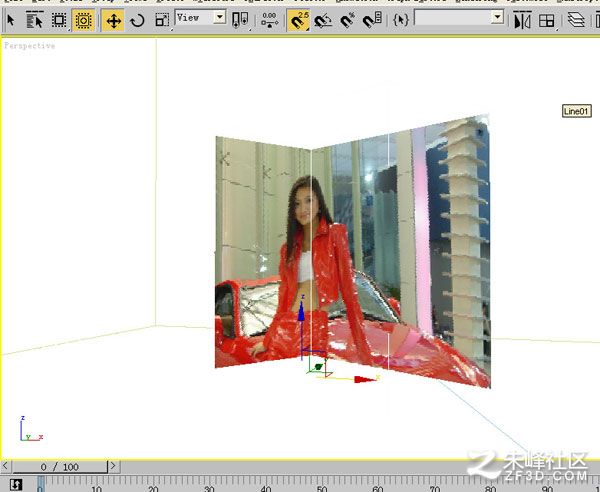

把坐標旋轉到正確方向，框住紅衣車模，到透視圖驗證一下貼圖是否正確。

紅衣車模的形象符合要求。

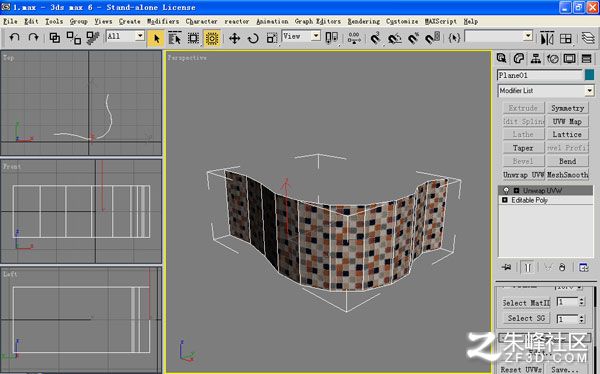

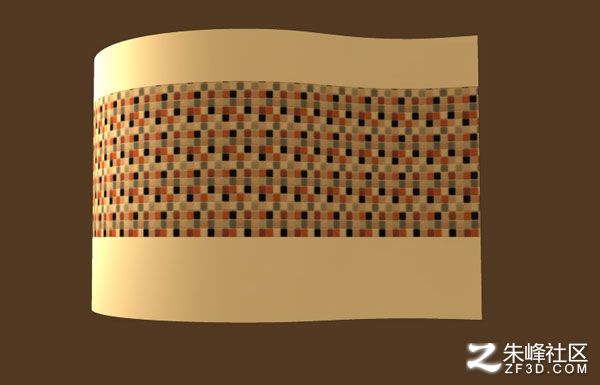

再看看馬賽克，拉伸變形已經消失，也比較流暢。

塌陷修改器堆棧，轉化為Poly，勾選細分圓滑，數值設為2。墻面圓滑了。

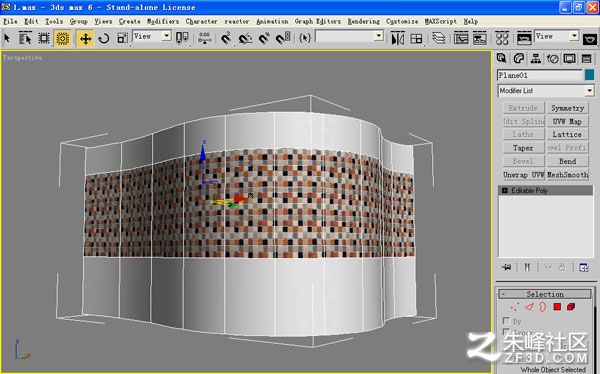

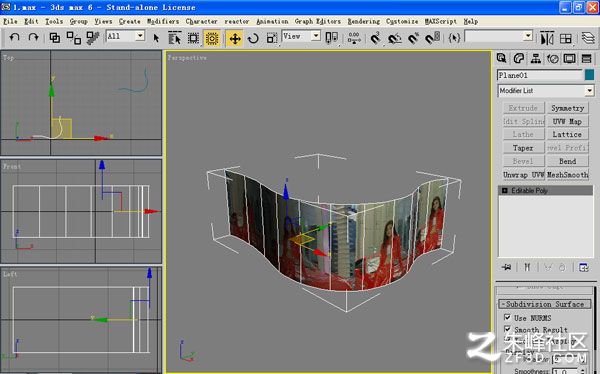

現在編輯好的貼圖坐標已經完全粘貼在曲面上了，即使使用Poly命令增加一些細節，也不會對貼圖坐標有影響。給墻面增加墻裙和頂部高度。

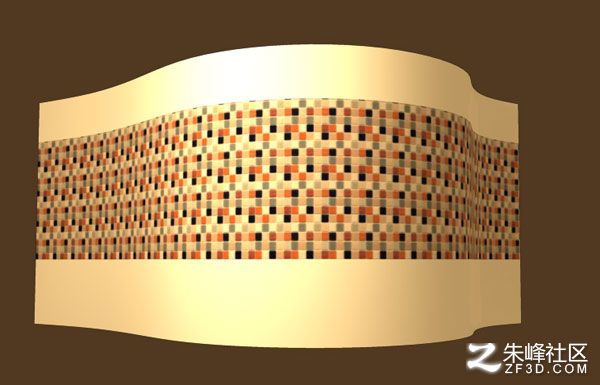

渲染3個角度，可以看見曲面上每部分的馬賽克的貼圖都大小一致，形狀正常。
