《Out of Sight》動畫制作解析

導言

本文詳細講解了《Out of Sight》的制作過程，包括人物設定、手稿繪制、電腦處理及后期制作幾大部分。在人物設定、動畫音效等方面提到了很多實用的意見和建議。

人物設定

討論出劇本大綱后，我們想到拿以前畫的插畫人物來當女主角，畫了幾幅概念圖后，小女孩的形象就大致定型，我們?yōu)樗�取名為Chico。（圖1、圖2）

圖1

左圖是靈感來源的插畫，其他是Chico的初期設定。

圖2

曾經畫過幾個不同風格的女主角，但最后還是比較喜歡Chico。

相比Chico而言，導盲犬gogo的造型則讓我們苦惱了很久。想象中的gogo，是類似科基犬的身材，但有臘腸狗的長鼻子和耳朵，在參考玩偶的造型后我們確定了gogo的設定。其他配角諸如貓和鯨魚的設定也是經過好幾版后才確定。（圖3、圖4、圖5）

圖3

圖4

圖5

動畫制作前畫的兩位主角的角色設定，在開始制作后才發現這樣的設定其實遠遠不足。比如Chico和gogo的頭身比，仙女棒的頭和棒子的比例，裙子長度究竟在哪里，gogo的鼻子到底有多長，各種動作諸如舉起手時披風會如何改變，Chico披風下面的衣服是什么樣子，還有角度和人物表，即Chico從仰角看帽子下方的眼睛是什么樣子，當Chico和搶匪、花女、煙男等配角站在一起時，Chico的身高會到他們哪里等等，這些在做人設時都沒有詳細設定出來。（圖6）

圖6

這些失誤造成每卡的Chico都不太一樣，尤其初期和后期完成的卡比較起來，這種差別更加明顯。但還好這兩個主角都是由Evaty來畫的，所以還能隨機應變，如果由其他人來畫的話，這么簡陋的人物設定絕對會出問題。

手繪部分制作流程

我們因?yàn)橹谱魅藛T比較少，所以Evaty和BOSS是根據角色分配工作而不是用原畫和補間來分配，也就是說，自己的原畫就是自己補間。為了不要讓造型跑掉，BOSS部分的動畫還會提供少量的原畫草稿供其參考。

進度表

為了掌握進度，將每卡的工作量量化，排出進度表是非常必要的。

這是當時已經到制作中期的進度表，星星代表難度，當時計算每個禮拜要畫7顆星左右。后來知道這個方法其實非常不準確，但以當時經驗不足的狀況，也沒有其他更好的方法。（圖7）

圖7

圖8

到制作后期，關鍵張已經基本搞定，也能夠更加準確地估計每卡的張數，這時再來計算制作需要的天數，準確度比之前增加了不少。（圖8）

Layout

layout（即構圖），它依照分鏡的指示畫成，是整卡制作的依據。每卡layout必須畫出背景和人物之間的空間關系，為了給背景繪制比較大的自由，layout上的背景只會畫個輪廓和透視線以及安全框，如果有景深移動或3D效果，就要事先在layout時計劃好如何分層。

剛開始制作時我們是跳著卡進行的，但后來發現這樣既沒效率還容易產生BUG，所以后期改成一次完成全部卡的Layout，接著依場景（約10卡）分批完成原畫，再逐卡完成補間和上線的過程。人物就直接畫上每卡中最具代表性的人物原畫。

以第33卡為例，為避免人物和背景互相干擾，本卡的背景、鯨魚和云的layout畫在不同紙上，背景那張的背面用藍色鉛筆畫上分圖層的切割線。（圖9）

圖9

在每一張layout上，我們都會用小字標明該動作計劃使用的秒數，以此來計算動畫張數和完成所需要的天數。（圖10）

圖10

普通的運鏡需要畫上運鏡前后的安全框位置，如果有很大的運鏡，就必須用紙膠把動畫紙接起來，并事先模擬運鏡的效果。下圖是第30卡的layout，不同顏色的線代表運鏡前后的安全框。（圖11）

圖11

結尾卡的latout非常巨大，共接了11張動畫紙。（圖12）

圖12

原畫草稿

原畫草稿的制作，包括layout中的原畫，我們需要先畫出具有說故事能力的關鍵張，再來繪出接觸張（Extremes，即極端張），再來是交代動作如何進行的過渡張（breakdowns）。原畫繪制時需非常謹慎，避免補間時因?yàn)橐粡埉?huà)錯而導致全數跟著一起畫錯的慘劇。

原畫繪制時必須考慮如何拆圖層和設計loop，做得好的話，不僅可以增加畫面穩定度又可以節省張數。（圖13）

圖13

另外，繪制時可以將兩張?jiān)��?huà)快速的翻動，如果畫面中的人物感覺有“動起來”，那原畫就算是大概沒有問題了。原畫繪制時會在紙上計劃每張之間補間的張數，如果動作很長很復雜，則會在律表上安排。

鉛筆測試(pencil test)

鉛筆測試中，我們使用的是學校的翻拍臺，在上面架設webcam（說是架設其實只是用膠帶捆一捆而已），這部分使用的軟件是MonkeyJam，它會將webcam的畫面擷取下來，也可以排律表和輸出，相當方便。雖然畫面分辨率較低，但用來測試動作已經足夠。（圖14、圖15）

圖14

圖15（點擊圖片可看大圖）

原畫線稿、補間

動作測試完成后，就是手酸的開始。原畫描線時，我們會順便分出圖層，如果對timing沒有信心，可以先在每個原畫間中割一張測試看看，我們的習慣是每畫完一小段就測試，很有信心的橋段才會全部畫完再做測試。不好畫的補間會先打草稿再描線，基本上一切以自己方便為原則。描線和補間的動作是最費時的，我們的最高記錄也只有一天40張而已。下圖是OOS制作過程中極少的一部分原畫線稿。（圖16）

圖16

另外有些卡的動作比較快或是困難，就會把補間草稿全部畫完、測試過再描線，這樣做雖然費時，但可以確保動態如預期般流暢。

上色線

色線對整個畫面的影響是非常大的，它是最無聊卻又不得不做的最后過程。

我們會先在背后或是草稿上先畫出陰影，確定后就在正面用紅色鉛筆畫上色線（圖17），如果有影子的話，色線也會變得很難畫，最好先觀察過現實的影子在畫。排進度表時最好把色線的時間也算進去，因?yàn)檫@步常常比想象中還要費時。

圖17

電腦后期部分

律表

律表又稱拍攝表，用來記錄動畫張的拍攝順序以及拆圖層的方式、重復拍攝順序、畫面停止時間的長短等等，如果要配合音軌的動畫，就會在原畫前就先把音軌畫在律表上，方便安排動作。

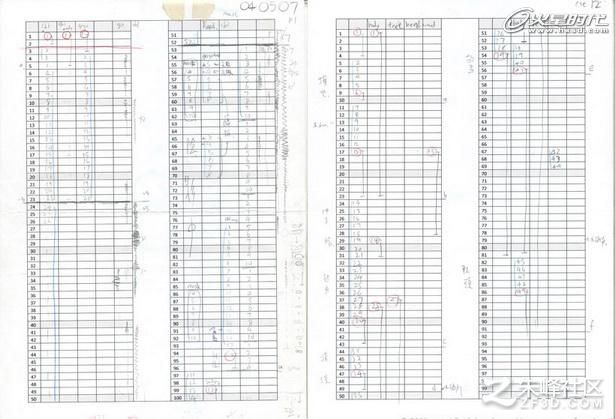

另外，由于我們使用的合成軟件AE沒有排律表的功能，所以動畫必須分段匯入，因此會在動畫完成后，在律表上畫出分段的方式。（圖18）

圖18（點擊圖片可看大圖）

上圖中，左邊是第4、5、7卡的律表（第6卡被刪掉了），因?yàn)槁曇羰沁B在一起，所以律表也干脆寫在一起。右邊是第12卡的律表，空白處的文字是動作說明。

律表中，藍色的線段內是整段匯入，紅色圈起來是單張匯入，每段右下方的英文字母是分段的代號，掃描后的文件名上會打代號+動畫編號避免出錯。比如 39go tail_a_05.png指的是：第39卡 gogo的尾巴 a段 第5張。

Flash上的部分

OOS里有一部分是沒有線稿的動畫，像煙、水、云這些是BOSS在Flash上直接繪制的。這么做的目的除了節省紙張，也可以節省因畫錯修改、以及掃描和清稿所花費的時間。另外有一幕俯瞰水城市的場面中，小車子和行人也是用Flash畫的。（圖19）

圖19（點擊圖片可看大圖）

掃描存檔

掃描前，我們先用紙膠把定位尺固定在掃描機上，以300dpi一張張掃進電腦中批次存盤和重命名，這里我們選擇存成PNG檔，可以滿足無損壓縮檔案。（圖20）

圖20

清稿與上色

首先用Photoshop曲線把動畫紙的背景調成純白、加深線稿顏色，使用動作功能記錄調整過程。這些都可以輕松套用到其他動畫張上，再用筆刷和加亮光具清除橡皮擦的痕跡和雜點。

做色指定時，會把上好色的去背動畫張和背景放在一起，經過全員一起討論后才決定。（圖21）

圖21

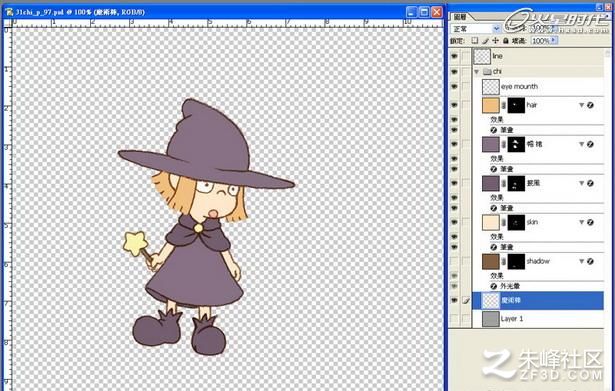

我們使用的上色法比較特別，暫且命名叫“遮色片上色法”。上色前，我們先做出一個范例文件。然后將人物身上每層的顏色各開一個圖層，并在圖層里填滿該部分的顏色，再加上涂層效果的筆畫，將筆畫的顏色改成跟該涂層填滿的顏色一樣。（圖22）

圖22（點擊圖片可看大圖）

將整個圖層組合拖移到清稿后的動畫檔案上，再用魔術棒工具在線稿上選取范圍。假如選取的是帽子，接下來就要選帽子的圖層，并點圖層窗口下面的遮色片按鈕，如此一來就只有選取區（帽子的范圍）內有顏色，超出的部分都會被遮色片遮掉。但因?yàn)槟�術棒只會選到帽子內部，而在選取區邊界和線稿之間就會留下一段空白的空隙，這時候之前設定的筆畫效果就會派上用場，在選取區外面畫上一條寬2-3像素的線（寬度可調），就可以將那段空隙填滿。（圖23）

圖23（點擊圖片可看大圖）

線稿去背也可以用動作錄下來再套用到每張動畫上，因?yàn)槲覀兪怯眉t色鉛筆畫色線，所以要用紅色色版才能去掉色線，首先按住ctrl再點選紅色色版，就會將所有包含紅色的部分選起來（包含紅色的線和白色背景），再來翻轉選取區，再開新的圖層填上線稿的顏色，原本的線稿就可以刪掉了。最后再另存出PNG的檔案以供合成使用。

注意：想使用動作來播放另存新文件指令的話，錄制動作時務必另存到和原始檔不同的文件夾，并且勾掉存成拷貝的選項。否則動作記錄的儲存路徑會是檔案而不是文件夾，造成之后另存的檔案不斷覆蓋路徑中的檔案。

背景制作

當火車拿到layout后，就會轉描畫細成背景草稿。確定草稿沒有問題后，就會再轉描線稿到水彩紙上。在繪制特別巨大或是超長的背景時，常會使用接紙的方式，之后再進入Photoshop里去掉接縫。（圖24）

圖24

通常，有運鏡的卡就會用到景深移動或是3D背景，這時候就會需要把背景分層拆開畫，之后再進Photoshop去背合成。（圖25）

圖25

關于背景用紙，我們?yōu)榱艘�讓背景和人物的質感能融合在一起，選擇了一種紙紋較少、表面平滑卻又可以畫水彩的紙，名字叫做Smooth Surface Cartridge Pad，一開始是由Evaty提供的（從家里掏出四年前買的紙），當然紙的數量相當不夠，所以火車跑了好多趟美術行，結果很可惜的是這種紙?jiān)谂_(tái)灣已經絕版了，只剩下小小的B5款�；疖嚍榱苏业竭m合的紙，跑去浪費一堆錢，結果最后在阿宏老師的協助下，拿到從前做動畫背景的專用紙，相當有厚度。相當有厚度意味著非常難透光，疊在草稿紙上等于完全沒東西，但火車還是很有能耐的披著外套包裹自己，讓透寫臺的透寫能力變強，花了很多時間勾好了線。（圖26）

圖26

背景處理

背景掃描后，首先要把過大而分次掃描的檔案接起來，接著要調整亮度、校正顏色、去雜點和水漬。

分層畫的背景則要去背，我們使用的去背法是先用色版去掉白色，再把去掉白色后的三個圖層合并，畫面此時會呈現一種接近半透明的狀態（越亮的圖越透明）。接著要在下面開新圖層，用白色筆刷畫上底，盡量不要讓白色超出線稿，以達到最好的合成效果，希望保留水彩半透明感覺的地方就用橡皮擦擦淡。（圖27）

圖27

背景處理完后會在上面疊上掃描的layout，并照著layout擺上人物，再打光或加暗使背景和人物更融合，全部完成后就把不必要分層的圖層合并另存成合成用的PSD檔，等待進入AE后制。

后期合成

AE合成

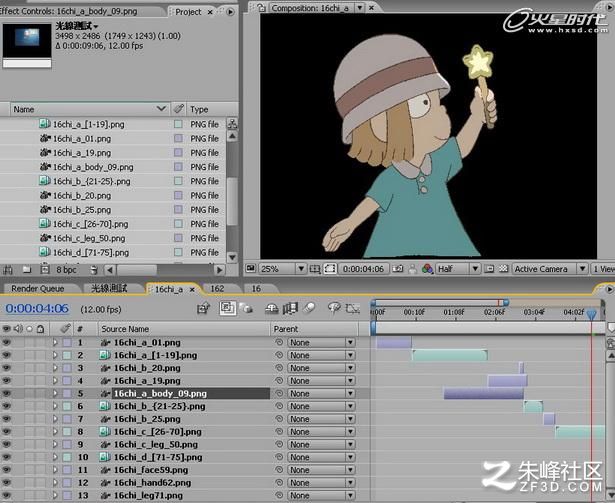

首先依照律表把動畫張分段匯入AE（匯入時勾選PNG Sequence，對匯入的動畫連續檔按ctrl+f可以調整FPS），再照律表排列。（圖28）

圖28（點擊圖片可看大圖）

將背景匯入AE，按照l(shuí)ayout把排完的動畫影片放入對位，加入需要的特效，完成后新建一個1280
