MAYA打造強大的機械模型（朱峰社區首發）

強大的機械模型

作者名字：Gonzales Renato

使用的軟件：MAYA

學習如何使用3 d創建一個強大的機械模型

在Maya建模過程中有時會從興奮變成崩潰, 特別是對于初學者來說就像歌詞寫到有時歡喜有時悲一樣。

在本教程中我們將會找到一個方法來消除各種干擾和潛在的問題。

包括調整工作和創建架構,包括建模的過程等等。

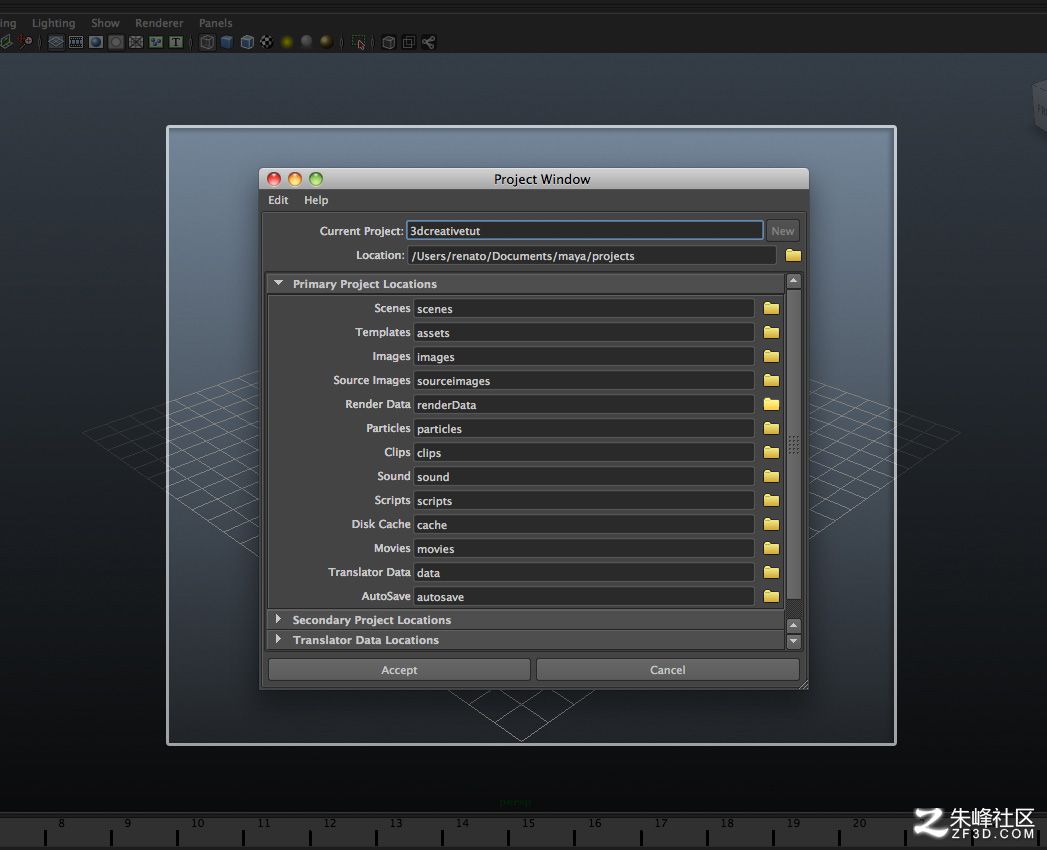

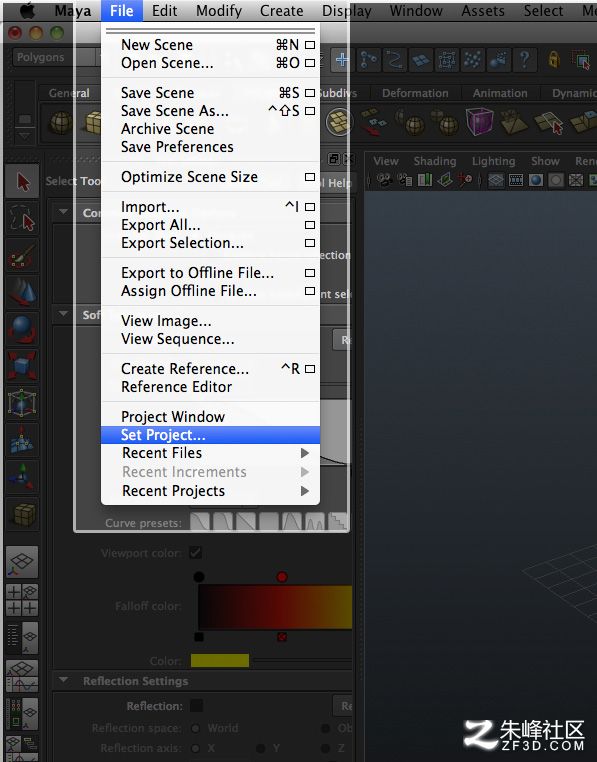

所以讓我們開始吧，首先創建一個新項目，到文件菜單選擇項目(圖01)。

(圖01)

當彈出對話框中列出的所有項目的目錄時，選擇工作的項目，然后單擊設置。

這樣maya保存場景文件，就可以輕易找到項目文件夾，以及尋找紋理、幾何、場景等。對于本教程,項目“3 dcreativetut”(圖02)。

(圖02)

加快工作流程是使用maya的重要方面，當我們處理項目，快速訪問軟件各個工具頁面無疑是節省時間的最好方法。

點擊工具欄里最常用的功能。

默認情況下maya有這個預設工具欄(圖03)。

(圖03)

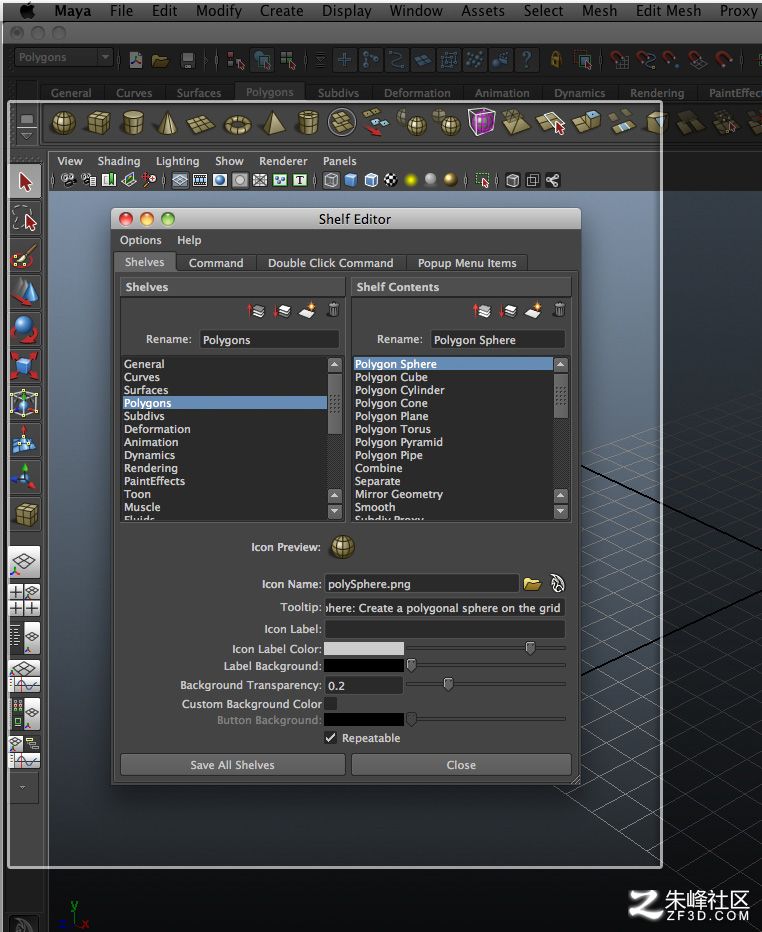

工具欄上編輯器允許創建新的構架或編輯現有的以及重命名的選項，添加/刪除、更改圖標和背景等。

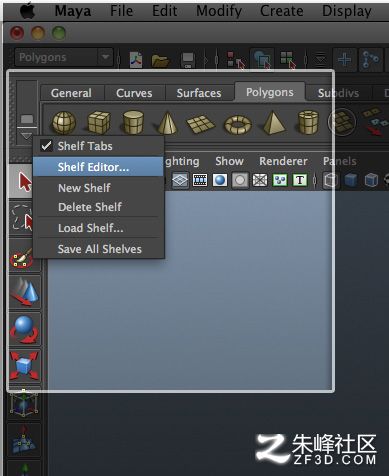

現在能做的就是建立定義工具欄，這樣可以快速訪問本教程中將需要使用的工具(圖04 - 05)。

(圖04)

(圖05)

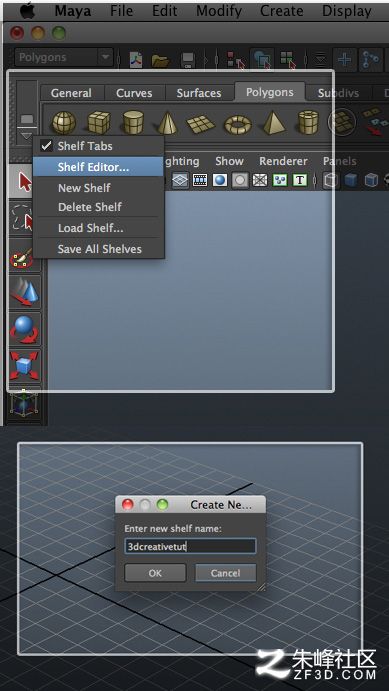

點擊并按住倒三角形,選擇新編輯框，就會需要重新命名，所以我叫它“3 dcreativetut”(圖06)。

(圖06)

然后添加一些常用函數的建模，確定已經選擇的多邊形。(圖07)。

(圖07)

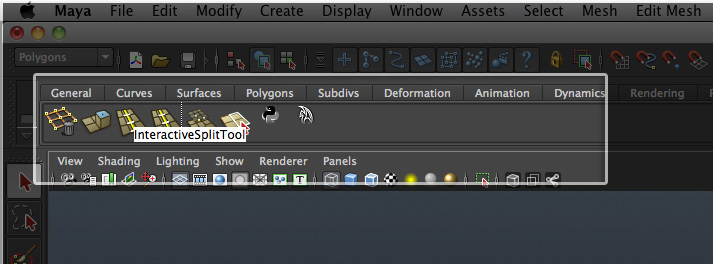

將功能添加到您的自定義工具，按住Ctrl + Shift，然后去拉菜單，并開始選擇功能。

添加以下功能:

?創建多邊形工具

?擠壓

?減少面臨的工具

?交互式切割多邊形工具

?插入邊循環工具

?合并

?基本形狀如球體、立方體,飛機和汽缸等等

移動圖標在你的工具列表里是很好找到的，可以點擊工具條的編輯器，或者簡單地單擊鼠標中鍵的圖標，并將其拖動到一個新的位置 (圖08)。

(圖08)

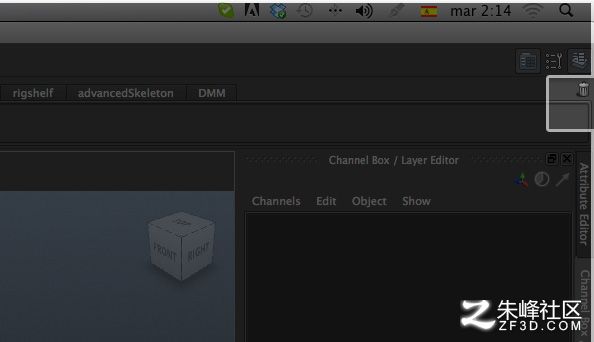

刪除工具圖標也很簡單，可以刪除它們，點擊鼠標中間的按鈕然后把多余的圖標拖到右邊的垃圾桶(圖09)。

(圖09)

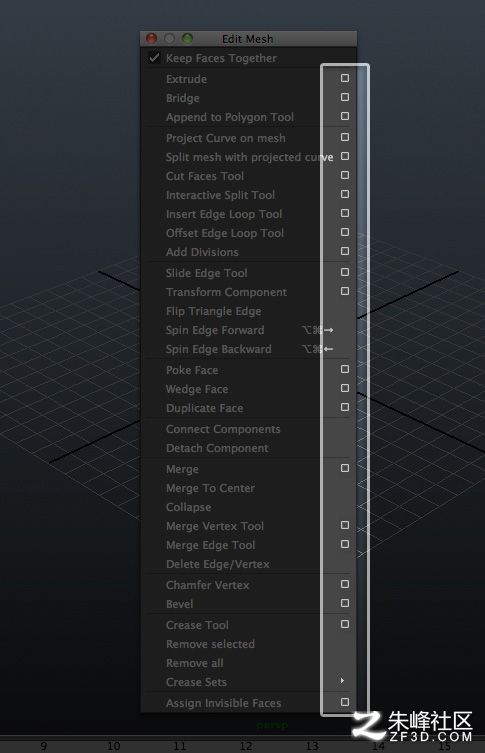

許多maya的功能選項都允許修改函數。如果菜單中的列表下面有一個正方形盒子，這意味著功能選項可以設置。 (圖10)

(圖10)

如果已經把列表功能放在你的工具里，就可以通過簡單地雙擊圖標選取。(圖11)

(圖11)

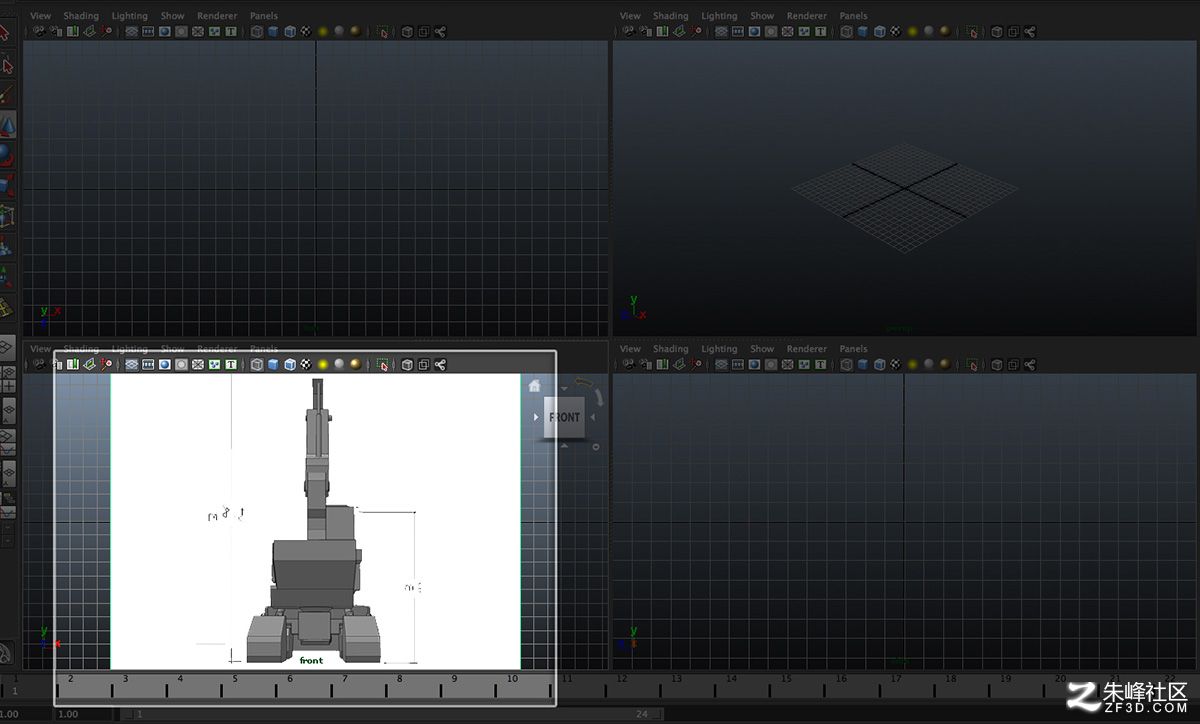

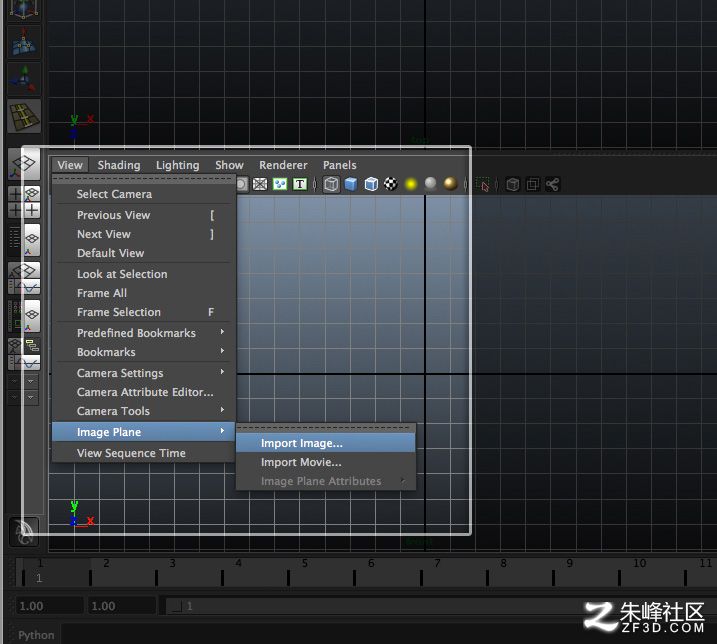

圖像平面在Maya建模時是非常有用的，在這個例子中，將使用車的前視圖。

(圖12)

當窗口打開時，導入想要的圖像，選擇圖像時點擊打開，把圖片變成視圖。

(圖13)

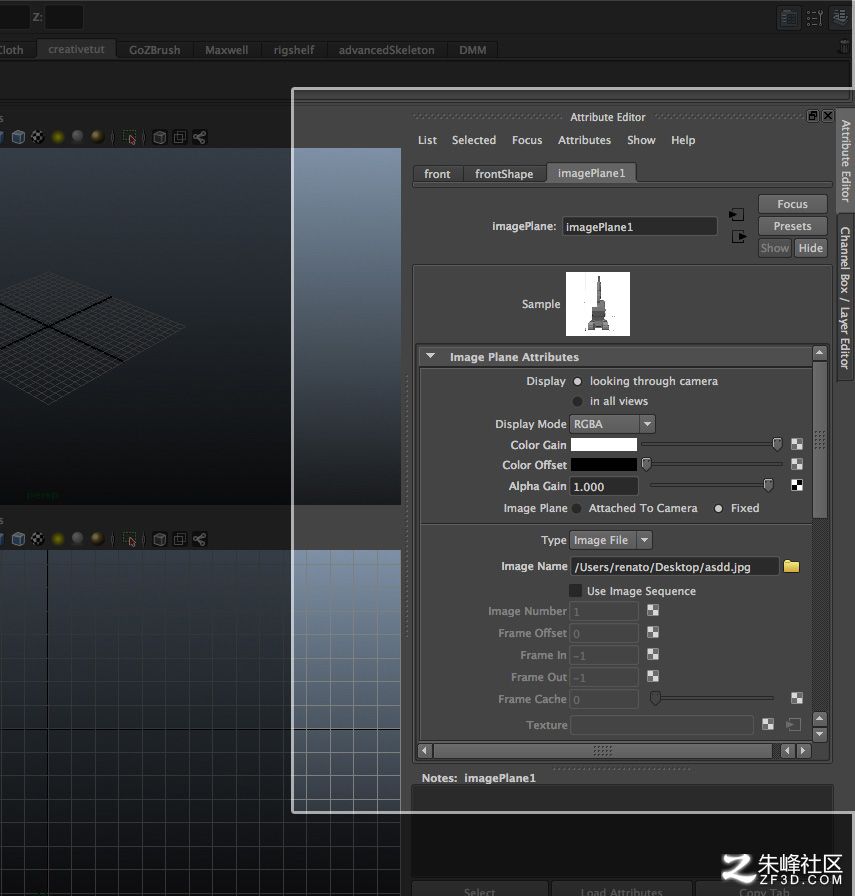

在屬性編輯器中會發現imagePlane——如果你想看到所有視圖的圖像，顯示設置為“所有視圖”，如果只想看到它，只有在設置顯示“相機”。

這會確保移動的右視圖角度，然后圖像的平面只會顯示前視圖 (圖14)。

(圖14)

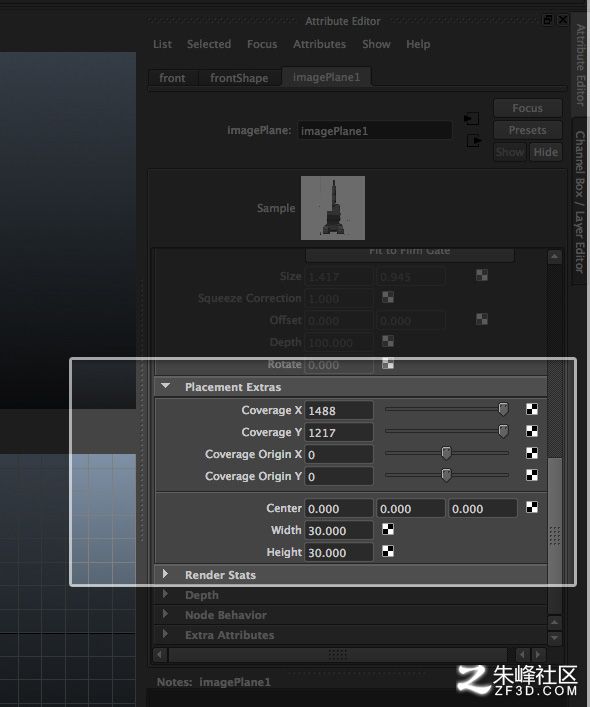

改變位置，向下滾動面板和調整參數。

(圖15)

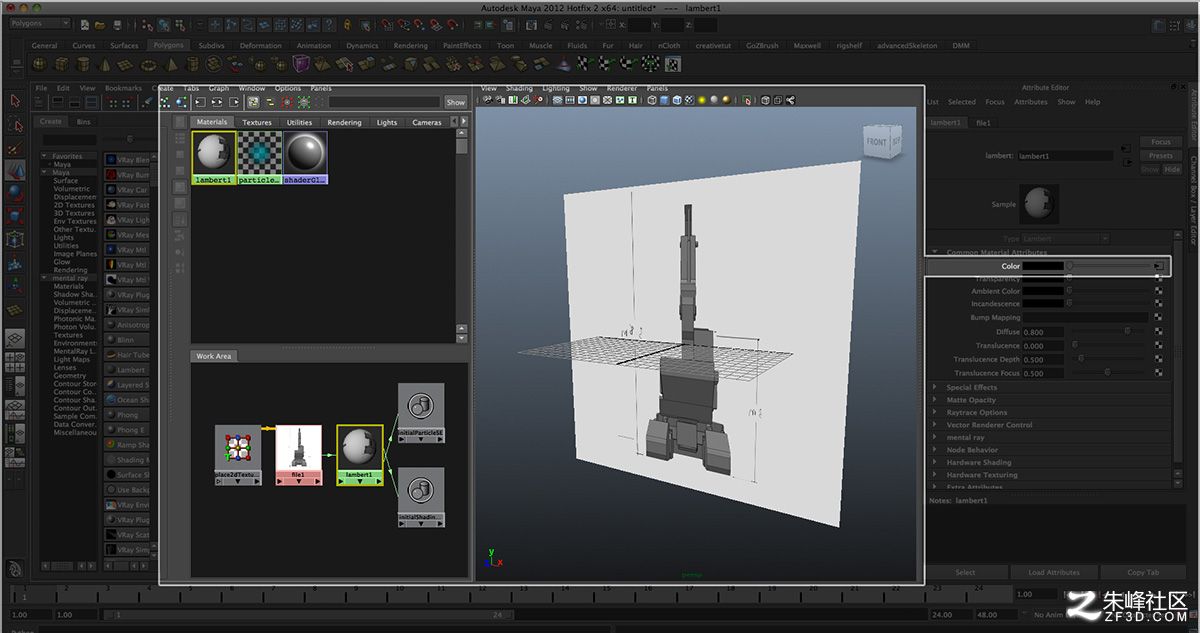

進入Hypershade ，然后插入文件紋理的顏色。 (圖16)。

(圖16)

身體

首先創建身體，機器的幾何形狀是最接近概念的，這顯然是多維數據集。

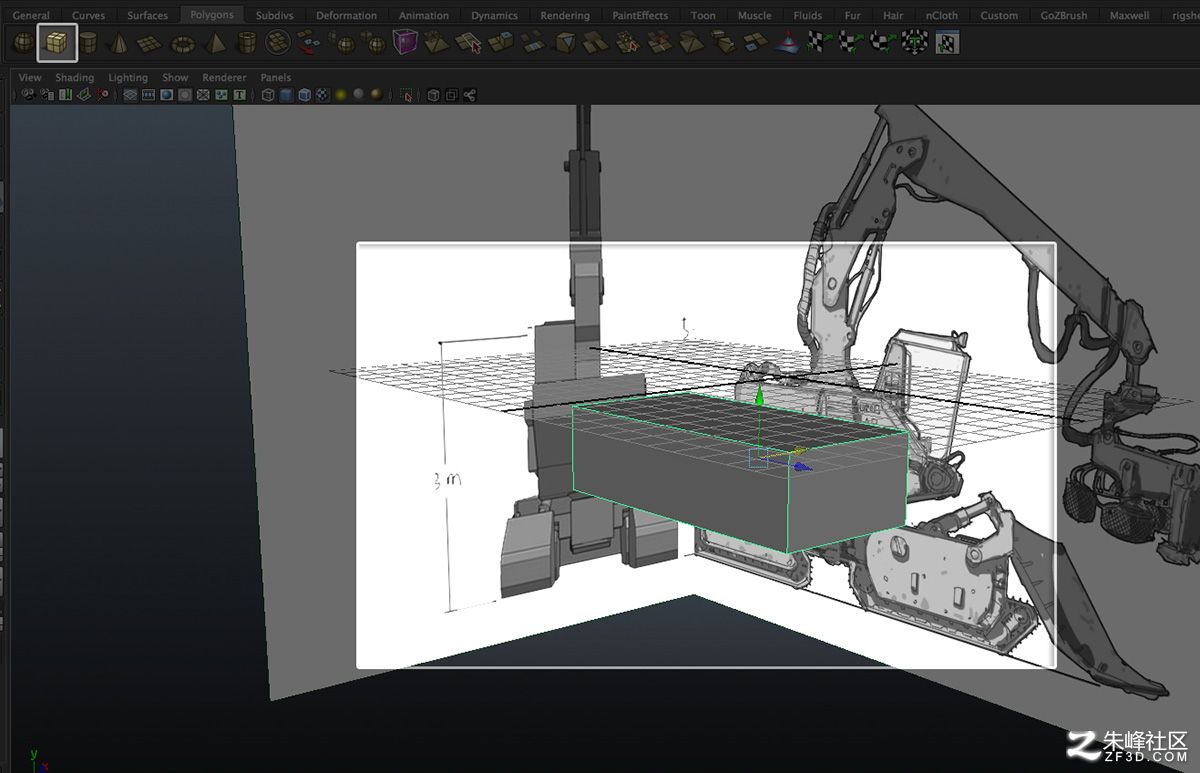

點擊創建多維數據集，然后將鼠標拖拽到左邊的按鈕處(圖17)。

(圖17)

創建多維數據集后，添加循環、增加更多的想法。我們將使用插入邊循環工具。

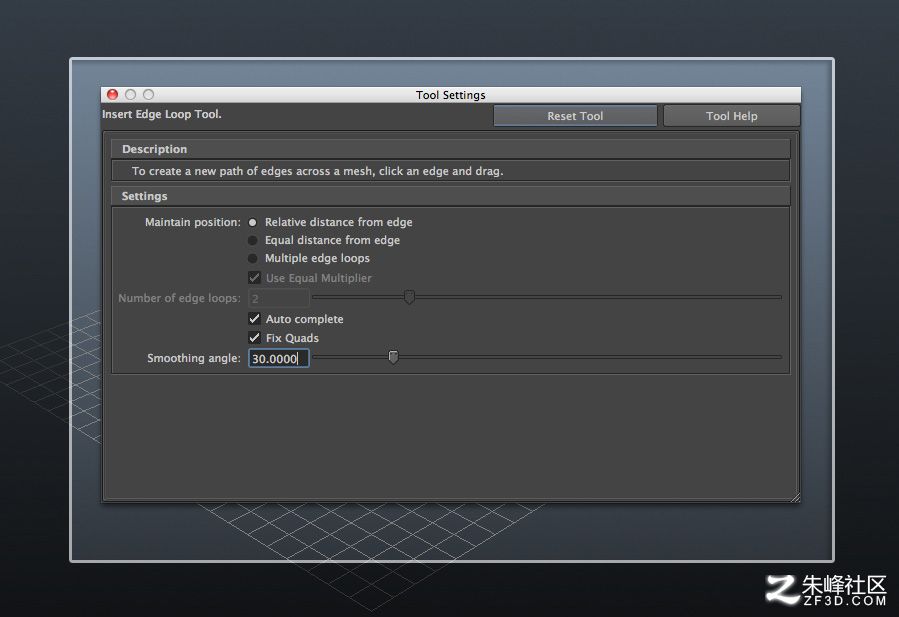

插入邊循環工具可能是最重要的一個項目，它允許你添加額外的網格，將在您指定的任何位置不斷的進行細分。

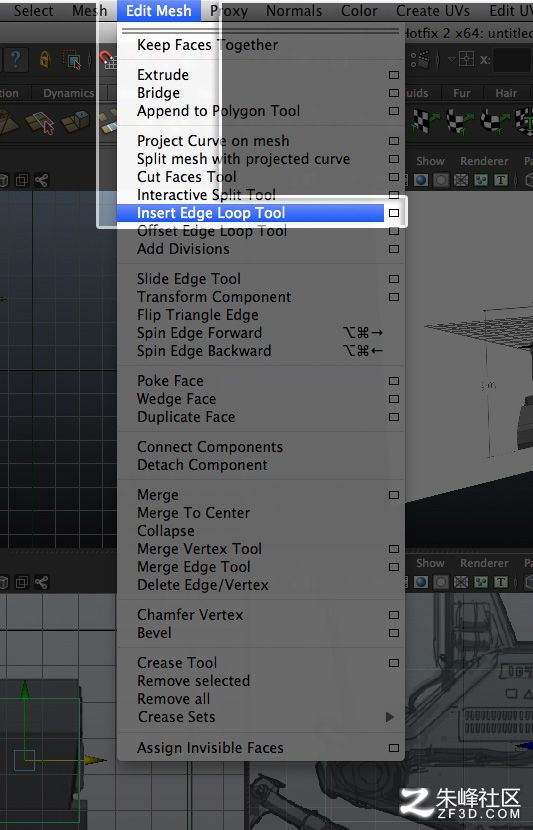

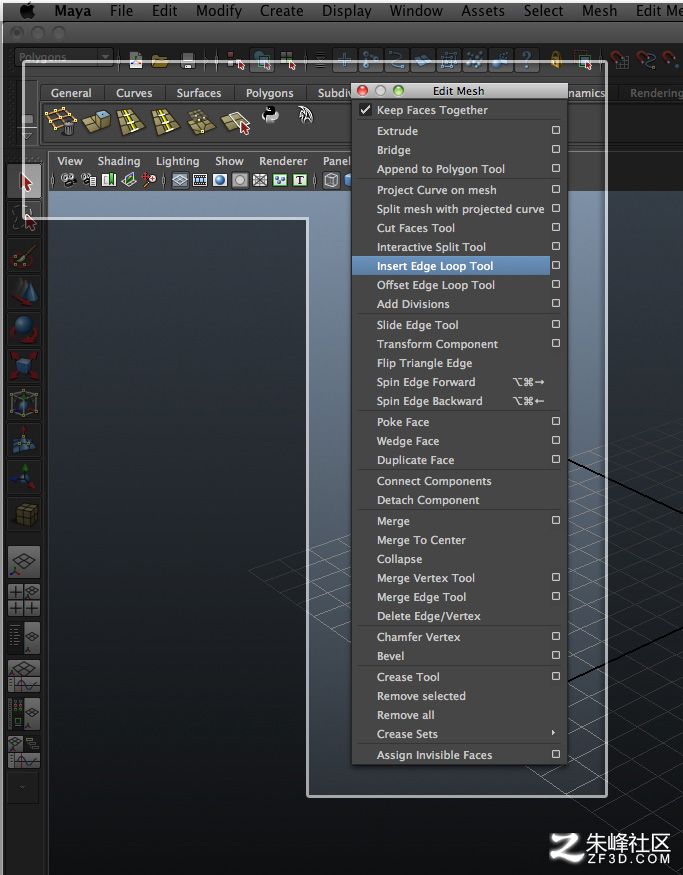

在多維數據集的對象模式時，編輯網格并選擇插入邊循環工具(圖18)。

(圖18)

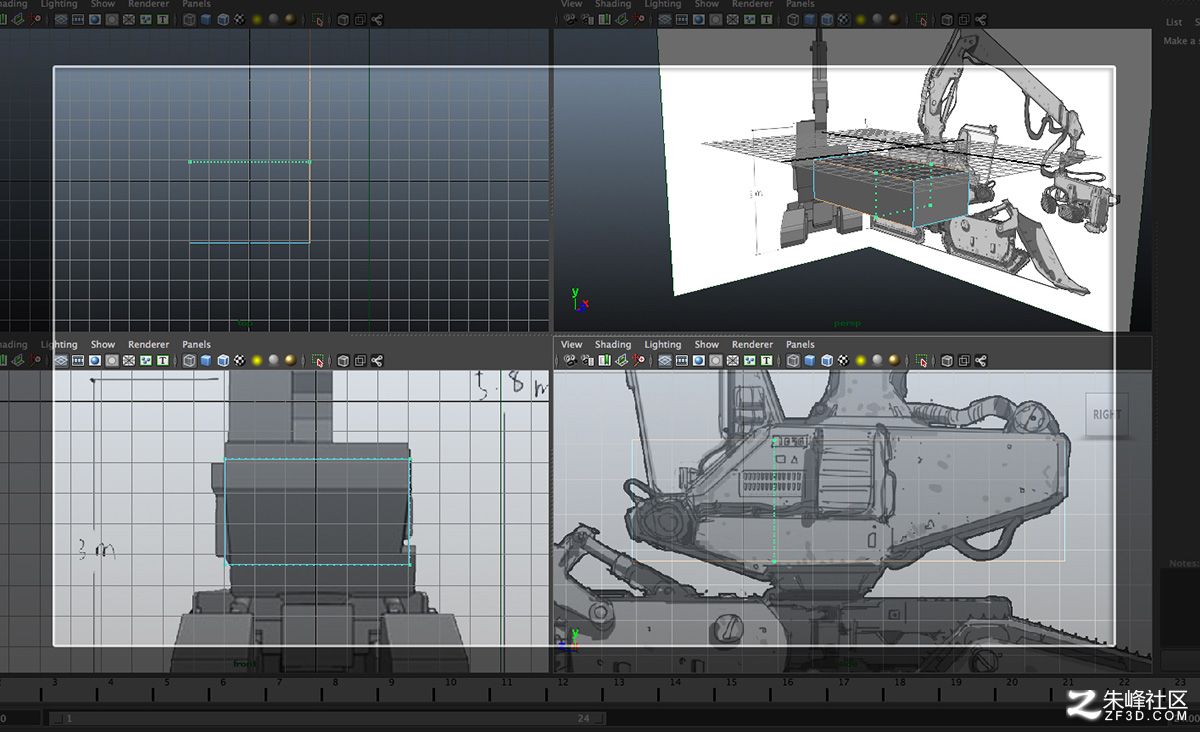

點擊任何網格上的邊緣，一個新的細分將垂直于邊緣。

可以在任何地方添加額外的細分模型，通過點擊和拖動進行修改(maya不會把新的邊緣循環,直到您釋放鼠標左鍵)(圖19)。

(圖19)

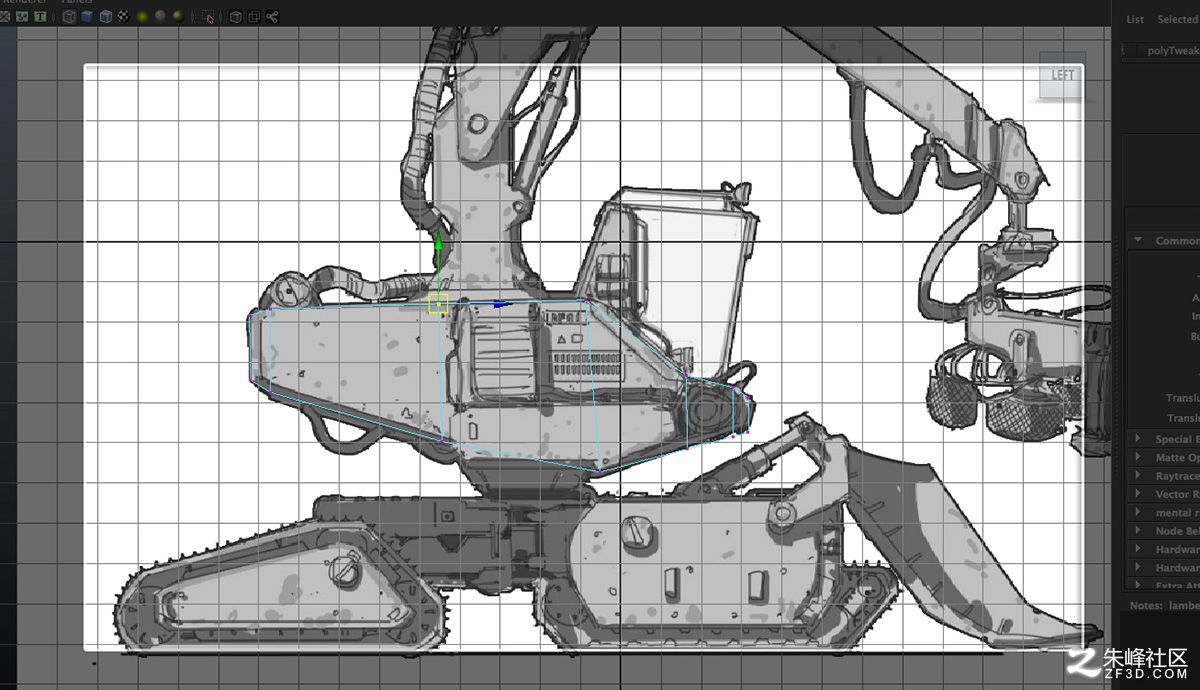

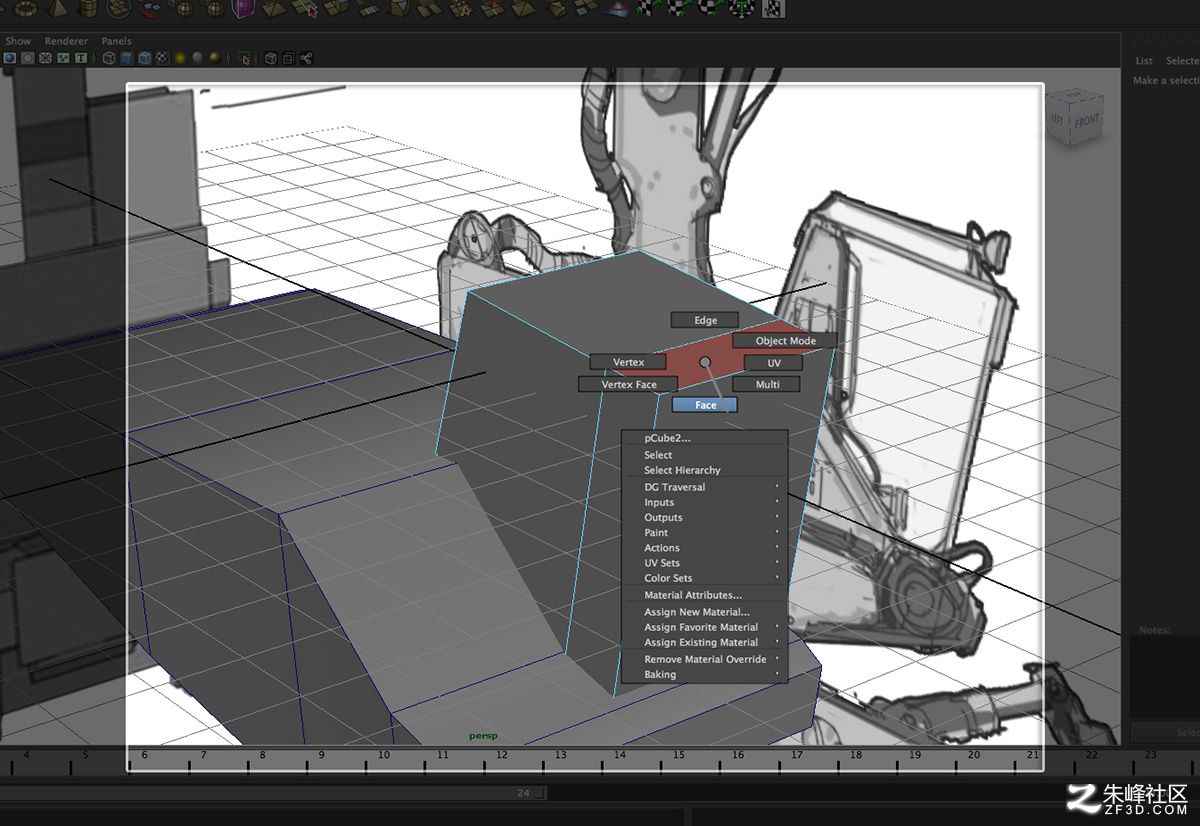

然后通過選擇頂點的選擇模式(鼠標右鍵)，我們可以開始移動的參考圖像(圖20)。

從車內開始建模，這個過程大部分是相同的，但需要?jiǎng)?chuàng)建我們所需要的工具欄使用擠壓工具(圖21)。

(圖21)

從一個選定的組件擠壓創建新的幾何。選擇的組件可以是頂點、邊緣、或面，最常用的是面(圖22)。

(圖22)
擠壓工具的工作方式是maya，創建一個節點稱為“polyextrudeface”。

這個節點包含所有屬性的擠壓。

(圖23)

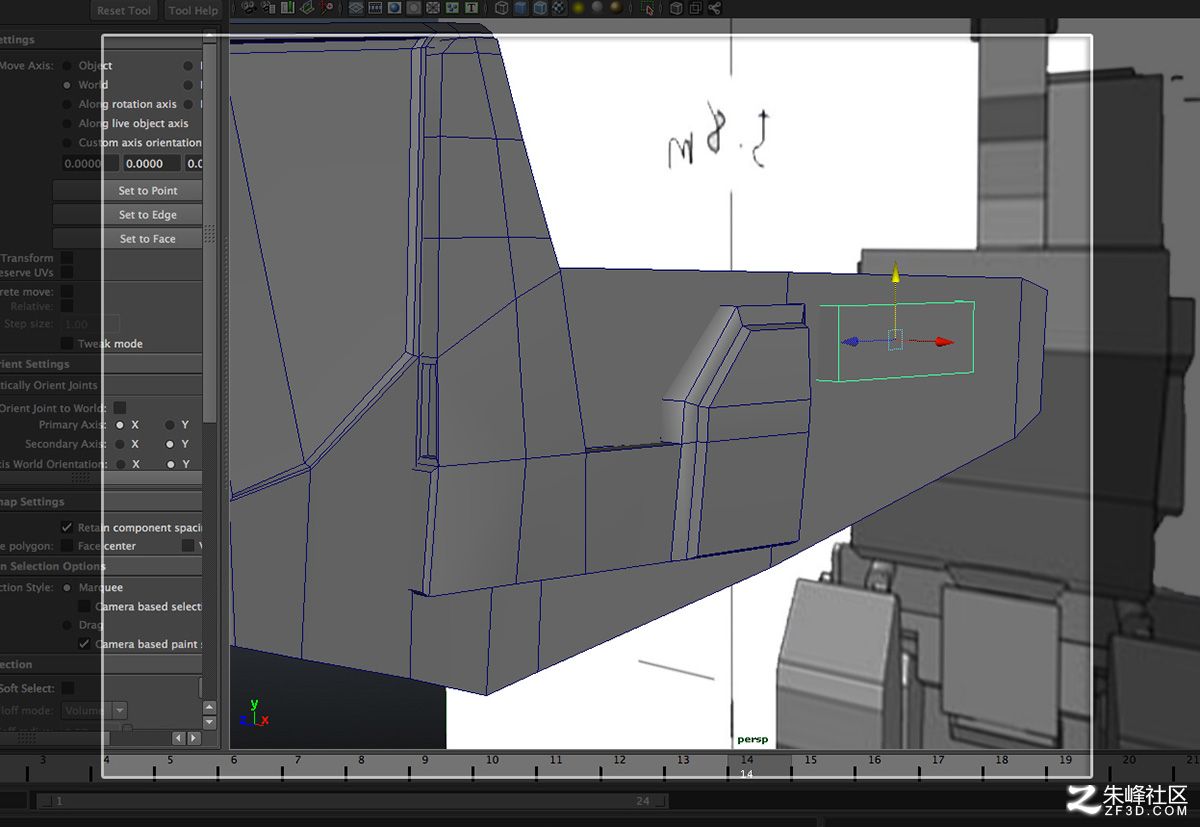

當使用移動工具的自身模式，翻譯屬性將會改變。如果世界空間，正常轉換屬性將會改變。

可用的各種擠壓屬性如下:

?翻譯屬性:這是位置在世界空間的擠壓。

?Polyextrude曲線屬性:這些屬性將在擠壓沿著一條曲線部分之后。

?分歧:這是將有多少分歧沿著擠壓被添加。

?抵消:當?shù)氐钠�移值翻譯。

?本地翻譯:位置擠壓在當?shù)氐目臻g。

?本地方向:當?shù)氐姆较蜉S。

?隨機:基本上使擠壓隨機的。

?平滑角:這是對的法線。

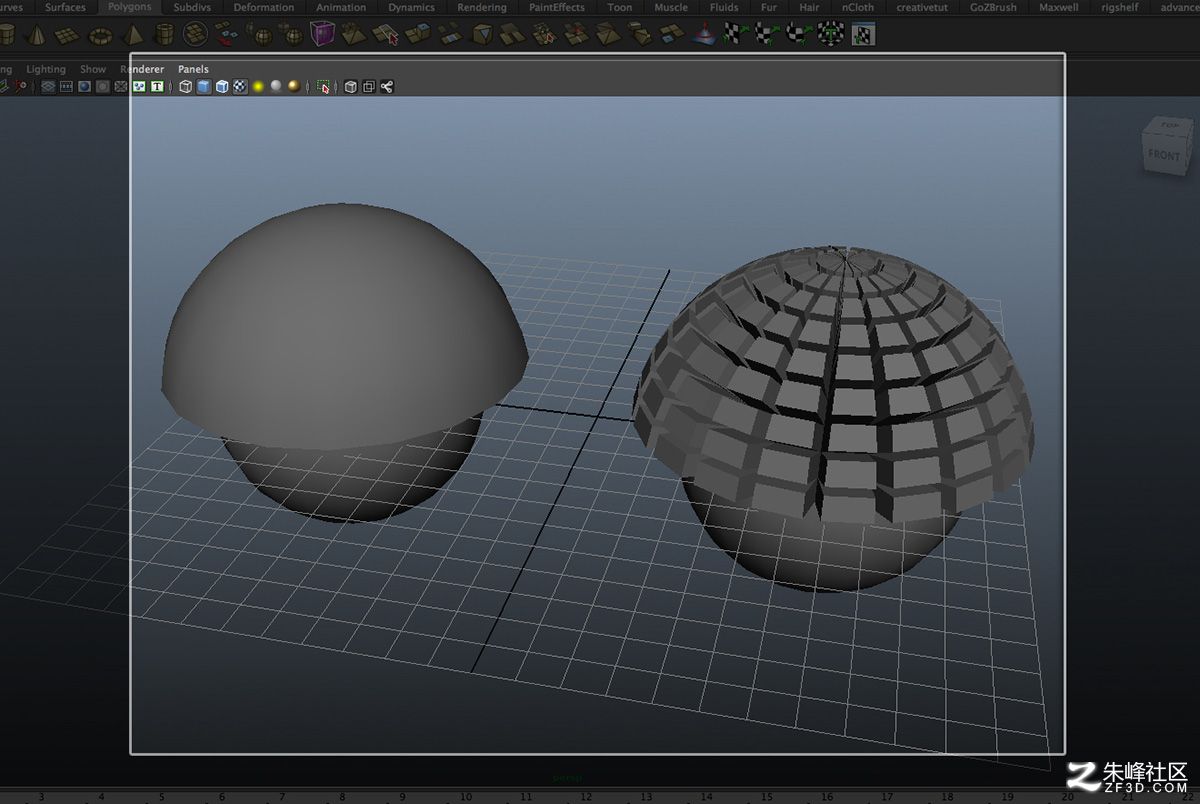

圖24顯示了不同的擠壓與它保持共同的面和擠壓。

(圖24)

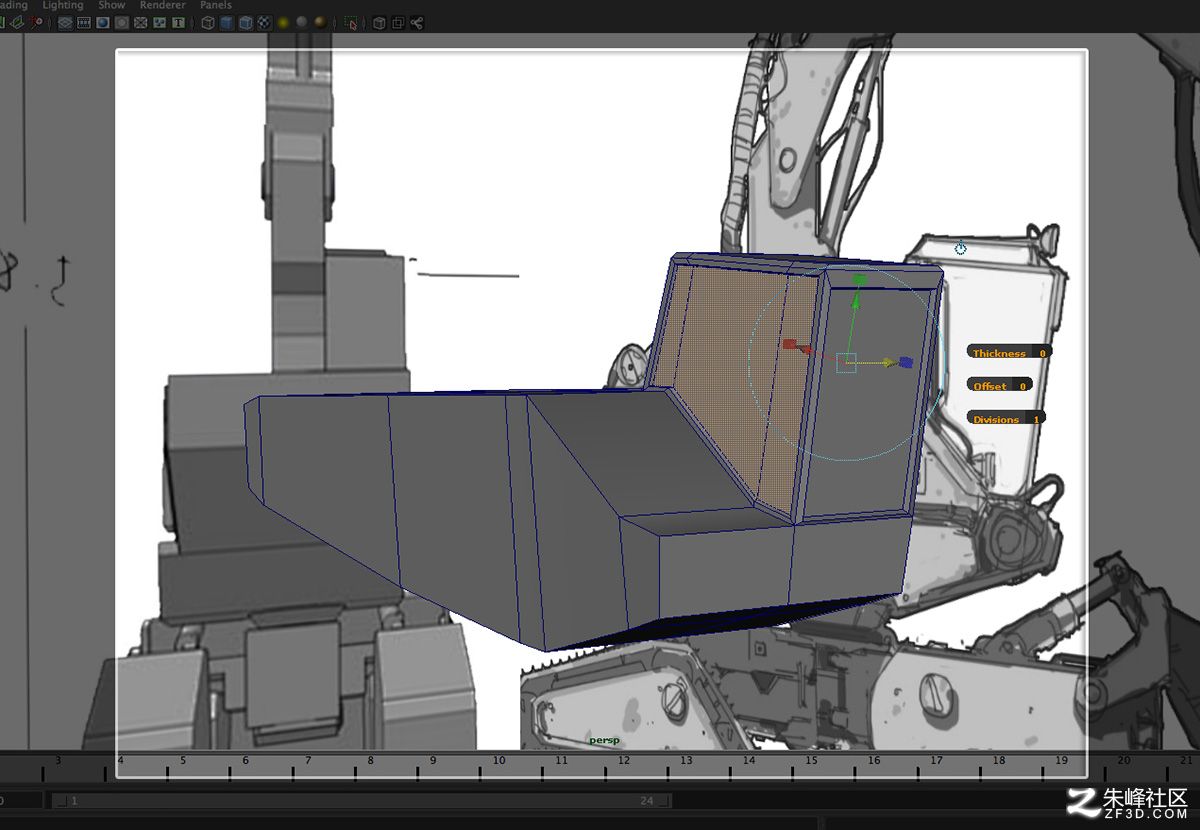

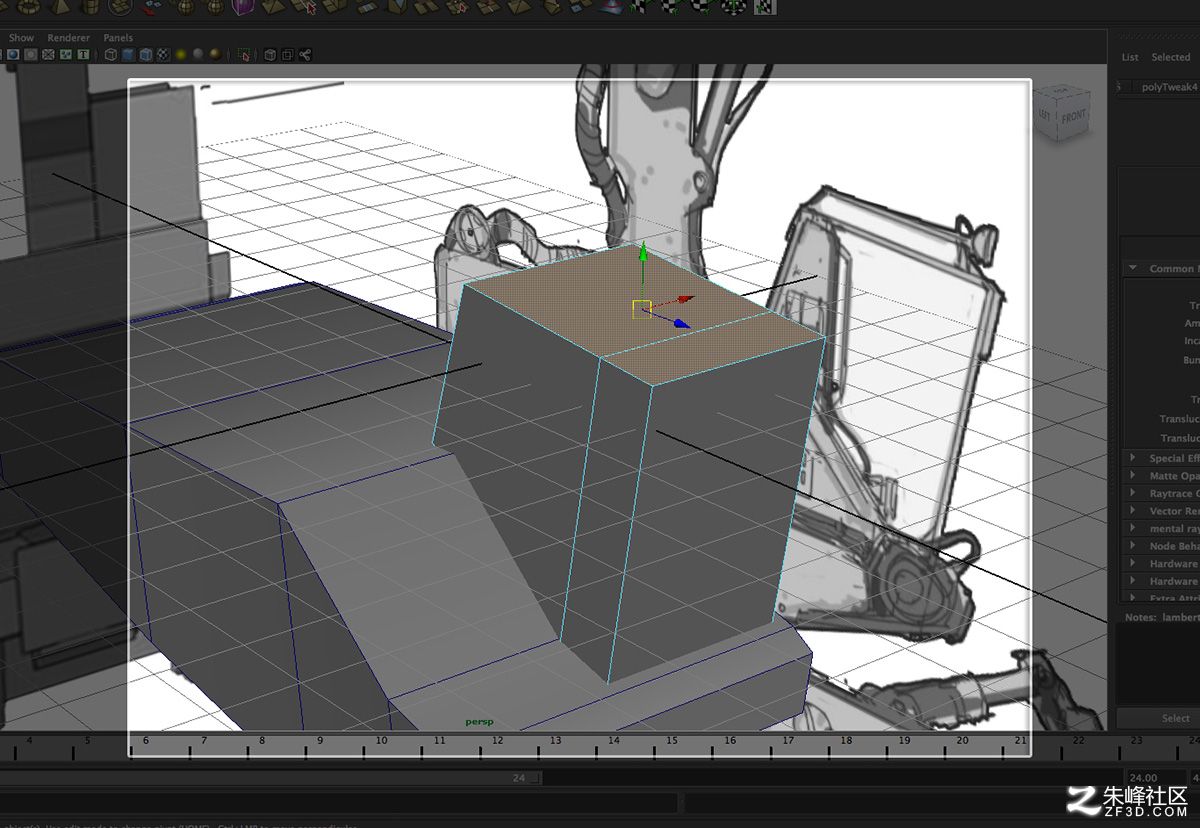

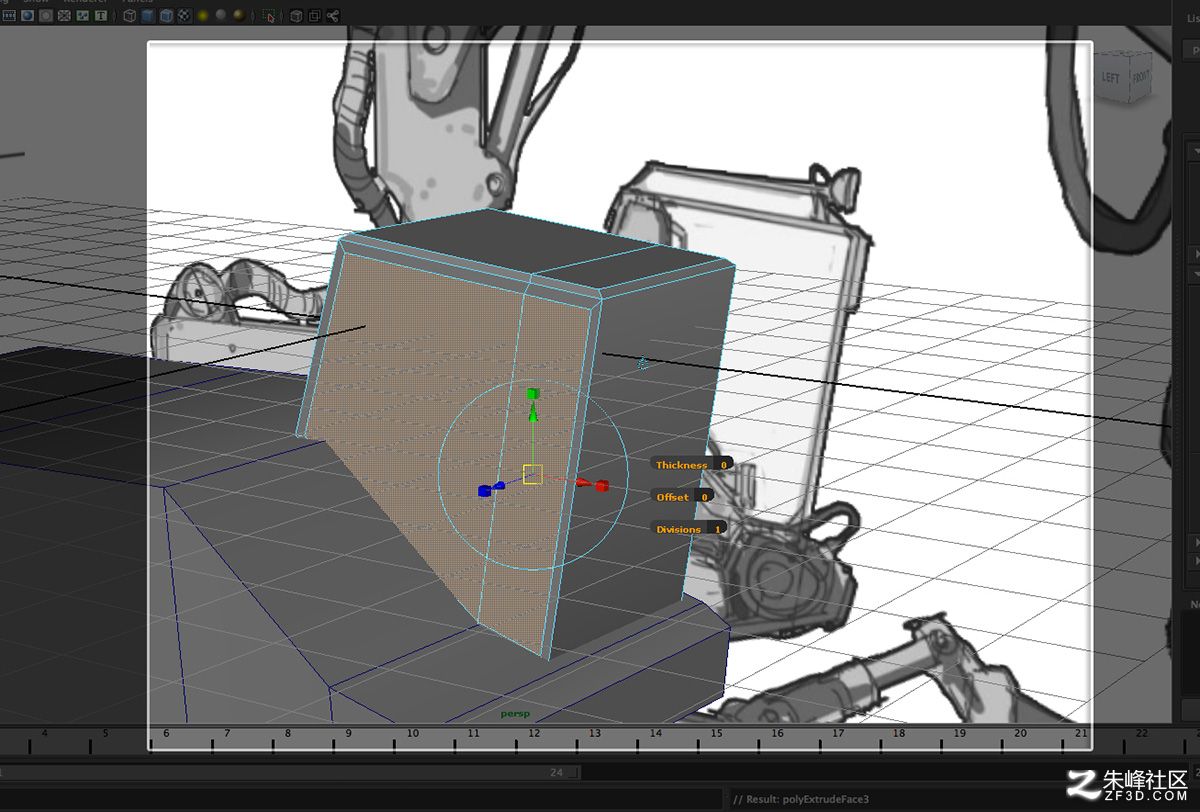

選擇需要擠壓的面。然后我們調整位置匹配圖作為參考(圖25)。

(圖25)

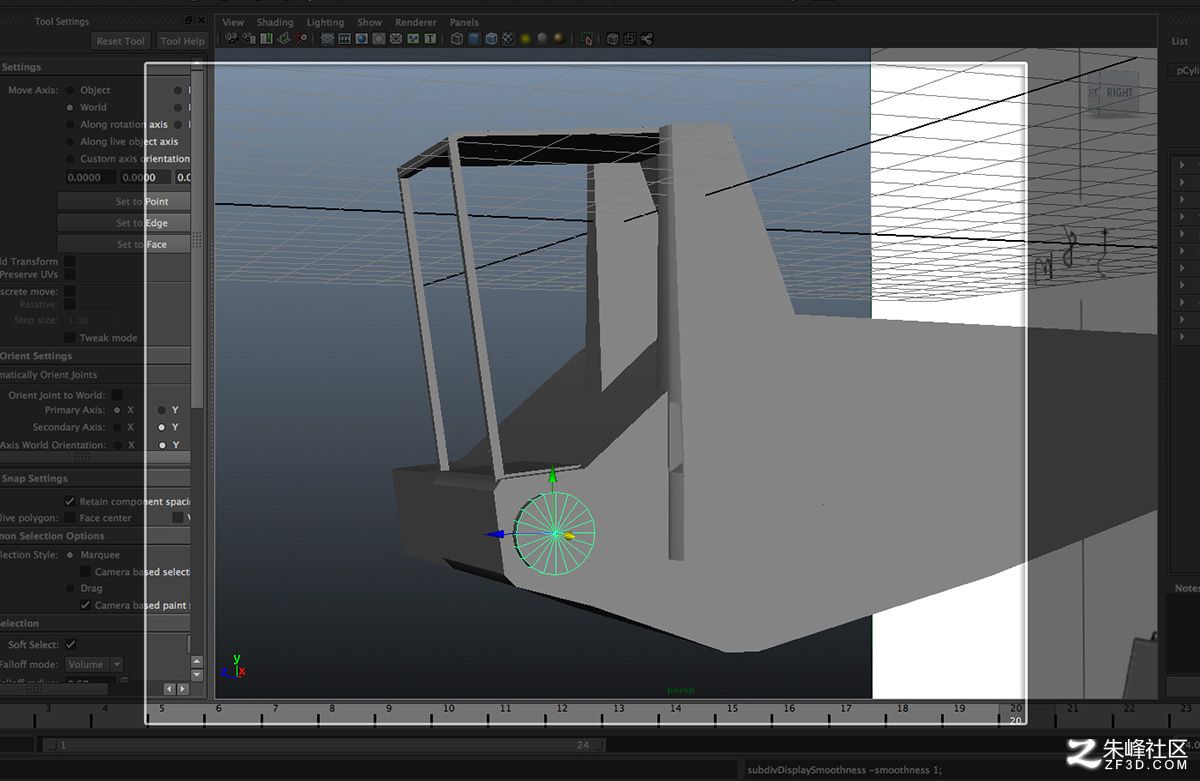

在這種情況下我們需要一個氣缸(圖26)或圓(圖27),但無論使用什么形狀,都是一樣的工作流。

(圖26)

(圖27)

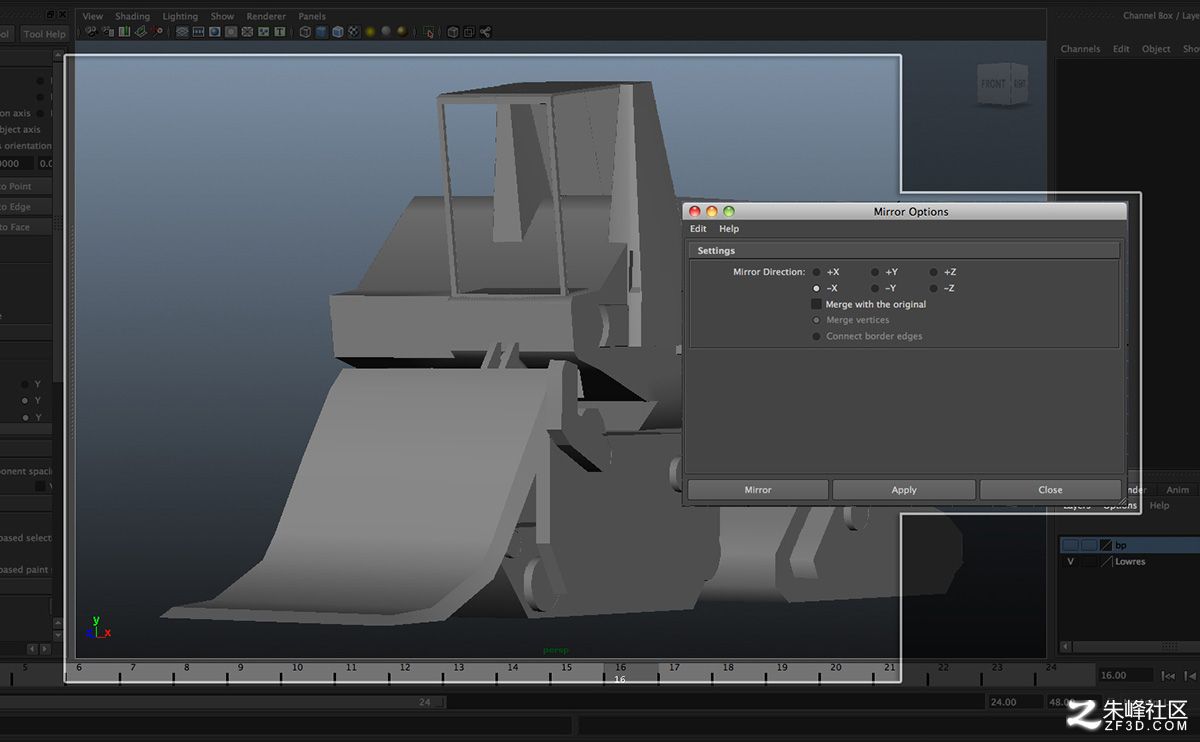

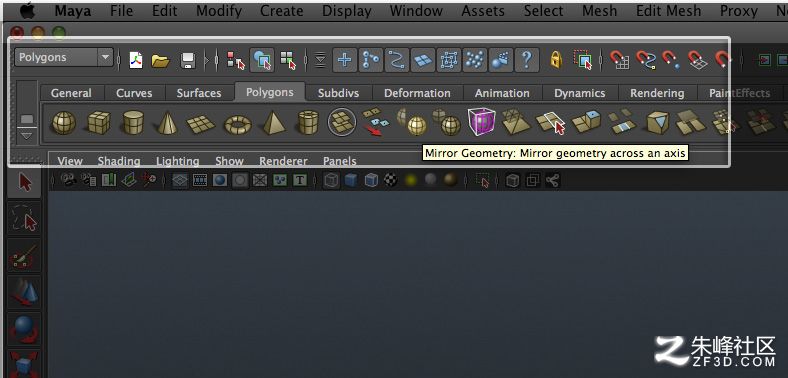

鏡子幾何指定所想要的方向， maya選定的多邊形對象。(圖28)

(圖28)

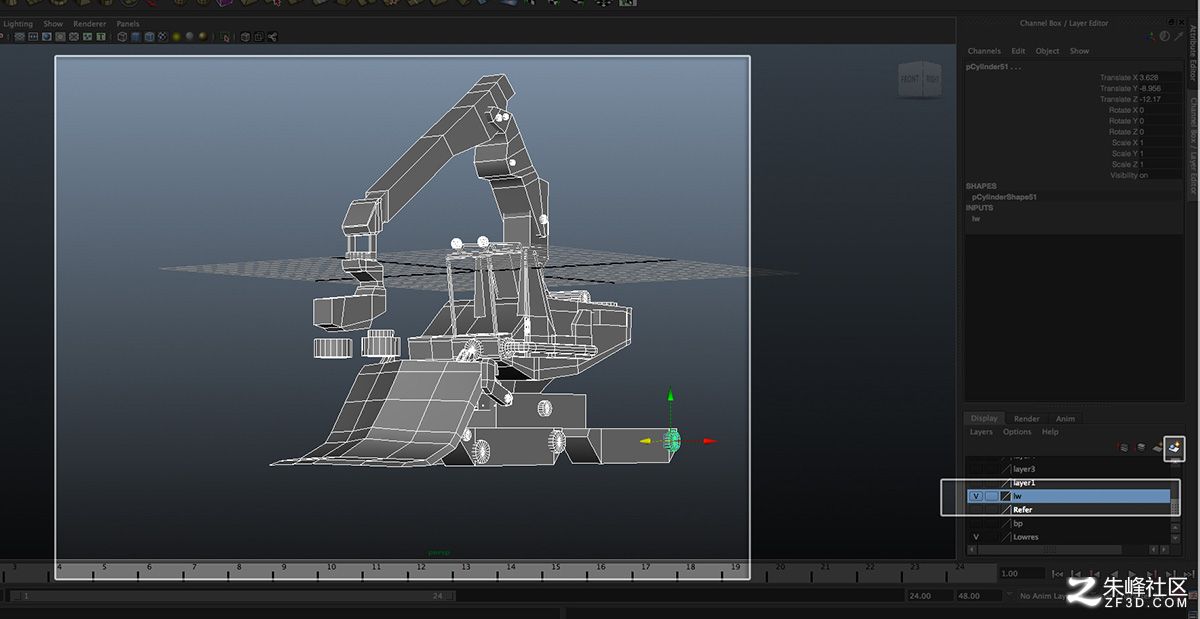

下一步是選擇所有幾何圖形來創建一個新的層。這時，當需要隱藏或鎖場景中的對象時,所有需要做的是創建一個新的圖層 (圖29)。

(圖29)

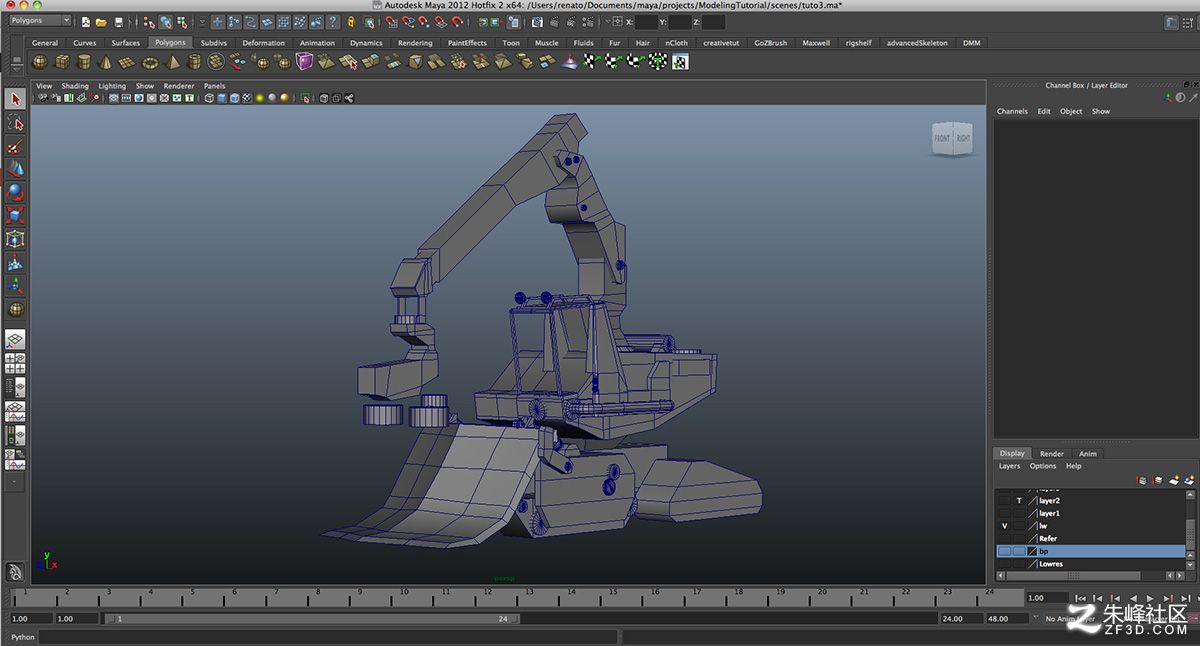

已經完成了本系列的第一部分。設立了現場，封鎖了形狀，現在已經準備好繼續多邊形建模。在下一章將開始細化網格。
