AutoCAD八個命令創建多層樓房

AutoCAD八個命令創建多層樓房

先來一幢兩年前由AutoCAD制作渲染的樓房效果圖

大家可能用3D什么的做個這樣的房子會是件相對見的事，但是看了下面這個用CAD制作的大樓就會知道自己會的有多少了，學無止境啊

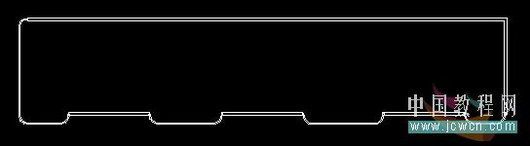

1、用pline“多段線”命令劃墻的軸線和門窗洞的一條平行線。
2、用Polysolid“多段體”命令，將軸線和門窗洞的平行線生成具有高度和厚度的墻墻和門窗洞口塊實體。
3、用move“移動”命令移動門窗洞口塊或移動一層樓房。

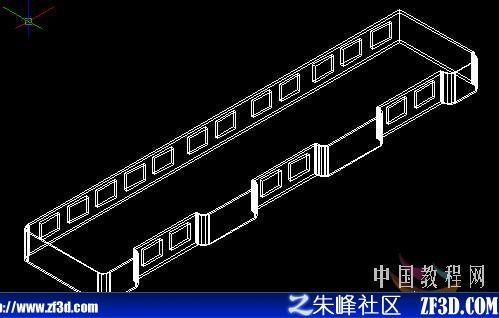

4、用subtract“差集”命令，在墻體中摳出門窗洞口。

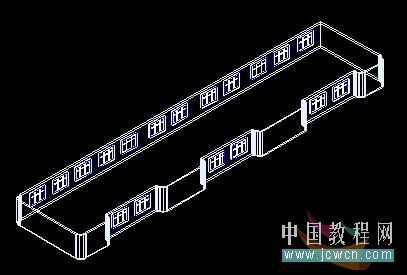

5、用insert“插入”命令插入三維門窗塊。
6、用3darray“三維陣列”命令，將一個標準層樓房，陣列為多層樓房。
7、用box“長方體”命令繪制雨蓬、屋蓋和地坪實體。并“差集”命令改長方體屋蓋為帶女兒墻的凹形屋蓋。
8、用fillet“圓角”命令對檐口、雨蓬予以圓角。
