3DsMAX制作一把80年代產物剪刀

3DsMAX制作一把80年代產物剪刀

這把剪刀我的印象他硬是80年代左右的產物了，現在基本已經很少能夠看到了，

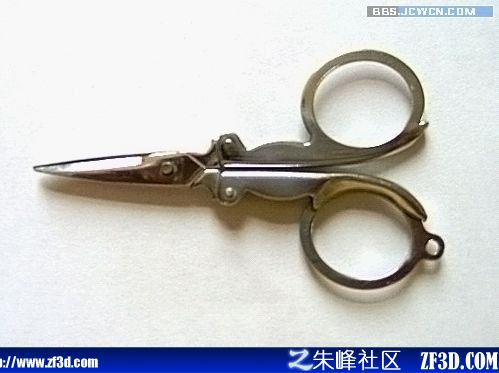

我用3DsMAX建了個剪刀模型，就是可以掛在鑰匙圈上的那種迷你折疊剪刀，相信大家都見過。我自己覺得還有點意思，就做了個教程。大家沒事的時候看看先。

首先主要就是了解這種折疊式剪刀的結構和原理

其次重要的就是后期對他獨有的鐵質感的渲染了

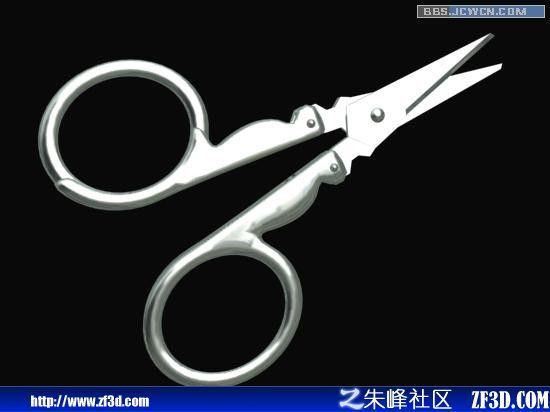

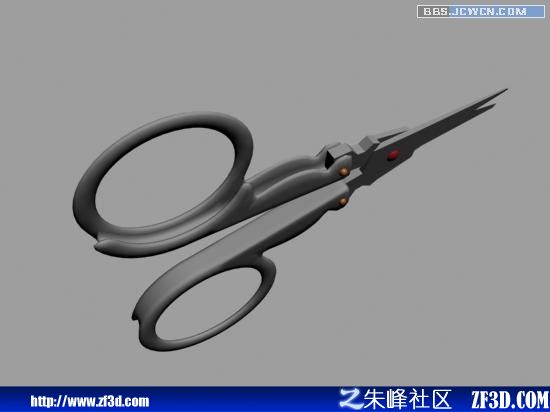

先看效果圖：

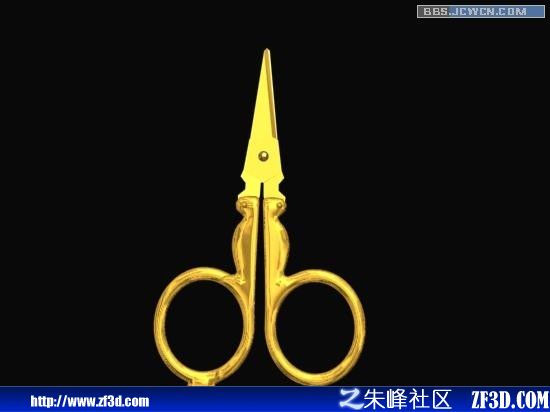

　　再來個鍍金的，哈哈。

　　下面來說說制作過程。

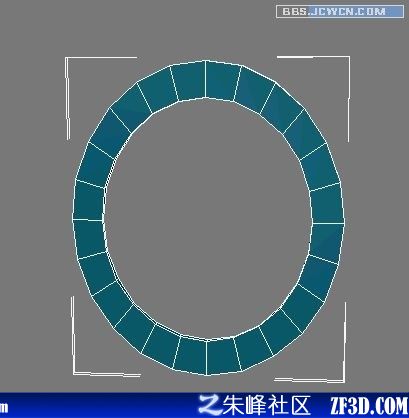

　　首先在3DsMAX前視圖創建一個管子，尺寸如圖。

　　轉換為多邊形，選擇所有的面縮放如圖。

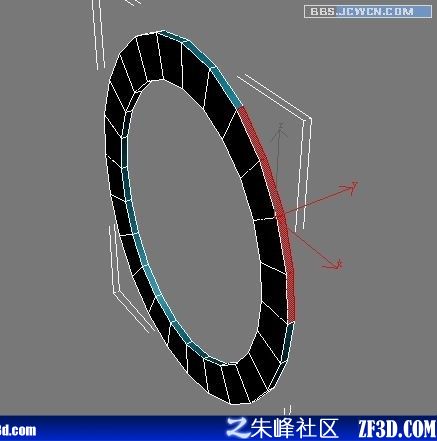

　　選擇如圖所似的面.擠出10，將點調節到水平。

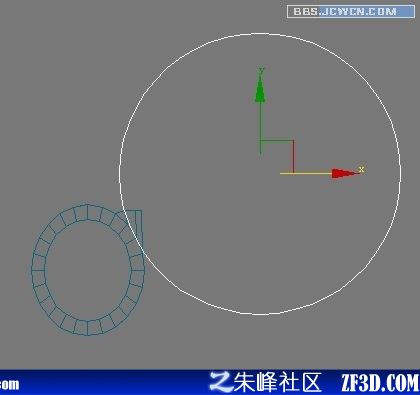

　　畫一個圓，分段多一些，尺寸120，放置如圖，做為輔助線。

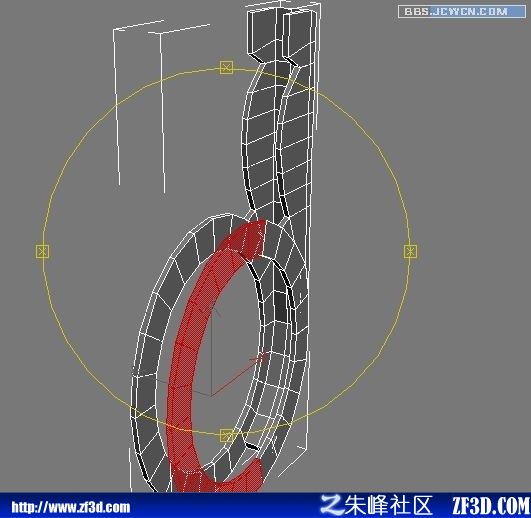

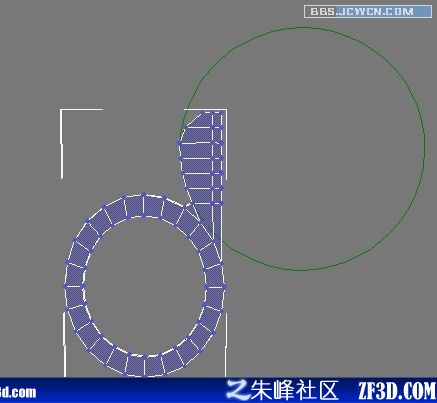

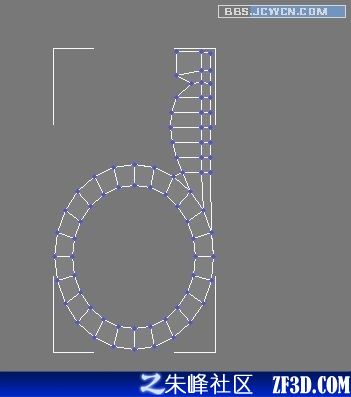

　　選擇頂部的面，以15為單位。擠出5次，沿輔助線圓周調節點如圖。

　　繼續擠出兩次，調節如圖。

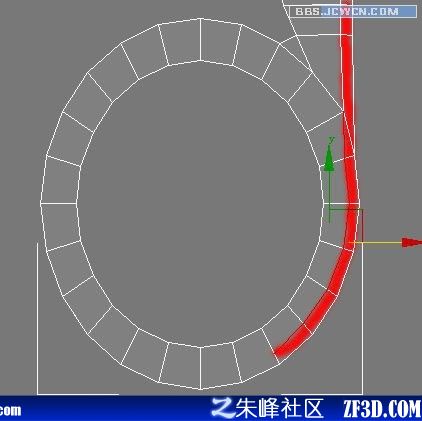

　　在點層級下，選擇切割工具，切出如下線段。

　　選擇如圖所似的面，擠出十后，按Delete鍵刪除。

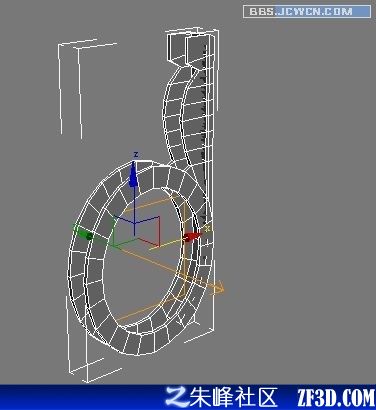

　　加對稱修改器，如圖。是沿Z軸。

　　將對稱塌陷成多邊形。刪除如圖所似的面,然后在邊界層級下。封口兩端。

　　頂視圖創建長方體。

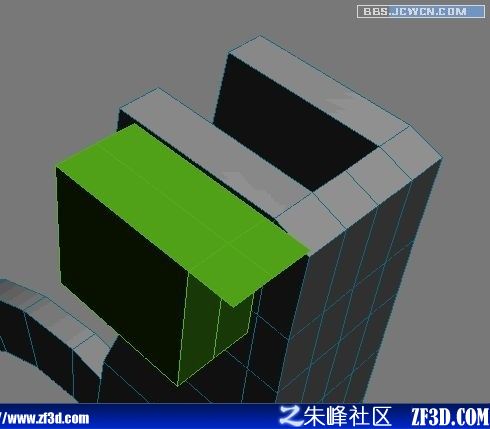

　　放置到適當位置后，選擇右邊的邊線，擠出零后，用鼠標拉到與先前物體邊線差不多的位置。

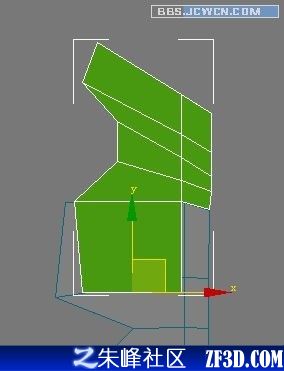

　　選取上部的面，并以十為單位，連續擠出四次后，調節點如圖。

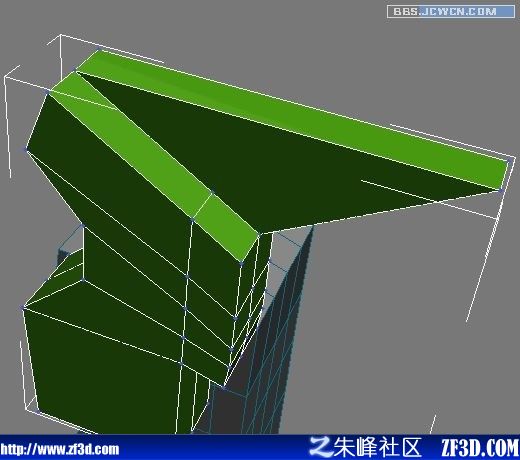

　　選取如圖的面，擠出零。

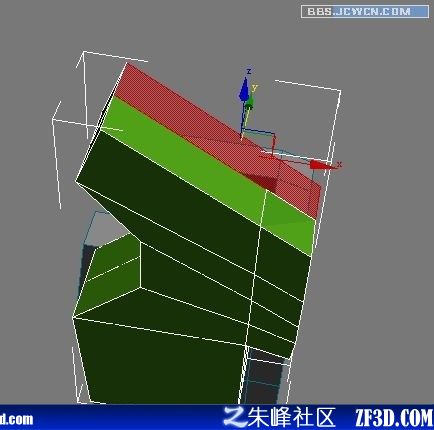

　　將擠出的面用鼠標拉出一點點。并調節頂點如圖。

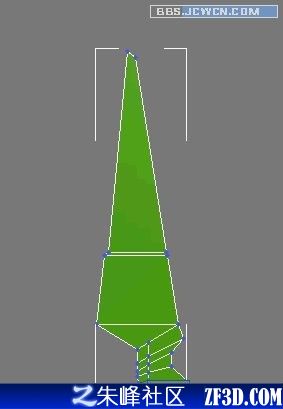

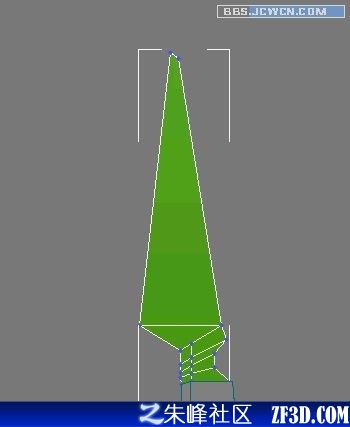

　　選擇項部的面，擠出200，如圖，注意頂部的頂點位置。

　　在中部，快速節片后，調節點如圖。

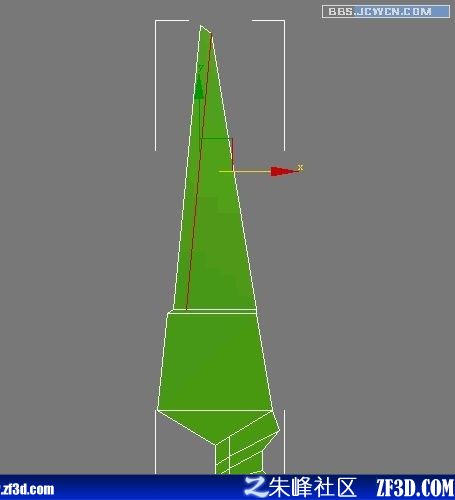

　　切割出如圖線段。。

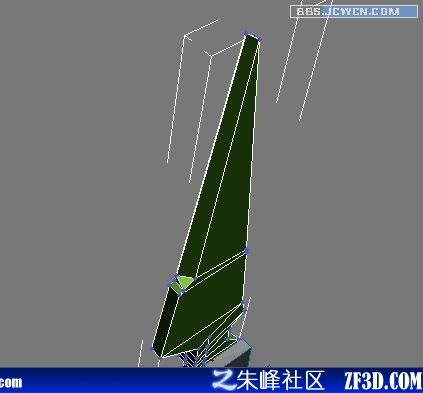

　　調節出刃口。

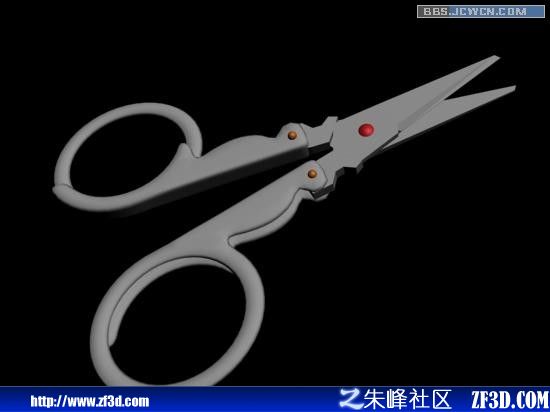

　　將前面建的物體網格平滑，數量為一!完成后，與后面的物體成組，鏡面復制。最后創建幾個膠囊狀物體做為剪子的轉軸!這些都是很簡單的東西，也就不羅嗦了~完成后如圖。

　　投放一個簡單的不銹鋼材質后，效果如圖。

　　渲染大家就自己去搞了，我就不廢話了。

　　最終完成效果。,
