AutoCAD制作半透明容器

AutoCAD制作半透明容器

本例為AutoCAD三維渲染實例教程，作者講解了在半透明器皿上貼圖的技巧，對三維渲染感興趣的朋友可以一起跟著我做一做或者是分享一下經驗也不錯哦，

1、玻璃杯如要在杯外層紋理貼圖，其杯里面宜為半透明材質，才能使圖案清晰并不會出現案重疊亂圖現象，下圖1就是這樣作的。

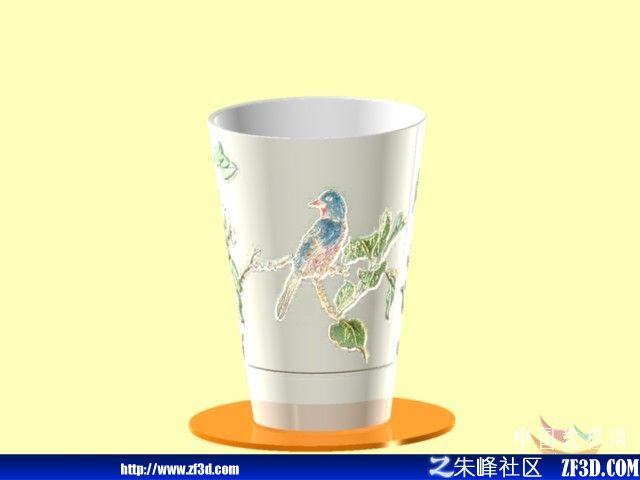

2、玻璃杯的凹凸貼圖，其杯里面也宜為半透明材質，而反光度與折射值宜高。當既在紋理貼圖附給彩色圖片，又在凹凸貼圖中附同樣的圖片，其渲染的凹凸貼圖的效果就有彩色效果（如圖2所示）。如果不在紋理貼圖中附給圖片，那么凹凸貼圖的圖案顏色就與所附材質顏色相同（這種效果的渲染圖在此從略）。

3、玻璃杯的不透明貼圖：其反光度和折射值，直接影響渲染面顏色的變化，而不透明度則影響最大。圖3的反光度為65，折射1.182，不透明為100渲染的。

簡介：本例為AutoCAD三維渲染實例教程，作者講解了在半透明器皿上貼圖的技巧，對三維渲染感興趣的朋友可以到論壇提交作業～～


而圖4的反光度、折射值相同但是不透明為0，顏色就變深了。

在此基礎上，如果將折射值改變?yōu)?，則又可看到杯底和杯邊的透視影子了（如圖5所示）。

4、如果在在紋理貼圖中輸入光柵圖，而又在不透明貼圖中輸入黑底色的不透明圖片，那么既可反映杯面的顏色，又可反映紋理圖片的彩色，但是沒有原圖片清晰，好像罩了一層霧面。如下圖6所示。

作者的另一幅渲染作品：

,
