利用CAD來繪制一個湯勺

利用CAD來繪制一個湯勺

今天吃飯的時候看家我家的湯勺的造型聽錯的，突發奇敢今天就為朋友們來制作一個湯勺吧，別看他的結構簡單但是用CAD制作擦發現并不簡單啊，特別是勺的打頭部分的結構還是非常復雜的，開始嘍

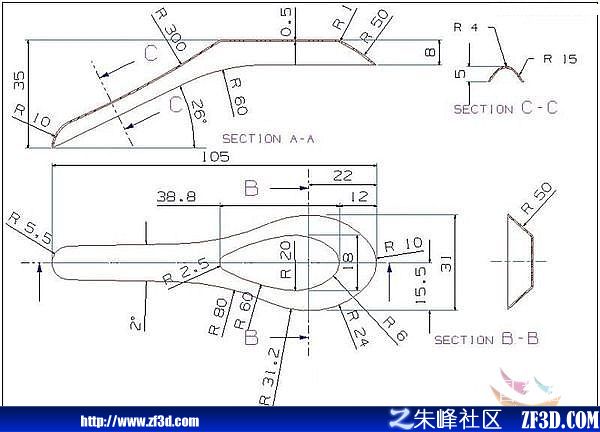

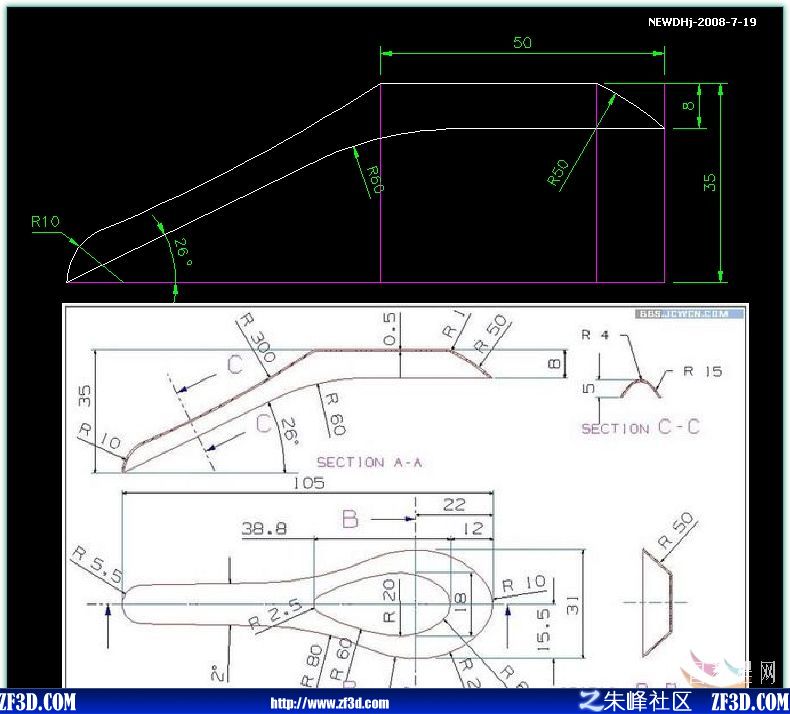

圖紙尺寸

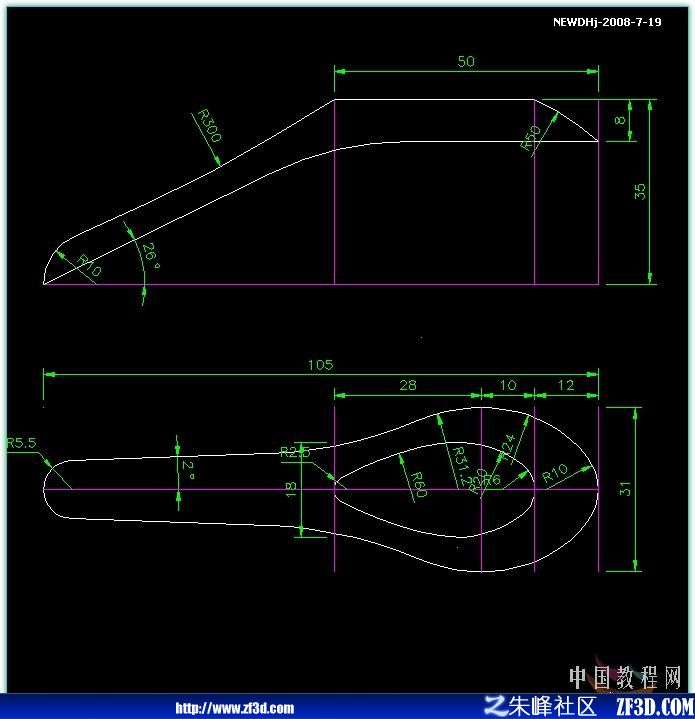

001、002、003、按照圖紙尺寸畫主視圖和俯視圖

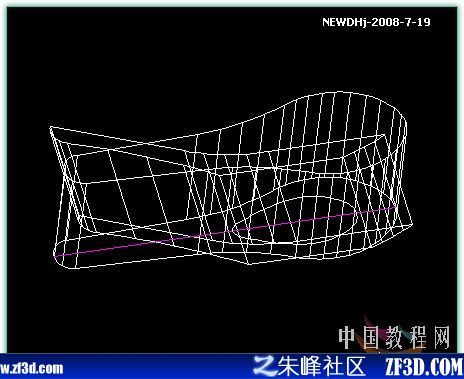

004、005、主視圖和俯視圖的外框做成面域,主視圖拉伸>31、俯視圖拉伸>35成實體

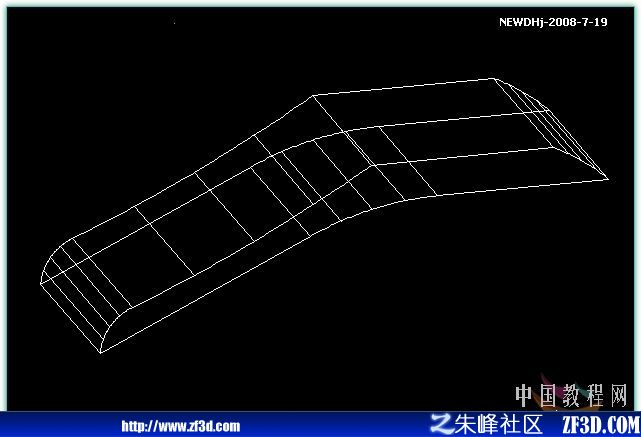

006、007、交集

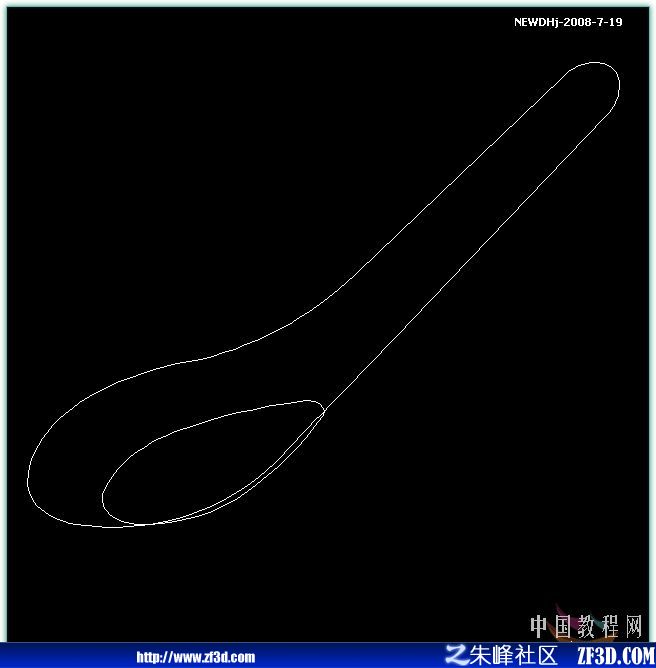

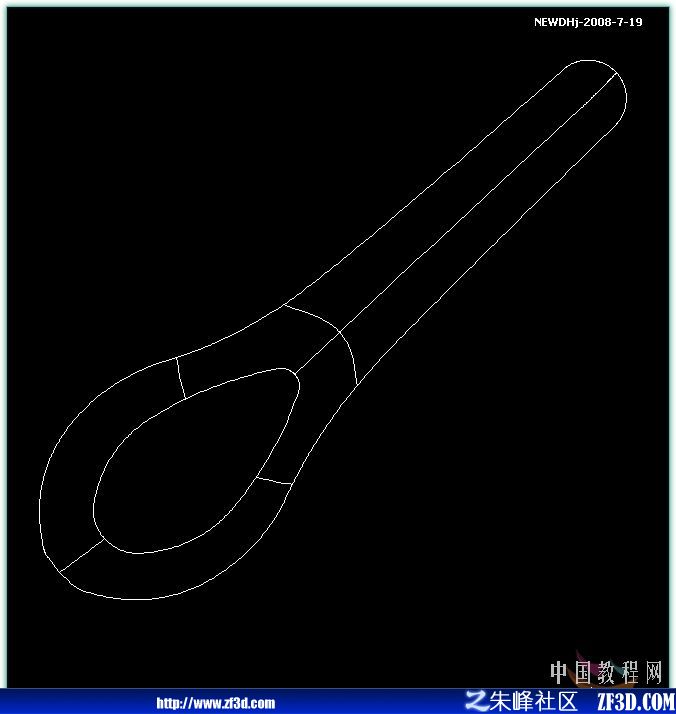

008、復制勺子的面線框

009、與主視圖線框?qū)�齊

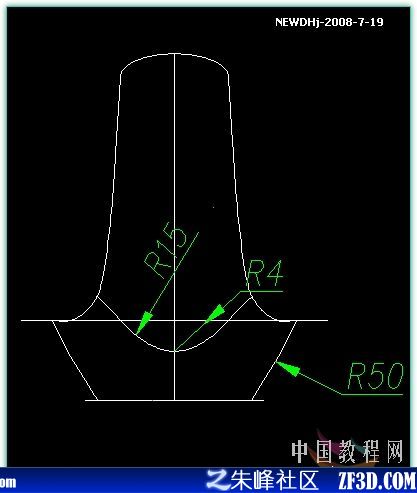

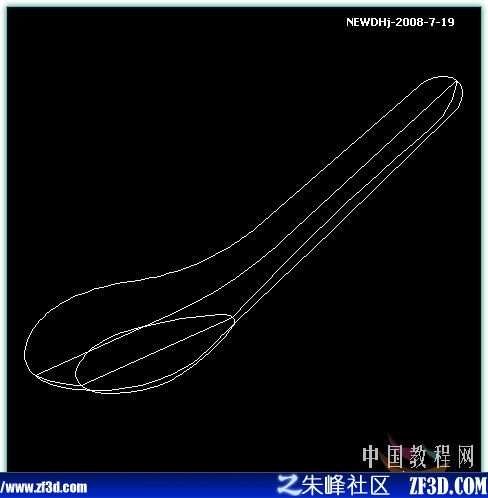

010、011、畫勺子的邊框弧線

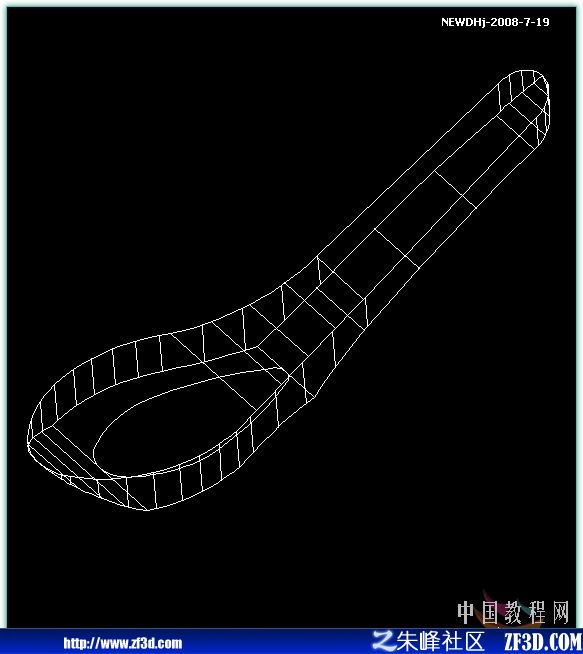

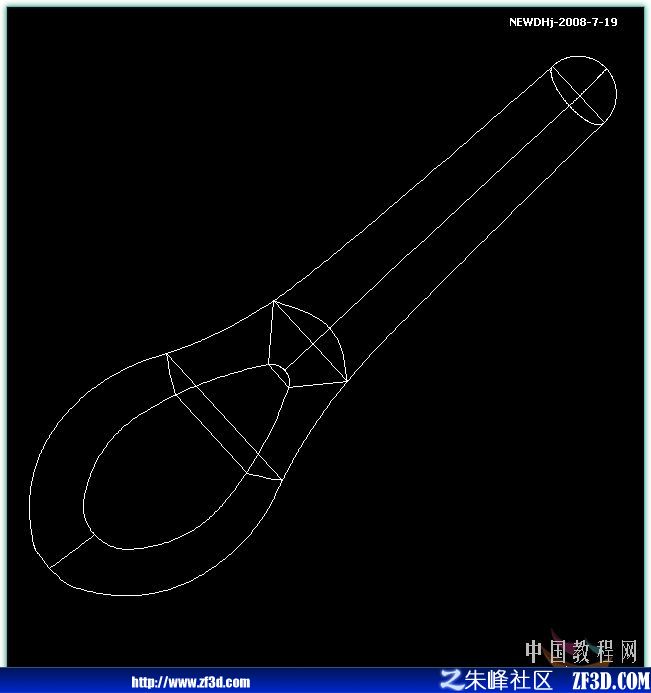

012、把整體分成五份，分別做成封閉面。線框按交點打斷（其他地方斷的要連接）作為放樣的”導向“線

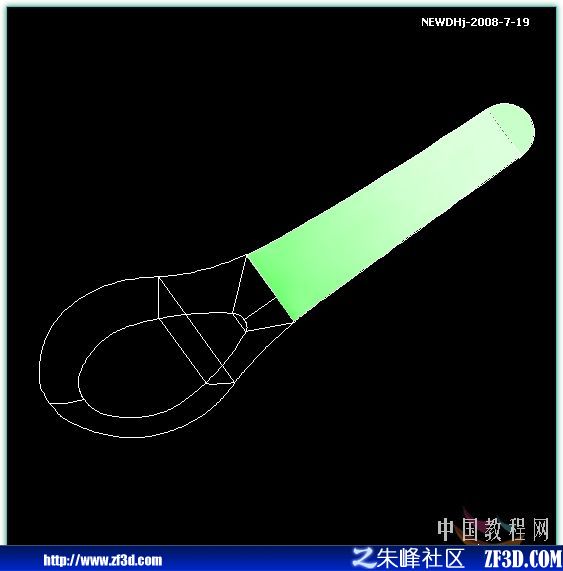

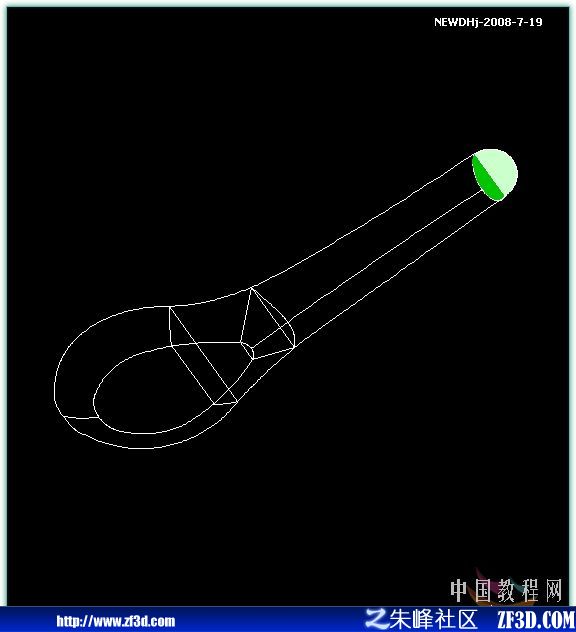

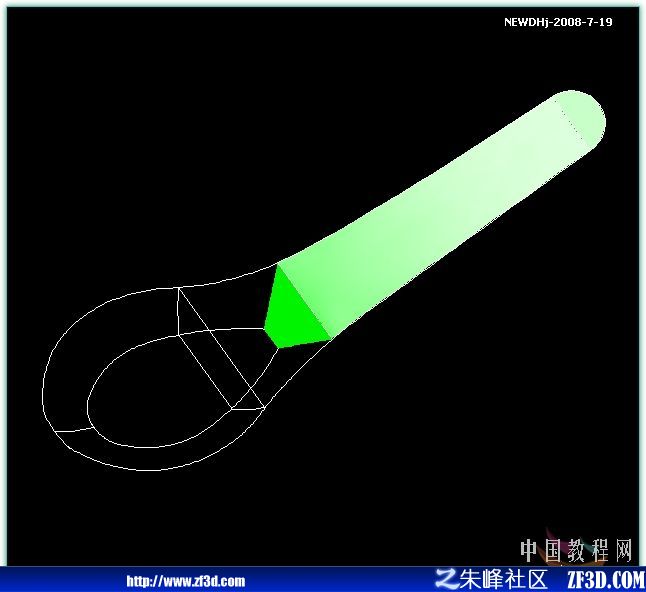

013、014、015、016、017、分別用“導向（G）”放樣。

,
