導言：

大家好，很高興和大家交流，這次我想分享一個我在項目中制作的一個三維CG角色的一些制作流程和心得，希望能幫助到大家，同時可以和更多在這行的朋友有更好的溝通，制作中涉及到的軟件和插件有Maya, Zbrush ,Mari, UvLayout ,Photoshop, shave and hair cut 。

1.素材收集：

素材收集是一個很重要的步驟。你在素材方面收集方面花的時間越多，后期就會越少犯錯誤，這就是所謂磨刀不誤砍柴工，創建《魔族戰士》這個模型的時候，我利用網絡收集了大量的真實素材和作品參考。設計階段，我想象他是在古代，但又沒有特別明顯的時代特點，爭取在中國古代傳統的穿衣特點上做一些突破，并刻畫出更有神秘感的紋飾，并且后期再zbrush中也嘗試了不同感覺的筆刷，最后統一整個角色，使其達到完整的感覺。以下是我搜集到素材的冰山一角，放在一起給大家一個參考。

2.Maya基礎模型

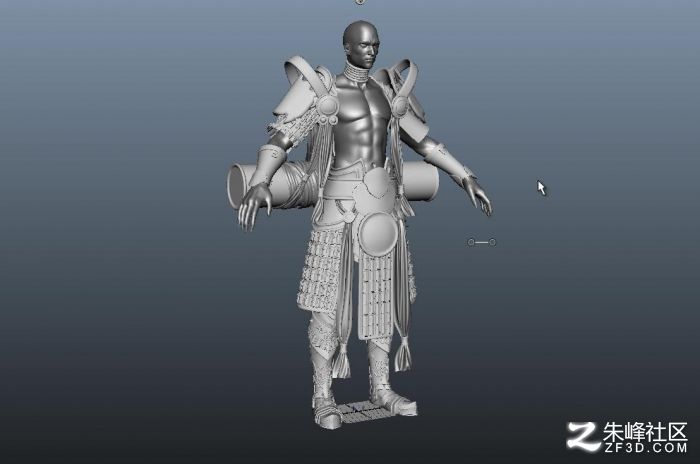

我會利用一個現成的人體基礎模型，然后調整大體的比例后，快速的進行所有道具和服裝的創建，根據體積大小，先從大塊面的模型部件入手，這樣可以在比較短的時間里把握角色的整體感覺，方便修改比例，在布線上盡量干凈平均，不用刻畫太多的細節，只要注意盔甲上大的轉折和厚度，這樣方便后期進行雕刻。如果是需要大量復制或者是后期需要對稱雕刻的物體，可以先在中心制作完，備份一個后進行復制和調整位置觀察，之后雕刻還可以用中間的那些模型，方便zbrush里進行對稱和調整。

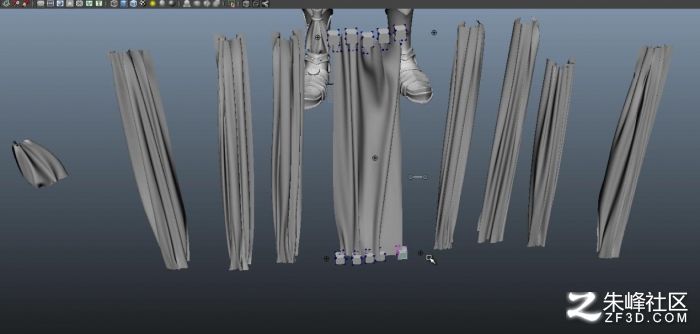

關于角色身上的布料元素，根絕個人習慣可以直接建模出來進行簡單雕刻，或者是利用maya的布料系統進行驗算，驗算的好處是可以更自然，并且在更低的面數下達到更好的褶皺效果，但是卻不能像zbrush那樣更精準的控制褶皺的細節，由于這個角色的布料造型相對比較簡單，所以我選擇了驗算的方法。

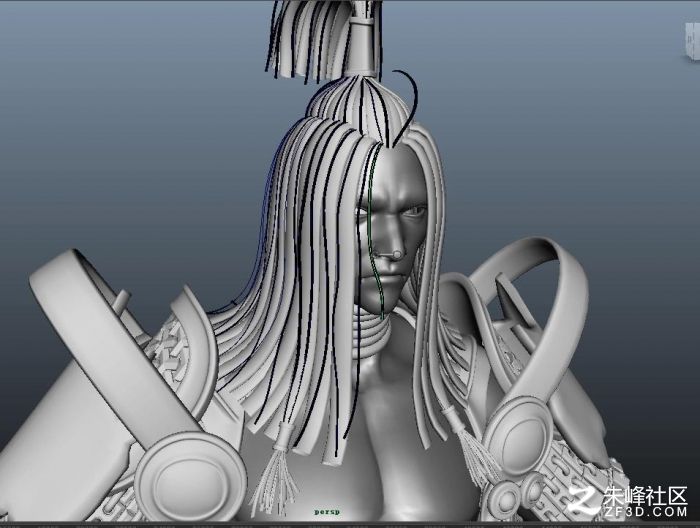

后期人物的頭發是通過maya的nhair進行制作的，前期我需要用多邊形搭建角色的頭發造型，通過maya自帶的筆刷功能可以很快的將曲線轉換成大體的披肩和頭發扎起來的效果，然后復制曲線，創建更多富有變化的第二層細的曲面，后期會得到更有變化更自然的毛發效果。

3.Zbrush高模制作

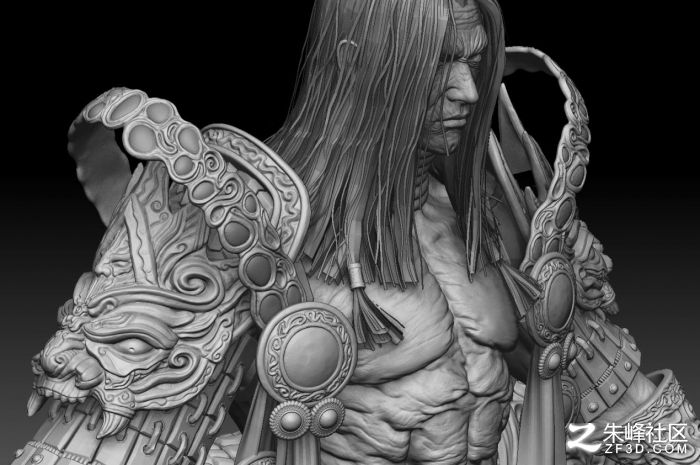

Zbrush雕刻一向是我最喜歡的環節，特別對于這種細節需要設計的項目，我可以大膽的在zbrush中進行雕刻，前期的素材這時候就幫上了大忙。雕刻的時候一般我會根據角色的重要程度，從整體出發，先做出占人物比例最多的一些部件，每個部件為一個subtool,方便后期進行修改，利用不同筆刷的設置，就可以雕刻出想要的細節效果,不管是道具也好還是人物，先把大的解構做出來，然后再進行細化。

在zbrush中創建一些連續的雕刻時，可以利用maya先做出部分元素，然后在zbrush中轉換成alpha后直接映射到有UV的模型上，如果位置不是很完美，可以再倒入模型到Photoshop中進行對位處理alpha,而不需要一個一個的雕刻，那樣會非常的花時間。

Zbrush雕刻時整個模型中細節表達最充分的環節，長期使用zbrush的同學建議建立自己熟悉的UI界面環境和自己的自定義筆刷，這樣在制作的過程中可以大大提高制作的效率和效果。雕刻人物的時候，和之前的教程一樣，我使用了收集的alpha通道，進行細節的刻畫。

4.模型整合以及UV貼圖烘培

導出zbrush所有模型的最低級別，然后利用UVLayout這個插件可以比較快速獲得好的UV效果，這里只需要大家進行耐心的調整就好，盡可能把接縫放到看不到的地方，并盡量減少畫面主要部分的UV拉伸。

通過uvlayout拆分后的模型，在maya中可以很方便的進行管理和布局，把之前進行雕刻和未雕刻需要復制的模型統統整理，因為最后的零部件數量比較大，為了快的烘培貼圖和繪制貼圖，以及材質調節的方便，我盡量把一樣材質的物體放在一個UV單位里。

把全部確定后的UV模型，一個一個按subtool的順序導入zbrush中，需要注意的是，從zbrush中導出的模型，就不能再進行合并、拆分或者改變拓撲結構的操作，否則將不能替換掉zbrush中的模型。

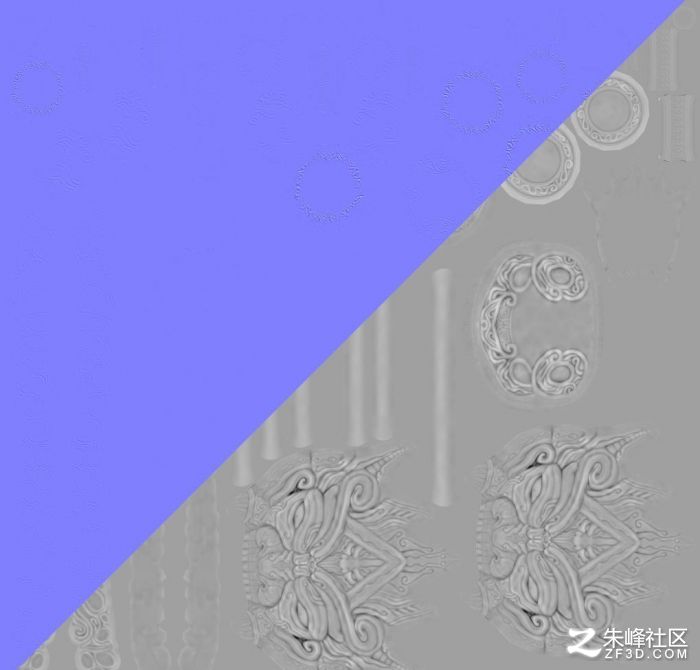

最后zbrush中進行烘培貼圖的設置，大家可以選擇自己想要輸出的貼圖，這里我只烘培了置換貼圖和法線貼圖，因為是批量烘培，所以和之前一樣，在subtool中顯示出想要烘培在一張貼圖上的模型（和之前maya安排的一樣，一個uv單位的）,zbrush將自動烘培所有后進行合并。下面是兩張貼圖的參數設置和最終出來的效果，供大家參考。

5.貼圖繪制

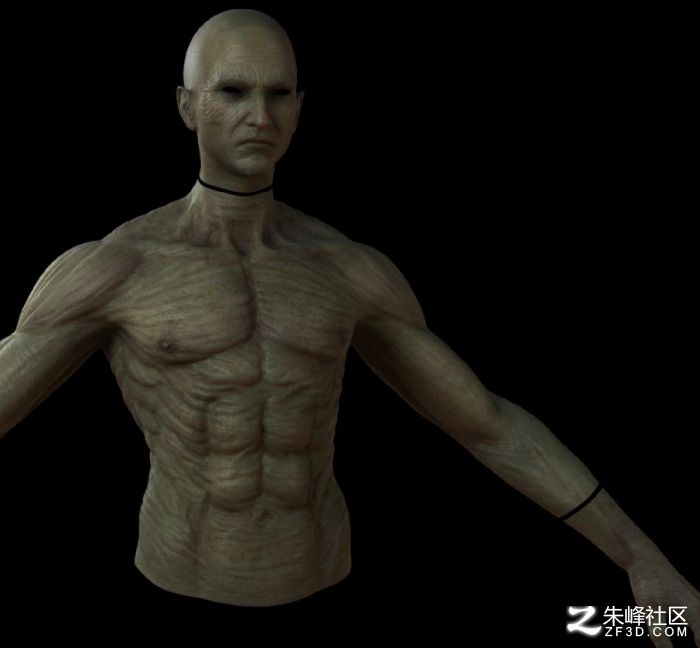

接下來，我開始創建各個部分的顏色貼圖，首先身體部分我挑選了一套男人的紋理貼圖，利用Mari強大的紋理映射，很好的保留了貼圖上比較多的細節。

然后把繪制的所有層導入Photoshop中改變皮膚的色相,繪制出夸張的一些毛孔、暗斑、灰塵等細節，在繪制細節的時候盡量利用高分辨率的貼圖進行繪制.

最后利用在PS中制作的一些紋樣，按照自己的設計在Mari映射到人物的身體上去，最終仍然要保留這一層的透明通道，方便后期進行層材質的調節。

金屬部分我先是導入一張素材，然后用筆刷或素材在mari中繪制出磨損、劃痕、污跡等細節，利用mari進行層級管理，在繪制的過程中可以新建一個mair的材質球，簡單的調節材質參數進行觀察，也可以創建一個法線通道，把之前烘培的法線貼圖導入后進行觀察能更方便的刻畫細節，然后把psd導入photoshop可以進行細節的刻畫和顏色的處理。因為最終我們的貼圖是在Vray中渲染出來的，所以需要我們在貼圖階段就建立起簡單的材質球和燈光，進行渲染觀察后修改。

6.毛發制作

利用之前制作的頭發模型，轉換成nubrs模型后，復制上面的樣條曲線，然互用Nhair系統建立新的毛發，推薦大家根據不同的部分創建不同的毛發，這樣方便調節不一樣的參數，在測試毛發的時候盡量用比較少的毛發來測試。白色的頭發一向是比較令人頭疼的，為了得到更好的高光，以及后期的分通道渲染，我在毛發系統上用了vray的毛發材質球，并且根據不同的部位創建了3個材質球，這樣可以達到更多樣的操控，可以隱藏其他物體進行快速測試。

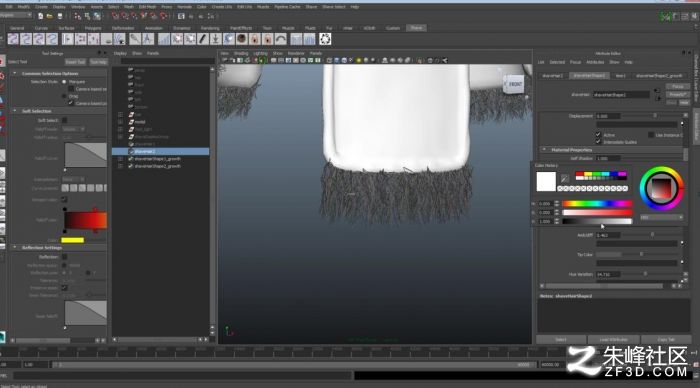

衣服邊緣的絨毛在我想象中是比較硬的鬃毛，所以我選擇用shave and hair cut這個插件進行創建，利用梳子功能可以很快的梳理大概的效果，然后進行測試渲染。

7.Pose渲染合成

角色本身是一個人形，所以我選擇用Maya自帶的骨骼系統humanIK進行快速創建出標準骨骼，然后利用humanIK的自動綁定功能就可以得到一套有簡單功能的綁定，進行快速的權重繪制就可以根據想要的效果和道具進行最終pose的擺放。

渲染我選擇使用Maya的Vray進行渲染，它設置相對比較快捷，可以更快的得到我想要的效果，燈光和材質球全部使用Vray的，這樣方便后期的分通道渲染，下面是我的燈光布局，簡單說就是一個主光源，兩個背光和一個輔光，另外可以根據效果叫一盞天光或者金屬反射光。注意在打光的時候可以根據效果來分別對每盞燈的屬性進行修改，比如關閉高光或者漫反射，以達到更精確的控制。

材質方面整體基本上以金屬、皮膚和皮革為主，皮膚我使用了Vray的3S材質球，進行簡單的設置就可以達到不錯的效果，特別說下皮革，由于其特點所以在貼圖階段一定要制作較為精確的高光貼圖，這樣通過vray的渲染才能更好的區分皮革上光滑和粗糙的不同區域，以及污跡在皮革上的特點，這樣可以更好的區分和金屬的高光特點。
