餐廳立面效果圖過程詳解

使用軟件：SketchUp, Vray for SketchUp, Photoshop

前言

感謝老韓給我這個機會,通過這個簡單的案例與大家分享一些我出圖的流程和思路。我列出從建模、渲染到后期PS的一些關鍵步驟和參數。

初學計算機建筑表現，在這過程中難免有不嚴謹甚至錯誤的地方，歡迎大家的建議和指正。

先放一張最終成圖。

這是課程設計小餐廳的主立面效果圖，因為自己的重度拖延癥，導致本學期的四個課程設計全被集中在了最后一個月完成，這個小設計到出圖一共花了四天的時間(能順利完成，感謝福建工院的劉思佳同學幫我完成的建模工作，和西南交大李彥瑾師兄的技術支持）

正文

我認為可以從建筑立面細節、環境和素材三個方面去優化效果圖質量：

1. 建筑細節：表現的建筑立面建的越細致，圖面的感染力也就越強。
2. 環境表現：豐富外部環境，營造表現氛圍。
3. 素材輔助。

廢話不多說，進入正題。

STEP 1.模型的建立

拿到建好的模型后，因為這個小設計立面過于簡單，為了讓建筑立面更有“細節”，在建筑的內外和屋頂上都加了不同的餐桌，并用自己logo作為餐廳名字。

構圖上，把模型分為1,2,3。分別是近景、中景、遠景三個部分來豐富畫面層次。并以此作為渲染視角：

1處是綠化帶和草叢，2是馬路，3是建筑外的人行道，如此畫面就有了縱深感：

最重要的一步，為了給畫面提供大量的細節，我在建筑的對面放了一排商業裙房為方案主立面的玻璃提供反射細節：

STEP 2.參數渲染

這個場景中最重要的參數是玻璃參數，要讓透過玻璃既能看到室內的細節又能夠反射到街對面的建筑。先把裙房放到一個合適的距離，再慢慢調IOR的大小，因為最后在近處的樹坑和建筑都背面都要P上樹，所以我又在玻璃上給了輕微的綠霧色：

為了不讓室內過于暗還在室內加了一些矩形燈（后期渲染出來室內還是有點暗，因為時間關系就沒有繼續測試室內燈光參數了）。

墻面渲染時用的預設白色，這里處理起來是有問題的，因為墻面不可能是全白的，它是有些微弱的顏色變化的。這個操作可以前期在直接處理貼圖（下圖是余神教程提到的一張貼圖），也可以在后期PS時候為墻面疊一層輕微的dirty效果。

環境用的是VARY太陽，時間設置的是下午5點。最后調相機的光圈快門控制一下場景的明暗：

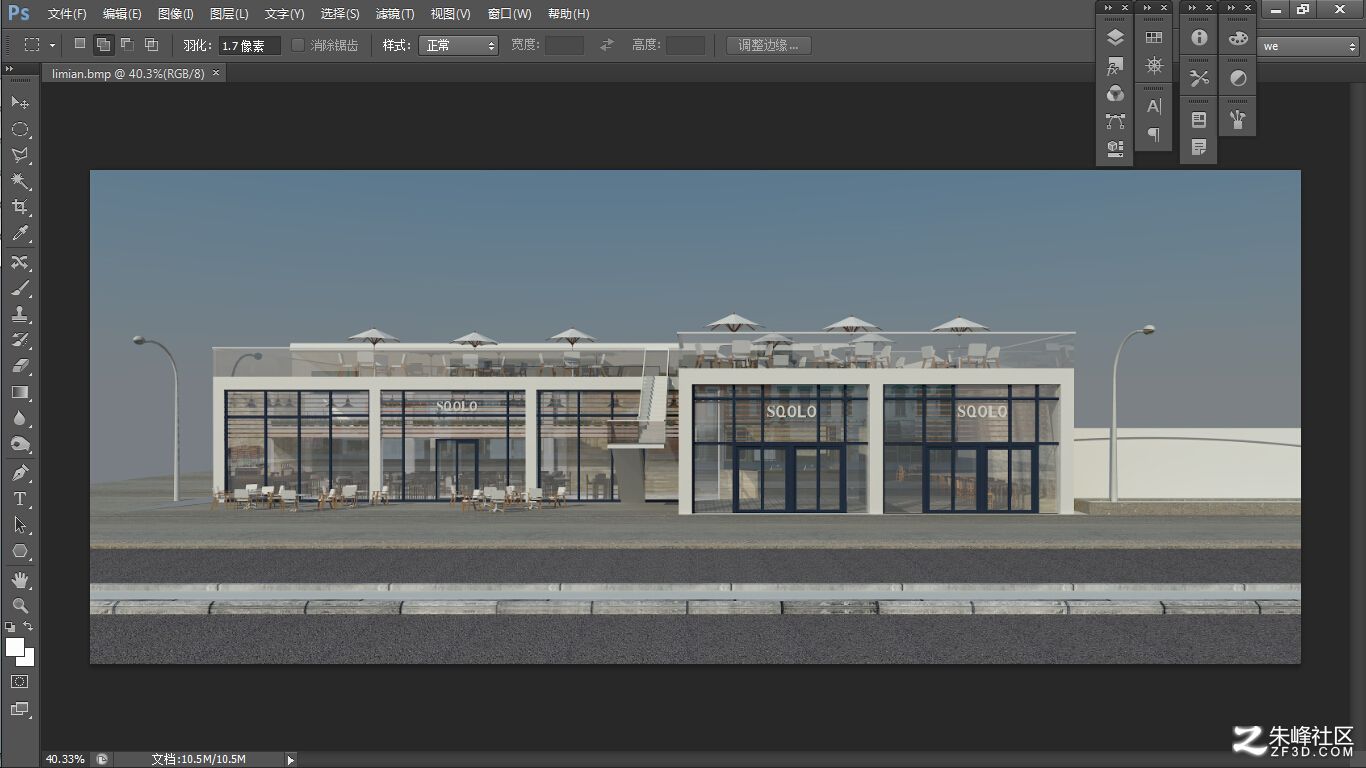

這是最終渲染出來的半成品：

近處的反射細節：

STEP 3.后期PS

（要清楚自己想干什么，想達到什么效果，這個案例中想表達的是晴天黃昏情景）

將原圖，alpha通道圖和顏色通道圖拖入PS里。為了能準確建立選區，這里我是重新渲染的一張顏色通道圖（具體做法老韓的公開課里有講到）：

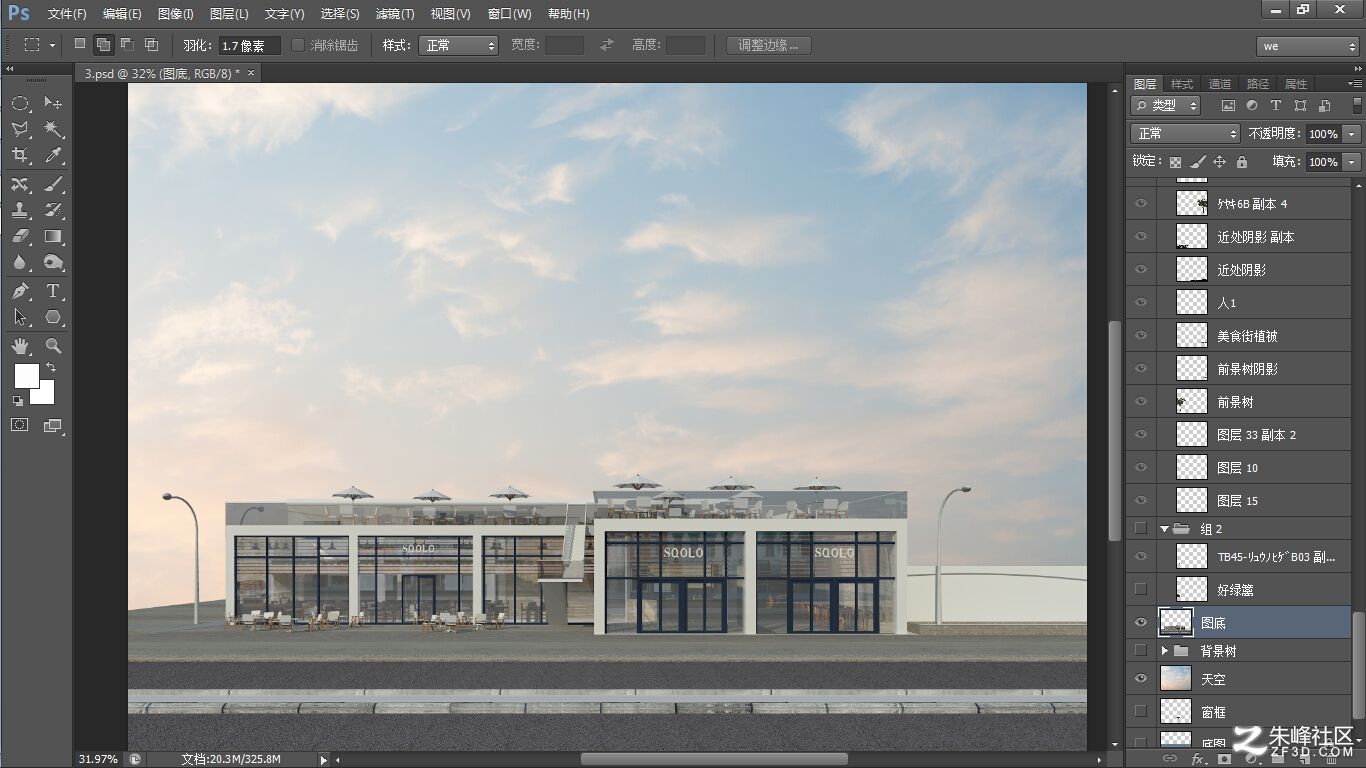

接下來P天空，對天空的處理還是比較重要，它能為你的整個氛圍定下一個基調。在這個方案里，可以看到底圖和天空的氛圍相近，所以在一開始我并沒有進行調色操作：

接下來開始加配景：

首先明確主光源的方向（渲染陰影的方向，以后每次加入配景的陰影和這個方向保持一致），先加第3層次的配景，這個層次的配景主要是樹和人（為了讓整個場景更加豐富，我讓場景中既有綠樹也有葉子有些黃的樹）。加配景實際就是一個體力活，整個過程注意透視關系，明暗關系，和色調。

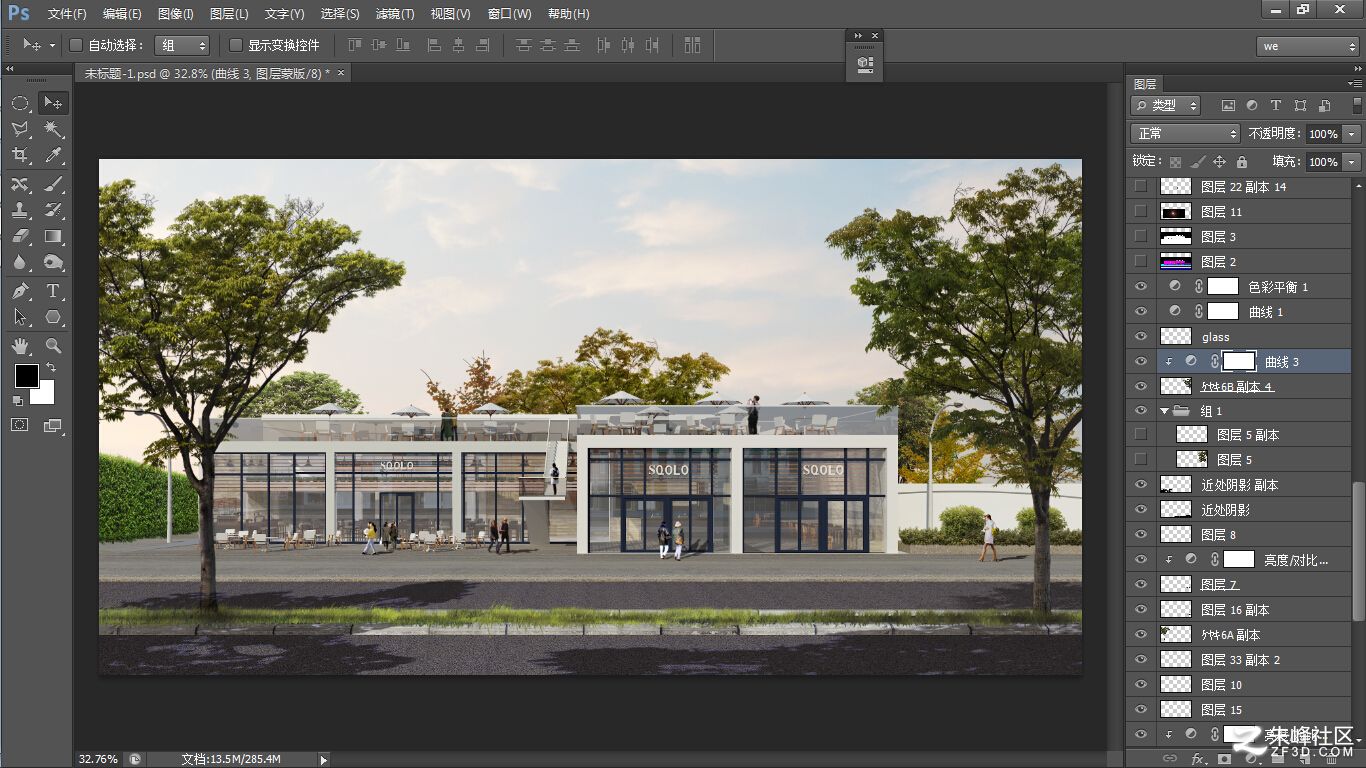

遠處的配景加完后，進行了第一次整體調色，調曲線，提亮增加對比度，調色彩平衡統一環境氛圍。：

接下來開始加第1層次的配景，也就是綠化帶里的草叢和樹，大概思路還是加配景，加陰影，調色。兩棵樹的擺放位置講求構圖的美觀，用樹去框住畫面，大致是這意思。

對樹的處理：用加深減淡工具對局部進行調整，強烈的明暗關系能使兩棵樹更立體。

樹陰影的做法：復制樹圖層，調色階輸出成黑色（這里方法不止一種）然后CTRL+T變形工具按住CTRL拖動四個角將透視調好即可（因為是黃昏，我在P樹陰影的時候，都稍微拉長了一些）。

草叢的P法在老韓的公開課和ALEX的視頻都有具體做法，這里是要用到加深減淡工具，給草叢的局部也要壓暗提亮（具體加深減淡的部位可以分析圖中的光影關系）。

為了讓近處不過于單調，又在近處加了落葉，落葉的位置和大小都隨機一點，然后陰影也要加上，不然就飄起來了。因為這里配景數較少我是加一個配景單獨調一個色（曲線、飽和度、亮度/對比度）：

接下來是這個案例中很很重要的一步，就是繼續給立面的玻璃幕墻加樹的反射細節。具體做法：復制近景樹圖層得到反射圖層，將其等比例縮小，按照透視關系放在玻璃的對應位置，利用通道圖建立實墻的選區切出來蓋在樹的反射圖層上面，最后降低飽和度，降低透明度：

特寫：

接下來完成配景，并加上第2層次的小車和路緣石的陰影：

給一個大的由近到遠的明暗關系，并整體調色，分別調試了曲線、亮度/對比度、照片濾鏡（加溫濾鏡）：

最后，因為主光源是在畫面的后方，那么夕陽打在主立面玻璃幕墻上會有一個反射，所以加了一個鏡頭光暈的效果。

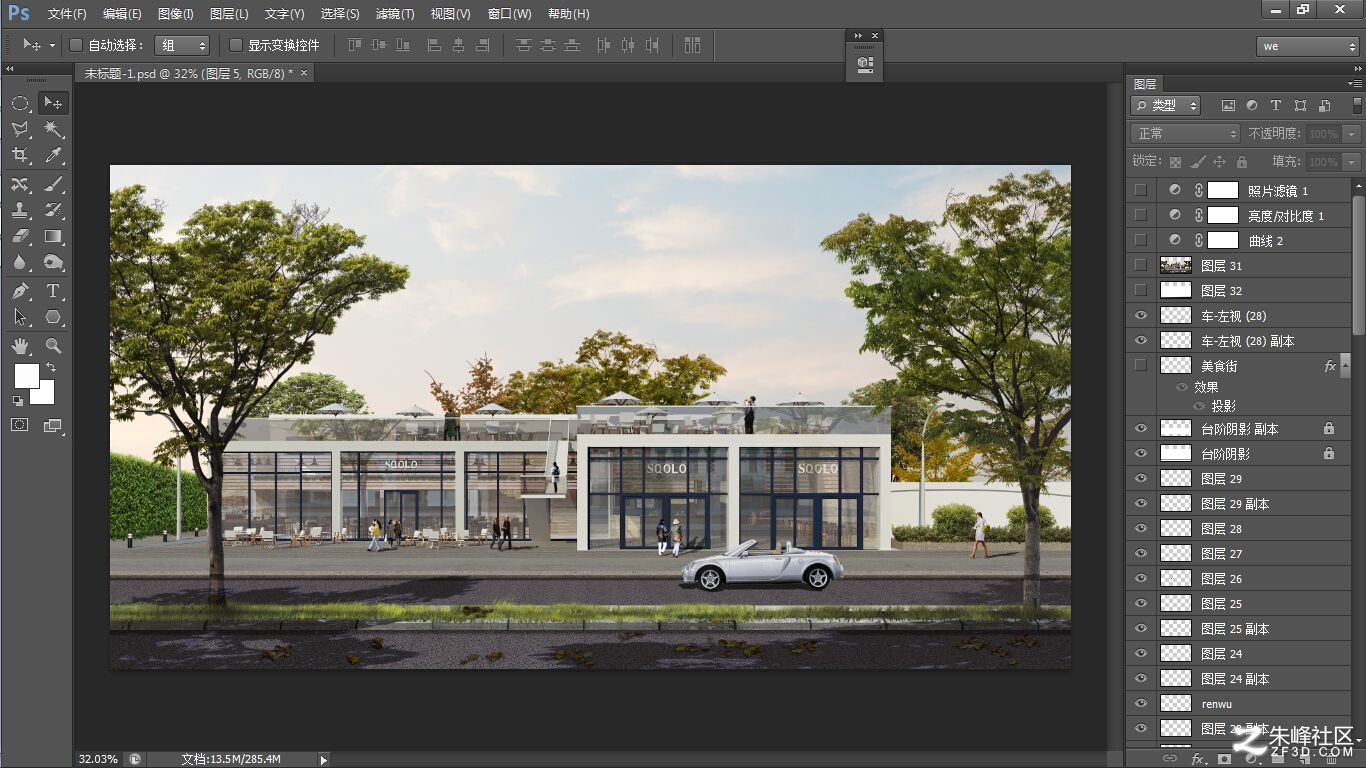

最終成圖如下：

希望這篇文章對大家有所幫助。
