智慧社區展廳設計

編者按：本文由@能貓?jiān)瓌?chuàng)，并授權本站發表，非常感謝！昨晚在“老韓和他的朋友們”交流群里，@能貓發表了他最新制作的展廳效果圖，效果非常棒，我便向他約稿，希望能夠在我的平臺上公開展示一下這張作品。本想的是最近期末考試周，可能要寒假或者是春節后才會收到投稿，沒想到@能貓轉天就寫完了這篇帖子，執行力真是高�？赐晡恼乱院�，我更是佩服，3天時間，設計+表達+視頻動畫，這工作效率已經爆表。

使用軟件：Rhinoceros, Vray for Rhinoceros, Photoshop，Lumion

最終成果（點擊放大）

Lumion視頻動畫

前言

（首先感謝陳太中同學的技術支持，老合伙人）項目是實際項目，業主希望能夠在四天時間給出設計方案+效果圖+效果動畫，所以時間緊張導致效果圖很多細節處理不到位，只是希望通過這個案例與大家分享一些出圖流程，同時也分享一下效果圖之外的工作流程。

整個案例并沒有非常詳細的描述整個效果圖的具體參數步驟，但是希望能與大家更多的交流，也很希望看到大家的批評指正，成為我今后進步的動力。

本文可能會討論到一些工作流程和建模的問題，如果大家有興趣也可以看看。

正文

因?yàn)槭菍?shí)際項目，首先拿到手的是一張PDF的平面圖彩圖，like this：

項目是為某公司在某高端別墅社區的售樓處設計一個智慧社區展廳，業主在第一天晚上七點左右給了我這一張平面圖了之后，約定第二天中午第一次面對面接觸，期間只給出了具體位置的建筑高度和一張毛坯現場圖。

那么第一天的晚上需要做什么呢？我的工作流程是：

1. 首先去了解你要做的智慧社區到底是個什么玩意兒，在很快速的情況下了解你面對的業主的主營業務之后，你才能在第二天的接觸過程中避免因?yàn)椴皇煜ざ鴮?dǎo)致對方對你的專業性產生質疑，這種質疑可能會延伸到之后對你設計的不認可上。同時開始角色轉換。
2. 把自己定位為業主，那么業主的核心關注點是什么，我們做設計需要針對的最核心的角色又是什么，想在前面才能更好地去完成設計。
3. 分析平面空間，通過對平面空間的分析，需要簡單的得出流線關系，并且把場景的原始結構建出來。這一步起到兩個目的，第一點是能和業主更好地溝通空間布局，第二點是在之后繪制效果圖的過程中也會用上，節省時間。
4. 找效果參考配圖，這一步等于就是在出素材，在第二天面對面接觸的時候能給出自己專業篩選后的方向，給業主一個引導的過程，同時也要做自己擅長的設計，避免后期自己再找案例浪費時間去考慮，為自己之后的思路提供一個方向。
5. 做出平面布局草案，因?yàn)槭亲稣箯d，展廳我在分析效果參考的同時也開始找大量的展廳空間的資料，通過資料來分析，得出了兩種方向：展品盡可能多的展示，展品少而精。以這兩種方向我分別做了兩個平面布局方案供業主選擇，體現一下自己的專業性，讓業主能更信任設計師。

做完了這五點差不多就晚上三點了，然后抓緊時間睡前熟悉一下自己做的這些東西，整理成冊，為第二天的面對面提供書面材料。

第二天的接觸因?yàn)榈谝惶斓臏?zhǔn)備，所以相對順利，從業主的反饋中，得出了他們的想法，他們給出了項目的主題，也從我給出的效果參考中選出了自己最希望看到的形態。同時，業主給出了最關鍵的信息，關鍵詞：“科技、高端、夢幻、恍然大悟”。

其實對于我來說，最重要的就是了解業主的思路，以及他們最希望見到的東西，以及我們?cè)O(shè)計的核心詞匯，然后把這種感性詞匯轉化成建筑語言，這就是這一天的最大收獲。

第二天原本是希望能很快地回去開始設計，結果把業主說高興了，陪了他一下午，吃了晚飯一直忙到晚上十點。說這些啰嗦的流程主要是想表達一下作為設計師把自己得定位成一個服務人員，BIG事務所的一個口號喊得挺好“yes is more”。

晚十點后，又要給自己的設計任務定下list：

1. 整理業主給出的信息，作為設計圍繞的重心，哪些具體設備需要保留。同時根據業主所提供的關鍵詞，如何轉化成為建筑語言，然后隨時手邊一張白紙，把所希望營造的空間布局簡單畫下來，成為之后建模的依據。

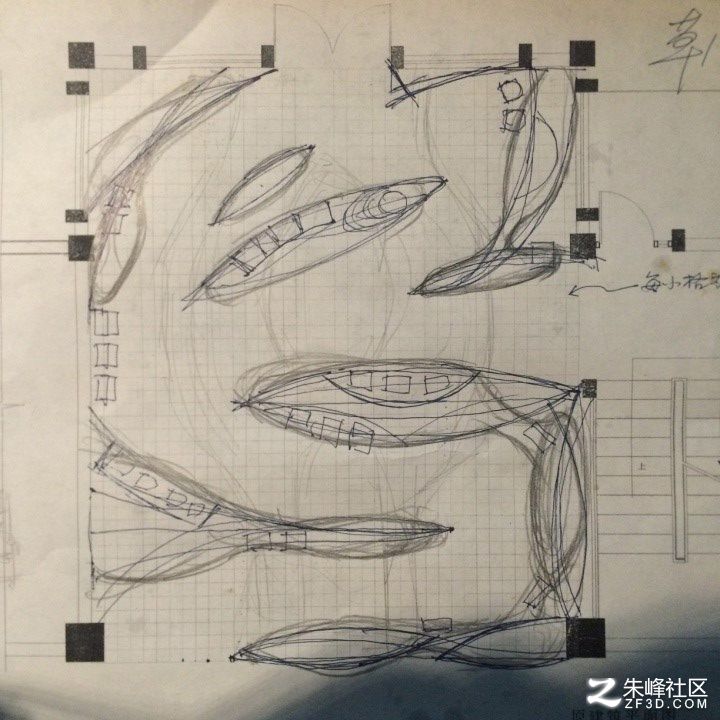

2. 根據整理的資料完善平面空間。（下圖為平面空間規劃的草圖）

3. 開始造型建模，把他所需要的設備在空間上排好了之后，根據手繪稿的墻體造型形態建模。

建模過程其實主要就是體力活了，因?yàn)闀r(shí)間緊，所以很不要臉的造型上對扎哈的東西進行了模仿，在處理墻面時做了N版設計，最后還是選擇了voronoi形態結合patch，做出墻體投影薄膜的形式，為空間營造未來感。

而中部隔墻有意識地平面傾斜以達到空間由大到小的引入感，入口處吊頂下壓變化走道空間的比例，與之后的空間形成高低差，反饋“恍然大悟”的關鍵詞。

這是頂部和底部做的發光帶，目的是把墻體間的邊緣陰影消除，因?yàn)槭乔�面造型，那么就是�?yīng)該模糊化邊界，給出流暢的空間體驗。這也是分析扎大媽的設計得出的結論，扎大媽畢竟大師，很多曲面造型會出現的問題都能解決。（作為學生，我覺得追求創新的同時也要通過大師作品來解決自己遇到的問題，因?yàn)闊o論是算法，還是美學，建筑都是滯后的藝術，多參考CG圖和大師作品，對自己的進步也應該會有一定的幫助。）

到這一步都已經是第三天中午了，因?yàn)榧追较Ｍ�在第四天中午收到回�?fù)，而手頭目前只有模型，那么渲染之后留給自己的時間就不多了，簡單規劃一下接下來需要做的事情，就是渲染著睡覺。大概在第三天晚上八點，起床繼續。

這時候手頭是：一張RGB圖 一張反射圖 一張渲染id圖（因?yàn)樾��?chǎng)景的原因，我更喜歡使用渲染ID圖而不是材質ID圖，特別是曲面造型的場景，這樣在后期PS的時候區域會比較細化）然后還有一個經驗是出圖的時候我比較喜歡選用PNG的格式輸出而不是JPG，當然我不知道其他同志討論過這個問題沒有，其實問題在于他們成像機制不太相同，JPG格式的圖會在細部有一個色彩偏移的問題，在選區的時候很容易在邊緣外還有漏色。

RGB圖

反射圖

渲染id圖

首先規劃時間，我需要在一個半小時的時間把效果圖做出來，這樣我才有時間把剩下的動畫做完，那么肯定就要提出工作重心了。

我的思路是首先要把之前提出的關鍵詞找出來，然后根據設計來決定之后要做的工作的優先程度。

首先是要把整體亮度提升來體現材質反射，營造夢幻效果。同時調整對比度，讓黑白關系更加明確。同時疊加高透明度的反射渲染層增加場景反射感，并再次復制選取地面再疊加，讓地面色調更沉，與天光營造的輕盈感受相對比。

然后就是添加人物，讓整個空間動態起來，人物選擇的話，根據業主所追求的高端品質，我去摳了幾張國外時裝周的人物來作為素材。并且考慮到材質反射的特性在人物周邊的場景中增加人物反射，同時因?yàn)閾赋鰜淼膱D的色彩與環境差距比較大，所以對人物的膚色，女性模特口紅的色彩都進行了調整，避免了色差過大搶走了整個空間的核心。

接下來的一步是添加墻體內電視的畫面、修改窗框的反射程度、添加墻面投影屏幕的畫面。

墻體電視就是畫面素材的疊加，與整體透視的契合，然后復制圖層加入高斯模糊并透明來體現光感。

窗框的反射過強，所以在渲染ID圖層選區區域然后疊加了一層透明的黑色，讓窗框效果更沉。

因?yàn)榻酉聛硪�做光源的效果，看了下時間覺得有點來不及了。所以投影屏幕的畫面也僅僅是素材的疊加以及復制圖層模糊疊加。

接下來的一步是給光源一個柔化效果，我的思路是給光源和光的指向位置用畫筆工具上白色，然后高斯模糊。然后模糊后，光源效果會很強烈，影響人的視線，所以就是橡皮擦調整到最低硬度，然后低百分比的透明度和流量來擦拭。

最后給墻面加上展廳的標題，復制文字圖層右下方向移動一點，然后柵格化稍微擦一下，給他加上一些透視效果，然后文字柵格化再在局部擦拭一下，讓文字產生一些反光效果。

最后降低一下色彩飽和度，并調整了一下亮度和對比度，一個半小時做到了這個程度。

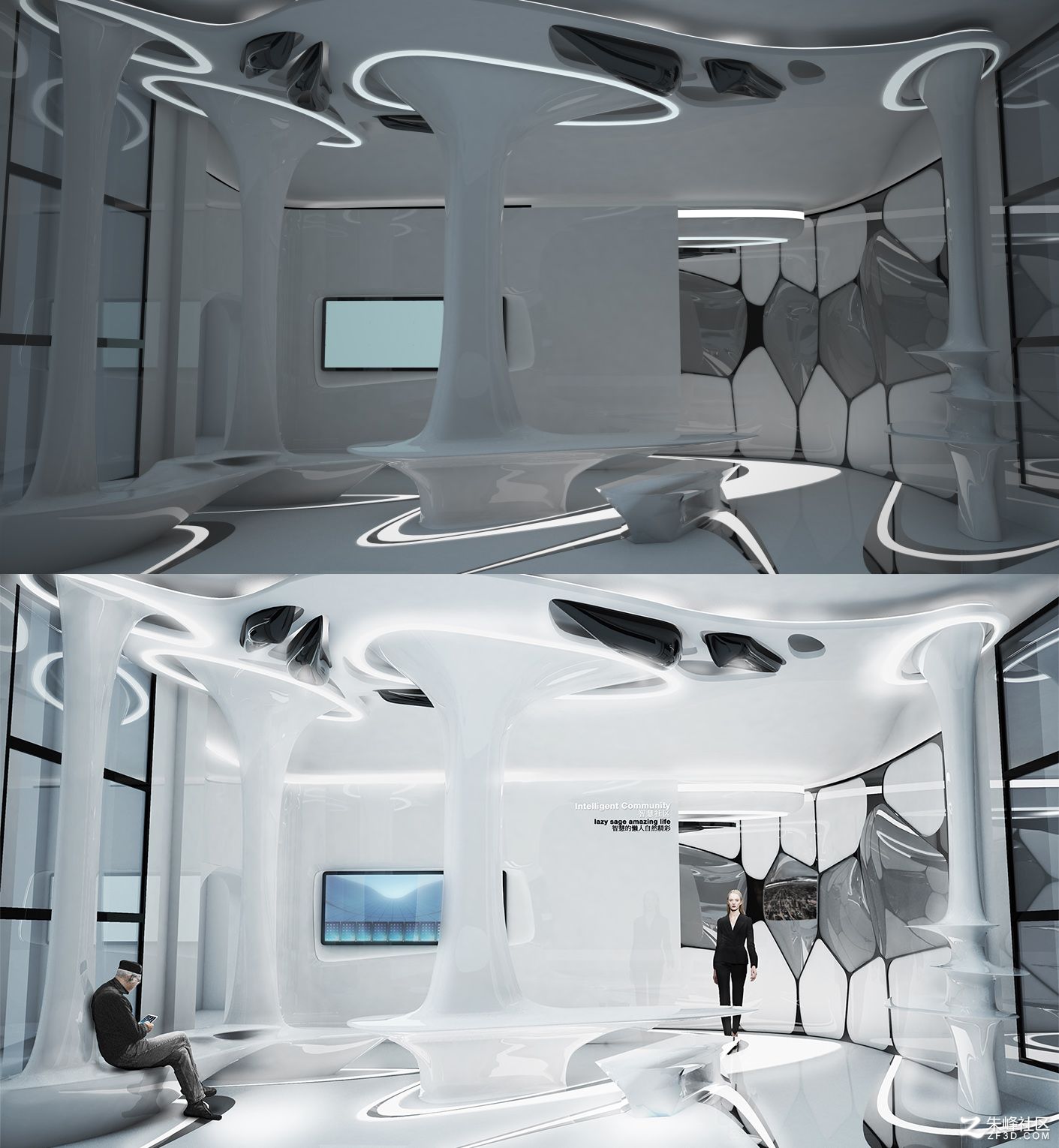

前后對比

確實因?yàn)闀r(shí)間關系，存在了很多BUG和細節問題，但是也是希望從這個展廳小設計，提供一個從設計到制作效果圖的工作流程，希望對大家有所幫助。

渲染圖完成后，我用接下來的時間做了文章開篇的lumion視頻，用來大概展示一下整個空間的形態。

感謝你的閱讀！
