Arnold 攝像機基礎

大家好，這一節我們來認識一下Arnold的攝像機。

Arnold渲染器它沒有給我們創建一個菜單里的攝像機，它是為每個攝像機都增加了一個Arnold的選項欄。

首先可以看到現在場景中是一個帕特農神廟，使用了一個物理天空的渲染效果。

場景中除了神廟，還有三個球。

攝像機就在紅球的位置。

默認情況下，攝像機會給我們提供perspective（透視）的設置。

CameraType

Cylindrical: 柱狀攝像機。

這個攝像機的作用是幫助你在有限的畫面當中，盡可能顯示最多的場景，渲染出場景的大部分，它會把整個攝像機的環境使用柱狀的平面來進行投影。

我們順便看一下它的參數。

Exposure

這個是曝光，是真正針對攝像機的曝光，它是針對整個場景中的亮度進行調整，而燈光里的曝光只是針對每個燈光里的亮度進行調節。

Filtermap

這個是過濾貼圖，一般來講，我們攝像機渲染的時候，應該會有個暗角，而它這個暗角是通過貼圖來生成的。

首先我們打開Hypershade，創建一個aiImage節點，再賦予一張叫做filtermap的貼圖。

因為我們在Filtermap的棋盤格選項是無法創建貼圖關聯的，所以我們需要手動把aiImage拖到該選項欄。

再點IPR渲染。

現在就可以看到暗角的效果了，當然我們可以通過這個功能來實現很多的效果，比如可以貼一張眼睫毛的過濾貼圖來模仿第一人稱視角。

Horizontal/VerticalFov

這個是控制攝像機橫向和縱向的一個透鏡調整。

假如我把橫向調成150，點IPR渲染。

當縱向調成150，點IPR渲染。

會發現，鏡像就被壓扁了。

Projective

這個勾選上的話，它會幫助你確認渲染的結果是否映射到球形的透鏡上。

左邊為關閉，右邊為開啟。

Fisheye

這個是魚眼鏡頭，可以看到整個畫面就好像通過了一個圓形的映射平面來觀察。這個魚眼鏡頭通常會在大場景用于預覽渲染的時候才使用到。

魚眼的強度是使用Fov來控制的。

當數值為360的時候。

可以看到，這個魚眼的效果已經很強了。

當數值為40的時候。

可以看到，這個魚眼效果就比較弱了。

上面會看到有一些DOF景深的選項，我們會用另外一個場景來演示，在下一節小編會做一

個詳細的講解。

Autocrop

這個是自動剪切。當勾選上的時候，它就會把周邊的黑色邊框（眼球）給切掉。

可以看到，當勾選上的時候，這個魚眼就可以用平行的畫面效果進行渲染，但仔細看會發現暗角依然繼承在這里，如果不想看見的話，就可以發端Filter選項欄。

再調整一下強度和位置。

可以看到，這樣就能得到一個小小大世界的效果了，所以說各種藝術效果都可以透過鏡頭的這些參數來得到。

Orthographic

這個是無透視攝像機，一個很簡單的鏡頭類型。

可以看到，這個攝像機類型是用來渲染一個無透視的效果。這種效果一般來說自然界是很難模擬出來的，但是它會在一個地方非常有用，就是當我們制作一些2.5D游戲的時候就經常會用到。

當我們從另一個攝像機看它的時候，會發現其實它是一塊平面。

我們可以旋轉它，再點IPR渲染。

可以發現，它的視角就發生了變化，而它的透視是不會發生變化的，它始終是一個無透視的效果。

它的參數很簡單，只有一個曝光和一個暗角。

Perspective

這個就是我們常用的透視視角。

因為攝像機每次修改后，它的數據會不一樣，所以我們刪掉已有的攝像機，重新創建一個，再調整好一個角度，點IPR渲染。

這是最簡單最常用的攝像機類型，就是我們在任何時候看場景都會使用到這個perspective的攝像機類型，它默認的也是這個類型，參數和我們之前將的差不多，沒太大的區別。

UVRemap: 這個實際上就是在攝像機上貼一張用來對攝像機進行扭曲的貼圖，將畫面渲染效果進行一個扭曲，我們可以把它理解為對攝像機的一個置換。

這個主要是用來做一些攝像機的失真效果，或者是一些比較奇幻的鏡頭變形效果，可以模擬鏡頭的一種失真渲染。

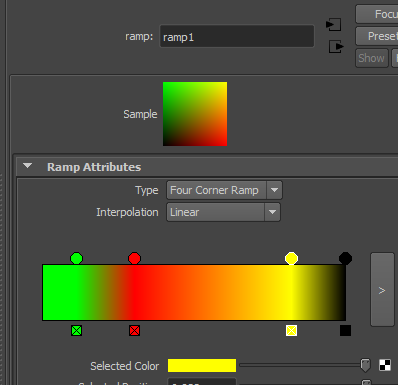

我們?yōu)樗鼊?chuàng)建一個Ramp材質，再點IPR渲染。

這時候可以發現，畫面已經出問題了，我們的Ramp類型不能使用V ramp，要使用Four Corner Ramp，四角的方式進行渲染，這樣它就會有四個角讓我們進行控制。

它四個角的顏色有規定的，就是上角是綠色，右上角是黃色，左下角是黑色，右下角是紅色，我們點IPR渲染。

會發現沒什么變化，但當我們調整顏色的深淺的時候。

會發現，畫面已經進行扭曲了，我們需要哪個交角落進行拉伸的話，就對它的顏色深淺進行調整就可以了。

我們退出來把UV Remap給斷掉，重新IPR渲染。

Spherical

這個是球形的渲染方式。這種渲染方式最主要的作用就是用來渲染一個整體的環境貼圖，HDR就是用它來進行渲染的。

可以看到，它把整個環境用球形進行映射，就是說它把整個場景渲染成了一個全景圖，通過這個全景圖輸出成HDR，就可以用在別的場景中對它進行照明。

它的參數也就是一個曝光和一個暗角，也沒有其他參數了。

鏈接：http://pan.baidu.com/s/1slmUSvN 密碼：almy

這一節就講到這里，謝謝大家！
