Substance Painter入門學習筆記 -2

【前言】

     接著上一篇制作。

【學習】

操作三 做舊

現實世界的物品沒有完美的，基本上都有破損、掉漆或者有灰、劃痕等現象。用Substance Painter制作這些東西，很容易。

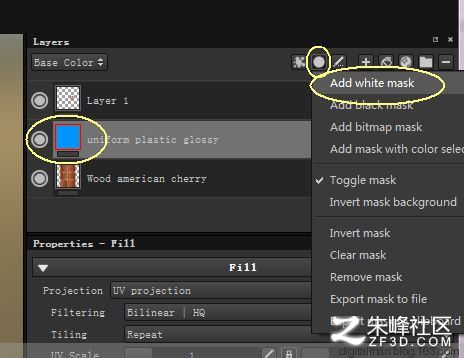

1、點擊油漆那層，添加一個白色MASK遮罩。添加之后沒有反應��？

遮罩的規則是：

白色遮罩全部透過，顯示該層材質，如果涂純黑色，不顯示該層材質，則露出下面的材質，涂灰色則按數量半透之。

黑色遮罩與白色遮罩相反。

2、選擇一個SANDPAPER砂紙筆刷。筆刷顏色默認為黑色。

3、點擊白色遮罩，表示要對它繪制。在筆刷測試區可以涂幾下，試一試大小和流量。

按CTRL+鼠標右鍵調整筆刷大小，CTRL+左鍵調整流量大小。

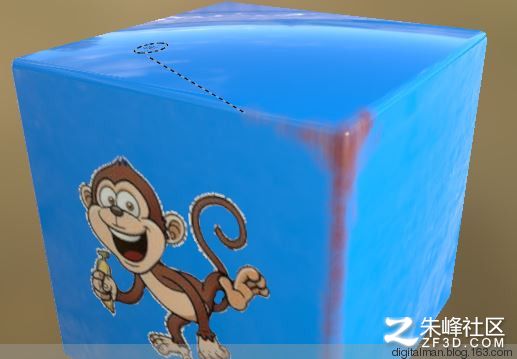

4、在立方體的棱角處一點點涂抹。不斷地變換大小、流量，甚至筆刷，這可是個耐心的活啊！

油漆好像是被擦掉一樣。實際上是它的遮罩起作用，涂的黑色部分，禁止油漆顯示，灰色的地方，顯示一部分，下面的木紋就透露出來了。

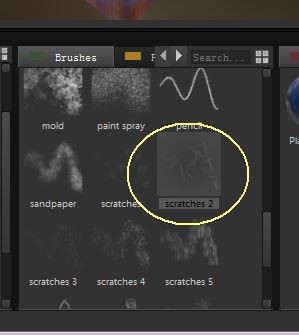

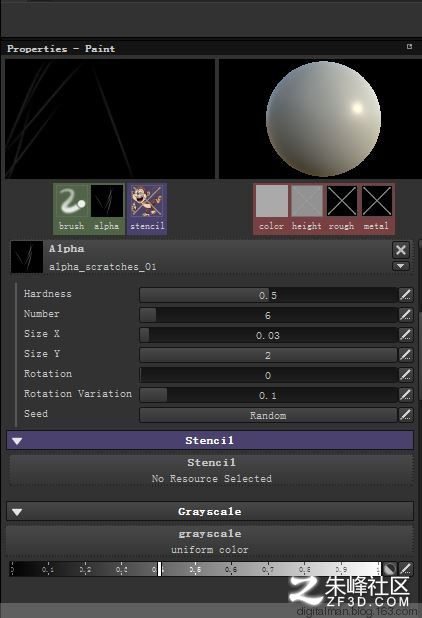

5、選擇新的筆刷，SCRATCHES 劃痕

7，調整筆刷大小、顏色、流量。繪制表面的劃痕。

8、類似墻面，靠近地面的容易臟。下面我們通過軟件特效功能模仿一下：

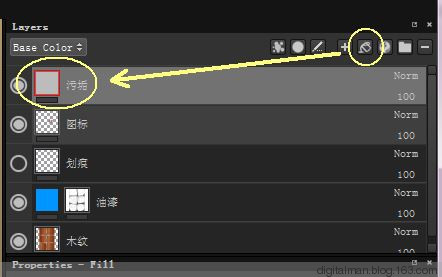

首先雙擊各個圖層，把各個圖層更換一下名稱，它支持中文。

9、點擊填充層按鈕，添加一個填充層。改名字為污垢。

10、保留COLOR和HEIGHT通達。高度通道往右偏一點，給一些高度，不要太大。

11、添加一個黑色遮罩，該層材質全部隱藏了，不顯示。

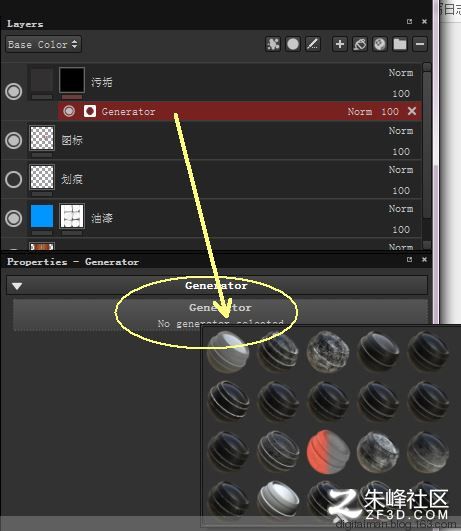

12、點擊黑色遮罩添加一個"生成器“。

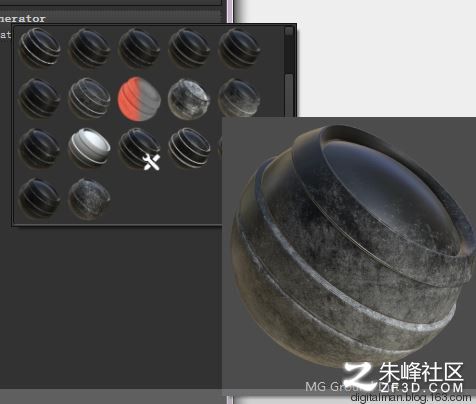

13、點擊下面的生成器按鈕，查看彈出的生成器菜單。這里邊有各種劃痕、污垢等生成器，制作特別方便。

14、選擇這個，ground dirt 地面污垢。

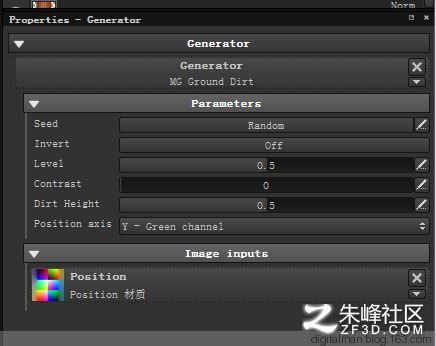

15、這個生成器借助POSITION貼圖工作的。有很多參數可以調整。

16、我用的是默認效果就不錯。看看立方體的下面，很臟吧！

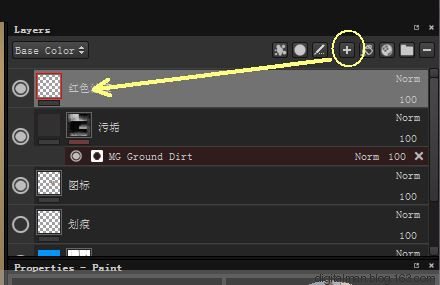

17、最后，再談?wù)凷ubstance Painter粒子筆刷，模擬一下灑落的油漆。添加一個layer層，改名字為紅色油漆。

18、設置勾選默認材質如下，四個通道全部選定，各個通道控制如下。

（你想想油漆應該是紅色的，有點高度，光滑的，并且有反射的。）

19、這次不選擇筆刷，選擇particles粒子面板。選擇Puddle  河澤

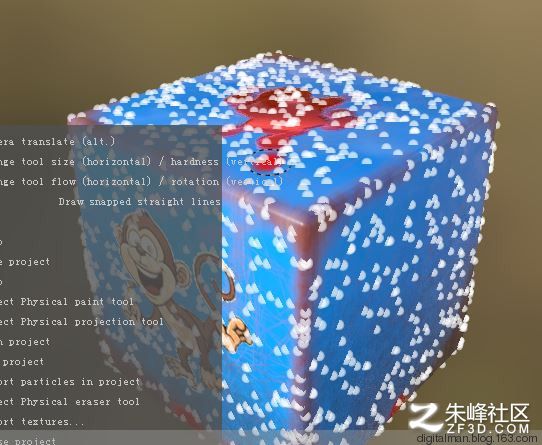

20、在上面點擊。用CTRL+左右鍵控制流量和大小。粒子流淌，同時生成了油漆。

21、油漆果然是紅色的，有厚度，有反射光滑。

 操作四 輸出

22、從軟件的官方網站可知，Substance Painter支持的游戲引擎：

Substance Painter支持的動畫軟件：

Substance Painter支持的渲染器：（可惜沒有C4D啊�。�

23、點擊菜單-FILE --導出紋理。

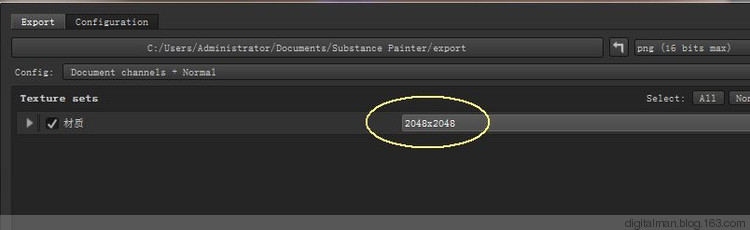

24、首先你要設置導出貼圖大小，越大越清晰，但越耗資源。

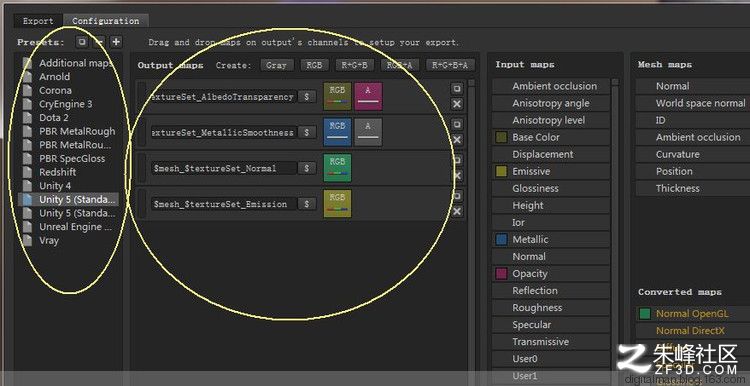

25、選擇配置，這里可以隨意定制你要輸出的貼圖，再由Substance Painter為你轉化。

我們選擇預設UNITY5 標準。在這個預設里將輸出：顏色貼圖（Albedo）、反射貼圖（Metal）、法線貼圖（Normal）、發光貼圖（Emission）

26、刪除后者發光貼圖（Emission）。

28、當出現這個窗口時，導出紋理成功。

29、打開文件夾看看，文件如下：

第三部分：測試

一、UNITY5

1、打開UNITY5軟件，建立一個3D項目。把上述文件夾復制到項目的ASSETS下：

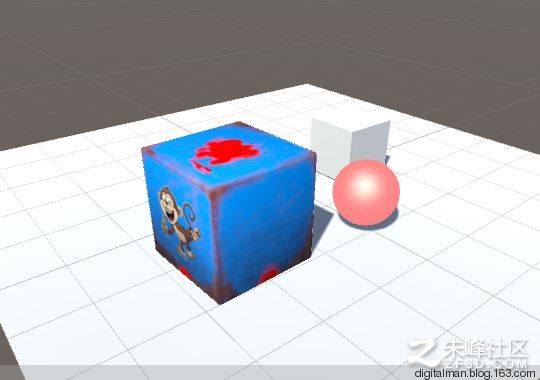

2、軟件自動識別。

3、如何建立材質，導入貼圖不詳細說了。不是重點。

二、在C4D中渲染：

1、在C4D軟件中渲染有點麻煩，因?yàn)樗�不支持PBR渲染，所以自己手動構建一個環境吧。建立一個天空，再建立一個材質，在發光通道內載入一個HDR貼圖，充當反射環境和光源。渲染用全局光渲染。

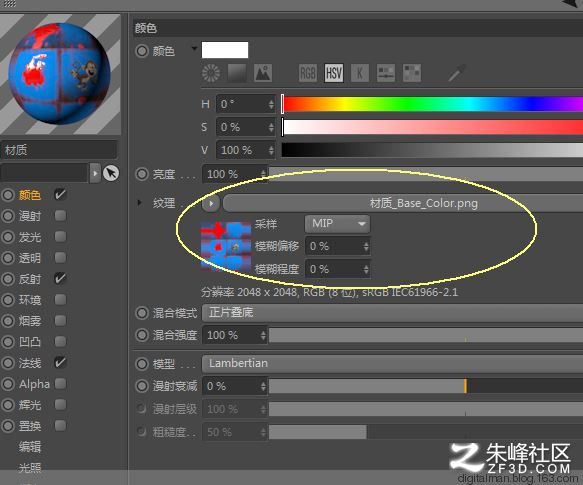

2、在建立一個材質，顏色通道載入顏色貼圖。

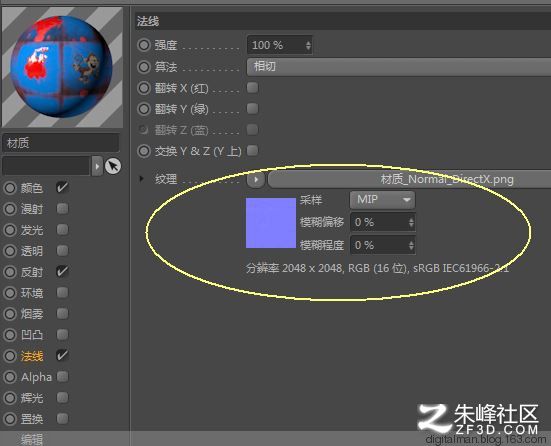

3、在法線通道載入法線貼圖。

4、在C4DR17的反射通道很麻煩，在粗糙度和反射強度的紋理子通道下，載入相應的貼圖。

（原理看我的《C4D材質和貼圖學習筆記》）

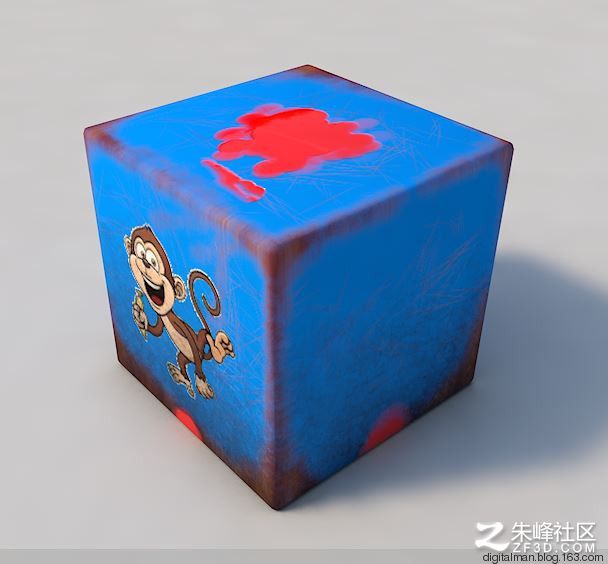

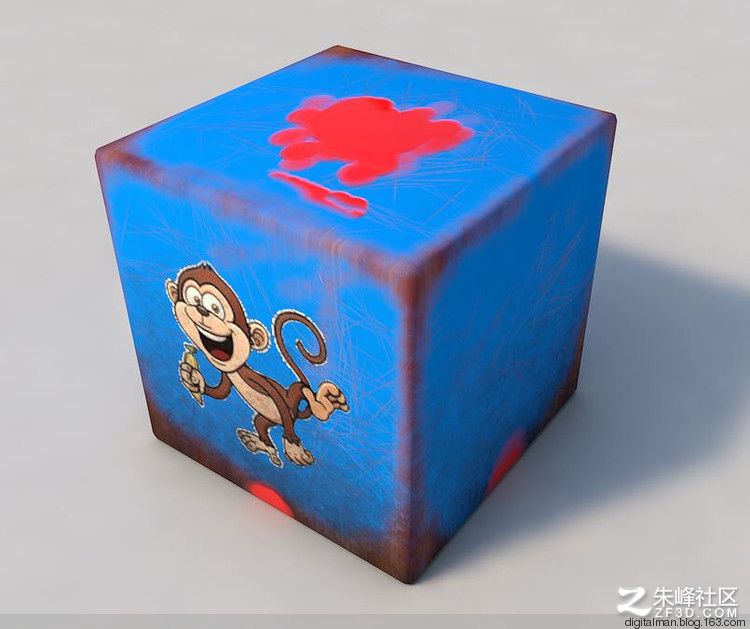

渲染如下：

近景看看：

更換一下天空的HDR貼圖為室外環境的。

更換一下天空的HDR貼圖為室內環境的。

三、Marmoset Toolbag：

1、一個次時代游戲模型制作完成之后，最好的方法就是到Toolbag中去測試。把BOXDI.OBJ拖入軟件中。

2、雙擊材質，選擇ALBEDO顏色貼圖。

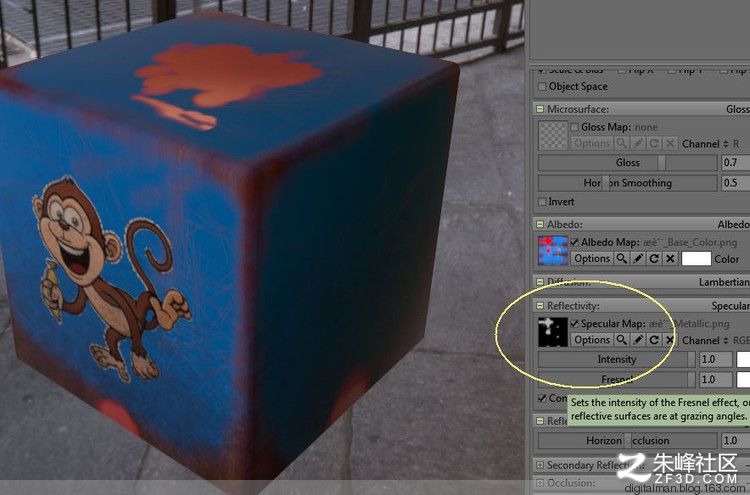

3、反射貼圖。

4、法線貼圖。

5、改變場景中的HDRI貼圖，調整亮度強度等參數。鼠標的操作方法基本與SUBSTACE PAINTER一致。

6、在更換一下環境。

1、我用一篇文章，把Substance Painter工作流程，簡單地講解一遍。個人感覺這篇錄制視頻比較合適，不知朋友們對這篇圖文能否看懂？

2、下載一個SP，按照本篇所講的做一遍，試一試，不行再來一遍。你可能就入門了。

Substance Painter真是一個不錯的三維紋理繪制軟件。如果你要商業用途，一定想著購買正版��！
