3DSMAX次世代游戲角色建模流程

    3DSMAX次世代游戲角色建模流程，教程難度高等，需要學習者具備一定的基礎，學習之后比較容易掌握游戲角色模型的制作。朋友們可以來一起分享學習了。

這次想寫次時代的角色，其實嚴格說現在已經沒有次時代了，因?yàn)槿绻�現在說次時代就是對應下一代主機了，但是還沒有下一代主機出現，現在這個也最多就是現時代了。

要解釋一下為什么我中間省去了很多步驟，因?yàn)槲艺J(rèn)為在看這篇教程的朋友應該都要具備軟件方面的基礎知識，那就可以看得明白，如果還不明白的朋友，應該去先從一些簡單的物件開始做起，一是練習對型的認識，一是為了多了解軟件的功能。還有一個目的就是不希望在看的朋友被這些步驟所捆綁，盡量可以在制作過程中積累自己的經驗，最后我們要的是那個結果，而不是過程。

我們會先從一個女性素體開始制作，素體可用來作為將來批量制作時候使用，做一個比較大眾化的人體，然后用來修改成別的樣子。

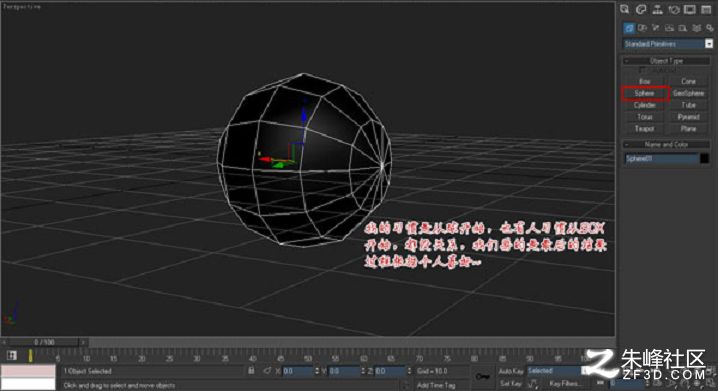

我的習慣是從球開始，也有人習慣從Box開始，都沒關系，我們要的是最后的結果過程根據個人喜好。（圖01）

圖01

刪掉一半，隨便左邊還是右邊，看個人喜好，然后加一個Symmetry，再加一個FFD，目的是調整球的形狀，讓它看起來更接近人的頭。（圖02）

圖02

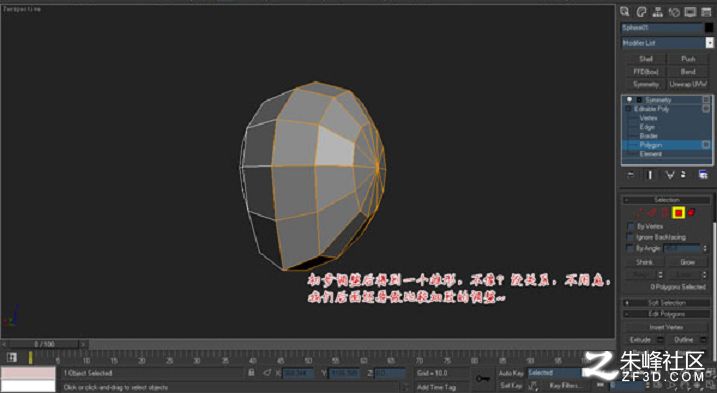

初步調整后得到一個雛形，不像？沒關系，不用著急，我們后面還要做比較細致的調整。（圖03）

圖03

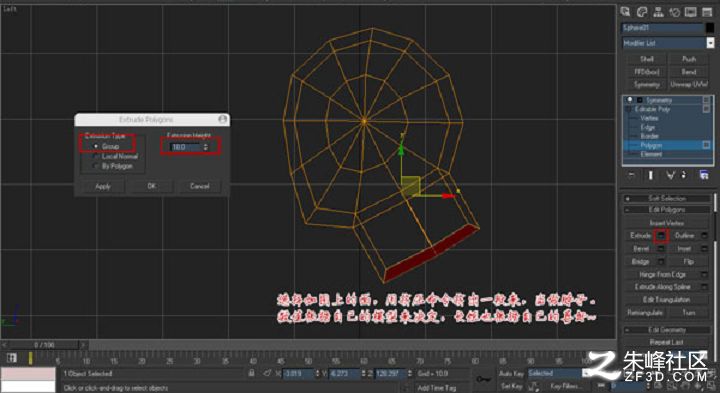

選擇如圖上的面，用擠壓命令基礎一段來，當做脖子。數值根據自己的模型來決定，長短也根據自己的喜好。（圖04）

圖04

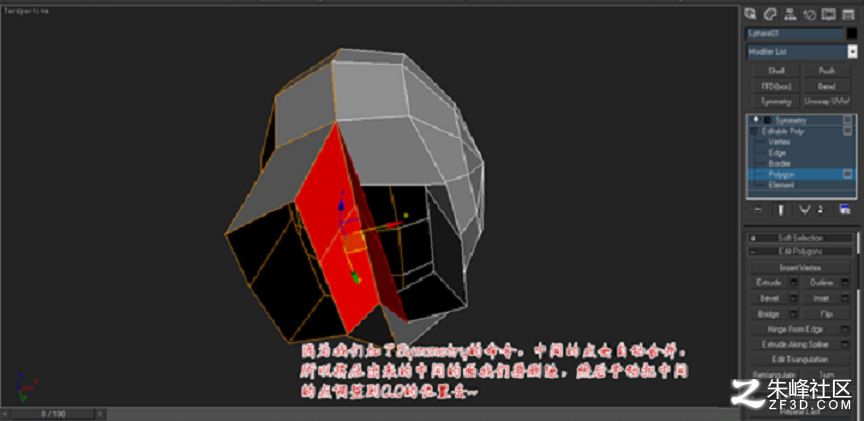

因?yàn)槲覀兗恿藄ymmetry的命令，中間的點會自動合并，所以擠壓出來的中間的面我們要?jiǎng)h除，然后手動把中間的點調整到0,0的位置去�。▓D05）

圖05

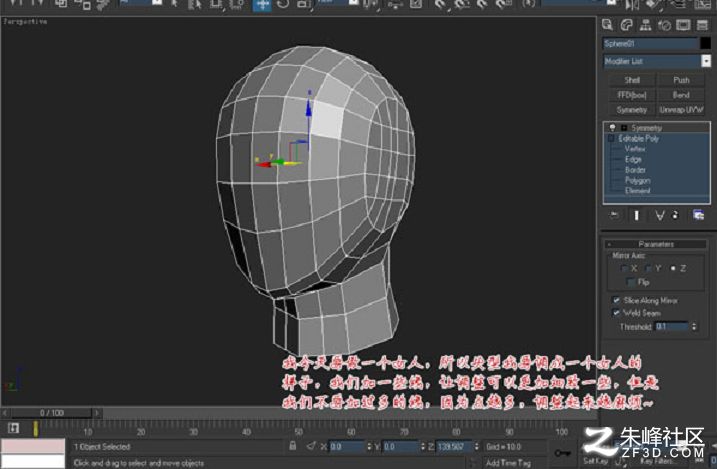

我今天要做一個女人，所以頭型我要調成一個女人的樣子，我們加一些線，讓調整可以更加細致一些，但是我們不要加過多的線，因?yàn)辄c(diǎn)越多，調整起來越麻煩。（圖06）

圖06

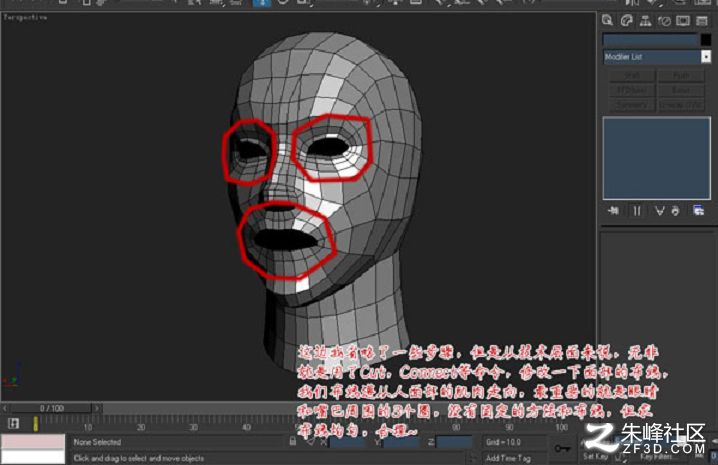

這邊省略了一些步驟，但是從技術層面來說，無非就是用了Cut，Conrect等命令，修改一下面部的布線，我們布線遵從人面部的肌肉走向，最重要的就是眼睛和嘴巴周?chē)��?個圈，沒有固定的方法和布線，但求布線均勻，合理！（圖07）

圖07

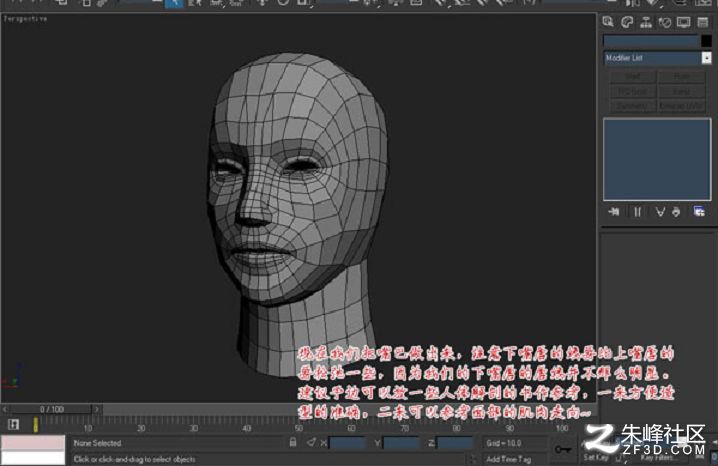

現在我們把嘴巴做出來，注意下嘴唇的線要比上嘴唇的要松弛一些，因?yàn)槲覀兊南伦齑降拇骄�(xiàn)并那么明顯。建議手邊可以放一些人體解剖的書做參考，一來方便造型的準確，二來可以參考面部的肌肉走向。（圖08）

圖08

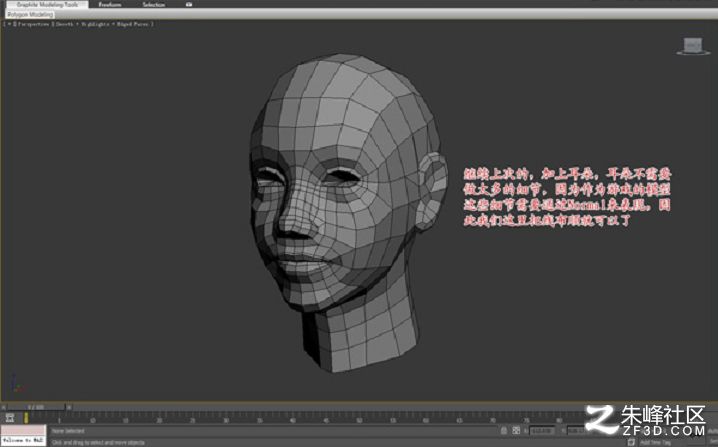

繼續上次的，加上耳朵，耳朵不需要做太多的細節，因?yàn)樽鳛橛螒虻哪Ｐ瓦@些細節需要通過Normal來表現，因此我們這里把線布順就可以了。（圖09）

圖09

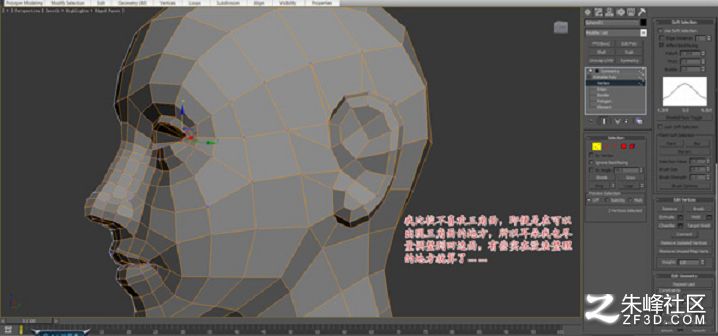

我比較不喜歡三角面，即便是在可以出現三角面的地方，所以耳朵我也盡量調整到四邊面，有些實在沒法整理的敵法就算了。（圖10）

圖10

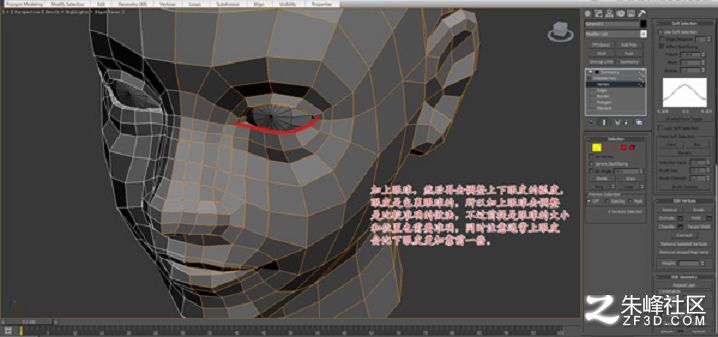

加上眼球，然后再去調整上下眼皮的弧度，眼皮是包裹眼球的，所以加上眼球去調整是比較準確的做法，不過前提是眼球的大小和位置也需要準確，同時注意通常上眼皮會比較眼皮更加靠前一些。（圖11）

圖11

眼球的角度可以參考一下，人的眼球一般不會垂直向前的，會微微向外側偏，這才造成人的視角大概是前方60度。（圖12）

圖12

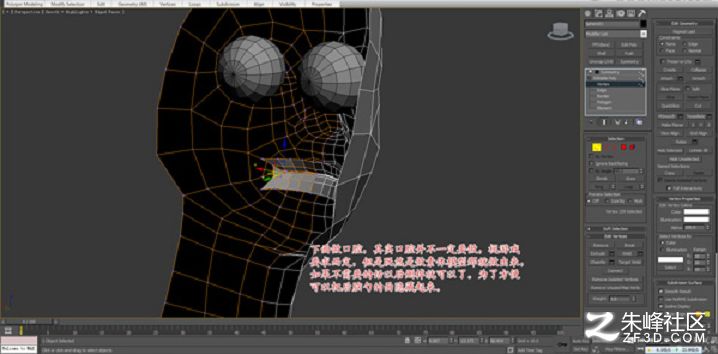

下面做口腔，其實口腔并不一定要做，視游戲要求而定，但是既然是做素體模型那就做出來，如果不需要的話以后刪掉就可以了。為了方便可以把后腦勺的面隱藏起來。（圖13）

圖13

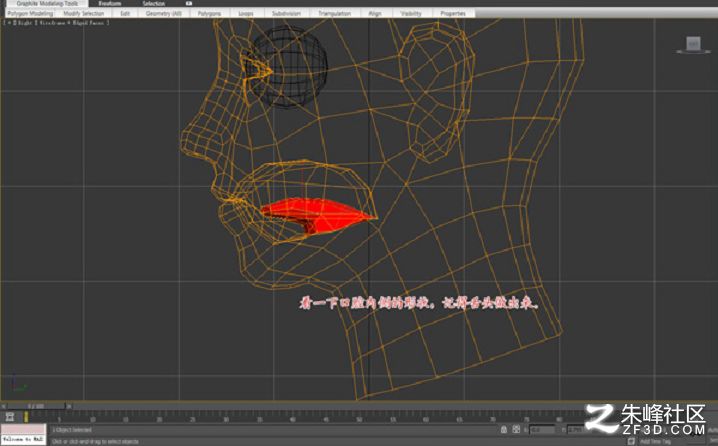

看一下口腔內側的形狀，記得舌頭做出來。（圖14）

圖14

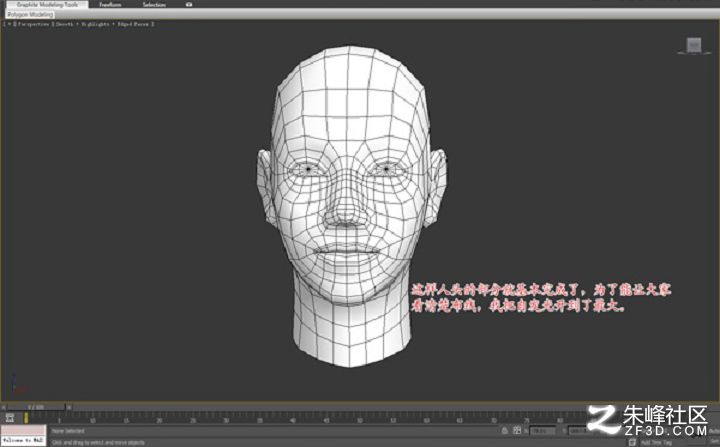

這樣人頭的部分就基本完成了，為了能讓大家看清楚布線，我把自發光開到了最大。（圖15）

圖15

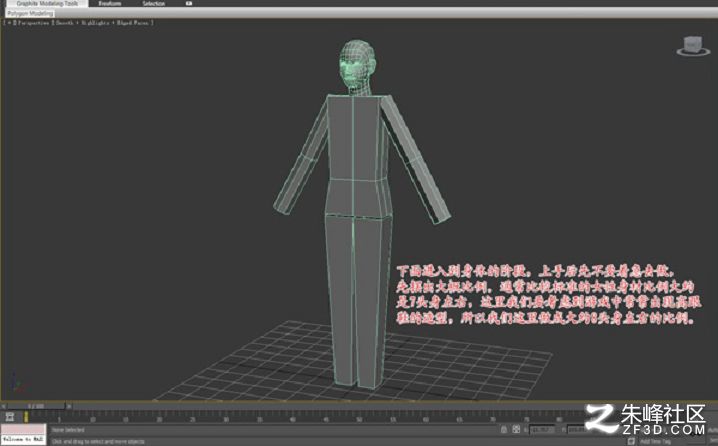

下面進入到身體的階段，上手后先不要著急去做，先擺出大概比例。通常比較標準的女性身材比例大約是7頭身左右，這里我們要考慮到游戲中常常出現高跟鞋的造型，所以我們這里做成大約8頭身左右的比例。（圖16）

圖16

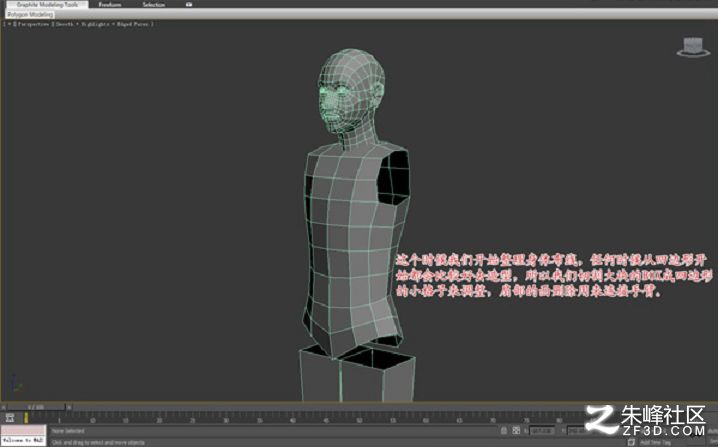

這個時候我們開始整理身體的布線，任何時候從四邊形開始都會比較好去造型，所以我們切割大塊的Box成四邊形的小格子來調整，肩部的面刪除用來連接手臂。（圖17）

圖17

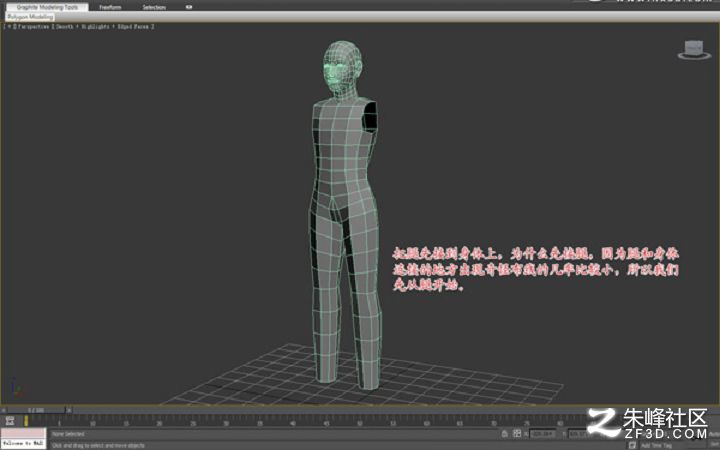

把腿先接到身體上，為什么先接退，因?yàn)橥群蜕眢w連接的地方出現奇怪布線的幾率比較小，所以我們先從腿開始。（圖18）

圖18

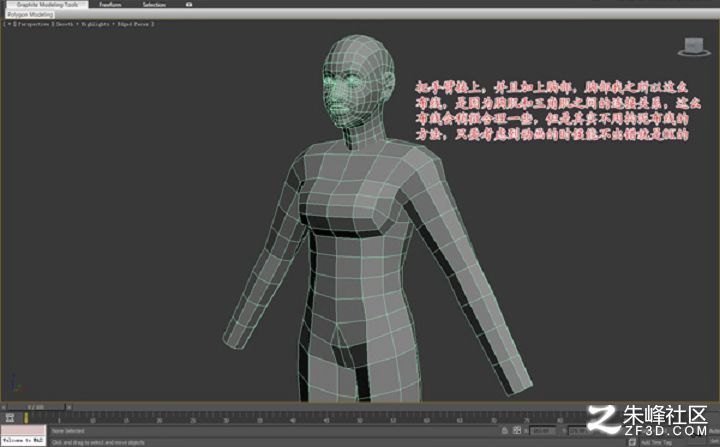

把手臂接上，并且加上胸部，胸部我之所以這么布線，是因?yàn)樾丶『腿�角肌之間的連接關系，這么布線會稍微合理一些，但是其實不用拘泥布線的方法，只要考慮到動畫的時候能不出錯就OK的�。▓D19）

圖19

現在連接頭部，頸部的點比身體的多，因此我們合并一些點來配合身體，因?yàn)楹竺嫔眢w可能還會要添加一些線，所以這個連接是暫時的。（圖20）

圖20

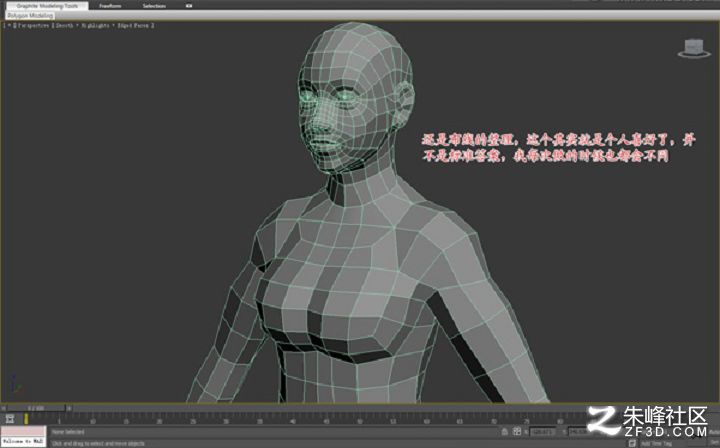

還是布線的整理，這個請示就是個人喜好了，并不是標準答案，我每次做的時候也都會不同。（圖21）

圖21

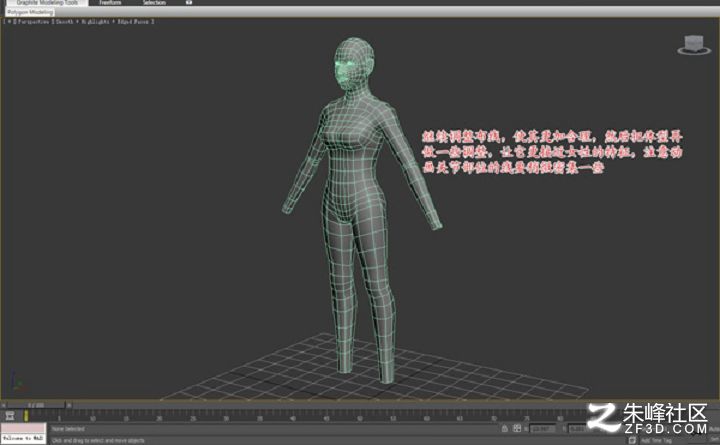

繼續調整布線，使其更加合理，然后把體型再做一些調整，讓它更接近女性的特征，注意動畫關節部位的線要稍微密集一些。（圖22）

圖22

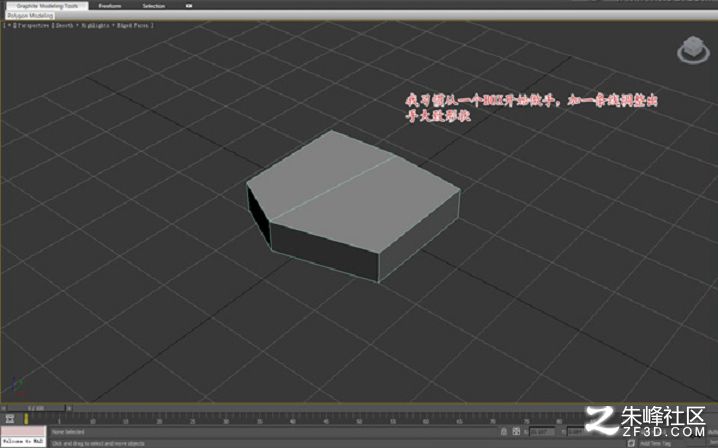

我習慣從一個Box開始做手，加一條線調整出手的大致形狀。（圖23）

圖23

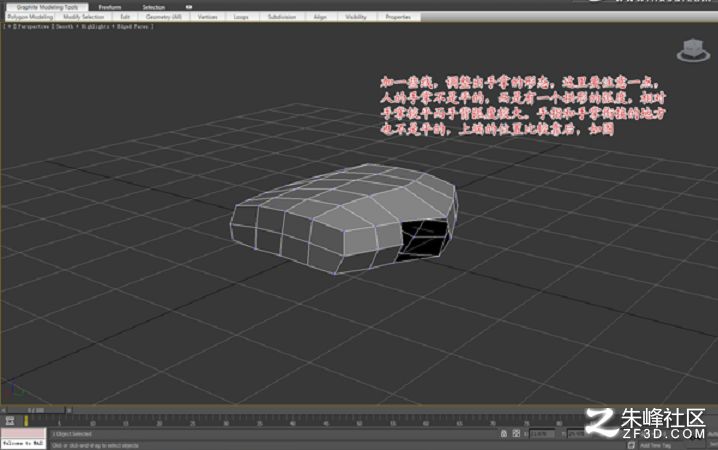

加一些線，調整出手掌的形態，這里要注意一點，人的手掌不是平的，而是有一個拱形的弧度，相對手掌較平而手背弧度較大。手指和手掌銜接的地方也不是平的，上端的位置比較靠后，如圖。（圖24）

圖24

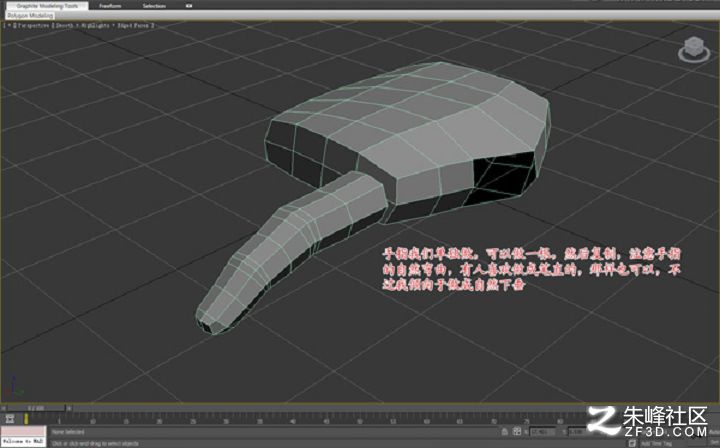

手指我們單獨做，可以做一根，然后復制，注意手腳的自然彎曲，有人喜歡做成筆直的，那樣也可以，不過我傾向于做成自然下垂。（圖25）

圖25

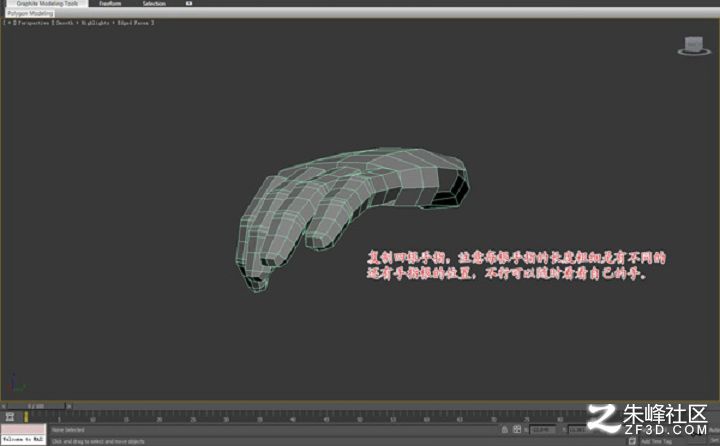

復制四根手指，注意每根手指的長度粗細是有不同的還有手指根的位置，不行可以隨時看看自己的手。（圖26）

圖26

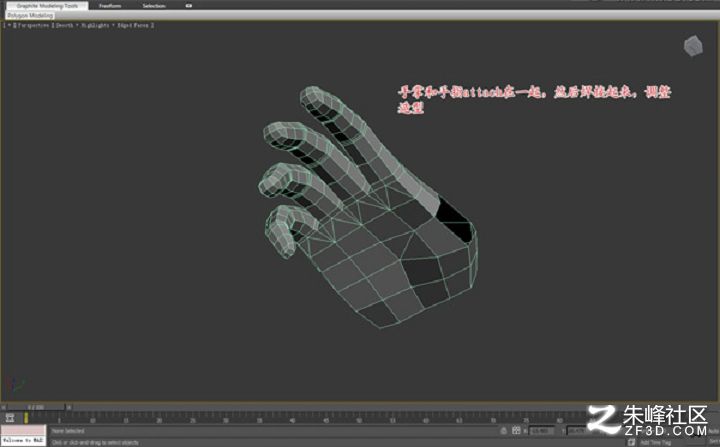

手掌和手指attach在一起，然后焊接起來，調整造型。（圖27）

圖27

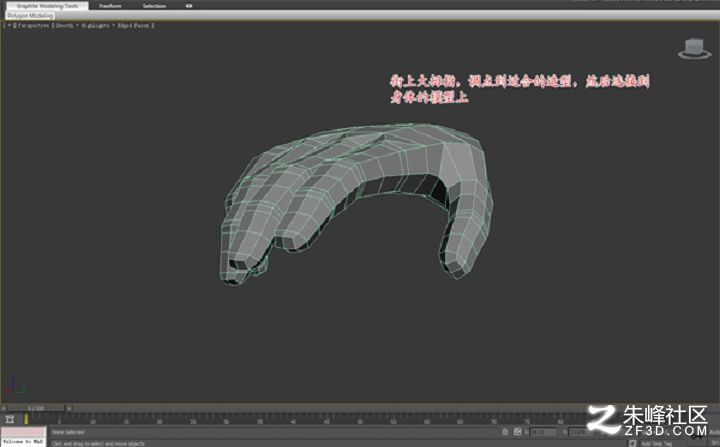

接上大拇指，調點到適合的造型，然后連接到身體的模型上。（圖28）

圖28

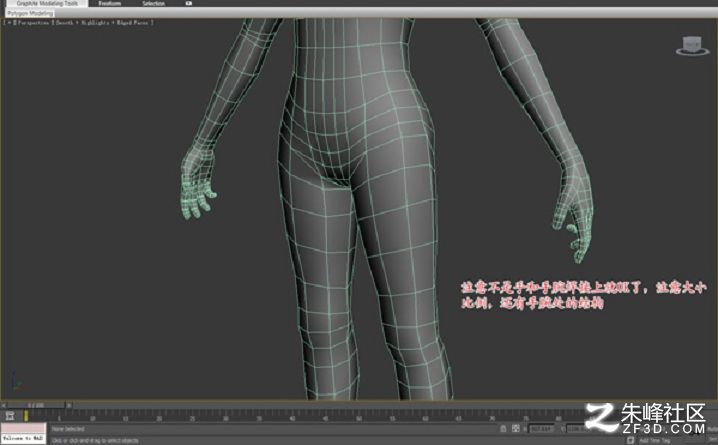

注意不是手合手外焊接上就OK了，注意大小比例，還有手腕處的結構。（圖29）

圖29

本案例教程到此。喜歡學習次世代建模的朋友可以加學習群：398485800 分享各類教程學習和軟件下載。
