CAD制作立體的文字效果

CAD制作立體的文字效果

在做做三維文字時，你的CAD須安裝Express 工具！

安裝 AutoCAD Express Tools 的步驟

          將 AutoCAD CD 插入計算機的 CD-ROM 驅動器。
在 AutoCAD CD 瀏覽器中，單擊“安裝”選項卡。 在“安裝”選項卡上的步驟 5“安裝補充工具”下，單擊“AutoCAD Express Tools Volumes 1-9”。 單擊“安裝”，然后按照屏幕上的說明操作。
按裝界面如圖！

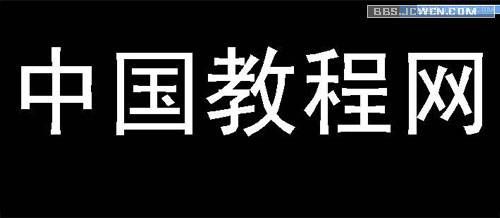

用MT命令創建多行文字！
文字大小樣式可自定！



按確認，回到操作窗口！
在命令行輸入分解文字命令txtexp回車，選擇文字回車！

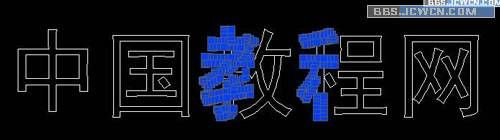

現在我們看見每個字中間都有些不規則線！我們把它剪掉（TR）。
最后效果如圖



然后把字生成面域（REG）或多段線（PEDIT）！
我用的是編輯成多段線，輸入命令PEDIT，選擇M（多條），框選文字回車，選擇J（合并），回車！

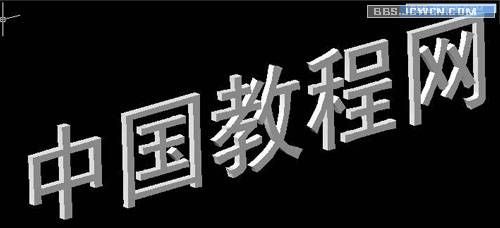

編完后，輸入EXT拉伸命令，對文字實行拉伸！



然后運用差積SU運算，選擇主體回車再選擇須差去的回車。把文字中間的實體減去！






最后，加材質渲染！
視圖/渲染/材質
從材質庫中選擇你喜歡的材質后，點附著，選擇文字！
確定材質后，視圖/渲染/渲染  選擇照片級光線跟蹤渲染！~
