CAD5種制作起伏感覺的實力講解

簡介：本例介紹使用AutoCAD凹凸貼圖的五種方法，文中詳細講解了純色的凹凸貼圖、有色的凹凸貼圖、保持原有圖像色澤的凹凸貼圖、有背景色的凹凸貼圖、不同面的凹凸貼圖以及六個渲染實例的制作，希望能給朋友們帶來幫助～～


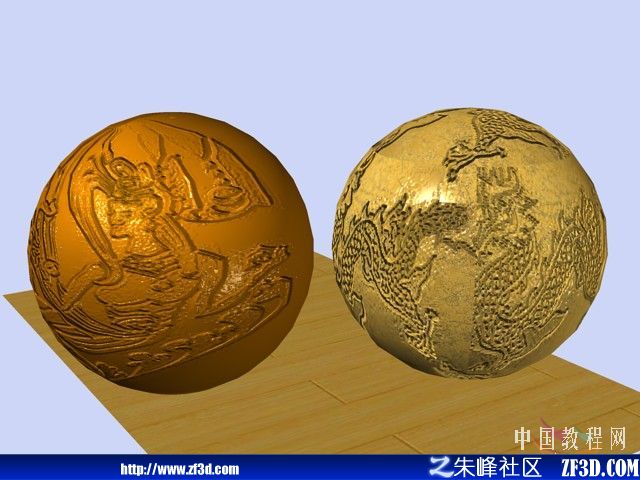

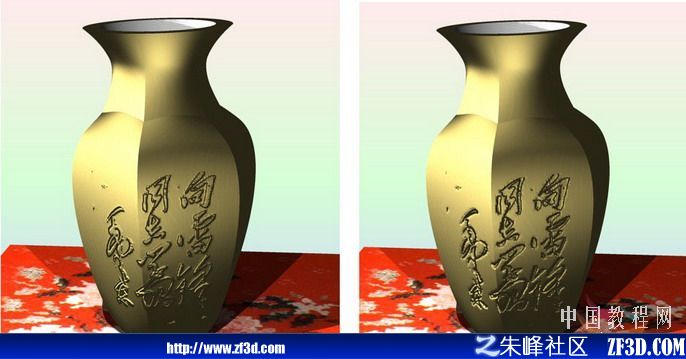

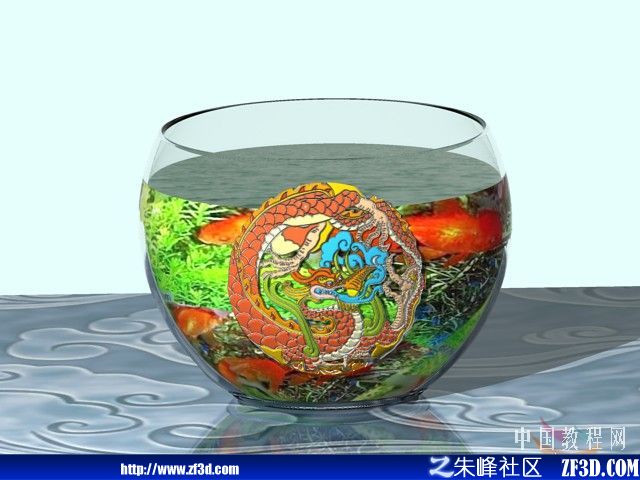

4、有背景色的凹凸貼圖
這就是說凹凸圖既要附著顏色又要使模型上的顏色與底色有所區別的浮雕效果。

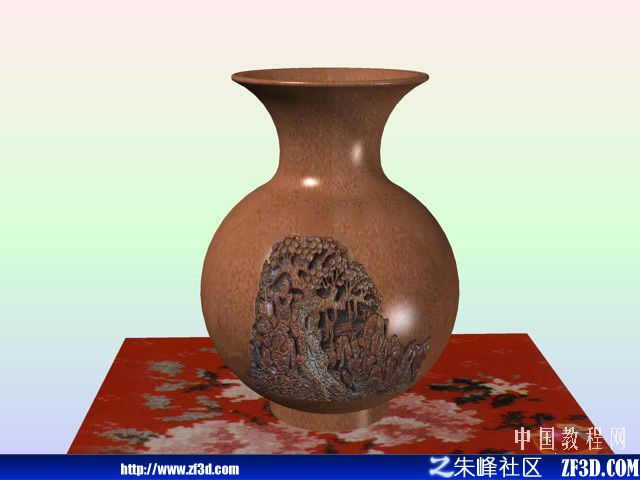

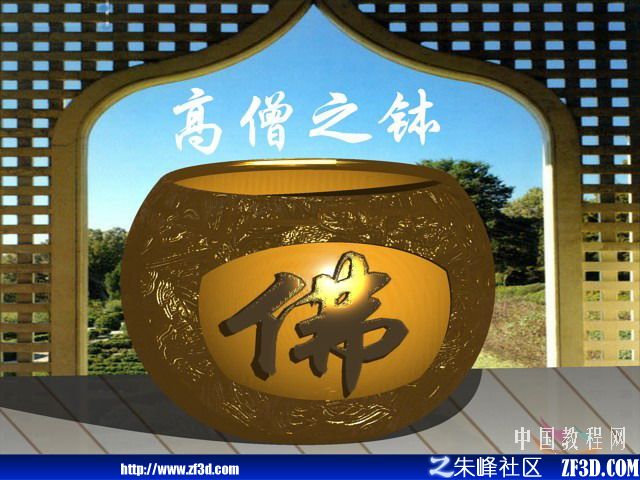

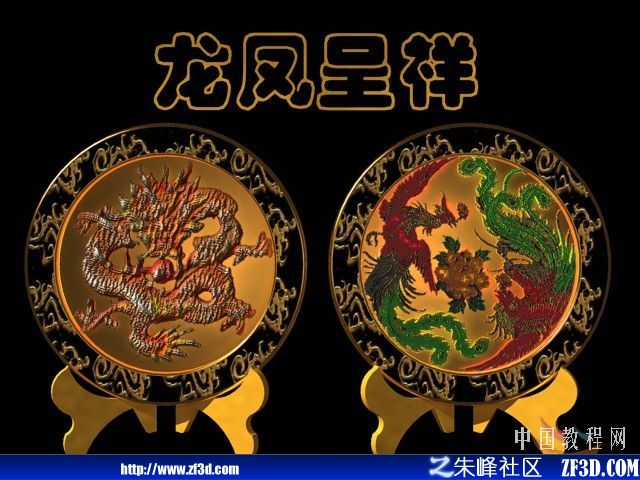

作法：除按上述“有背景色的凹凸貼圖”操作之外，還要在“透明度”中選擇“不透明”圖像。不同點是：在“查找文件(I)”前，不要再點擊“凹凸貼圖“按鈕，而是在”文件名(L)”框中瀏覽和選擇你要的彩色材質，其余的“調整坐標→點擊‘按對象放縮’按鈕→確定”等材質也要再執行。這樣的貼圖就會隨之改變顏色。如下是在不規則的平、曲面實體上凹凸貼圖，圖左側的佛像為發光的黃金，這與底色就不同。而正面的觀音像，乃是附給的黃金色，其圖像與底色是一一致。而頂上的圓圖案是黃金色，底色是選擇的紫銅色，這就又有區分了，也就是說既能區分色澤又美觀大方。



5、不同面的凹凸貼圖
要在不同的面上貼不同的浮雕圖，這就要使用不同面貼圖功能了，而凹凸貼圖的材質，又需要包含有材質文件、凹凸貼圖文件相配套。同時，還要注意對凹凸貼圖、材質貼圖，都要調整圖位為“按對象放縮”，否則渲染圖不成其圖像。
不同面貼圖的方法，以CAD2006及其以前的版本為例。
首先，需要先對那個面用“著色面”功能改變顏色，使它與其它面不同色。方法：在模型的有關面上，分別執行“修改→實體編輯→著色面→選擇實體對象→刪除不改變色的面→附顏色號（如1—紅色，2—黃色，3—青色.…等等）→確定。”功能，就改變了著色面的顏色了。
其次，用鼠標壓上已經新建的材質名上，擊“隨ACI (B)”按鈕，在彈出的“根據AutoCAD顏色索引附著”卡中，將新建的材質名附給指定的顏色號（如1—紅色附給材質1，2—黃色附給材質2，3—青色附給材質3.…等等）并按“確定”鍵，這就使顏色號與材質號建立起了關聯關系。執行渲染命令時就能各到其位了。
而2007版本，對這種不同面貼圖就簡單了，按住“Ctrl”鍵，選擇需要的面就可分別附給材質了。
二、不同面凹凸貼圖的實例

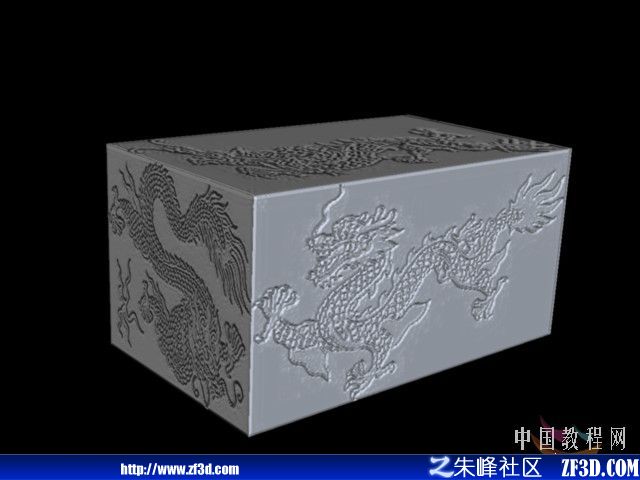

實例1、在立方體上的不同面凹凸貼圖
下圖是在一個立方體上，分別給三個面，附三種不同色、不同圖像的凹凸貼圖渲染的。其作法：
第一，按“有色的凹凸貼圖”的方法，分別新建材質1（赤紅色與佛像圖）、材質2（青銅與飛天圖）、材質3（黃金色與龍圖），也就是說新建材質均應包含有材質文件與凹凸貼圖文件，并調整圖位為“按對象放縮”。
第二，按“不同面貼圖的方法”的第一項，分別在三個面上著色為紅（1號色）、黃（2號色）、青色（3號色）。
第三，按“不同面貼圖的方法”的第二項，擊“隨ACI (B)”按鈕將材質1附給紅色，材質2附給黃色，材質3附給青色，確定后，執行渲染就得到了如下在不同面作的凹凸貼圖的效果圖了。



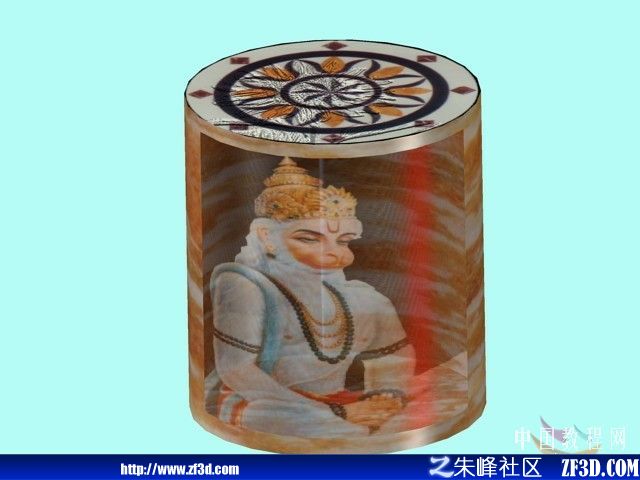

實例2：在圓柱體上不同面的滿鋪凹凸貼圖
方法與立方體的不同面略有不同，就是選“著色面”時只能選到頂、底及柱面三個面，一般只能用到兩個面（頂面及柱面），而柱面是很難調整到適合位置的。

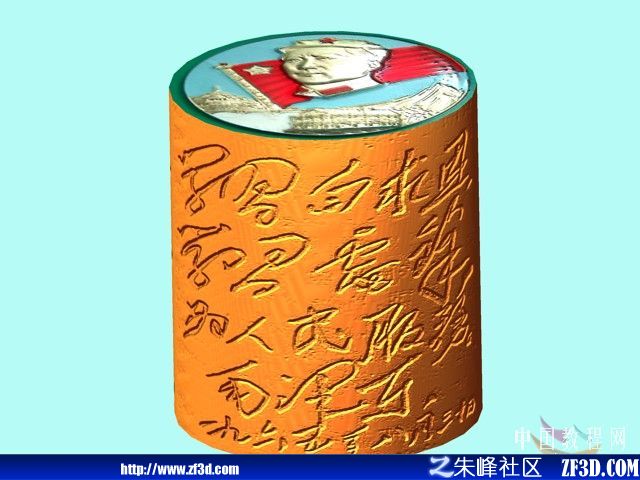

當圖像滿鋪柱面時，如下圖在頂面作毛主席像章的凹凸貼圖，柱面作毛主席手跡的凹凸貼圖。頂面貼圖的方法與立方體上的不同面貼圖相同，而柱面的新建材質和附給柱面的就不能單純了，因?yàn)楦浇o柱面的材質可能是重疊的，要滿鋪柱面就得用CAD的“貼圖”功能，調整圖位。方法：可照我上次撰寫的《渲染教程之一-在圓柱上貼圖的八種方法》中的第二種，即：當“新建材質”后，擊“渲染/貼圖“按鈕，在彈出的“貼圖”卡上點擊“柱坐標”及其“調整坐標”按鈕，在彈出的“調整柱坐標“卡上，擊”調整圖位“按鈕，取適合的“比例”值，予以調整至適合的位置。渲染后的效果如下圖所示。
