今天為大家?guī)�點新奇的東西，利用CAD也能制作出如此精致的小豬哈哈。見怪不怪了還是閑話少說上貨啦！

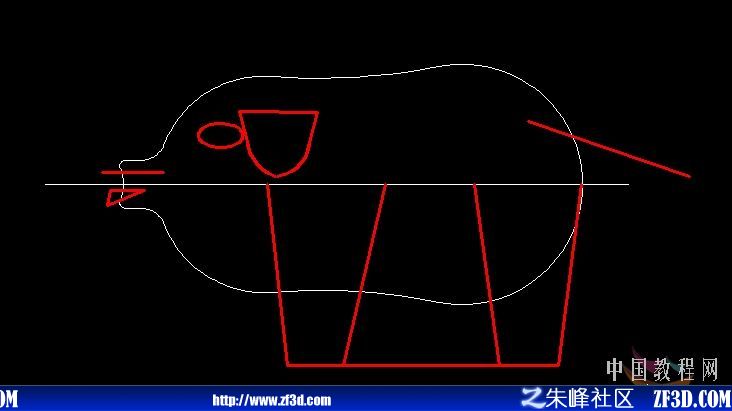

先畫如圖線架



把其它線條放到另一個圖層，然后關閉，把剩下的線條剪切，然后轉換成面域



畫如圖線條和圓



然后剪切，結果如圖



如圖在嘴畫弧線

接下來倒角



然后如圖嘴巴的大小和位置，鼻子的位置，耳朵的大小形狀和位置，尾巴的位置，腳的位置及大小，眼睛的大小和位置



然后把面域旋轉成實體，如圖

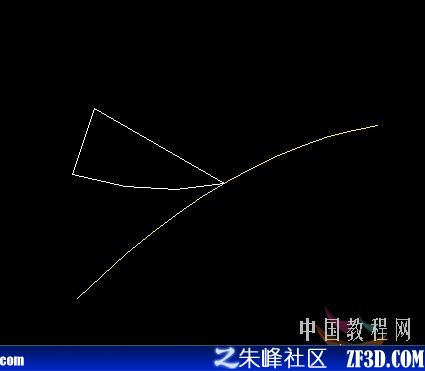

把豬身的圖層關閉，把嘴巴拿出來，如圖,白色那塊就是，然后轉換成面域，再畫如圖那條黃色圓弧，畫直線也可以，圓弧往上色也可以，只是出來后豬的表情不同而已

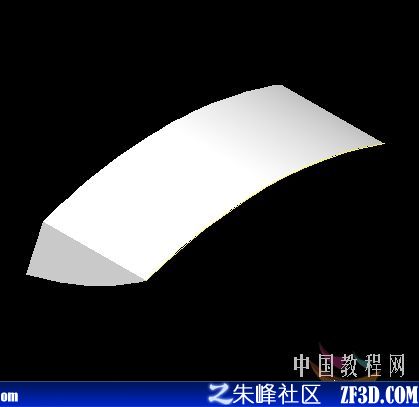

把面域移到黃色圓弧的一端，然后拉伸成為實體

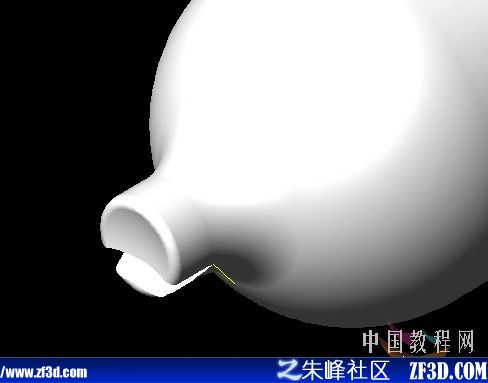

用實體差集，豬身減去豬嘴結果如圖

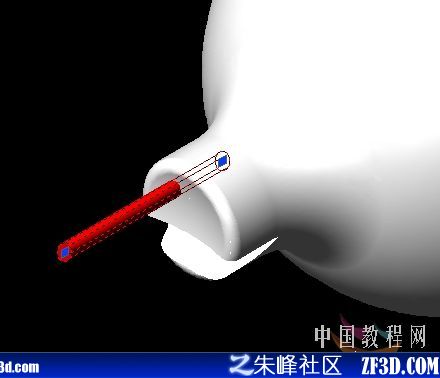

如圖在嘴中間畫個隨圓，然后拉伸實體

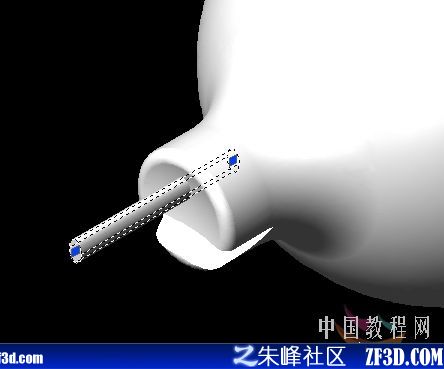

旋轉一定度，然后往一側移動，如圖



把隨圓柱往另一側鏡象一個，然后差集，如圖



把其它圖層關閉，把眼睛拿出來，放到另一個圖層里，然后進行剪切，轉換成面域

把面域旋轉成實體，然后用移動工具把它移到合適的位置，如圖



注意：在眼睛中間畫條直線，一頭的端點或中點在隨圓的中心，以便下來方便捕捉



把眼睛在原位置自制一個，然后在原中心放大1.2倍，如圖
