CAXA電子圖板的一個實例的使用方法介紹

首先看看我用到的幾個軟件，你有嗎？CAXA制造工程師2004或2006、CAXA電子圖板2005或2007、CAD2004 或其他版本。作為設計人員這幾個可不能少哦，要沒有的話趕快去下載吧。

4、在CAXA制造工程師2004里畫好軸承座，如圖：

5.注意保存的格式如下圖，就保存在桌面吧。

6、啟動CAXA電子圖板2007，如圖，找到對應的工具欄，準備下一步。

　　7、注意選擇導入實體文件的類型，注意了，選擇如下圖：

EBrCAD/3D/Photoshop教程、資源網
8、點“確定”后，找到剛剛保存在桌面的 .mxe 文件，選擇打開。
9、會看見對話框，注意“選項”里參數的設定。

　　
　　 10、設定好以后，選擇我們要輸出的視圖，這里我選主視圖、左視圖、俯視圖和軸測圖。

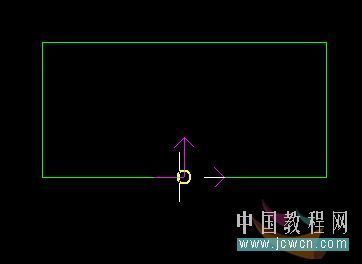

　　11、在屏幕上指定主視圖的位置

俯視圖的位置

左視圖的位置

　　和軸測圖的位置

　　12、完成后見下圖所示

　　13、下一步我們可以在這里進行標注、添加文字等的編輯了，如覺得這里不好用，我們可以全選剛剛輸出的所有視圖，右鍵如圖所示

　　14、現在我們選擇好dwg格式的文件的保存位置并命好名，保存即可。

　　

　　15、打開保存好的 dwg軸承座,即可，看看下圖，到此已經完成，在CAD里，你想怎么處理都可以了。

　　16、在CAXA電子圖板2007里畫剖視圖也非常的簡單，先畫好中心線如圖：

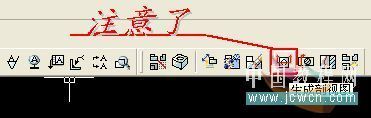

　　17、找到對應的工具條如圖所示，點擊一下。

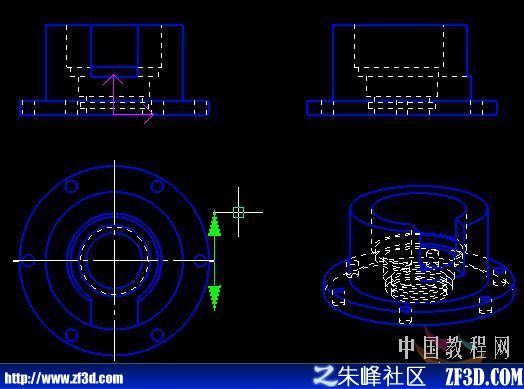

　　18、指出剖切面所在的線，選擇剖切方向如圖：

　　19、給出剖切符號的位置，即A、A所在的位置，右鍵確定。

　　20、在是否生成剖視圖中，再點確定。

　　21、指出剖視圖在存放位置及旋轉角度（默認）。

　　22、確定后如圖所示。
