在下面的教程中我們主要為大家介紹AutoCAD茶壺局部貼圖的技巧，教程主要講解如何為三維作品貼圖，希望能給朋友們帶來幫助～～
本文由中國教程網 望川 原創，轉載請保留此信息！

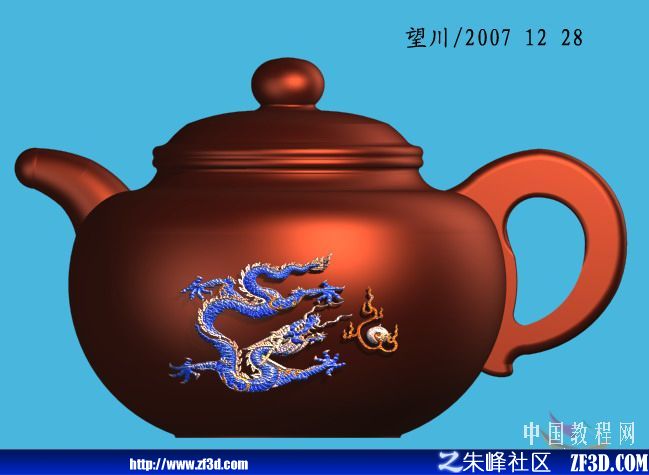

1、看一下草渲的效果

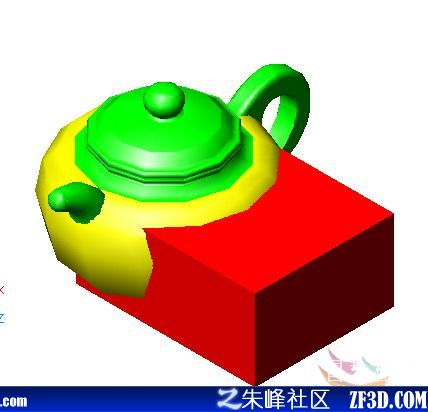

2、在茶壺要貼圖的位置做一長方體作為壓印對象(因?yàn)閴厥菆A形體沒有平面,所以要用實體對象來壓印,在平面上壓印就可以使用二維圖形了)如圖所示

3、選擇壓印命令,先選擇壺體,在選擇壓印對象,命令行輸入y將壓印對象刪除。用復制面命令將新出現在壺體上的面向前復制0.01（這只是參數，數量自定）如圖。接下來就可以附以材質了，首先給整個壺體做材質。
新建材質方法：http://www.jcwcn.com/article/2008/0930/autocad_31125.html

4、主要介紹一下給復制出來的面左透明材質的方法。首先新建材質，起個材質名，在顏色單選項上個它一副貼圖，參數如下圖
其他選項略過，主要是在透明度選項里，值設置為1，完全透明。參數如圖，記住調整為圖要設置一樣和顏色貼圖，以及凹凸貼圖


這樣設置好燈光渲染后就可以了
簡介：本文介紹AutoCAD茶壺局部貼圖的技巧，教程主要講解如何為三維作品貼圖，希望能給朋友們帶來幫助～～
5、順便說一下調整貼圖的大小的方式，選擇視圖菜單/渲染/貼圖。選擇貼圖的面。如下圖



調整貼圖大小主要是最后一張圖上比例欄，自己動手試一下就知道了。 ,
