Vray高級合成技術的全方位講解

Vray高級合成技術的全方位講解

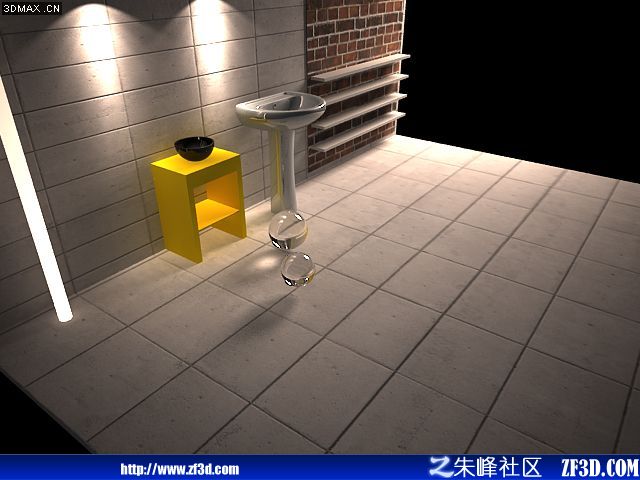

首先我以下圖為例,我只是簡單的做了一個場景,這個場景有各種特性,如反折射,有光域網,有面光,自發光等, 讓我們來看看如何分層渲染它的每個部分并合成還原:

此主題相關圖片如下：test copy.jpg

要做到精細的分層渲染并且將來能夠完美的還原,我們通常需要分層渲染如下元素,我稱之為RenderPASS:

Pass1: Vray_DiffuseFilter 所有材質的固有色 即材質的diffuse color, 如果有貼圖即為貼圖本身顏色

Pass2:Vray_RawGlobalillumination 簡稱RawGI 間接照明的灰度版計算結果

Pass3:Vray_RawLighting 直接照明的灰度版計算結果

Pass4:Vray_RawReflection 反射的灰度版

Pass5:Vray_RawRefraction 折射的灰度版

Pass6:Vray_ReflectionFilter 反射固有色 即材質中reflection color的顏色

Pass7:Vray_RefractionFilter 折射固有色 即材質中refraction color的顏色

Pass8:Vray_RawShadow 陰影灰度版 該通道渲出的灰度部分為陰影區域 注意不是alpha部分

Pass9:Vray_Selfillumination 自發光結果

呵呵,分的層很多,但大家不用怕,也不用覺得麻煩,因?yàn)檫@些分層PASS可以很容易在你的Render設置面板的RenderElement子頁中,選擇Add element...加入,而且,如果你在渲染設置時設定了渲染輸出的文件位置,那么這些分層PASS也會自動命名并保存在成圖同一個文件夾中,不會給你的渲染速度和保存帶來任何不便.

但是,請大家千萬注意了, 上述這些PASS如果要正確無誤的渲染出來,有以下兩個必備條件:

1.所有物體材質均為Vray材質

2.渲染的色彩映射模式,即ColorMapping面板中的曝光方式,只能是linear線性方式,而且其參數不可改變!

只有滿足這兩個條件, 才有可能渲出百分百正確的PASS,但你這時可能會說,我用多了指數或HSV指數曝光了,怎么辦,沒關系,你可以用VR camera的F-Stop或快門速度,亦或ISO感光度來控制曝光,這個不會影響PASS的合成

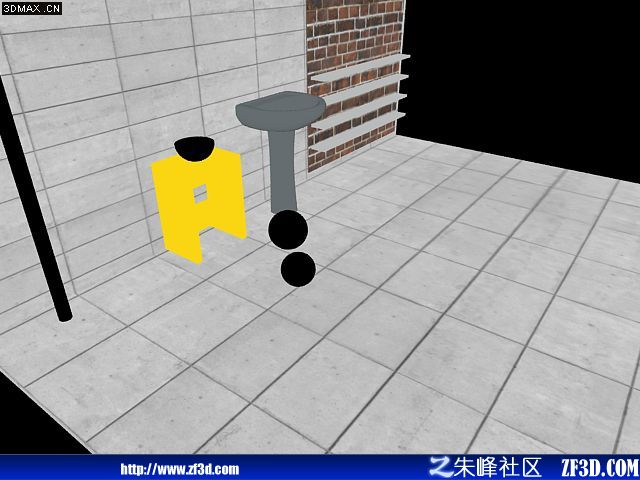

以下是我渲出的各個通道PASS:

此主題相關圖片如下：test_vraydiffusefilter copy.jpg

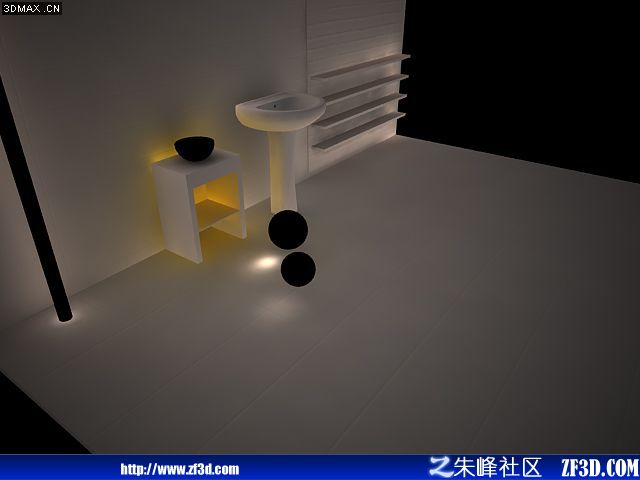

RawGI:

此主題相關圖片如下：test_vrayrawglobalillumination copy.jpg

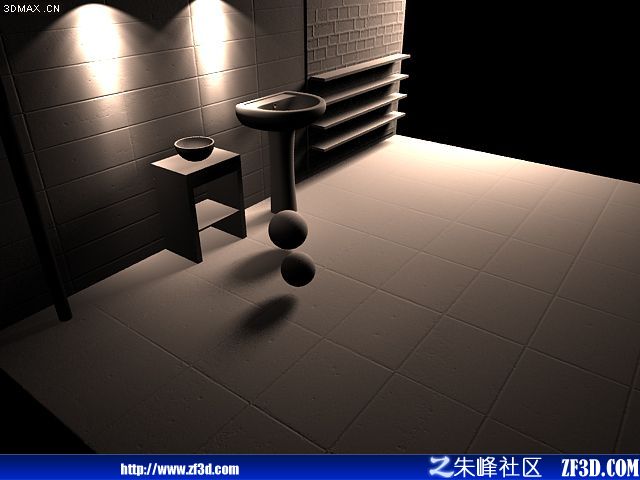

RawLighting:

此主題相關圖片如下：test_vrayrawlighting copy.jpg

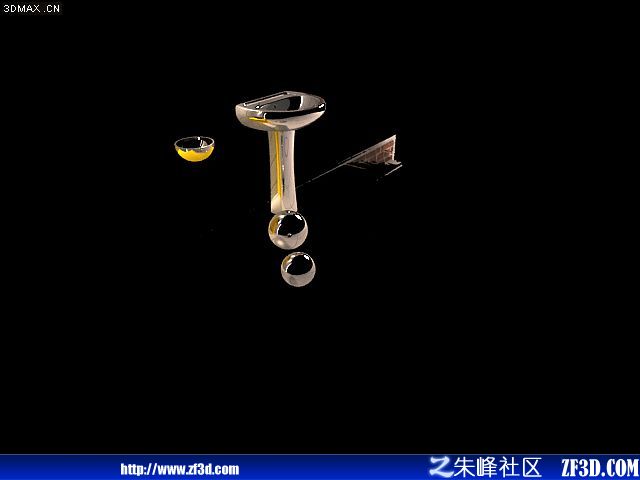

RawReflection:

此主題相關圖片如下：test_vrayrawreflection copy.jpg

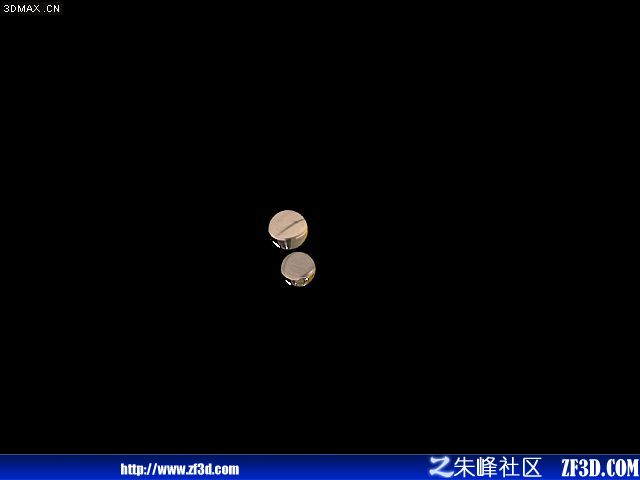

RawRefraction:

此主題相關圖片如下：test_vrayrawrefraction copy.jpg

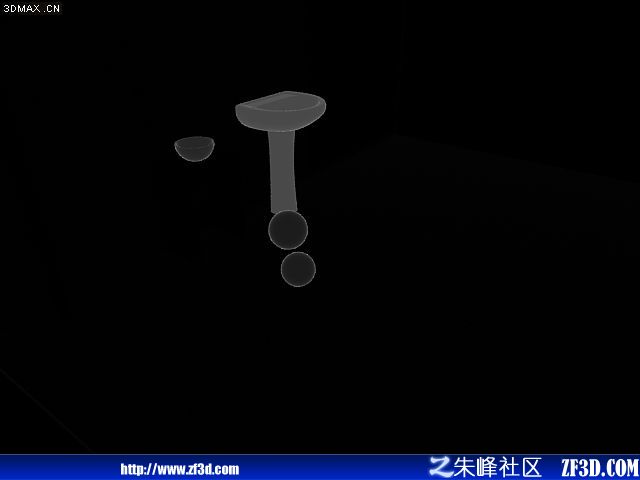

此主題相關圖片如下：test_vrayreflectionfilter copy.jpg

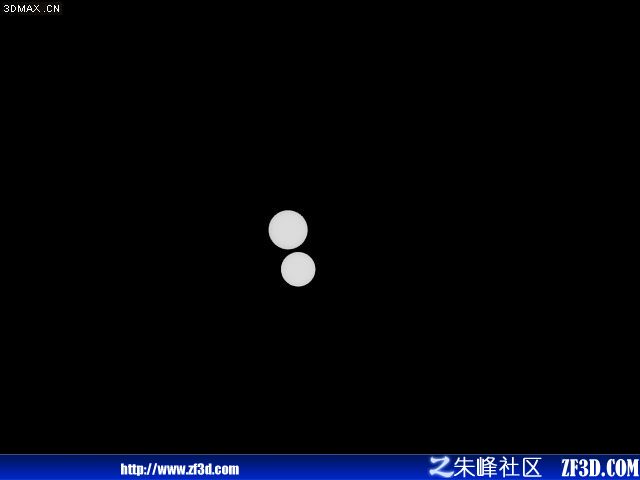

Refraction_Filter:

此主題相關圖片如下：test_vrayrefractionfilter copy.jpg

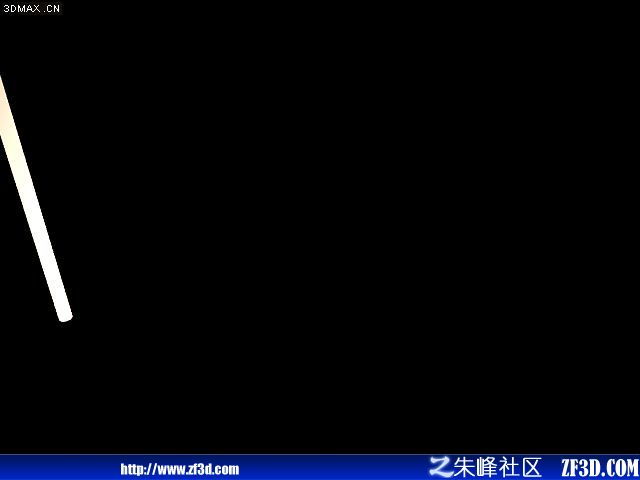

SelfIllumination自發光:

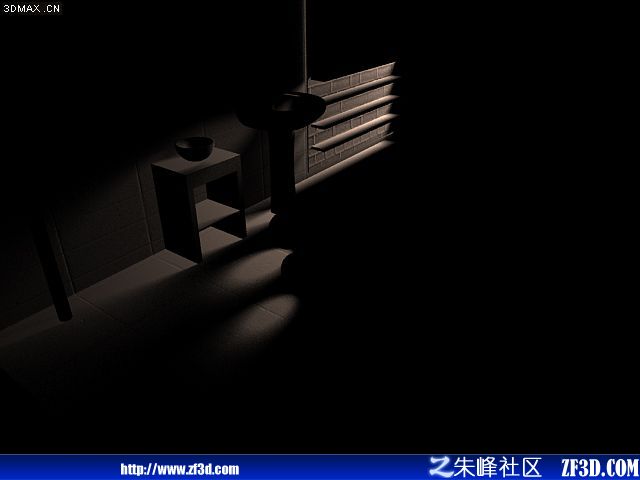

RawShadow 陰影部分

此主題相關圖片如下：test_vrayrawshadow copy.jpg

OK,所有的9個必備PASS都有了, 大家可以仔細觀察一下,接下來,你必須把這9個PASS通過某種方法還原成原圖,不然就沒有意義,

如何還原呢?

公式如下:

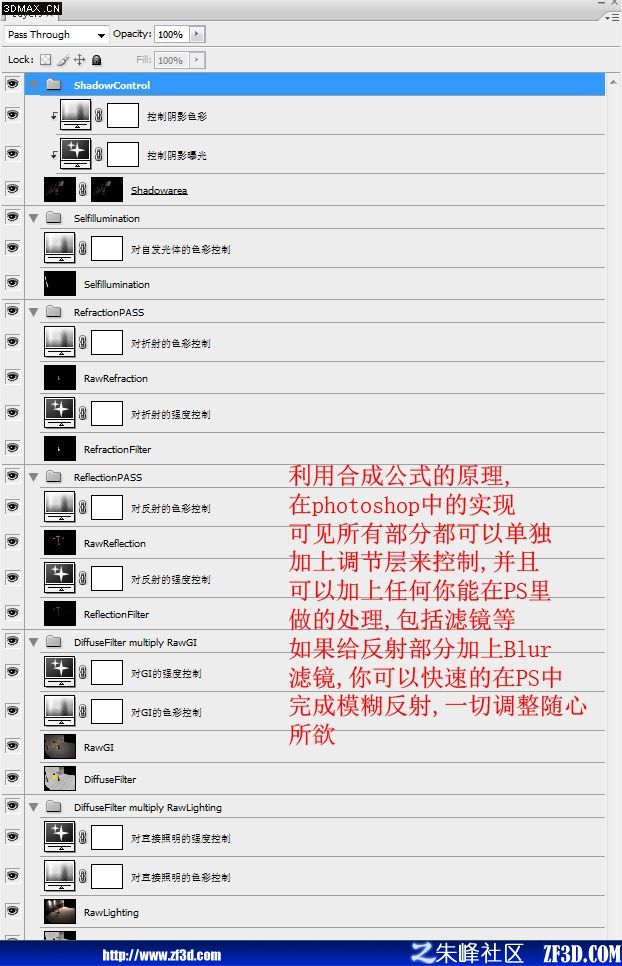

上圖是我在DF中合成的節點圖: 很多做效果圖的朋友可以更關心photoshop中如何做,沒關系,現在就上圖:
