曲線編輯器

在創建各類游戲資源時，您會發現在許多情況下需要將一些屬性或參數實行動畫化效果，或者使其隨時間的遷移發生改變。在這種情況下，這種變化會內在地圖化成一條曲線，圖中的橫坐標為時間，縱坐標為屬性值。

圖——曲線示意圖。

在UnrealEd中，曲線在曲線編輯器中是可見和可操作的。界面中出現曲線編輯器的地方有兩處，它們是Cascade粒子編輯器和Matinee系統。這兩種情況下的曲線編輯器界面和功能其實是完全相同的，但是，在我們?cè)谏钊胗懻撈浣缑嬷�前，先讓我們先花點時間回顧基于關鍵幀的動畫的基本概念，以及如何控制曲線對此動畫做出調整。

動畫曲線

動畫曲線不過是一條表示屬性值隨著時間變化的示意圖。

此曲線的最終形態是由兩方面決定的：關鍵幀以及將所有關鍵幀連接在一起的插值曲線。

關鍵幀——在UnrealEd中常被簡稱為Key——就是在給定時刻對于某個屬性值進行的記錄。若用圖形來說明，您可以把它們看作connect-the-dots（連線游戲）中的一個個點，比如某個屬性在時間為0的時候，值等于5；在時間為3的時候值為10。如果在圖上畫出這兩點，就會得到下圖：

圖——關鍵幀繪成圖表后的示意圖。

現在您已了解屬性在某一時刻有某一對應屬性值，此時刻之后的某個時刻又會有其對應屬性值，那么這兩個時間點的中間發生了什么呢？ 當然，您無需親手為曲線中的每個點指定特定值（能這樣做當然很好，因?yàn)槿我鈨蓚�(gè)關鍵幀之間存在著無限多的點）

電腦會自動完成這個創建插值曲線的任務。如果您回顧上述的“連線游戲”，可以將其看作是連接各點之間的線條。它的優點在于這些線條在通過各關鍵幀時無需絕對的筆直，它們可以相交成直角，或者在一定范圍內成為各類其它形狀。

設想當某條曲線在其出發時非常平緩，但當接近圖表中下一個點就慢慢變得越來越陡時，這種曲線的形狀又如何呢？

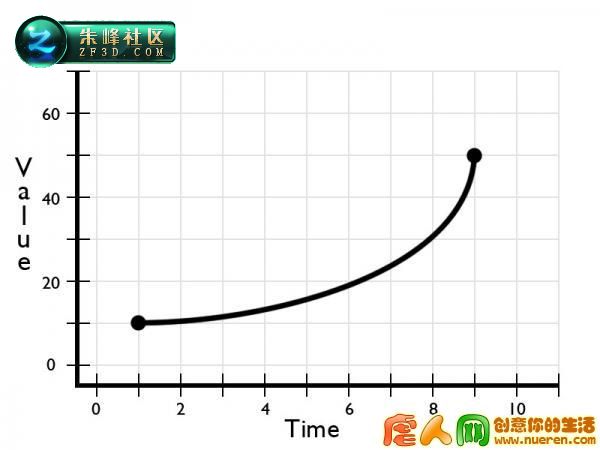

圖——Fast-In（加速）曲線。

此類型曲線行為可定義為：以非常緩慢的平移啟動并開始加速，速度越來越快，直至到達下一幀。該曲線與直線連接兩關鍵幀點的曲線相比是大不相同的。后一種曲線的行為應定義為：處于恒定變化速率，既不加速也不減速。

圖——Linear（線性）曲線。

改變此種曲線的形狀可以通過使用最少數量的關鍵幀來完成，為您的屬性新建各種范圍和性質。然而，上述連線方法也存在著一些限制條件。最重要的一點是動畫曲線的求值方法只能是唯一的一種情況——即垂直線條在任意一點穿過該曲線時，只能與曲線相交一次。

圖——請注意垂直線的刻度：Time（時間）=5。

如果將此曲線向后折疊，就會造成垂直線條與曲線兩次相交，即同一時間分別得到同一屬性的兩個值。

圖——該曲線在同一時間同時創建了兩個獨立的屬性值。

這種情況是不允許發生的，所以不存在此種形狀的動畫曲線。

控制插值曲線

現在您已大致了解了動畫曲線的工作原理，接下來要了解的是為追求所需效果而控制其形狀的方法。有兩種方法：一是調節貝塞爾切線手柄（Bezier tangent handles），用于控制一條插值曲線進入和離開一個關鍵幀時的角度，另一種方法是改變關鍵幀使用的切線類型。

我們從切線手柄開始初次了解一下切線的概念。在高中代數課上，您也許學過（或者將來會去學習）切線定義了某曲線在某一點上的角度。這個概念也正是此處的概念。此例中的這一個點則變成了關鍵幀。操縱這些切線可以控制處于某關鍵幀位置的曲線角度。

在UnrealEd的曲線編輯器中，切線手柄的外觀是兩端各有一個小正方形手柄的白色線條。拖動這個手柄就可以改變切線與關鍵幀相交的角度，以此改變曲線形狀。同時您也會注意到，每一個關鍵幀實際上包含兩個手柄，每邊各一個。左手柄控制曲線進入關鍵幀的方向。右手柄控制曲線離開關鍵幀時的方向。

圖——這就是tangent handle（切線手柄）。

第二種控制曲線的方法是改變關鍵幀類型，在Unreal中有五種關鍵幀可供使用，它們是：

Auto（自動型）

自動型切線是默認的切線類型，由計算機定義，用戶不可編輯。此類型的關鍵幀大體上會創建出一種非常平緩的效果，使曲線緩緩地從一個點掠過另一個點。

圖——該曲線顯示了Auto（自動型）切線。

User（用戶型）

用戶型切線允許設計師自行調整，意即當曲線進入或離開關鍵幀時可以拖動手柄以改變曲線的方向。然而在您移動手柄時會注意到進入關鍵幀與離開關鍵幀的手柄始終在一行中對齊，就像一條直線。

圖——圖中的User（用戶型）切線已經修改過了。

Break（斷開型）

斷開型切線，正如用戶型切線，同樣可以由設計師作出調整。但不同點是，進入與離開關鍵幀的切線不會自動對齊。也就是說您可以使切線手柄指向不同的方向。操作結果是使屬性值隨時間的遷移產生劇烈變化。

圖 CE.10——此曲線顯示了Break（斷開型）切線。

Linear（線性型）

線性型切線是目前為止最簡單的，因其使插值曲線在兩點之間成為一直線。此切線不可編輯。

圖——Linear（線性型）切線僅使動畫曲線創建出直線。

Constant（常量型）

常量型切線的特殊之處在于創建了一種臺階式曲線，它將關鍵幀屬性值保留至圖表中下一關鍵幀出現為止。在制作諸如閃動的燈光，或 其它任何時刻兩值之間的直接過渡時，這種切線十分有效。

圖——Constant（常量型）切線可以將其值保留直到下一關鍵幀。

曲線編輯器界面

如上所述，曲線編輯器出現于UnrealEd中的關鍵兩處（Matinee和Cascade）。其外觀和功能在這兩處都是相同的。以下是該編輯器界面的基本概述以及瀏覽的方法。曲線編輯器界面可劃分為三個關鍵部分：一個工具欄，一個曲線關鍵幀列表(主曲線表左側)，以及主曲線圖表。

圖——曲線編輯器。

曲線編輯器工具欄

就如Unreal中的大多數編輯器一樣，曲線編輯器工具欄中包含著您在工作時最常用到的功能按鈕。從左到右，這些按鈕分別是：

Fit Visible Tracks Horizontally（可見軌跡水平方向適應）

點擊此按鈕，會沿水平軸（即時間軸）縮放圖表視圖，使所有曲線在水平范圍內可見。

Fit Visible Tracks Vertically（可見軌跡垂直方向適應）

點擊此按鈕，會沿垂直軸（即屬性值）縮放圖表視圖，使所有曲線在垂直范圍內可見。

Pan/Edit Mode（平移/編輯模式）

此按鈕切換至平移/編輯模式，允許在瀏覽模式下編輯關鍵幀和切線。圖表視圖瀏覽稍后討論。

Zoom Mode（縮放模式）

點擊此按鈕切換至縮放模式，允許縮小或放大圖表視圖。

Auto Curve（自動型曲線）

此按鈕將任意選中關鍵幀轉換為上文中的自動型切線。

User Curve（用戶型曲線）

此按鈕將任意選中關鍵幀轉換為上文中的用戶型切線。

Break Curve（斷開型曲線）

此按鈕將任意選中關鍵幀轉換為上文中的斷開型切線。

Linear Curve（線性型曲線）

此按鈕將任意選中關鍵幀轉換為上文中的線性型切線。

Constant Curve（常量型曲線）

此按鈕將任意選中關鍵幀轉換為上文中的常量型切線。

Tabs（組標簽）

這也是工具欄的一部分，允許創建出自定義曲線組，以便迅速跳轉到特定曲線或者一組曲線。

Create Tab（創建組標簽）

點擊此按鈕會新建一個組標簽，然后顯示一個對話框鍵入新建組標簽的名稱。

Tab Dropdown（組標簽下拉菜單）

此下拉菜單會顯示出已創建的所有組標簽，允許您快速選定曲線用以進行編輯。

Delete Tab（刪除組標簽）

此按鈕會從組標簽的下拉菜單中刪除當前使用的組標簽。但無法刪除default（系統默認）組標簽。切記此按鈕會同時刪除對應組標簽中的動畫曲線。

曲線編輯器曲線關鍵幀列表

此曲線關鍵幀列表是一種可滾動式列表，其中列出了曲線編輯器中的所有動畫屬性，允許對曲線屬性的可視性進行操作。此列表通過將曲線發送至編輯器而生成。在Matinee中通過點擊每個動畫軌跡右下方的小黑方塊的方法來實現。在Cascade中的每個動畫模塊中也可以看到類似的黑色方塊。

圖——Matinee中的軌跡和Cascade的模塊中的小方塊可以將曲線發送至曲線編輯器進行編輯。

Visibility Flags（可視性標記）

曲線關鍵幀列表中每一條目都包含了動畫屬性的名稱，以及一系列可控制可視性的小方塊。隨著被編輯屬性類型的變化，這些按鈕的性質隨之改變，但是它們的功能都一樣：顯示或者隱藏單個曲線

每個條目的右下方有一個黑色小方塊，點擊時變成黃色。此方塊控制了屬性曲線的可視性。此方塊處于激活狀態時，該屬性的曲線為可見狀態，當方塊為黑色時（或非激活狀態時），此曲線為不可見。

左下角有三個按鈕，分別為紅色、綠色和藍色，控制了屬性的單個曲線的可視性。特別是對有X，Y，Z屬性的矢量屬性而言尤為重要。它允許控制單個軸的可視性，比如僅顯示X曲線。只有單個值的屬性僅顯示出紅色方塊，而擁有XYZ值的屬性會顯示出全部三種顏色的方塊。

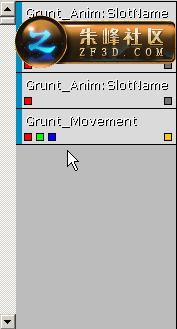

圖——請注意條目底部的可視性標志。

曲線編輯器的圖表視圖

圖表視圖就是真正看見動畫曲線并與之進行互動的區域。它由屬性值和時間構成一張圖表，縱軸代表屬性值；橫軸代表時間�？梢詫�(duì)縮放單個軸，以看清各類曲線。

在這個窗口中還可以創建關鍵幀，并在圖表中重新放置這些關鍵幀。垂直方向移動關鍵幀將改變關鍵幀的值。水平方向移動關鍵幀將改變關鍵幀發生的時間。

圖表視圖瀏覽

瀏覽圖表視圖的方式由圖表視圖的模式?jīng)Q定。默認的模式即平移/編輯模式，允許您在圖表內移動并調節關鍵幀。此視圖同樣具有縮放模式，允許您分別或者同時地，縮放橫軸或縱軸。

Pan/Edit Mode Navigation（平移/編輯模式瀏覽）

Pan（平移）

拖曳鼠標左鍵，平移視圖查看您的曲線

Zoom（縮放）

通過鼠標滾輪放大或者縮小圖表視圖。請注意，在水平方向和垂直方向的縮放是一致的。

Select Key（選擇關鍵幀）

左擊此圖標可選中關鍵幀。如此就可以使其時間和屬性值都為可見，同時還顯示出此關鍵幀的切線手柄。

按下Ctrl鍵的同時點擊多個關鍵幀可以同時選中多個關鍵幀。

按下Ctrl和Alt的同時拖動鼠標，可進行框選。

Moving Keys（移動關鍵幀）

先選中一個關鍵幀，然后按下Ctrl鍵的同時拖動該關鍵幀就可以進行移動。左右移動可以改變關鍵幀的時間，上下移動可以改變其值。

Adjusting User Tangents（調整用戶型切線）

要調整用戶型或者斷開型切線的角度，請先選中一個關鍵幀，然后拖動白色小手柄。

需要提醒那些習慣于在某些2D和3D 動畫文件包中使用動畫曲線的各位讀者們注意的是，這里我們是不能對多個切線同時進行調整的，也不能改變給定切線的權重（weighting）。

Right-click Context Menu（右鍵關聯菜單）

在平移/編輯模式中，用戶可以隨時右擊一個關鍵幀以改變其時間或值。

Key Creation（關鍵幀創建）

可以在曲線上創建出自己的關鍵幀：按下Ctrl同時，左擊曲線上的任一位置，然后可以用關聯菜單改變此關鍵幀的時間和值。

Zoom Mode Navigation（縮放模式瀏覽）

Zoom Value (Vertically) 值縮放（垂直方向）

可以在不影響水平軸的情況下，拖動鼠標右鍵進行垂直縮放。

Zoom Time (Horizontally) 時間縮放（水平方向）

可以在不影響垂直軸的情況下，拖動鼠標左鍵進行水平縮放。

注意：同時按下鼠標的左右鍵進行拖動，可以對垂直方向和水平方向同時進行非統一比例的縮放。

預設曲線

當您用編輯工具創建各類曲線后，最終可能會意識到自己在不停地使用某種形狀的曲線。您無需每次都重新創建新的曲線，而是可以保存一種常用的曲線形狀，將其保存為預設曲線以供重復使用。另外，您還可以選擇各種預定義曲線，比如正弦波或者余弦波。

曲線的預設可以通過右擊曲線關鍵幀列表中的任一曲線來完成。之后會出現一個關聯菜單，允許您從編輯器中移除整條曲線，放置一個預設曲線，或是保存一個現有曲線作為日后使用的預設曲線。

圖——預設曲線對話框。

選擇預設曲線選項就會打開預設曲線對話框。此對話框允許您選擇需放置的曲線類型，以及相對應的可用屬性位置。例如：將某個物體的位置制成動畫效果，比如Matinee中的移動軌跡，則可以在X軸上應用一個正弦波曲線，但仍然可以手動控制其它兩個軸。

要使用這個預設對話框其實很簡單，就像選中需應用的軸一樣，點擊對應軸的下拉菜單，然后再選擇需使用的曲線。

預設曲線的下拉菜單中有下列可用選項：

Do Not Preset（無需預設）——此選項使曲線保留當前狀態，不添加預設。

Cos Wave（余弦波）

隨時間產生一條余弦波。當選中此類型的曲線時，會出現一些參數控制此曲線的外形。參數如下：

Frequency（頻率）

此參數隨著時間推移來控制波頻。在本書寫作時，其值被鎖定在0到1之間。

Scale（縮放比例）

此參數作為曲線的縮放因數，使其與鍵入值相乘。您或許已經了解正弦波的振幅范圍在數值1和-1之間，如果將此值設置為10，則曲線會在10和-10之間進行振動。

Offset（偏移）

當曲線縮放完畢后，此參數會幫助您進行曲線的偏移。比如：若需要一條在0到1之間振動的曲線，可以將其縮放值設置為0.5，使曲線在0.5和-0.5之間振動，然后再將偏移值設置成0.5，這樣就會讓整條曲線向上移動，從而達到使曲線在0和1之間振動的效果。

圖——余弦波示例圖。

Sine Wave（正弦波）

隨時間產生一條正弦波。若選中此類型曲線，會出現與上述余弦波相同的選項。

Linear Decay（線性衰減）

此選項創建出一條隨時間推移呈現線性衰減的曲線。若選中此類型曲線，將會出現下列選項：

• StartDecay （啟動衰減）——啟動衰減的時間。
• StartValue（啟動值）——曲線開始的時間。
• EndDecay（結束衰減）——結束衰減的時間。
• EndValue（結束值）——曲線結束的時間。

注意：創建出一條線性衰減的預設曲線，并不意味著會永遠出現線性衰減的行為方式。這是由于新建的關鍵幀仍舊使用自動型切線的緣故。如需解決此問題，請選中曲線中的每一關鍵幀，然后將它們的切線類型全部全部設置為L(zhǎng)inear（線性型）。

圖——在創建時，線性衰減曲線并非是完全的直線。右方是同樣的一條曲線，其切線設置為L(zhǎng)inear（線性型）。

User-Set（用戶設定）

這個選項允許用戶加載一條預設曲線。當選中此類型曲線時，會出現UserCurve（用戶曲線）屬性，允許您加載所需曲線。請注意這些曲線會在Generic browser中以對象的形式出現，您可以使用該瀏覽器中標準的Use Current Selection（使用當前選定項）按鈕來加載它們。

,
